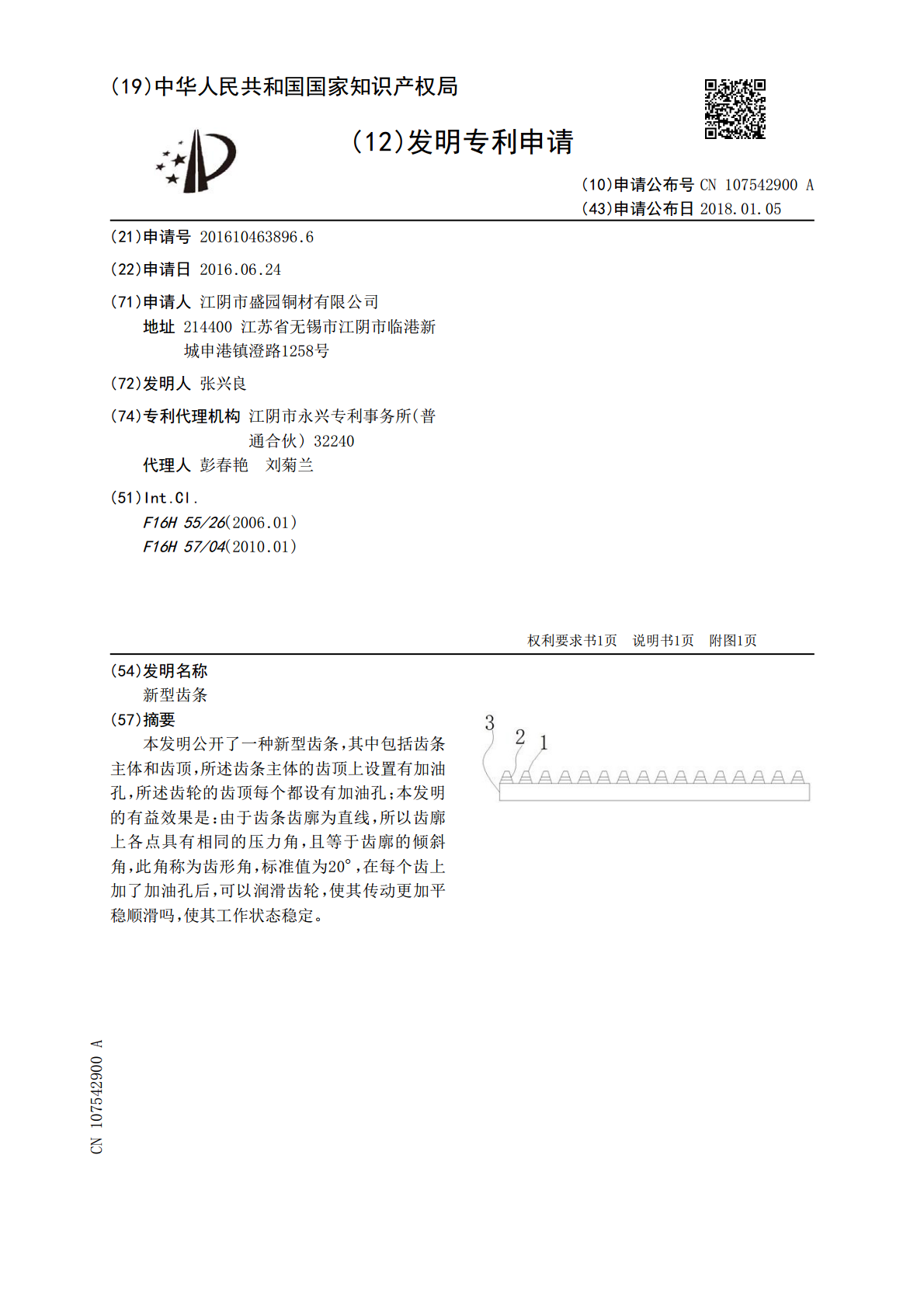

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107542900A(43)申请公布日2018.01.05(21)申请号201610463896.6(22)申请日2016.06.24(71)申请人江阴市盛园铜材有限公司地址214400江苏省无锡市江阴市临港新城申港镇澄路1258号(72)发明人张兴良(74)专利代理机构江阴市永兴专利事务所(普通合伙)32240代理人彭春艳刘菊兰(51)Int.Cl.F16H55/26(2006.01)F16H57/04(2010.01)权利要求书1页说明书1页附图1页(54)发明名称新型齿条(57)摘要本发明公开了一种新型齿条，其中包括齿条主体和齿顶，所述齿条主体的齿顶上设置有加油孔，所述齿轮的齿顶每个都设有加油孔；本发明的有益效果是：由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°，在每个齿上加了加油孔后，可以润滑齿轮，使其传动更加平稳顺滑吗，使其工作状态稳定。CN107542900ACN107542900A权利要求书1/1页1.一种新型齿条，其中包括齿条主体（3）和齿顶（1），所述齿条主体（3）的齿顶（1）上设置有加油孔（2）。2.根据权利要求1所述的一种新型齿条，其特征是：所述齿条的齿顶（1）每个都设有加油孔（2）。2CN107542900A说明书1/1页新型齿条技术领域[0001]本发明涉及机械领域，尤其是涉及一种新型齿条。背景技术[0002]齿条也分直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用；齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。发明内容[0003]本发明为了解决目前问题，为此提供了一种新型齿条，其中包括齿条主体和齿顶，所述齿条主体的齿顶上设置有加油孔。[0004]作为优选，所述齿条的齿顶每个都设有加油孔。[0005]本发明的有益效果是：由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°，在每个齿上加了加油孔后，可以润滑齿轮，使其传动更加平稳顺滑吗，使其工作状态稳定。附图说明[0006]本发明将通过例子并参照附图的方式说明，其中：图1是本发明的主视图。具体实施方式[0007]本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。[0008]本说明书中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。[0009]如图1所示的一种新型直齿齿轮，其中包括齿条主体和齿顶，所述齿条主体的齿顶上设置有加油孔。[0010]所述齿条的齿顶每个都设有加油孔。[0011]本发明的有益效果是：由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°，在每个齿上加了加油孔后，可以润滑齿轮，使其传动更加平稳顺滑吗，使其工作状态稳定。[0012]本发明并不局限于前述的具体实施方式。本发明扩展到任何在本说明书中披露的新特征或任何新的组合，以及披露的任一新的方法或过程的步骤或任何新的组合。3CN107542900A说明书附图1/1页图14
