一种高效率的电力设备码放装置.pdf

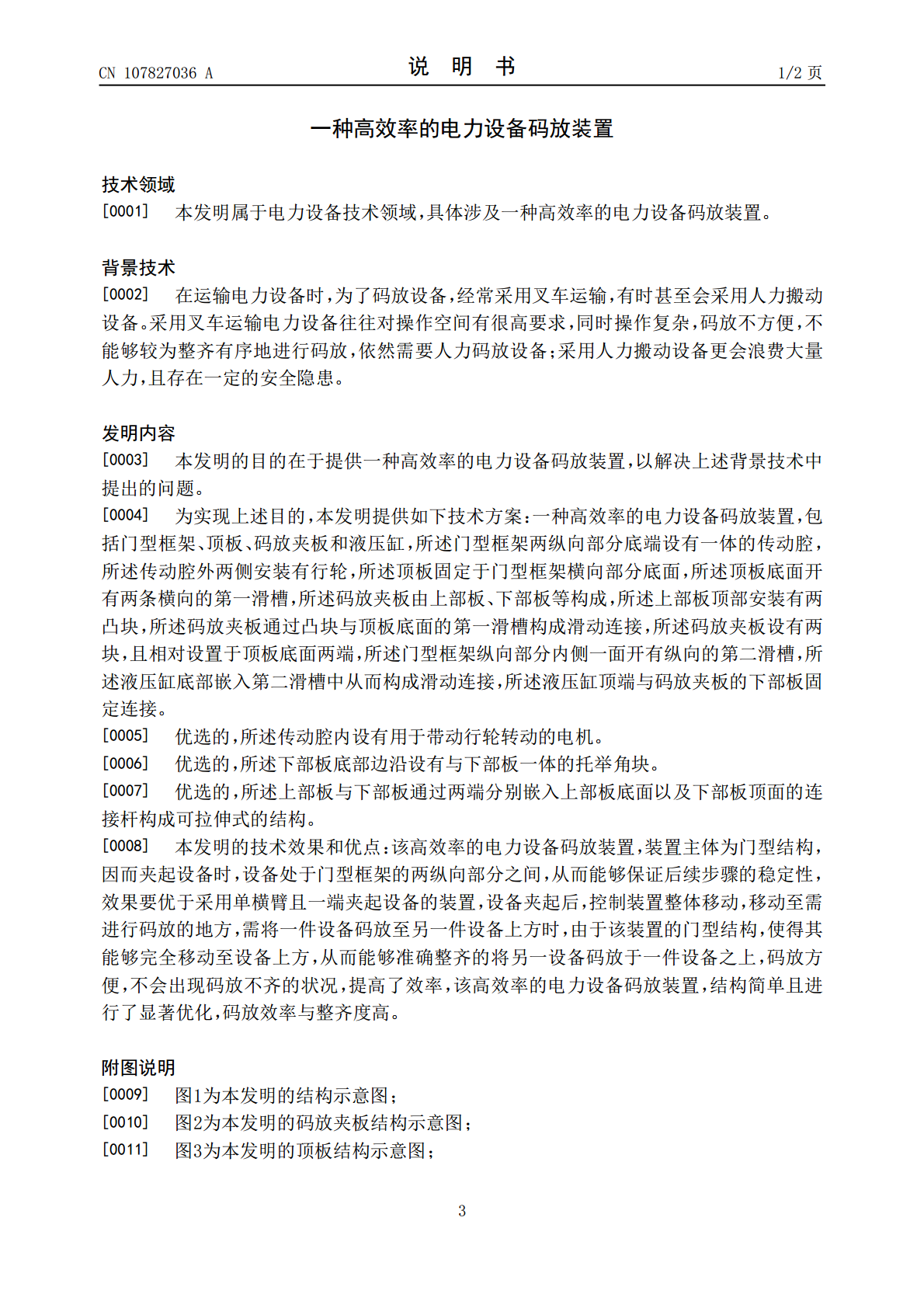

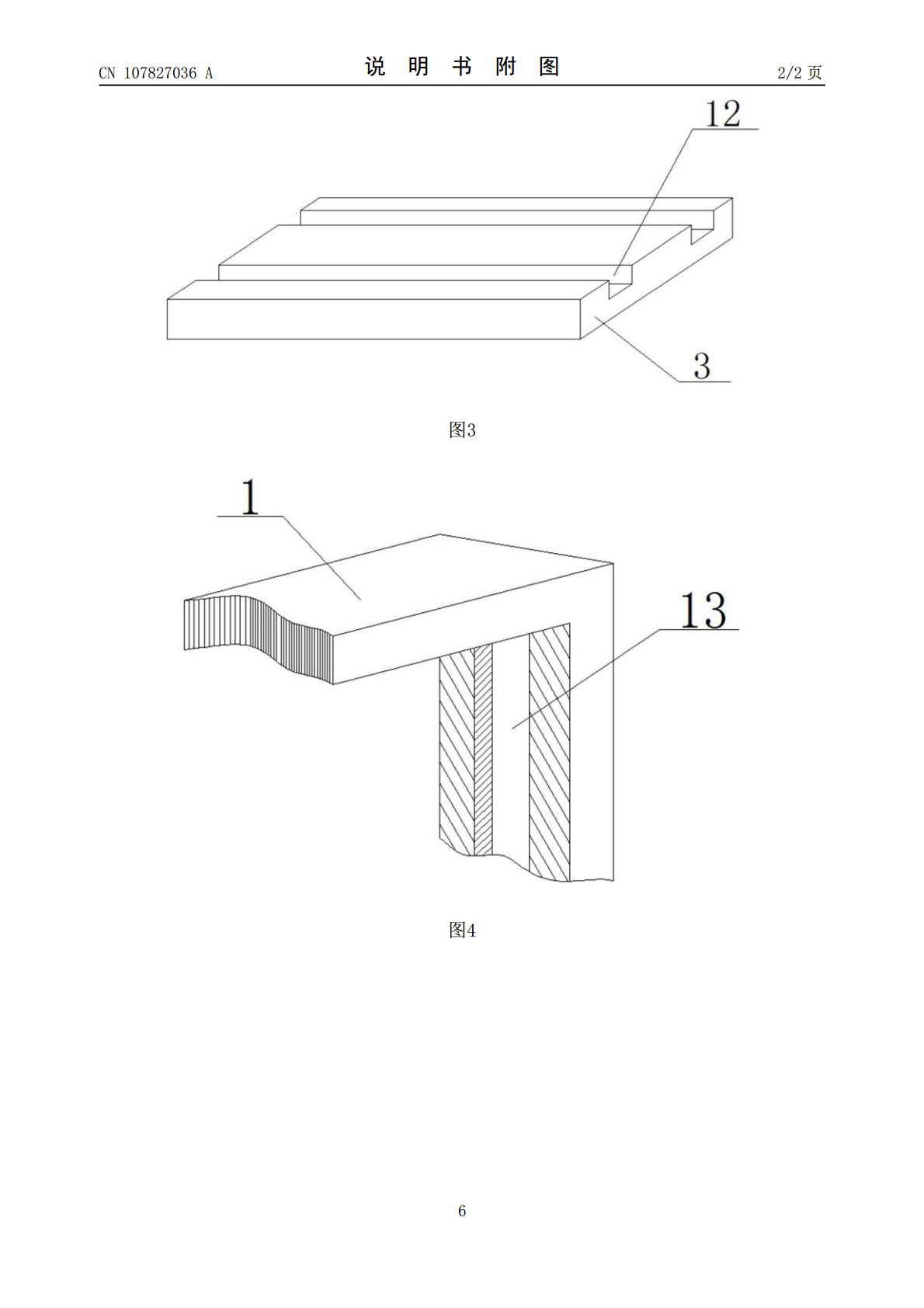

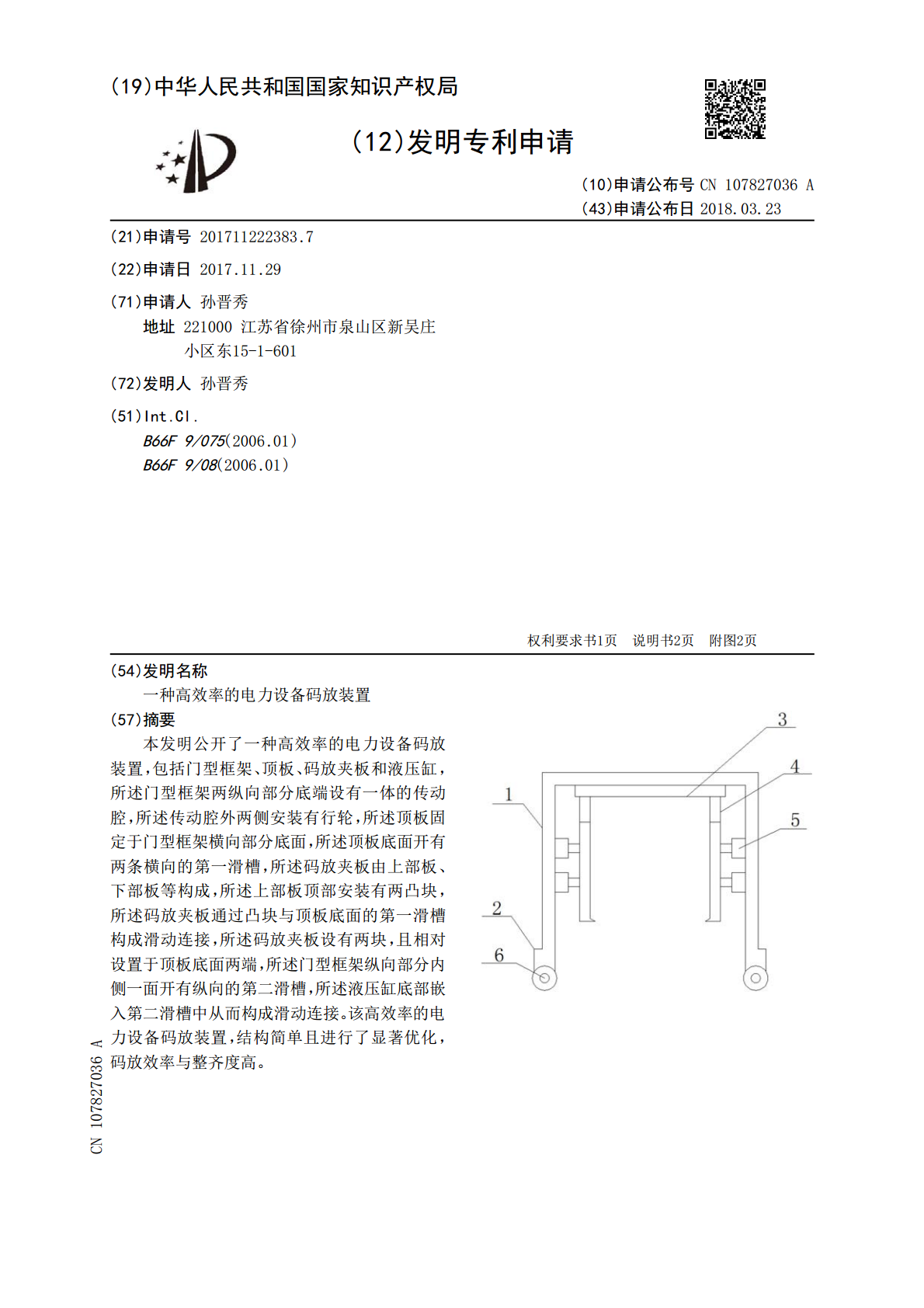

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107827036A(43)申请公布日2018.03.23(21)申请号201711222383.7(22)申请日2017.11.29(71)申请人孙晋秀地址221000江苏省徐州市泉山区新吴庄小区东15-1-601(72)发明人孙晋秀(51)Int.Cl.B66F9/075(2006.01)B66F9/08(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种高效率的电力设备码放装置(57)摘要本发明公开了一种高效率的电力设备码放装置，包括门型框架、顶板、码放夹板和液压缸，所述门型框架两纵向部分底端设有一体的传动腔，所述传动腔外两侧安装有行轮，所述顶板固定于门型框架横向部分底面，所述顶板底面开有两条横向的第一滑槽，所述码放夹板由上部板、下部板等构成，所述上部板顶部安装有两凸块，所述码放夹板通过凸块与顶板底面的第一滑槽构成滑动连接，所述码放夹板设有两块，且相对设置于顶板底面两端，所述门型框架纵向部分内侧一面开有纵向的第二滑槽，所述液压缸底部嵌入第二滑槽中从而构成滑动连接。该高效率的电力设备码放装置，结构简单且进行了显著优化，码放效率与整齐度高。CN107827036ACN107827036A权利要求书1/1页1.一种高效率的电力设备码放装置，包括门型框架(1)、顶板(3)、码放夹板(4)和液压缸(5)，其特征在于：所述门型框架(1)两纵向部分底端设有一体的传动腔(2)，所述传动腔(2)外两侧安装有行轮(6)，所述顶板(3)固定于门型框架(1)横向部分底面，所述顶板(3)底面开有两条横向的第一滑槽(12)，所述码放夹板(4)由上部板(7)、下部板(8)等构成，所述上部板(7)顶部安装有两凸块(10)，所述码放夹板(4)通过凸块(10)与顶板(3)底面的第一滑槽(12)构成滑动连接，所述码放夹板(4)设有两块，且相对设置于顶板(3)底面两端，所述门型框架(1)纵向部分内侧一面开有纵向的第二滑槽(13)，所述液压缸(5)底部嵌入第二滑槽(13)中从而构成滑动连接，所述液压缸(5)顶端与码放夹板(4)的下部板(8)固定连接。2.根据权利要求1所述的一种高效率的电力设备码放装置，其特征在于：所述传动腔(2)内设有用于带动行轮(6)转动的电机。3.根据权利要求1所述的一种高效率的电力设备码放装置，其特征在于：所述下部板(8)底部边沿设有与下部板(8)一体的托举角块(9)。4.根据权利要求1所述的一种高效率的电力设备码放装置，其特征在于：所述上部板(7)与下部板(8)通过两端分别嵌入上部板(7)底面以及下部板(8)顶面的连接杆构成可拉伸式的结构。2CN107827036A说明书1/2页一种高效率的电力设备码放装置技术领域[0001]本发明属于电力设备技术领域，具体涉及一种高效率的电力设备码放装置。背景技术[0002]在运输电力设备时，为了码放设备，经常采用叉车运输，有时甚至会采用人力搬动设备。采用叉车运输电力设备往往对操作空间有很高要求，同时操作复杂，码放不方便，不能够较为整齐有序地进行码放，依然需要人力码放设备；采用人力搬动设备更会浪费大量人力，且存在一定的安全隐患。发明内容[0003]本发明的目的在于提供一种高效率的电力设备码放装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种高效率的电力设备码放装置，包括门型框架、顶板、码放夹板和液压缸，所述门型框架两纵向部分底端设有一体的传动腔，所述传动腔外两侧安装有行轮，所述顶板固定于门型框架横向部分底面，所述顶板底面开有两条横向的第一滑槽，所述码放夹板由上部板、下部板等构成，所述上部板顶部安装有两凸块，所述码放夹板通过凸块与顶板底面的第一滑槽构成滑动连接，所述码放夹板设有两块，且相对设置于顶板底面两端，所述门型框架纵向部分内侧一面开有纵向的第二滑槽，所述液压缸底部嵌入第二滑槽中从而构成滑动连接，所述液压缸顶端与码放夹板的下部板固定连接。[0005]优选的，所述传动腔内设有用于带动行轮转动的电机。[0006]优选的，所述下部板底部边沿设有与下部板一体的托举角块。[0007]优选的，所述上部板与下部板通过两端分别嵌入上部板底面以及下部板顶面的连接杆构成可拉伸式的结构。[0008]本发明的技术效果和优点：该高效率的电力设备码放装置，装置主体为门型结构，因而夹起设备时，设备处于门型框架的两纵向部分之间，从而能够保证后续步骤的稳定性，效果要优于采用单横臂且一端夹起设备的装置，设备夹起后，控制装置整体移动，移动至需进行码放的地方，需将一件设备码放至另一件设备上方时，由于该装置的门型结构，使得其能够完全移动至设备上方，从而能够准确整齐的将另一设备码放于一件设备之上，码放方便
