一种可伸缩具有广告灯箱风力发电监控设备.pdf

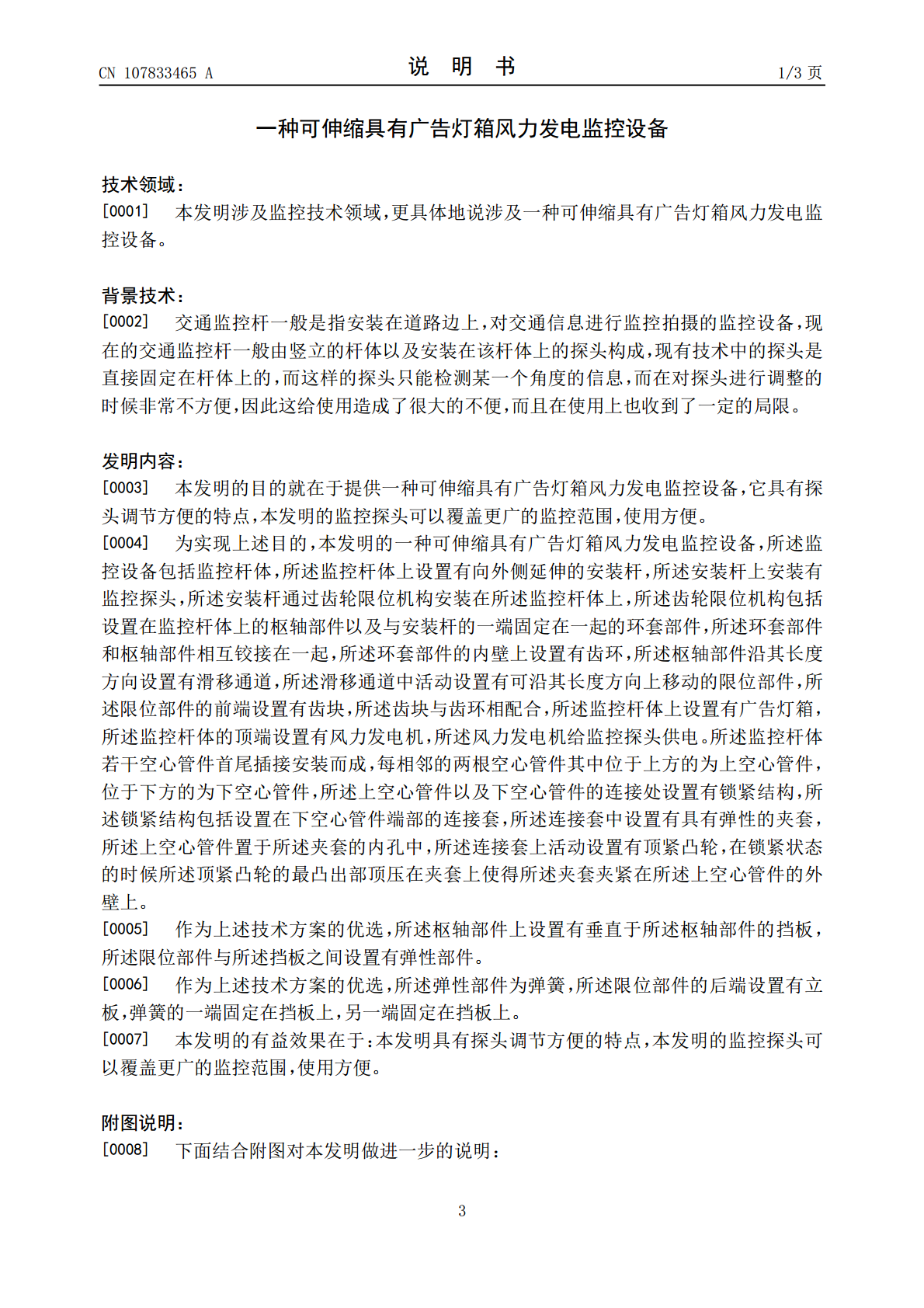

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107833465A(43)申请公布日2018.03.23(21)申请号201711356729.2(22)申请日2017.12.16(71)申请人长沙志鸿文化传媒有限公司地址410000湖南省长沙市高新开发区岳麓西大道588号芯城科技园2栋8楼(72)发明人不公告发明人(51)Int.Cl.G08G1/01(2006.01)F03D9/00(2016.01)G09F23/00(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种可伸缩具有广告灯箱风力发电监控设备(57)摘要本发明提供一种可伸缩具有广告灯箱风力发电监控设备，所述监控设备包括监控杆体，所述监控杆体上设置有向外侧延伸的安装杆，所述安装杆上安装有监控探头，所述安装杆通过齿轮限位机构安装在所述监控杆体上，所述齿轮限位机构包括设置在监控杆体上的枢轴部件以及与安装杆的一端固定在一起的环套部件，所述环套部件和枢轴部件相互铰接在一起，所述环套部件的内壁上设置有齿环，所述枢轴部件沿其长度方向设置有滑移通道，所述滑移通道中活动设置有可沿其长度方向上移动的限位部件，所述限位部件的前端设置有齿块，所述齿块与齿环相配合。本发明具有探头调节方便的特点，本发明的监控探头可以覆盖更广的监控范围，使用方便。CN107833465ACN107833465A权利要求书1/1页1.一种可伸缩具有广告灯箱风力发电监控设备，所述监控设备包括监控杆体(600)，其特征在于，所述监控杆体(600)上设置有向外侧延伸的安装杆(2)，所述安装杆(2)上安装有监控探头(3)，所述安装杆(2)通过齿轮限位机构(800)安装在所述监控杆体(600)上，所述齿轮限位机构(800)包括设置在监控杆体(600)上的枢轴部件(801)以及与安装杆(2)的一端固定在一起的环套部件(809)，所述环套部件(809)和枢轴部件(801)相互铰接在一起，所述环套部件(809)的内壁上设置有齿环(802)，所述枢轴部件(801)沿其长度方向设置有滑移通道(808)，所述滑移通道(808)中活动设置有可沿其长度方向上移动的限位部件(807)，所述限位部件(807)的前端设置有齿块(811)，所述齿块(811)与齿环(802)相配合，所述监控杆体(600)上设置有广告灯箱(7)，所述监控杆体(600)的顶端设置有风力发电机(9)，所述风力发电机(9)给监控探头(3)供电，所述监控杆体(600)由若干空心管件首尾插接安装而成，每相邻的两根空心管件其中位于上方的为上空心管件(601)，位于下方的为下空心管件(602)，所述上空心管件(601)以及下空心管件(602)的连接处设置有锁紧结构(500)，所述锁紧结构(500)包括设置在下空心管件(602)端部的连接套(501)，所述连接套(501)中设置有具有弹性的夹套(502)，所述上空心管件(601)置于所述夹套(502)的内孔中，所述连接套(501)上活动设置有顶紧凸轮(506)，在锁紧状态的时候所述顶紧凸轮(506)的最凸出部顶压在夹套(502)上使得所述夹套(502)夹紧在所述上空心管件(601)的外壁上。2.根据权利要求1所述的一种可伸缩具有广告灯箱风力发电监控设备，其特征在于，所述枢轴部件(801)上设置有垂直于所述枢轴部件(801)的挡板(805)，所述限位部件(807)与所述挡板(805)之间设置有弹性部件(803)。2CN107833465A说明书1/3页一种可伸缩具有广告灯箱风力发电监控设备技术领域：[0001]本发明涉及监控技术领域，更具体地说涉及一种可伸缩具有广告灯箱风力发电监控设备。背景技术：[0002]交通监控杆一般是指安装在道路边上，对交通信息进行监控拍摄的监控设备，现在的交通监控杆一般由竖立的杆体以及安装在该杆体上的探头构成，现有技术中的探头是直接固定在杆体上的，而这样的探头只能检测某一个角度的信息，而在对探头进行调整的时候非常不方便，因此这给使用造成了很大的不便，而且在使用上也收到了一定的局限。发明内容：[0003]本发明的目的就在于提供一种可伸缩具有广告灯箱风力发电监控设备，它具有探头调节方便的特点，本发明的监控探头可以覆盖更广的监控范围，使用方便。[0004]为实现上述目的，本发明的一种可伸缩具有广告灯箱风力发电监控设备，所述监控设备包括监控杆体，所述监控杆体上设置有向外侧延伸的安装杆，所述安装杆上安装有监控探头，所述安装杆通过齿轮限位机构安装在所述监控杆体上，所述齿轮限位机构包括设置在监控杆体上的枢轴部件以及与安装杆的一端固定在一起的环套部件，所述环套部件和枢轴部件相互铰接在一起，所述环套部件的内壁上设置有齿环，所述枢轴部件沿其长度方向设置有滑移通道，所述滑移通道
