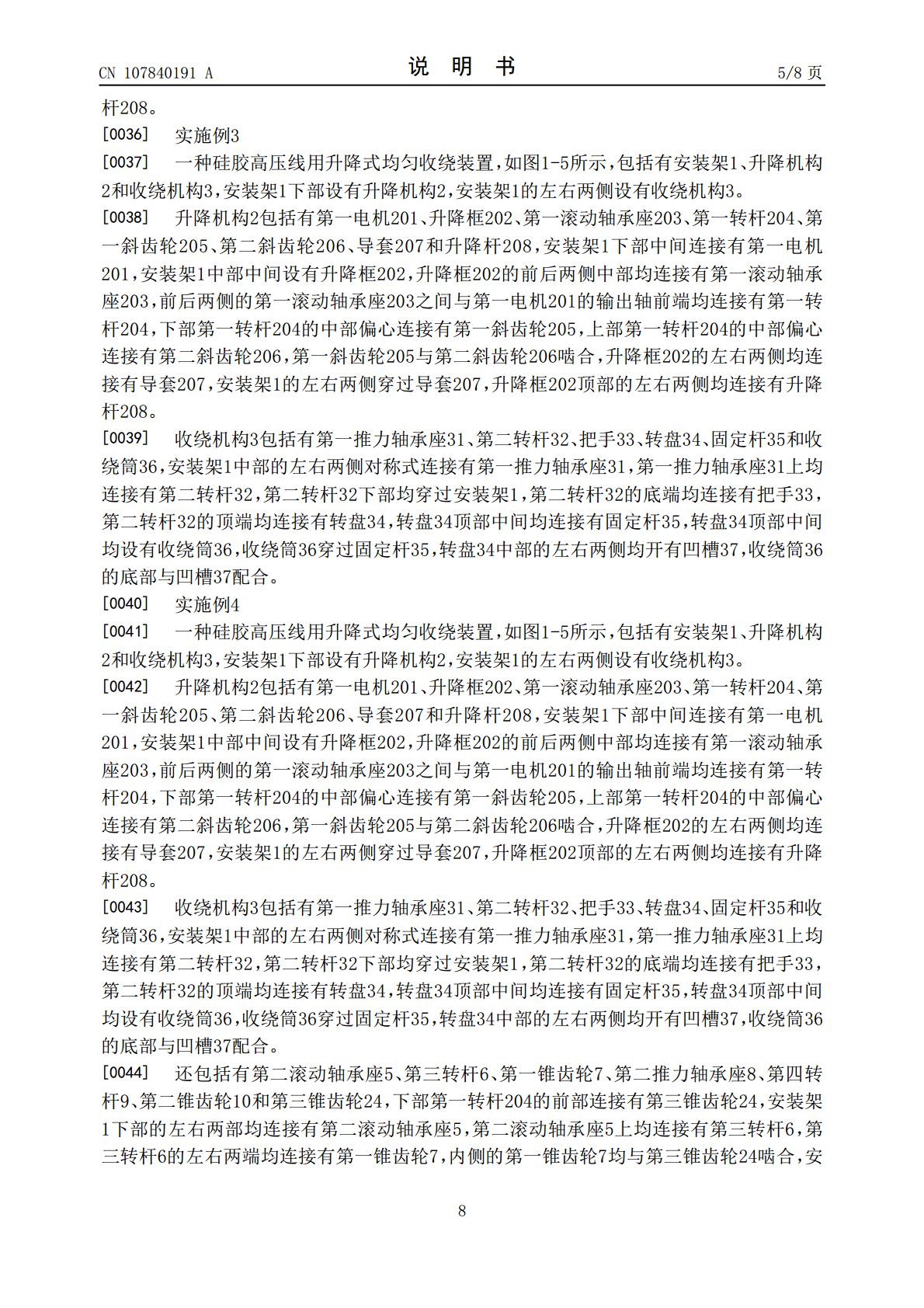

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107840191A(43)申请公布日2018.03.27(21)申请号201711021674.X(22)申请日2017.10.27(71)申请人甘世昌地址130022吉林省长春市卫星路6543号(72)发明人甘世昌巫株华王璐(51)Int.Cl.B65H54/28(2006.01)B65H54/20(2006.01)B65H54/74(2006.01)权利要求书2页说明书8页附图5页(54)发明名称一种硅胶高压线用升降式均匀收绕装置(57)摘要本发明涉及一种收绕装置，尤其涉及一种硅胶高压线用升降式均匀收绕装置。本发明要解决的技术问题是提供一种能够在竖直方向上均匀上下均匀收绕高压线，并且不需要人工收绕的硅胶高压线用升降式均匀收绕装置。为了解决上述技术问题，本发明提供了这样一种硅胶高压线用升降式均匀收绕装置，包括有安装架等；安装架下部设有升降机构，安装架的左右两侧设有收绕机构。本发明达到了在竖直方向上均匀上下均匀收绕高压线，并且不需要人工收绕的效果，升降机构的设置可实现对高压线的均匀收绕，收绕机构的设置可以实现对高压线的收绕过程，第一锥齿轮、第二锥齿轮和第三锥齿轮的设置可以对高压线均匀收绕，不需要人工收绕，提高了收绕速度。CN107840191ACN107840191A权利要求书1/2页1.一种硅胶高压线用升降式均匀收绕装置，其特征在于，包括有安装架(1)、升降机构(2)和收绕机构(3)，安装架(1)下部设有升降机构(2)，安装架(1)的左右两侧设有收绕机构(3)。2.根据权利要求1所述的一种硅胶高压线用升降式均匀收绕装置，其特征在于，升降机构(2)包括有第一电机(201)、升降框(202)、第一滚动轴承座(203)、第一转杆(204)、第一斜齿轮(205)、第二斜齿轮(206)、导套(207)和升降杆(208)，安装架(1)下部中间连接有第一电机(201)，安装架(1)中部中间设有升降框(202)，升降框(202)的前后两侧中部均连接有第一滚动轴承座(203)，前后两侧的第一滚动轴承座(203)之间与第一电机(201)的输出轴前端均连接有第一转杆(204)，下部第一转杆(204)的中部偏心连接有第一斜齿轮(205)，上部第一转杆(204)的中部偏心连接有第二斜齿轮(206)，第一斜齿轮(205)与第二斜齿轮(206)啮合，升降框(202)的左右两侧均连接有导套(207)，安装架(1)的左右两侧穿过导套(207)，升降框(202)顶部的左右两侧均连接有升降杆(208)。3.根据权利要求2所述的一种硅胶高压线用升降式均匀收绕装置，其特征在于，收绕机构(3)包括有第一推力轴承座(31)、第二转杆(32)、把手(33)、转盘(34)、固定杆(35)和收绕筒(36)，安装架(1)中部的左右两侧对称式连接有第一推力轴承座(31)，第一推力轴承座(31)上均连接有第二转杆(32)，第二转杆(32)下部均穿过安装架(1)，第二转杆(32)的底端均连接有把手(33)，第二转杆(32)的顶端均连接有转盘(34)，转盘(34)顶部中间均连接有固定杆(35)，转盘(34)顶部中间均设有收绕筒(36)，收绕筒(36)穿过固定杆(35)，转盘(34)中部的左右两侧均开有凹槽(37)，收绕筒(36)的底部与凹槽(37)配合。4.根据权利要求3所述的一种硅胶高压线用升降式均匀收绕装置，其特征在于，还包括有第二滚动轴承座(5)、第三转杆(6)、第一锥齿轮(7)、第二推力轴承座(8)、第四转杆(9)、第二锥齿轮(10)和第三锥齿轮(24)，下部第一转杆(204)的前部连接有第三锥齿轮(24)，安装架(1)下部的左右两部均连接有第二滚动轴承座(5)，第二滚动轴承座(5)上均连接有第三转杆(6)，第三转杆(6)的左右两端均连接有第一锥齿轮(7)，内侧的第一锥齿轮(7)均与第三锥齿轮(24)啮合，安装架(1)下部的左右两侧均连接有第二推力轴承座(8)，第二推力轴承座(8)上均连接有第四转杆(9)，第四转杆(9)的顶端均与把手(33)连接，第四转杆(9)的下端均连接有第二锥齿轮(10)，第二锥齿轮(10)均与外侧的第一锥齿轮(7)啮合。5.根据权利要求4所述的一种硅胶高压线用升降式均匀收绕装置，其特征在于，还包括有放置箱(11)、分隔板(12)和第一导向轮(13)，安装架(1)的顶部中间连接有放置箱(11)，放置箱(11)内中部连接有分隔板(12)，升降杆(208)的上部连接有第一导向轮(13)。6.根据权利要求5所述的一种硅胶高压线用升降式均匀收绕装置，其特征在于，还包括有支架(14)、第二电机(15)、绕线轮(16)、第一钢丝绳(17)、第二导向轮(18)、第二钢丝绳(19)和挂钩(20
