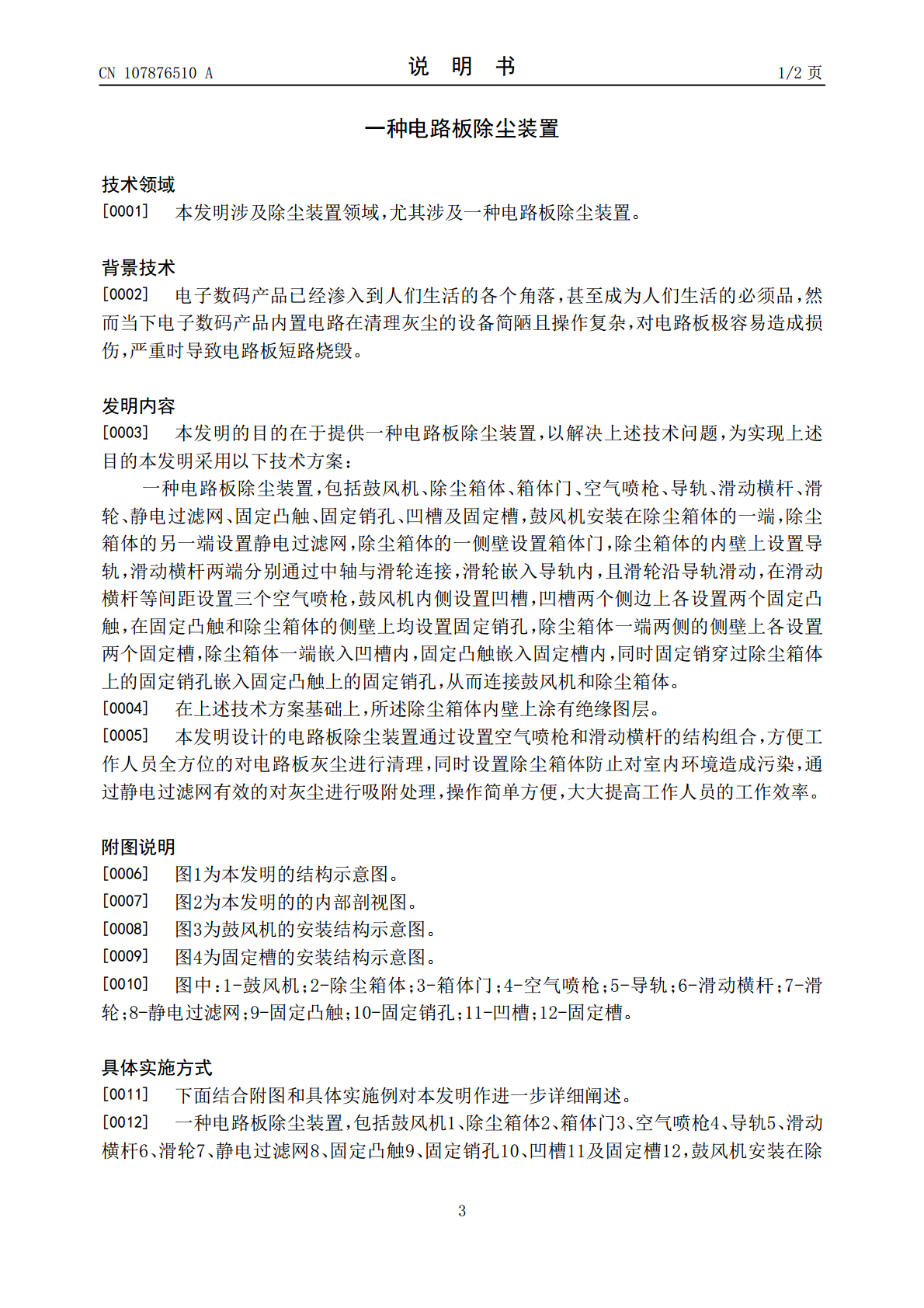

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107876510A(43)申请公布日2018.04.06(21)申请号201711382124.0(22)申请日2017.12.20(71)申请人张秀群地址277200山东省枣庄市山亭区凫城乡官庄村17号(72)发明人张秀群(51)Int.Cl.B08B5/04(2006.01)B08B13/00(2006.01)B01D46/00(2006.01)B01D46/10(2006.01)B01D50/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种电路板除尘装置(57)摘要本发明涉及一种电路板除尘装置，包括鼓风机、除尘箱体、箱体门、空气喷枪、导轨、滑动横杆、滑轮、静电过滤网、固定凸触、固定销孔、凹槽及固定槽，鼓风机安装在除尘箱体的一端，除尘箱体的另一端设置静电过滤网，除尘箱体的一侧壁设置箱体门，除尘箱体的内壁上设置导轨，滑动横杆两端分别通过中轴与滑轮连接，滑轮嵌入导轨内，且滑轮沿导轨滑动，在滑动横杆等间距设置三个空气喷枪，鼓风机内侧设置凹槽，凹槽两个侧边上各设置两个固定凸触，本发明设计的电路板除尘装置除尘效果好，操作方便简单。CN107876510ACN107876510A权利要求书1/1页1.一种电路板除尘装置，其特征在于，包括鼓风机、除尘箱体、箱体门、空气喷枪、导轨、滑动横杆、滑轮、静电过滤网、固定凸触、固定销孔、凹槽及固定槽，鼓风机安装在除尘箱体的一端，除尘箱体的另一端设置静电过滤网，除尘箱体的一侧壁设置箱体门，除尘箱体的内壁上设置导轨，滑动横杆两端分别通过中轴与滑轮连接，滑轮嵌入导轨内，且滑轮沿导轨滑动，在滑动横杆等间距设置三个空气喷枪，鼓风机内侧设置凹槽，凹槽两个侧边上各设置两个固定凸触，在固定凸触和除尘箱体的侧壁上均设置固定销孔，除尘箱体一端两侧的侧壁上各设置两个固定槽，除尘箱体一端嵌入凹槽内，固定凸触嵌入固定槽内，同时固定销穿过除尘箱体上的固定销孔嵌入固定凸触上的固定销孔，从而连接鼓风机和除尘箱体。2.根据权利要求1所述的一种电路板除尘装置，其特征在于，所述除尘箱体内壁上涂有绝缘图层。2CN107876510A说明书1/2页一种电路板除尘装置技术领域[0001]本发明涉及除尘装置领域，尤其涉及一种电路板除尘装置。背景技术[0002]电子数码产品已经渗入到人们生活的各个角落，甚至成为人们生活的必须品，然而当下电子数码产品内置电路在清理灰尘的设备简陋且操作复杂，对电路板极容易造成损伤，严重时导致电路板短路烧毁。发明内容[0003]本发明的目的在于提供一种电路板除尘装置，以解决上述技术问题，为实现上述目的本发明采用以下技术方案：一种电路板除尘装置，包括鼓风机、除尘箱体、箱体门、空气喷枪、导轨、滑动横杆、滑轮、静电过滤网、固定凸触、固定销孔、凹槽及固定槽，鼓风机安装在除尘箱体的一端，除尘箱体的另一端设置静电过滤网，除尘箱体的一侧壁设置箱体门，除尘箱体的内壁上设置导轨，滑动横杆两端分别通过中轴与滑轮连接，滑轮嵌入导轨内，且滑轮沿导轨滑动，在滑动横杆等间距设置三个空气喷枪，鼓风机内侧设置凹槽，凹槽两个侧边上各设置两个固定凸触，在固定凸触和除尘箱体的侧壁上均设置固定销孔，除尘箱体一端两侧的侧壁上各设置两个固定槽，除尘箱体一端嵌入凹槽内，固定凸触嵌入固定槽内，同时固定销穿过除尘箱体上的固定销孔嵌入固定凸触上的固定销孔，从而连接鼓风机和除尘箱体。[0004]在上述技术方案基础上，所述除尘箱体内壁上涂有绝缘图层。[0005]本发明设计的电路板除尘装置通过设置空气喷枪和滑动横杆的结构组合，方便工作人员全方位的对电路板灰尘进行清理，同时设置除尘箱体防止对室内环境造成污染，通过静电过滤网有效的对灰尘进行吸附处理，操作简单方便，大大提高工作人员的工作效率。附图说明[0006]图1为本发明的结构示意图。[0007]图2为本发明的的内部剖视图。[0008]图3为鼓风机的安装结构示意图。[0009]图4为固定槽的安装结构示意图。[0010]图中：1-鼓风机；2-除尘箱体；3-箱体门；4-空气喷枪；5-导轨；6-滑动横杆；7-滑轮；8-静电过滤网；9-固定凸触；10-固定销孔；11-凹槽；12-固定槽。具体实施方式[0011]下面结合附图和具体实施例对本发明作进一步详细阐述。[0012]一种电路板除尘装置，包括鼓风机1、除尘箱体2、箱体门3、空气喷枪4、导轨5、滑动横杆6、滑轮7、静电过滤网8、固定凸触9、固定销孔10、凹槽11及固定槽12，鼓风机安装在除3CN107876510A说明书2/2页尘箱体的一端，除尘箱体的另一端设置静电过滤网，除尘箱体的一侧壁设置箱体门，除尘箱体的内壁上设置导轨，滑动横杆两端分别通过中轴与滑轮连接，滑轮嵌入导轨内，且
