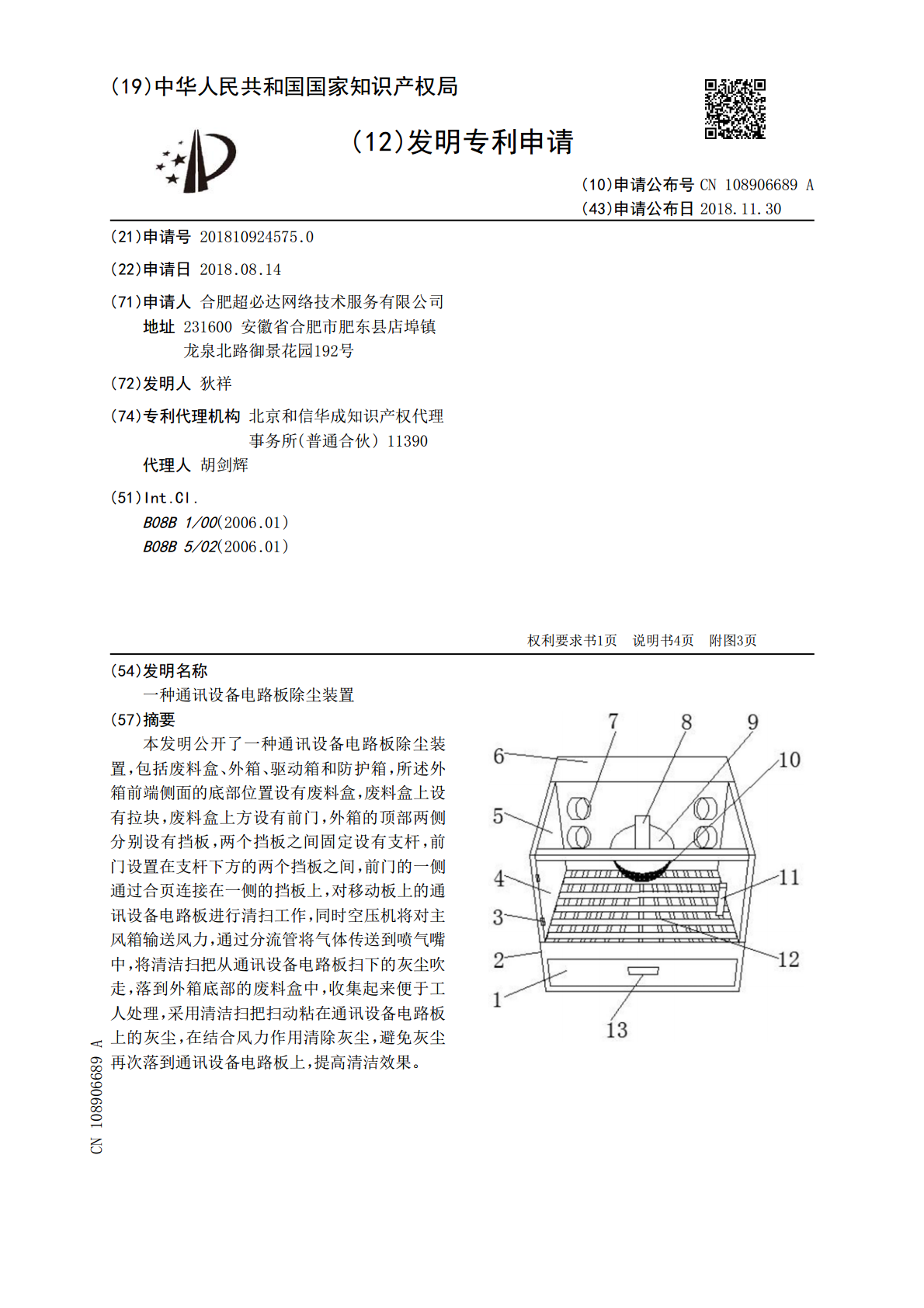

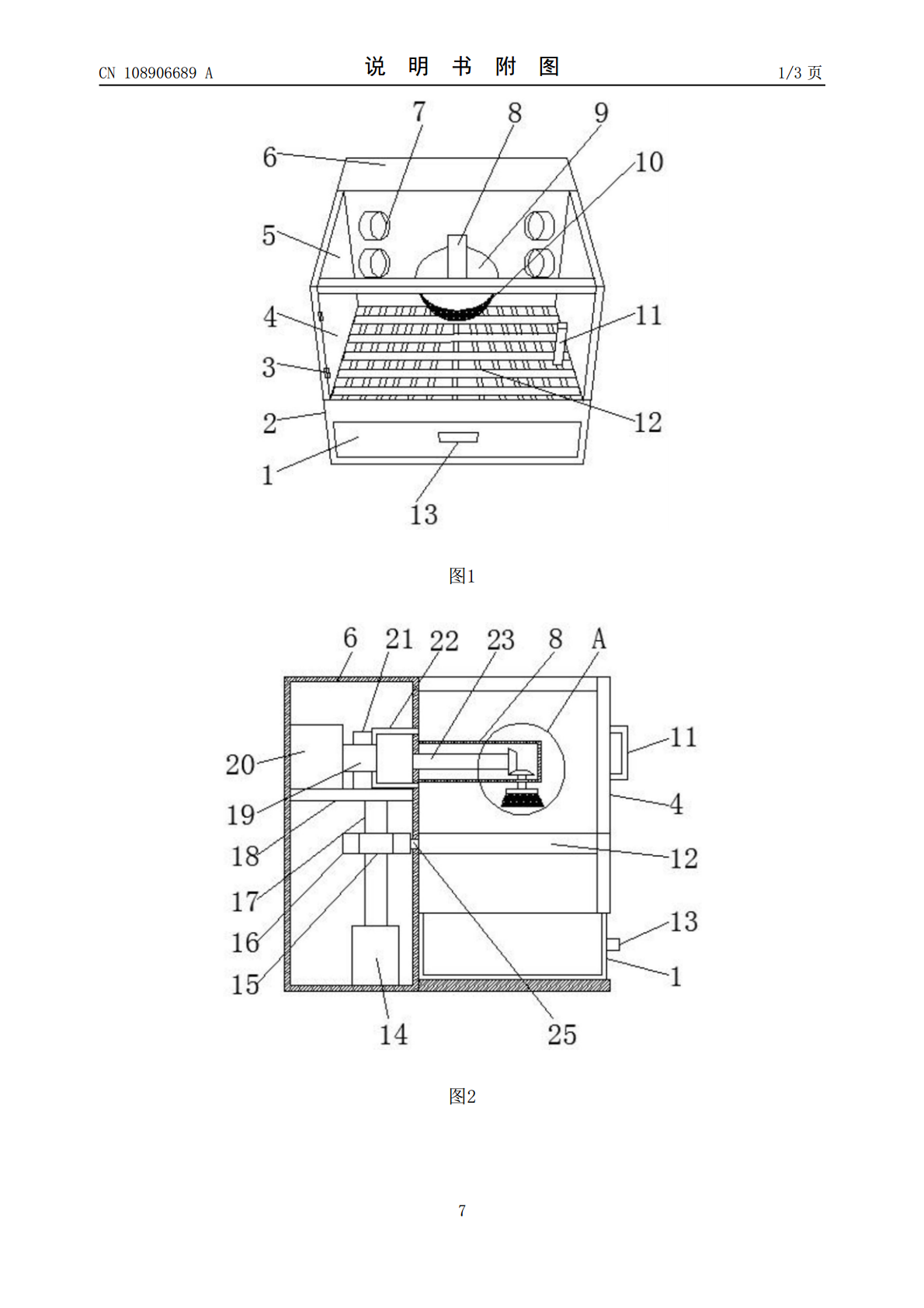

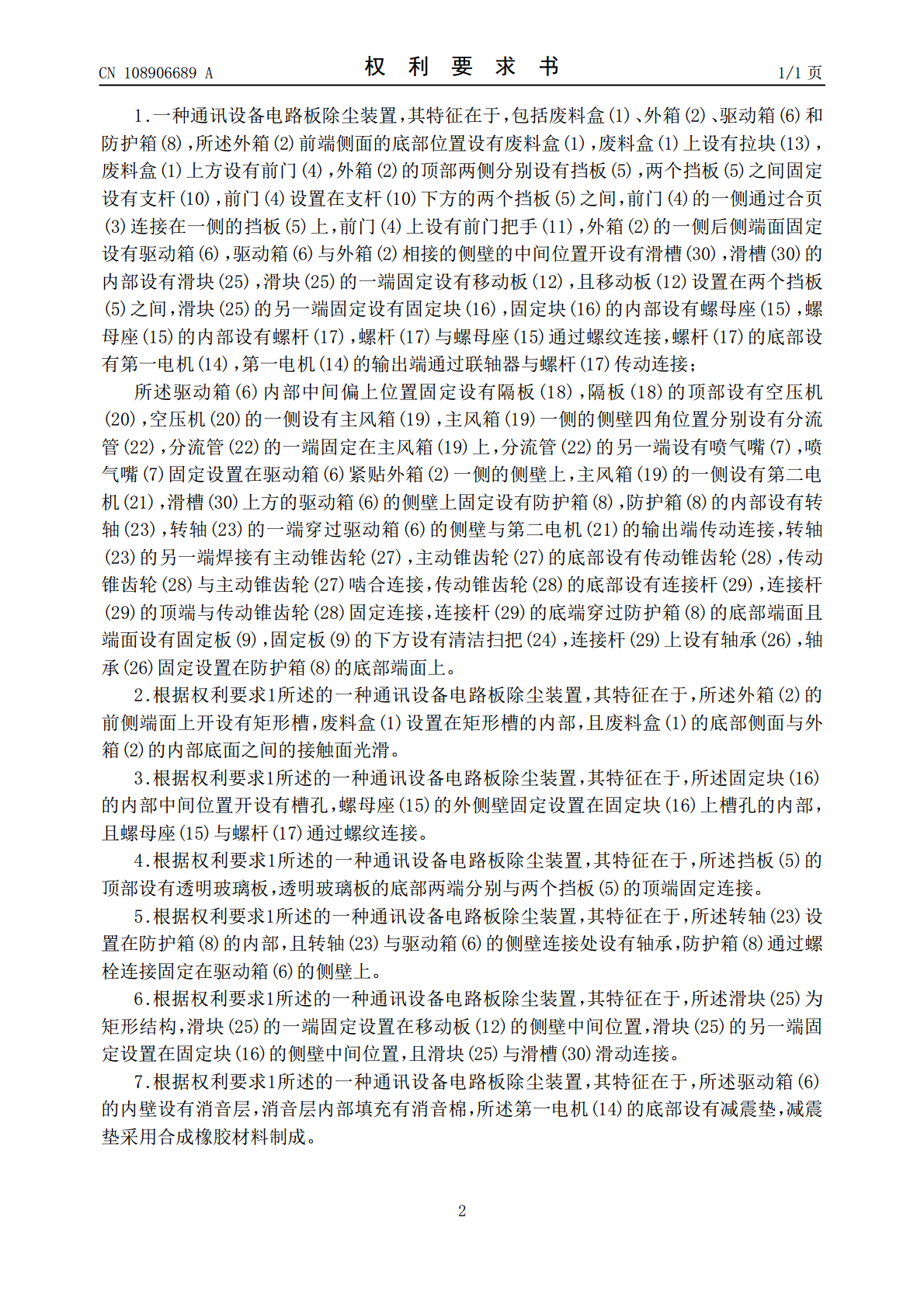

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108906689A(43)申请公布日2018.11.30(21)申请号201810924575.0(22)申请日2018.08.14(71)申请人合肥超必达网络技术服务有限公司地址231600安徽省合肥市肥东县店埠镇龙泉北路御景花园192号(72)发明人狄祥(74)专利代理机构北京和信华成知识产权代理事务所(普通合伙)11390代理人胡剑辉(51)Int.Cl.B08B1/00(2006.01)B08B5/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种通讯设备电路板除尘装置(57)摘要本发明公开了一种通讯设备电路板除尘装置，包括废料盒、外箱、驱动箱和防护箱，所述外箱前端侧面的底部位置设有废料盒，废料盒上设有拉块，废料盒上方设有前门，外箱的顶部两侧分别设有挡板，两个挡板之间固定设有支杆，前门设置在支杆下方的两个挡板之间，前门的一侧通过合页连接在一侧的挡板上，对移动板上的通讯设备电路板进行清扫工作，同时空压机将对主风箱输送风力，通过分流管将气体传送到喷气嘴中，将清洁扫把从通讯设备电路板扫下的灰尘吹走，落到外箱底部的废料盒中，收集起来便于工人处理，采用清洁扫把扫动粘在通讯设备电路板上的灰尘，在结合风力作用清除灰尘，避免灰尘再次落到通讯设备电路板上，提高清洁效果。CN108906689ACN108906689A权利要求书1/1页1.一种通讯设备电路板除尘装置，其特征在于，包括废料盒(1)、外箱(2)、驱动箱(6)和防护箱(8)，所述外箱(2)前端侧面的底部位置设有废料盒(1)，废料盒(1)上设有拉块(13)，废料盒(1)上方设有前门(4)，外箱(2)的顶部两侧分别设有挡板(5)，两个挡板(5)之间固定设有支杆(10)，前门(4)设置在支杆(10)下方的两个挡板(5)之间，前门(4)的一侧通过合页(3)连接在一侧的挡板(5)上，前门(4)上设有前门把手(11)，外箱(2)的一侧后侧端面固定设有驱动箱(6)，驱动箱(6)与外箱(2)相接的侧壁的中间位置开设有滑槽(30)，滑槽(30)的内部设有滑块(25)，滑块(25)的一端固定设有移动板(12)，且移动板(12)设置在两个挡板(5)之间，滑块(25)的另一端固定设有固定块(16)，固定块(16)的内部设有螺母座(15)，螺母座(15)的内部设有螺杆(17)，螺杆(17)与螺母座(15)通过螺纹连接，螺杆(17)的底部设有第一电机(14)，第一电机(14)的输出端通过联轴器与螺杆(17)传动连接；所述驱动箱(6)内部中间偏上位置固定设有隔板(18)，隔板(18)的顶部设有空压机(20)，空压机(20)的一侧设有主风箱(19)，主风箱(19)一侧的侧壁四角位置分别设有分流管(22)，分流管(22)的一端固定在主风箱(19)上，分流管(22)的另一端设有喷气嘴(7)，喷气嘴(7)固定设置在驱动箱(6)紧贴外箱(2)一侧的侧壁上，主风箱(19)的一侧设有第二电机(21)，滑槽(30)上方的驱动箱(6)的侧壁上固定设有防护箱(8)，防护箱(8)的内部设有转轴(23)，转轴(23)的一端穿过驱动箱(6)的侧壁与第二电机(21)的输出端传动连接，转轴(23)的另一端焊接有主动锥齿轮(27)，主动锥齿轮(27)的底部设有传动锥齿轮(28)，传动锥齿轮(28)与主动锥齿轮(27)啮合连接，传动锥齿轮(28)的底部设有连接杆(29)，连接杆(29)的顶端与传动锥齿轮(28)固定连接，连接杆(29)的底端穿过防护箱(8)的底部端面且端面设有固定板(9)，固定板(9)的下方设有清洁扫把(24)，连接杆(29)上设有轴承(26)，轴承(26)固定设置在防护箱(8)的底部端面上。2.根据权利要求1所述的一种通讯设备电路板除尘装置，其特征在于，所述外箱(2)的前侧端面上开设有矩形槽，废料盒(1)设置在矩形槽的内部，且废料盒(1)的底部侧面与外箱(2)的内部底面之间的接触面光滑。3.根据权利要求1所述的一种通讯设备电路板除尘装置，其特征在于，所述固定块(16)的内部中间位置开设有槽孔，螺母座(15)的外侧壁固定设置在固定块(16)上槽孔的内部，且螺母座(15)与螺杆(17)通过螺纹连接。4.根据权利要求1所述的一种通讯设备电路板除尘装置，其特征在于，所述挡板(5)的顶部设有透明玻璃板，透明玻璃板的底部两端分别与两个挡板(5)的顶端固定连接。5.根据权利要求1所述的一种通讯设备电路板除尘装置，其特征在于，所述转轴(23)设置在防护箱(8)的内部，且转轴(23)与驱动箱(6)的侧壁连接处设有轴承，防护箱(8)通过螺栓连接固定在驱动箱(6)的侧壁上。6.根据权利要求1所述的一种通讯设备电路板除尘装置，其特征在于，所述滑
