一种不锈钢丝切割装置.pdf

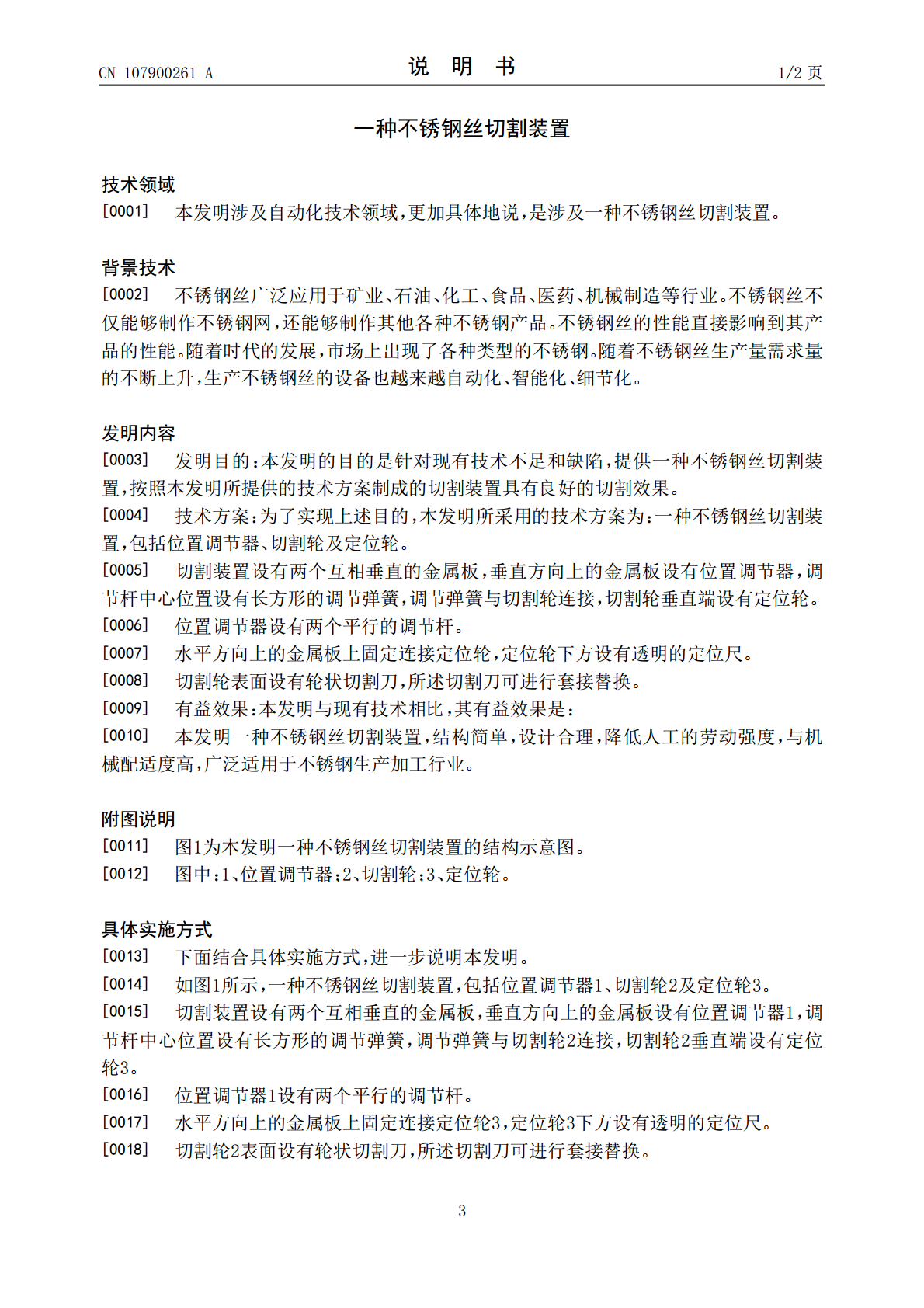

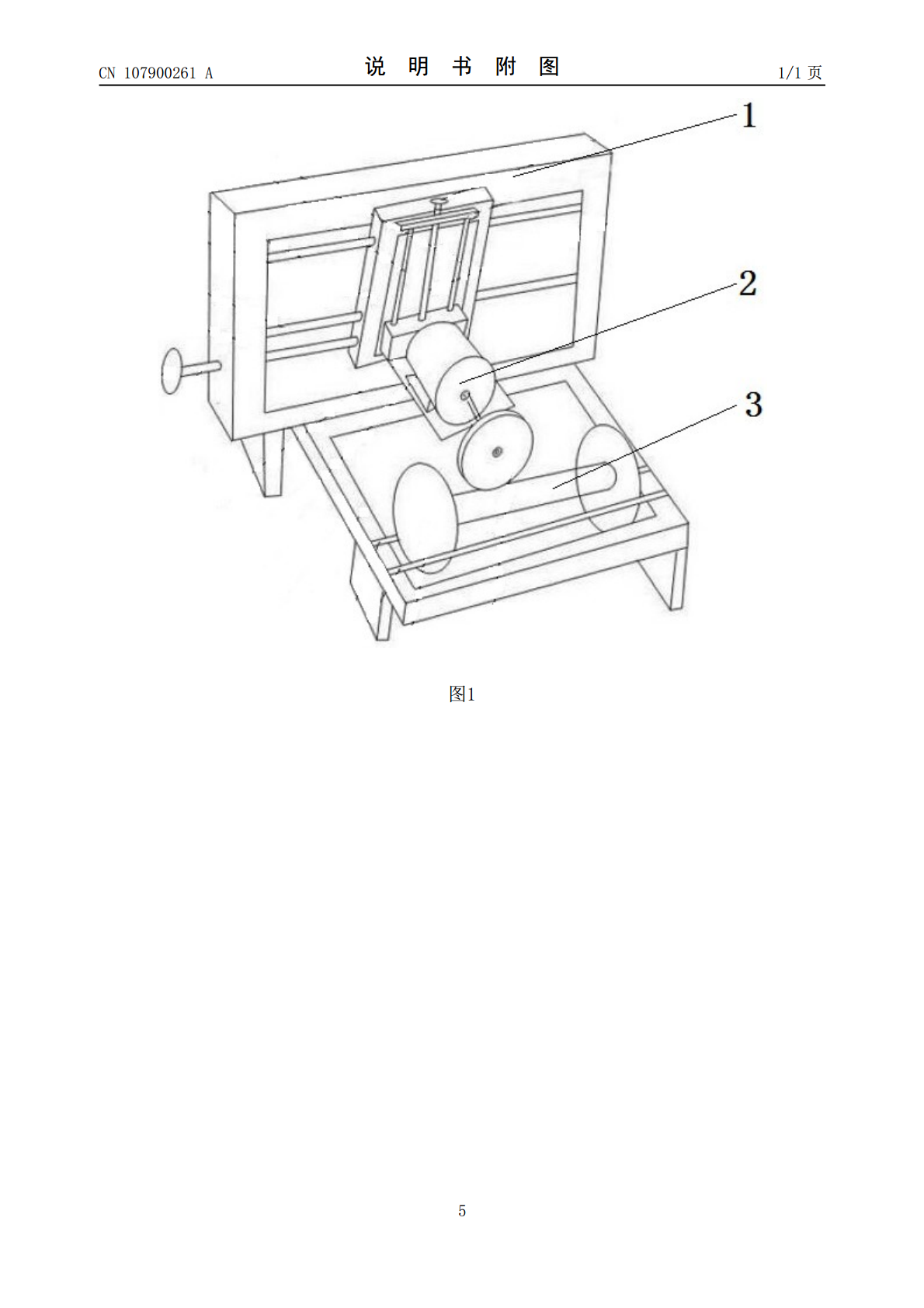

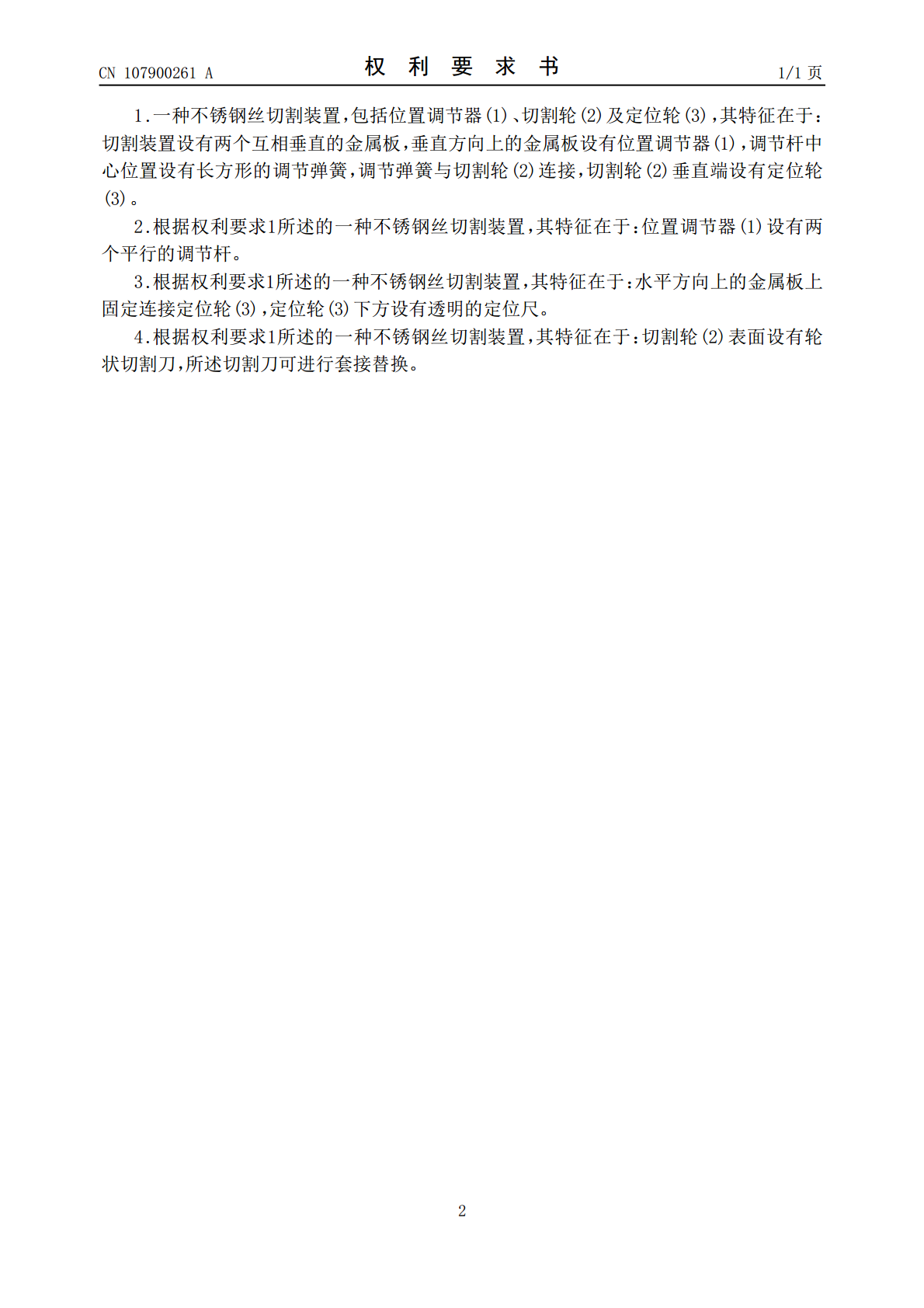

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107900261A(43)申请公布日2018.04.13(21)申请号201711283005.X(22)申请日2017.12.07(71)申请人江苏亿向金属科技有限公司地址225539江苏省泰州市姜堰区兴泰镇薛河村(72)发明人赵小静赵正华(51)Int.Cl.B21F11/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种不锈钢丝切割装置(57)摘要本发明公开了一种不锈钢丝切割装置，包括位置调节器、切割轮及定位轮，切割装置设有两个互相垂直的金属板，垂直方向上的金属板设有位置调节器，调节杆中心位置设有长方形的调节弹簧，调节弹簧与切割轮连接，切割轮垂直端设有定位轮，本发明一种不锈钢丝切割装置，结构简单，设计合理，降低人工的劳动强度，与机械配适度高，广泛适用于不锈钢生产加工行业。CN107900261ACN107900261A权利要求书1/1页1.一种不锈钢丝切割装置，包括位置调节器(1)、切割轮(2)及定位轮(3)，其特征在于：切割装置设有两个互相垂直的金属板，垂直方向上的金属板设有位置调节器(1)，调节杆中心位置设有长方形的调节弹簧，调节弹簧与切割轮(2)连接，切割轮(2)垂直端设有定位轮(3)。2.根据权利要求1所述的一种不锈钢丝切割装置，其特征在于：位置调节器(1)设有两个平行的调节杆。3.根据权利要求1所述的一种不锈钢丝切割装置，其特征在于：水平方向上的金属板上固定连接定位轮(3)，定位轮(3)下方设有透明的定位尺。4.根据权利要求1所述的一种不锈钢丝切割装置，其特征在于：切割轮(2)表面设有轮状切割刀，所述切割刀可进行套接替换。2CN107900261A说明书1/2页一种不锈钢丝切割装置技术领域[0001]本发明涉及自动化技术领域，更加具体地说，是涉及一种不锈钢丝切割装置。背景技术[0002]不锈钢丝广泛应用于矿业、石油、化工、食品、医药、机械制造等行业。不锈钢丝不仅能够制作不锈钢网，还能够制作其他各种不锈钢产品。不锈钢丝的性能直接影响到其产品的性能。随着时代的发展，市场上出现了各种类型的不锈钢。随着不锈钢丝生产量需求量的不断上升，生产不锈钢丝的设备也越来越自动化、智能化、细节化。发明内容[0003]发明目的：本发明的目的是针对现有技术不足和缺陷，提供一种不锈钢丝切割装置，按照本发明所提供的技术方案制成的切割装置具有良好的切割效果。[0004]技术方案：为了实现上述目的，本发明所采用的技术方案为：一种不锈钢丝切割装置，包括位置调节器、切割轮及定位轮。[0005]切割装置设有两个互相垂直的金属板，垂直方向上的金属板设有位置调节器，调节杆中心位置设有长方形的调节弹簧，调节弹簧与切割轮连接，切割轮垂直端设有定位轮。[0006]位置调节器设有两个平行的调节杆。[0007]水平方向上的金属板上固定连接定位轮，定位轮下方设有透明的定位尺。[0008]切割轮表面设有轮状切割刀，所述切割刀可进行套接替换。[0009]有益效果：本发明与现有技术相比，其有益效果是：[0010]本发明一种不锈钢丝切割装置，结构简单，设计合理，降低人工的劳动强度，与机械配适度高，广泛适用于不锈钢生产加工行业。附图说明[0011]图1为本发明一种不锈钢丝切割装置的结构示意图。[0012]图中：1、位置调节器；2、切割轮；3、定位轮。具体实施方式[0013]下面结合具体实施方式，进一步说明本发明。[0014]如图1所示，一种不锈钢丝切割装置，包括位置调节器1、切割轮2及定位轮3。[0015]切割装置设有两个互相垂直的金属板，垂直方向上的金属板设有位置调节器1，调节杆中心位置设有长方形的调节弹簧，调节弹簧与切割轮2连接，切割轮2垂直端设有定位轮3。[0016]位置调节器1设有两个平行的调节杆。[0017]水平方向上的金属板上固定连接定位轮3，定位轮3下方设有透明的定位尺。[0018]切割轮2表面设有轮状切割刀，所述切割刀可进行套接替换。3CN107900261A说明书2/2页[0019]以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。4CN107900261A说明书附图1/1页图15
