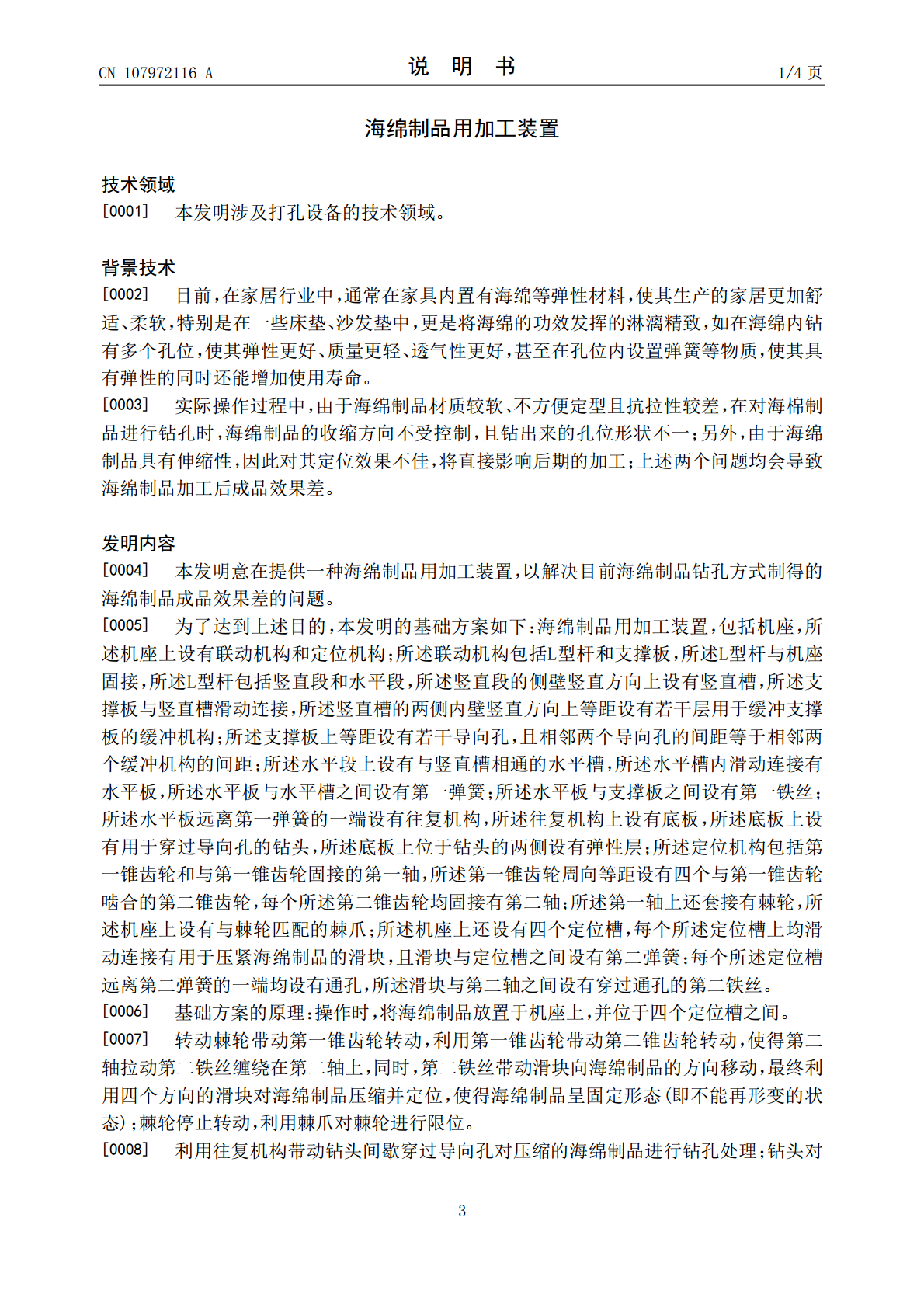

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107972116A(43)申请公布日2018.05.01(21)申请号201711191731.9(22)申请日2017.11.24(71)申请人宁波江北文增新材料科技有限公司地址315000浙江省宁波市江北区洪都路159号334室(72)发明人孙文清(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人蒙捷(51)Int.Cl.B26F1/16(2006.01)B26D7/01(2006.01)B26D7/08(2006.01)权利要求书1页说明书4页附图1页(54)发明名称海绵制品用加工装置(57)摘要本发明公开了海绵制品用加工装置，包括机座，机座上设有转孔机构和定位机构；定位机构包括第一锥齿轮和与第一锥齿轮固接的第一轴，第一锥齿轮周向等距设有四个能与第一锥齿轮啮合的第二锥齿轮，每个第二锥齿轮均固接有第二轴；第一轴上还套接有棘轮，机座上设有与棘轮匹配的棘爪；机座上还设有四个定位槽，每个定位槽上均滑动连接有用于压紧海绵制品的滑块，且滑块与定位槽之间设有第二弹簧；每个定位槽远离第二弹簧的一端均设有通孔，滑块与第二轴之间设有穿过通孔的第二铁丝。本方案主要解决了目前海绵制品钻孔方式制得的海绵制品成品效果差的问题。CN107972116ACN107972116A权利要求书1/1页1.海绵制品用加工装置，其特征在于：包括机座，所述机座上设有联动机构和定位机构；所述联动机构包括L型杆和支撑板，所述L型杆与机座固接，所述L型杆包括竖直段和水平段，所述竖直段的侧壁竖直方向上设有竖直槽，所述支撑板与竖直槽滑动连接，所述竖直槽的两侧内壁竖直方向上等距设有若干层用于缓冲支撑板的缓冲机构；所述支撑板上等距设有若干导向孔，且相邻两个导向孔的间距等于相邻两个缓冲机构的间距；所述水平段上设有与竖直槽相通的水平槽，所述水平槽内滑动连接有水平板，所述水平板与水平槽之间设有第一弹簧；所述水平板与支撑板之间设有第一铁丝；所述水平板远离第一弹簧的一端设有往复机构，所述往复机构上设有底板，所述底板上设有用于穿过导向孔的钻头，所述底板上位于钻头的两侧设有弹性层；所述定位机构包括第一锥齿轮和与第一锥齿轮固接的第一轴，所述第一锥齿轮周向等距设有四个与第一锥齿轮啮合的第二锥齿轮，每个所述第二锥齿轮均固接有第二轴；所述第一轴上还套接有棘轮，所述机座上设有与棘轮匹配的棘爪；所述机座上还设有四个定位槽，每个所述定位槽上均滑动连接有用于压紧海绵制品的滑块，且滑块与定位槽之间设有第二弹簧；每个所述定位槽远离第二弹簧的一端均设有通孔，所述滑块与第二轴之间设有穿过通孔的第二铁丝。2.根据权利要求1所述的海绵制品用加工装置，其特征在于：所述往复机构包括与水平板固接的电机和固定板，且电机位于固定板上方；所述电机上设有凸轮；所述固定板上设有第三弹簧，所述第三弹簧上设有与凸轮相抵的挤压板，所述挤压板的底部设有穿过固定板且与底板固接的挤压杆。3.根据权利要求2所述的海绵制品用加工装置，其特征在于：所述弹性层包括充气垫和设于充气垫内的第四弹簧；所述充气垫上还设有气孔。4.根据权利要求1所述的海绵制品用加工装置，其特征在于：所述缓冲机构包括若干沿竖直槽的竖直中心线对称铰接的限位板，且限位板与竖直槽之间设有第五弹簧。5.根据权利要求4所述的海绵制品用加工装置，其特征在于：所述限位板上设有橡胶层。2CN107972116A说明书1/4页海绵制品用加工装置技术领域[0001]本发明涉及打孔设备的技术领域。背景技术[0002]目前，在家居行业中，通常在家具内置有海绵等弹性材料，使其生产的家居更加舒适、柔软，特别是在一些床垫、沙发垫中，更是将海绵的功效发挥的淋漓精致，如在海绵内钻有多个孔位，使其弹性更好、质量更轻、透气性更好，甚至在孔位内设置弹簧等物质，使其具有弹性的同时还能增加使用寿命。[0003]实际操作过程中，由于海绵制品材质较软、不方便定型且抗拉性较差，在对海棉制品进行钻孔时，海绵制品的收缩方向不受控制，且钻出来的孔位形状不一；另外，由于海绵制品具有伸缩性，因此对其定位效果不佳，将直接影响后期的加工；上述两个问题均会导致海绵制品加工后成品效果差。发明内容[0004]本发明意在提供一种海绵制品用加工装置，以解决目前海绵制品钻孔方式制得的海绵制品成品效果差的问题。[0005]为了达到上述目的，本发明的基础方案如下：海绵制品用加工装置，包括机座，所述机座上设有联动机构和定位机构；所述联动机构包括L型杆和支撑板，所述L型杆与机座固接，所述L型杆包括竖直段和水平段，所述竖直段的侧壁竖直方向上设有竖直槽，所述支撑板与竖直槽滑动连接，所述竖直槽的两侧内壁竖直方向上等距设有若干层用于缓冲支撑板的缓冲机构；所述支撑板上等距
