汽车零部件生产用清洗设备.pdf

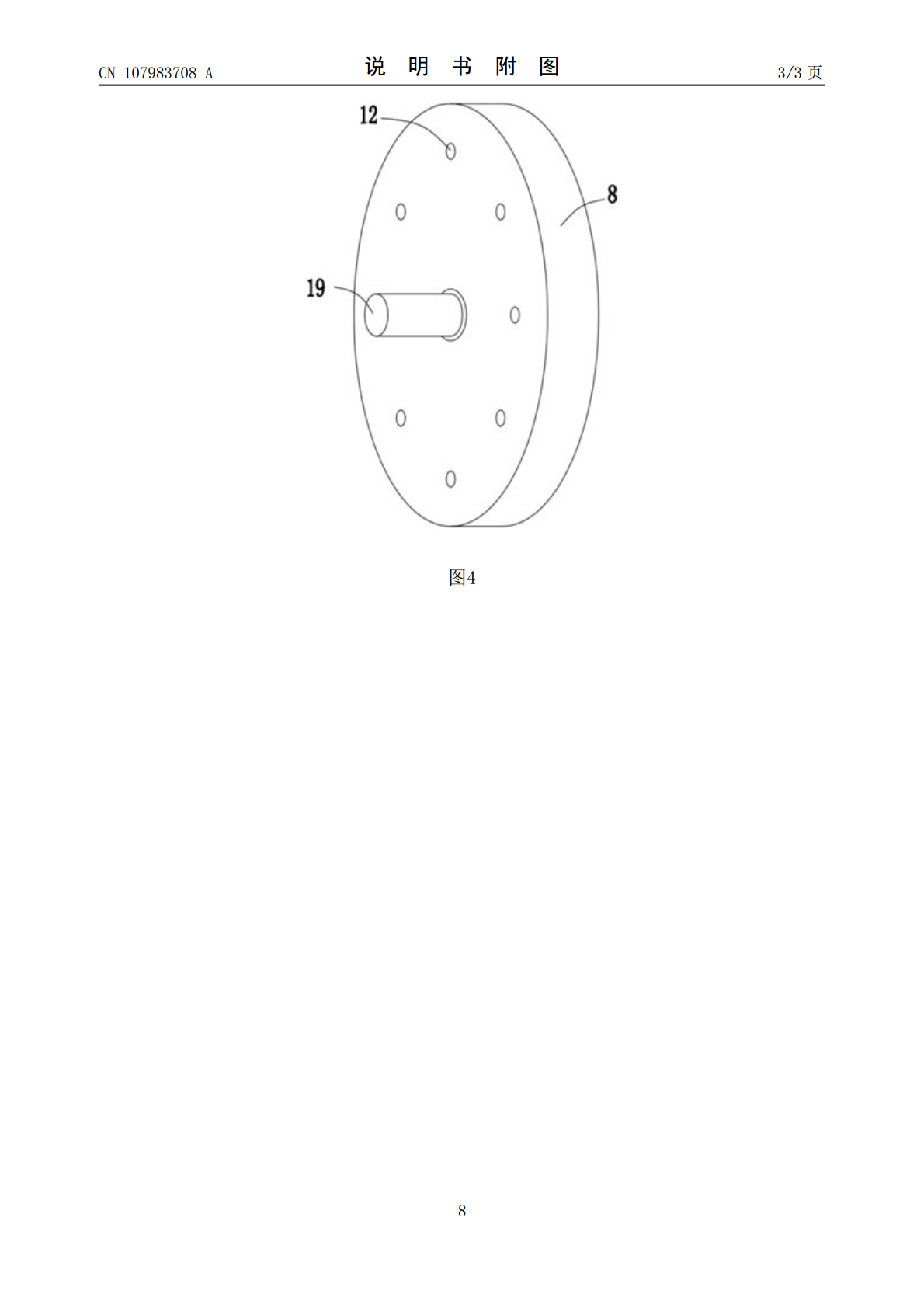

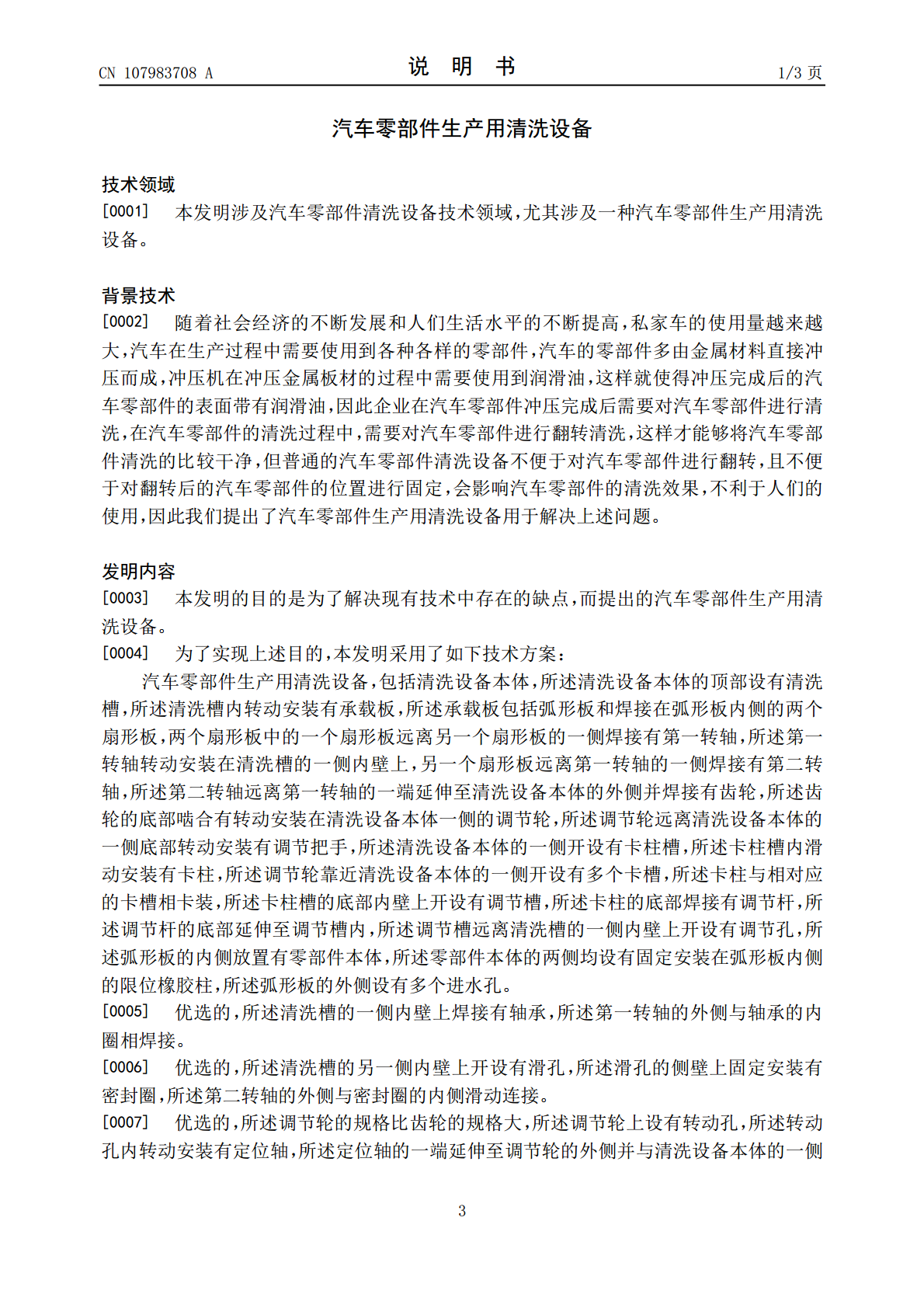

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107983708A(43)申请公布日2018.05.04(21)申请号201711033220.4(22)申请日2017.10.30(71)申请人湖州奥驿汽车服务有限公司地址313000浙江省湖州市中横港路99号3幢3号车间南半区(72)发明人朱振华(74)专利代理机构北京方圆嘉禾知识产权代理有限公司11385代理人董芙蓉(51)Int.Cl.B08B3/10(2006.01)B08B13/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称汽车零部件生产用清洗设备(57)摘要本发明公开了一种汽车零部件生产用清洗设备，包括清洗设备本体，所述清洗设备本体的顶部设有清洗槽，所述清洗槽内转动安装有承载板，所述承载板包括弧形板和焊接在弧形板内侧的两个扇形板，两个扇形板中的一个扇形板远离另一个扇形板的一侧焊接有第一转轴，所述第一转轴转动安装在清洗槽的一侧内壁上，另一个扇形板远离第一转轴的一侧焊接有第二转轴，所述第二转轴远离第一转轴的一端延伸至清洗设备本体的外侧并焊接有齿轮，所述齿轮的底部啮合有转动安装在清洗设备本体一侧的调节轮。本发明结构简单，操作方便，能够对零部件本体进行翻转，且便于对弧形板的位置进行固定，从而便于对零部件本体进行翻转清洗。CN107983708ACN107983708A权利要求书1/1页1.汽车零部件生产用清洗设备，包括清洗设备本体（1），其特征在于，所述清洗设备本体（1）的顶部设有清洗槽（2），所述清洗槽（2）内转动安装有承载板，所述承载板包括弧形板（3）和焊接在弧形板（3）内侧的两个扇形板（4），两个扇形板（4）中的一个扇形板（4）远离另一个扇形板（4）的一侧焊接有第一转轴（5），所述第一转轴（5）转动安装在清洗槽（2）的一侧内壁上，另一个扇形板（4）远离第一转轴（5）的一侧焊接有第二转轴（6），所述第二转轴（6）远离第一转轴（5）的一端延伸至清洗设备本体（1）的外侧并焊接有齿轮（7），所述齿轮（7）的底部啮合有转动安装在清洗设备本体（1）一侧的调节轮（8），所述调节轮（8）远离清洗设备本体（1）的一侧底部转动安装有调节把手（9），所述清洗设备本体（1）的一侧开设有卡柱槽（10），所述卡柱槽（10）内滑动安装有卡柱（11），所述调节轮（8）靠近清洗设备本体（1）的一侧开设有多个卡槽（12），所述卡柱（11）与相对应的卡槽（12）相卡装，所述卡柱槽（10）的底部内壁上开设有调节槽（13），所述卡柱（11）的底部焊接有调节杆（14），所述调节杆（14）的底部延伸至调节槽（13）内，所述调节槽（13）远离清洗槽（2）的一侧内壁上开设有调节孔（15），所述弧形板（3）的内侧放置有零部件本体（16），所述零部件本体（16）的两侧均设有固定安装在弧形板（3）内侧的限位橡胶柱（17），所述弧形板（3）的外侧设有多个进水孔（18）。2.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述清洗槽（2）的一侧内壁上焊接有轴承，所述第一转轴（5）的外侧与轴承的内圈相焊接。3.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述清洗槽（2）的另一侧内壁上开设有滑孔，所述滑孔的侧壁上固定安装有密封圈，所述第二转轴（6）的外侧与密封圈的内侧滑动连接。4.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述调节轮（8）的规格比齿轮（7）的规格大，所述调节轮（8）上设有转动孔，所述转动孔内转动安装有定位轴（19），所述定位轴（19）的一端延伸至调节轮（8）的外侧并与清洗设备本体（1）的一侧相焊接。5.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述卡柱槽（10）远离调节轮（8）的一侧内壁上焊接有压缩弹簧，所述压缩弹簧靠近调节轮（8）的一端与卡柱（11）相焊接。6.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述进水孔（18）的数量为十二到十六个，且十二到十六个进水孔（18）等间距分布在弧形板（3）的外侧。7.根据权利要求1所述的汽车零部件生产用清洗设备，其特征在于，所述卡槽（12）的数量为六到十个，且六到十个卡槽（12）呈环形分布在调节轮（8）上。2CN107983708A说明书1/3页汽车零部件生产用清洗设备技术领域[0001]本发明涉及汽车零部件清洗设备技术领域，尤其涉及一种汽车零部件生产用清洗设备。背景技术[0002]随着社会经济的不断发展和人们生活水平的不断提高，私家车的使用量越来越大，汽车在生产过程中需要使用到各种各样的零部件，汽车的零部件多由金属材料直接冲压而成，冲压机在冲压金属板材的过程中需要使用到润滑油，这样就使得冲压完成后的汽车零部件的表面带有润滑油，因此企业在汽车零部件冲
