植入式预制桩注浆装置和植入式注浆工艺.pdf

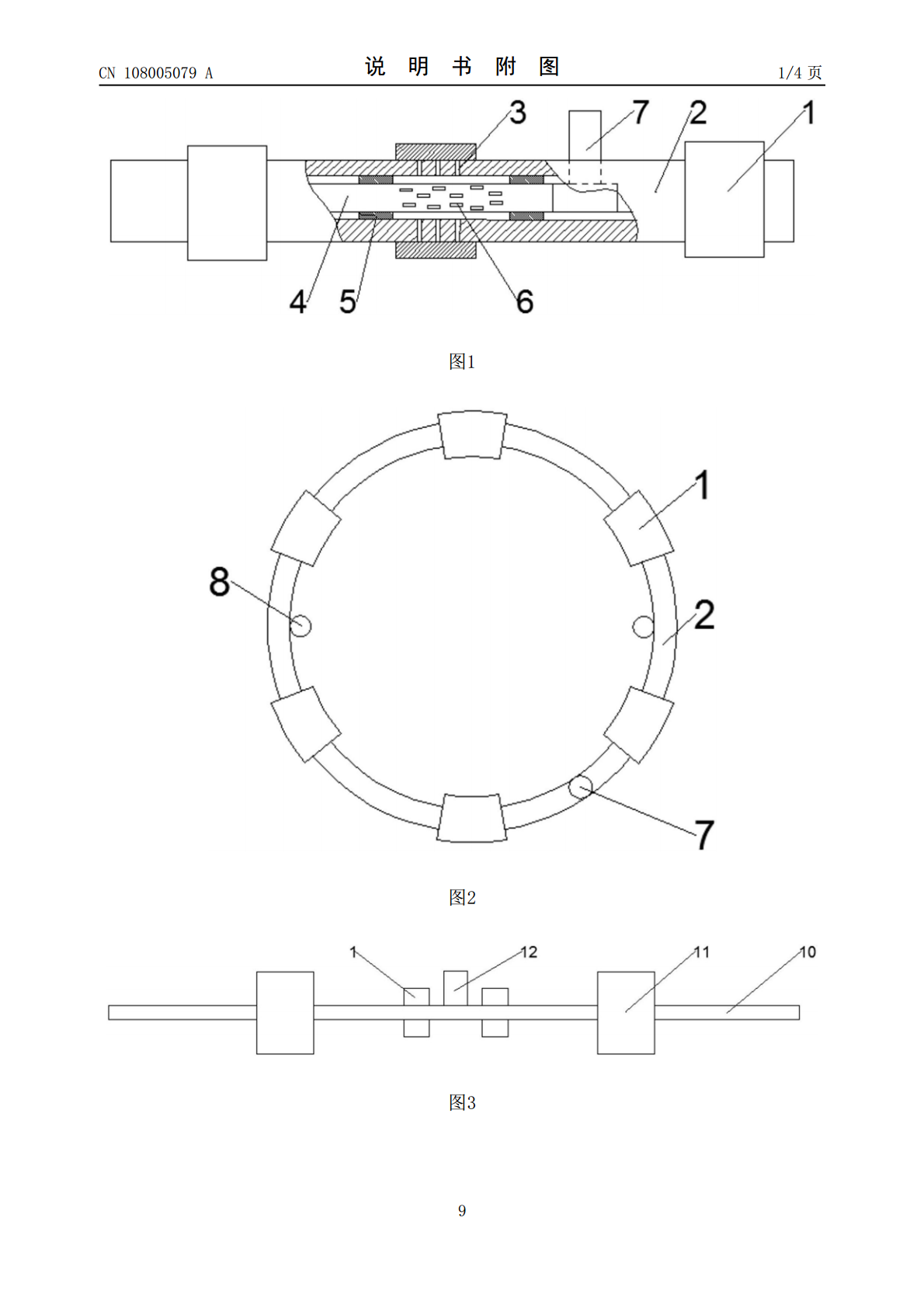

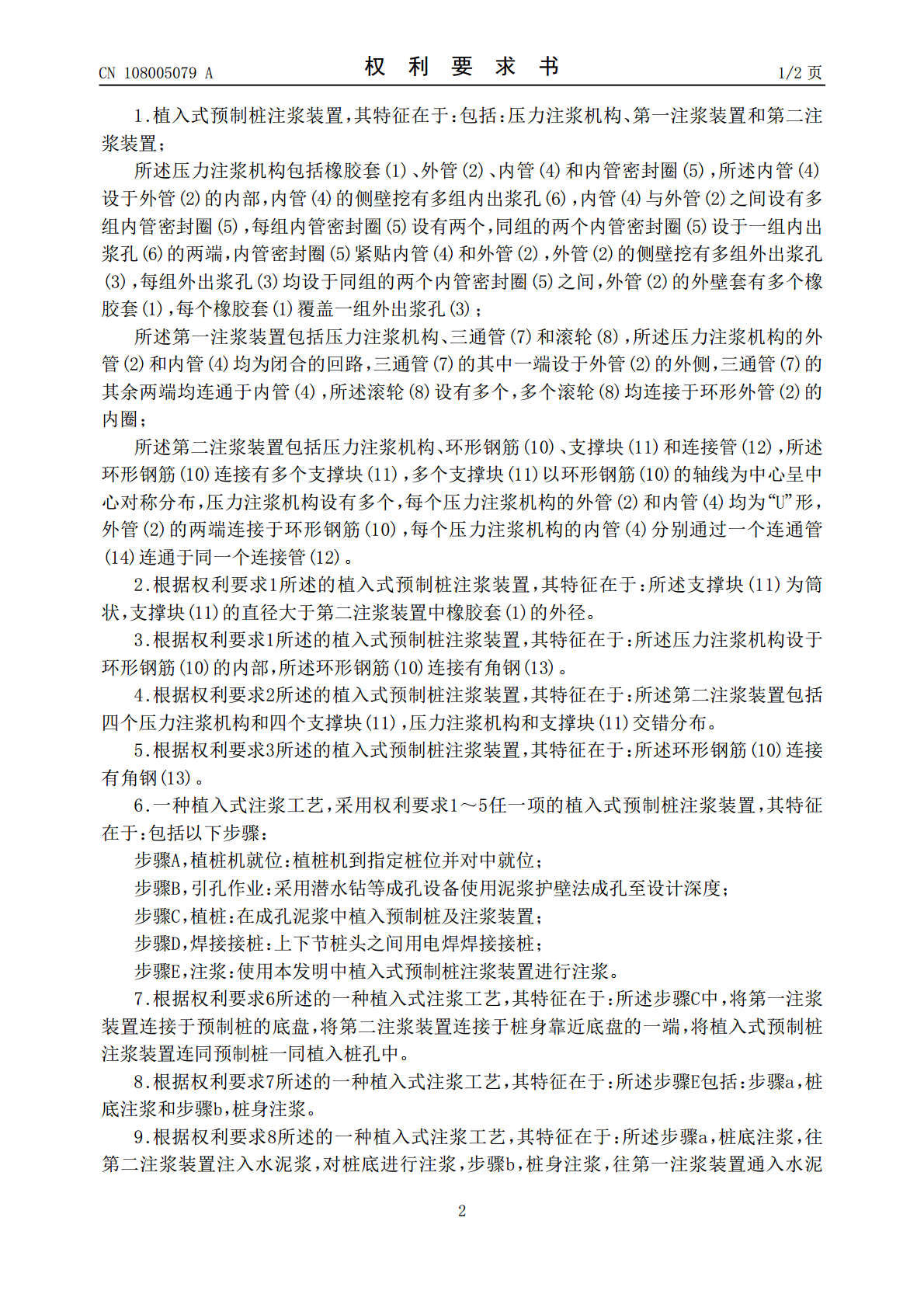

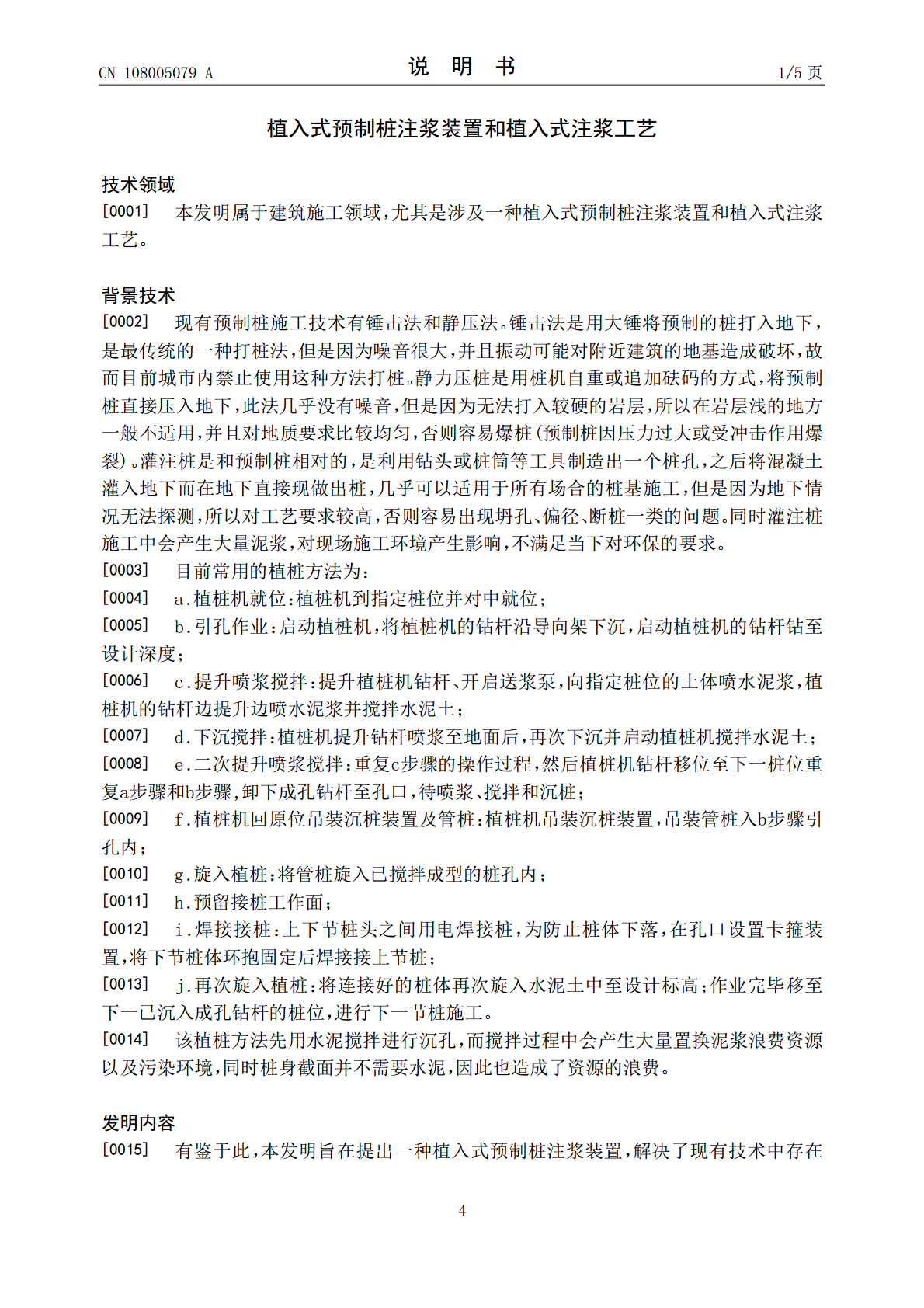

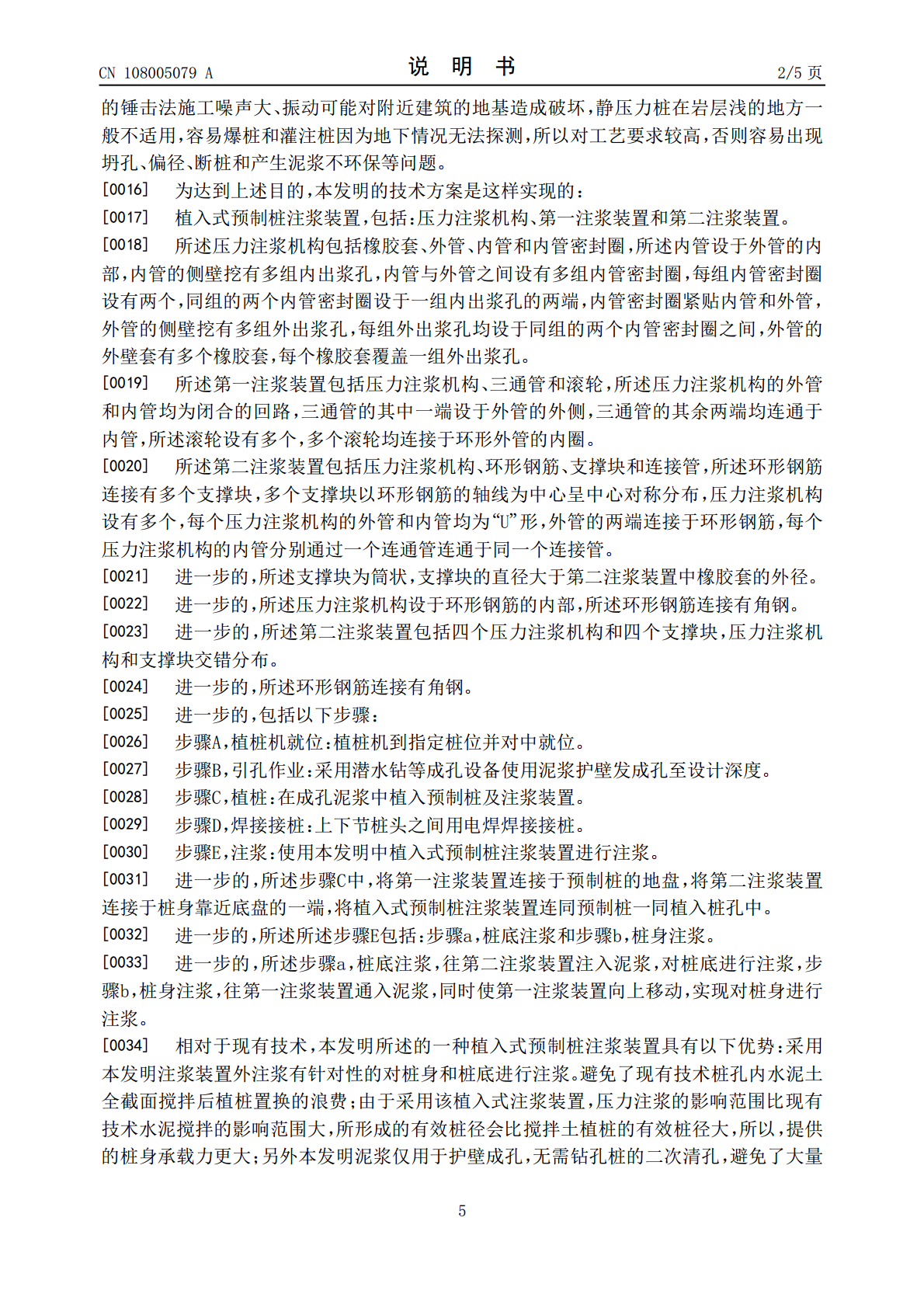

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108005079A(43)申请公布日2018.05.08(21)申请号201810020891.5(22)申请日2018.01.09(71)申请人天津建城基业集团有限公司地址300399天津市东丽区津北公路14501号(72)发明人刘永超崔凤祥李刚刘洁(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人张峻(51)Int.Cl.E02D15/04(2006.01)E02D5/50(2006.01)权利要求书2页说明书5页附图4页(54)发明名称植入式预制桩注浆装置和植入式注浆工艺(57)摘要本发明提供了一种植入式预制桩注浆装置和植入式注浆工艺，内管设于外管的内部，内管的侧壁挖有多组内出浆孔，内管与外管之间设有多组内管密封圈，外管的侧壁挖有多组外出浆孔，压力注浆机构的外管和内管均为环形管，三通管的其中一端设于外管的外侧，多个滚轮均连接于环形外管的内圈，环形钢筋连接有多个支撑块，每个压力注浆机构的外管和内管均为“U”形，每个压力注浆机构的内管分别通过一个连通管连通于连接管。本发明所述的植入式预制桩注浆装置和植入式注浆工艺，避免了现有技术桩孔内水泥土全截面搅拌后植桩置换的浪费，同时所形成的有效桩径会比搅拌土植桩的有效桩径大，所以能提供的桩身承载力更大。CN108005079ACN108005079A权利要求书1/2页1.植入式预制桩注浆装置，其特征在于：包括：压力注浆机构、第一注浆装置和第二注浆装置；所述压力注浆机构包括橡胶套(1)、外管(2)、内管(4)和内管密封圈(5)，所述内管(4)设于外管(2)的内部，内管(4)的侧壁挖有多组内出浆孔(6)，内管(4)与外管(2)之间设有多组内管密封圈(5)，每组内管密封圈(5)设有两个，同组的两个内管密封圈(5)设于一组内出浆孔(6)的两端，内管密封圈(5)紧贴内管(4)和外管(2)，外管(2)的侧壁挖有多组外出浆孔(3)，每组外出浆孔(3)均设于同组的两个内管密封圈(5)之间，外管(2)的外壁套有多个橡胶套(1)，每个橡胶套(1)覆盖一组外出浆孔(3)；所述第一注浆装置包括压力注浆机构、三通管(7)和滚轮(8)，所述压力注浆机构的外管(2)和内管(4)均为闭合的回路，三通管(7)的其中一端设于外管(2)的外侧，三通管(7)的其余两端均连通于内管(4)，所述滚轮(8)设有多个，多个滚轮(8)均连接于环形外管(2)的内圈；所述第二注浆装置包括压力注浆机构、环形钢筋(10)、支撑块(11)和连接管(12)，所述环形钢筋(10)连接有多个支撑块(11)，多个支撑块(11)以环形钢筋(10)的轴线为中心呈中心对称分布，压力注浆机构设有多个，每个压力注浆机构的外管(2)和内管(4)均为“U”形，外管(2)的两端连接于环形钢筋(10)，每个压力注浆机构的内管(4)分别通过一个连通管(14)连通于同一个连接管(12)。2.根据权利要求1所述的植入式预制桩注浆装置，其特征在于：所述支撑块(11)为筒状，支撑块(11)的直径大于第二注浆装置中橡胶套(1)的外径。3.根据权利要求1所述的植入式预制桩注浆装置，其特征在于：所述压力注浆机构设于环形钢筋(10)的内部，所述环形钢筋(10)连接有角钢(13)。4.根据权利要求2所述的植入式预制桩注浆装置，其特征在于：所述第二注浆装置包括四个压力注浆机构和四个支撑块(11)，压力注浆机构和支撑块(11)交错分布。5.根据权利要求3所述的植入式预制桩注浆装置，其特征在于：所述环形钢筋(10)连接有角钢(13)。6.一种植入式注浆工艺，采用权利要求1～5任一项的植入式预制桩注浆装置，其特征在于：包括以下步骤：步骤A，植桩机就位：植桩机到指定桩位并对中就位；步骤B，引孔作业：采用潜水钻等成孔设备使用泥浆护壁法成孔至设计深度；步骤C，植桩：在成孔泥浆中植入预制桩及注浆装置；步骤D，焊接接桩：上下节桩头之间用电焊焊接接桩；步骤E，注浆：使用本发明中植入式预制桩注浆装置进行注浆。7.根据权利要求6所述的一种植入式注浆工艺，其特征在于：所述步骤C中，将第一注浆装置连接于预制桩的底盘，将第二注浆装置连接于桩身靠近底盘的一端，将植入式预制桩注浆装置连同预制桩一同植入桩孔中。8.根据权利要求7所述的一种植入式注浆工艺，其特征在于：所述步骤E包括：步骤a，桩底注浆和步骤b，桩身注浆。9.根据权利要求8所述的一种植入式注浆工艺，其特征在于：所述步骤a，桩底注浆，往第二注浆装置注入水泥浆，对桩底进行注浆，步骤b，桩身注浆，往第一注浆装置通入水泥2CN108005079A权利要求书2/2页浆，同时使第一注浆装置向上移动，实现对桩身进行注浆。3CN108005079A说明书1/5页植入式预制桩注浆装置和
