柔性电极、植入装置和植入式视网膜电刺激器.pdf

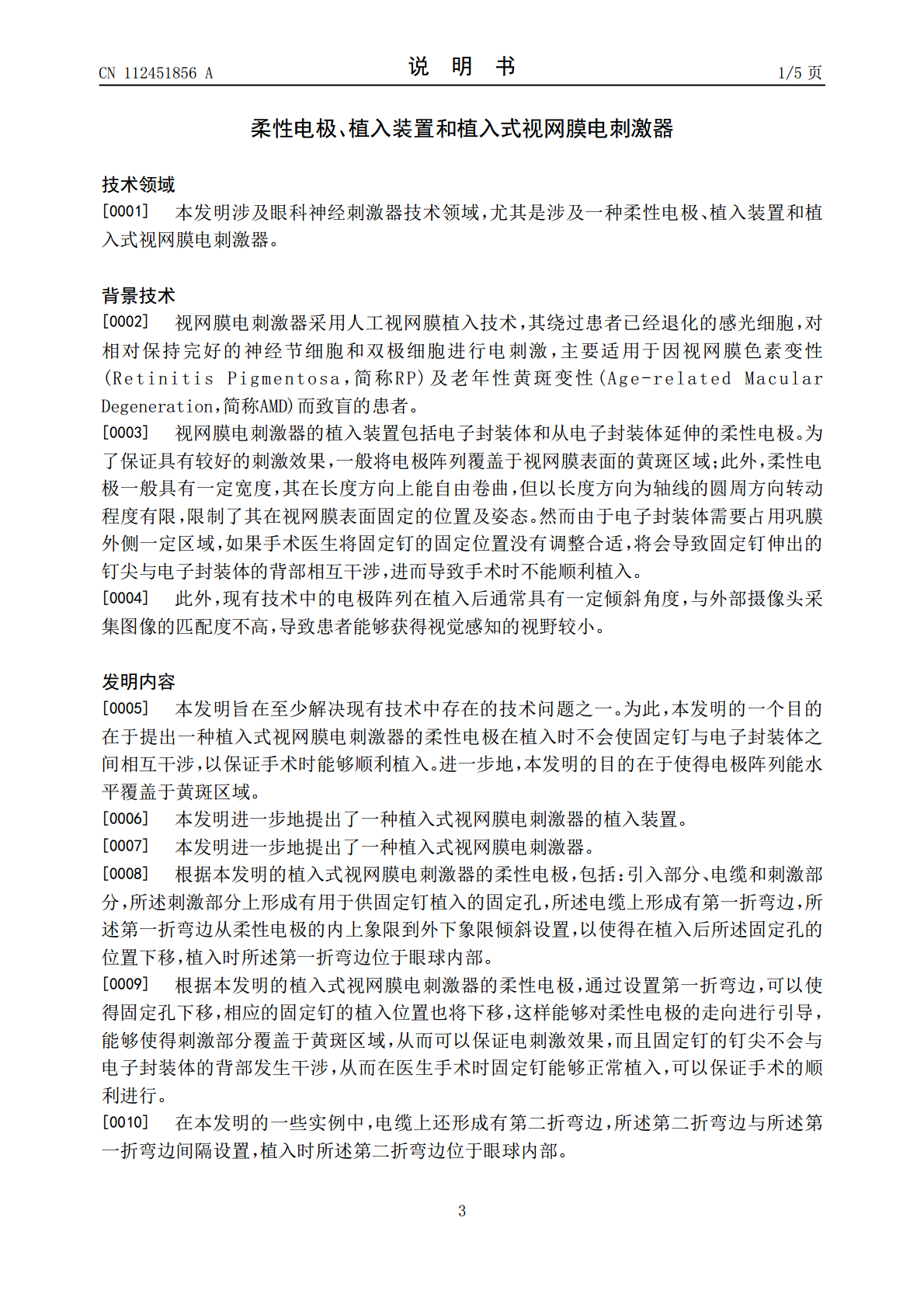

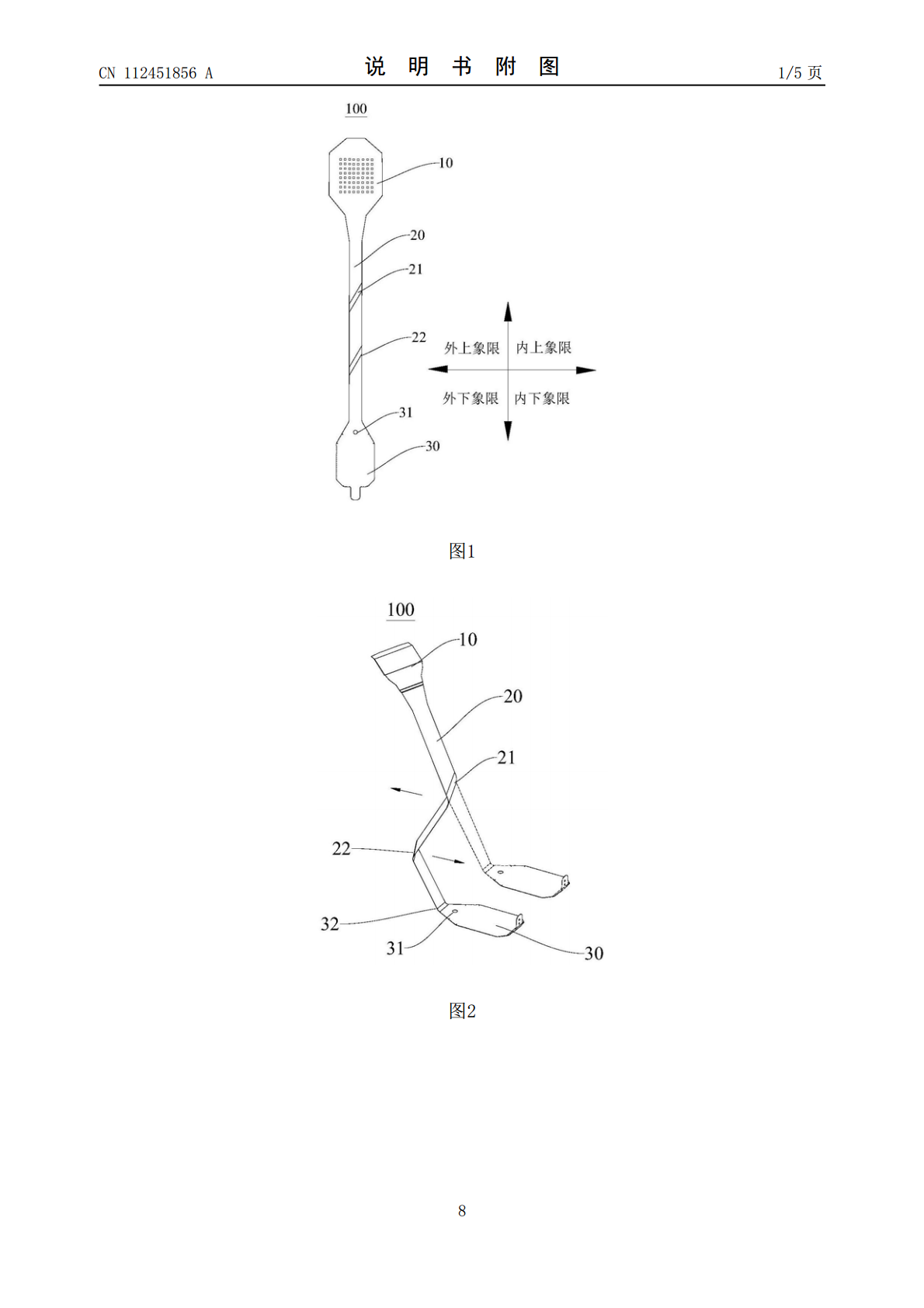

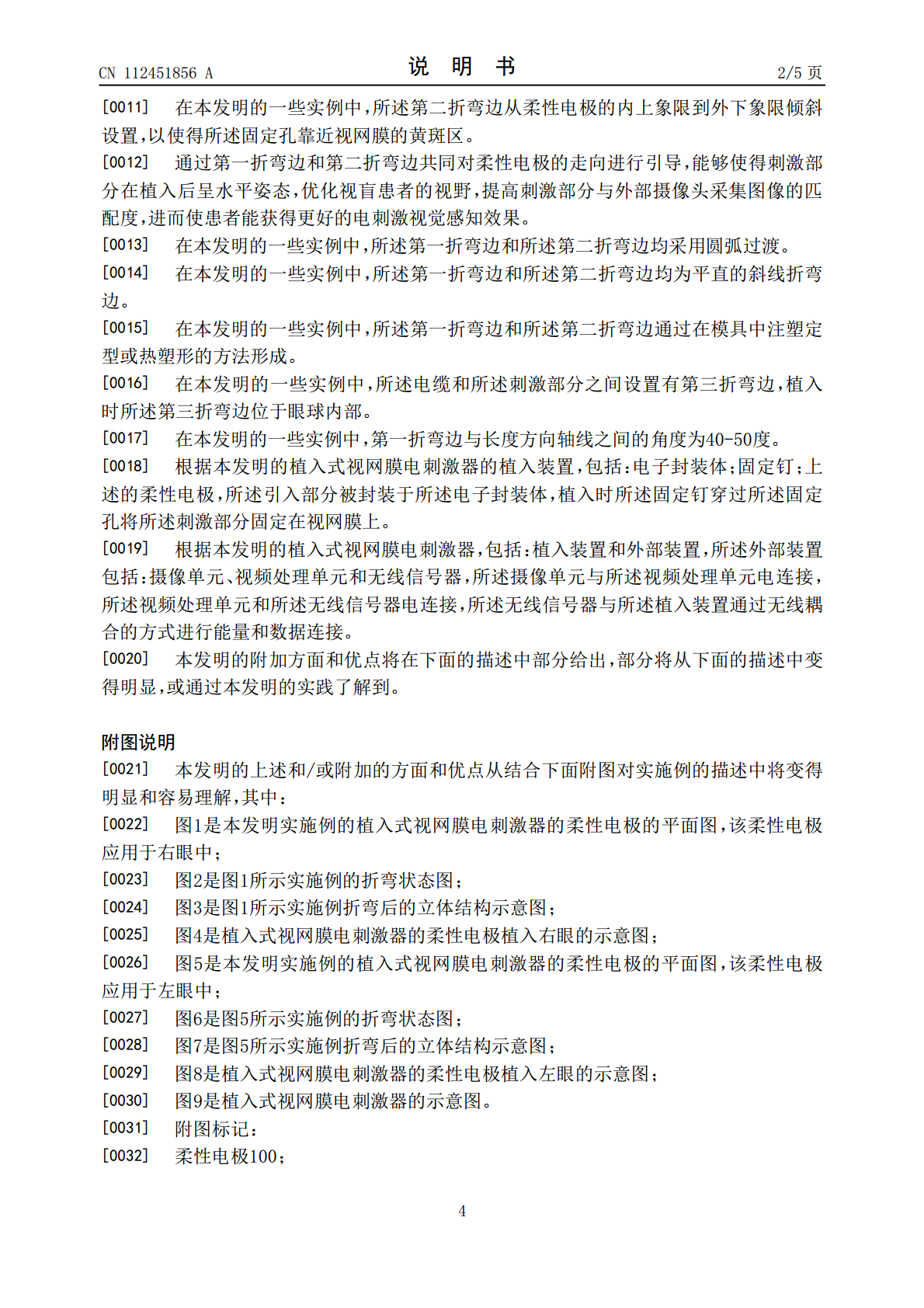

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112451856A(43)申请公布日2021.03.09(21)申请号202011435050.4(22)申请日2020.12.10(71)申请人微智医疗器械有限公司地址410100湖南省长沙市经济技术开发区东六路南段77号金科亿达科技新城C2栋一层(72)发明人戴聿昌庞长林潘伟维(74)专利代理机构北京景闻知识产权代理有限公司11742代理人张强(51)Int.Cl.A61N1/36(2006.01)A61N1/375(2006.01)A61N1/05(2006.01)权利要求书1页说明书5页附图5页(54)发明名称柔性电极、植入装置和植入式视网膜电刺激器(57)摘要本发明公开了一种柔性电极、植入装置和植入式视网膜电刺激器。柔性电极包括：引入部分、电缆和刺激部分，所述刺激部分上形成有用于供固定钉植入的固定孔，所述电缆上形成有第一折弯边，所述第一折弯边从柔性电极的内上象限到外下象限倾斜设置，以使得在植入后所述固定孔的位置下移，植入时所述第一折弯边位于眼球内部。由此，通过设置第一折弯边，使固定孔的位置下移，从而使得固定钉调整至适宜位置，可以避免固定钉的钉尖和电子封装体的背部发生干涉。本发明还可以设置第二折弯边，能够使得刺激部分在植入后呈水平姿态，优化视盲患者的视野，提高刺激部分与外部摄像头采集图像的匹配度，进而使患者能获得更好的电刺激视觉感知效果。CN112451856ACN112451856A权利要求书1/1页1.一种植入式视网膜电刺激器的柔性电极，其特征在于，包括：引入部分、电缆和刺激部分，所述刺激部分上形成有用于供固定钉植入的固定孔，所述电缆上形成有第一折弯边，所述第一折弯边从所述柔性电极的内上象限到外下象限倾斜设置，以使得在植入后所述固定孔的位置下移，植入时所述第一折弯边位于眼球内部。2.根据权利要求1所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述电缆上还形成有第二折弯边，所述第二折弯边与所述第一折弯边间隔设置，植入时所述第二折弯边位于眼球内部。3.根据权利要求2所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述第二折弯边从所述柔性电极的内上象限到外下象限倾斜设置，以使得所述固定孔靠近视网膜的黄斑区。4.根据权利要求2所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述第一折弯边和所述第二折弯边均采用圆弧过渡。5.根据权利要求2所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述第一折弯边和所述第二折弯边均为平直的斜线折弯边。6.根据权利要求2所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述第一折弯边和所述第二折弯边通过在模具中注塑定型或热塑形的方法形成。7.根据权利要求1-6中任一项所述的植入式视网膜电刺激器的柔性电极，其特征在于，所述电缆和所述刺激部分之间设置有第三折弯边，植入时所述第三折弯边位于眼球内部。8.根据权利要求1-6中任一项所述的植入式视网膜电刺激器的柔性电极，其特征在于，第一折弯边与长度方向轴线之间的角度为40-50度。9.一种植入式视网膜电刺激器的植入装置，其特征在于，包括：电子封装体；固定钉；权利要求1-8中任一项所述的植入式视网膜电刺激器的柔性电极，所述引入部分被封装于所述电子封装体，植入时所述固定钉穿过所述固定孔将所述刺激部分固定在视网膜上。10.一种植入式视网膜电刺激器，其特征在于，包括：根据权利要求9所述的植入装置；外部装置，所述外部装置包括：摄像单元、视频处理单元和无线信号器，所述摄像单元与所述视频处理单元电连接，所述视频处理单元和所述无线信号器电连接，所述无线信号器与所述植入装置通过无线耦合的方式进行能量和数据连接。2CN112451856A说明书1/5页柔性电极、植入装置和植入式视网膜电刺激器技术领域[0001]本发明涉及眼科神经刺激器技术领域，尤其是涉及一种柔性电极、植入装置和植入式视网膜电刺激器。背景技术[0002]视网膜电刺激器采用人工视网膜植入技术，其绕过患者已经退化的感光细胞，对相对保持完好的神经节细胞和双极细胞进行电刺激，主要适用于因视网膜色素变性(RetinitisPigmentosa，简称RP)及老年性黄斑变性(Age-relatedMacularDegeneration，简称AMD)而致盲的患者。[0003]视网膜电刺激器的植入装置包括电子封装体和从电子封装体延伸的柔性电极。为了保证具有较好的刺激效果，一般将电极阵列覆盖于视网膜表面的黄斑区域；此外，柔性电极一般具有一定宽度，其在长度方向上能自由卷曲，但以长度方向为轴线的圆周方向转动程度有限，限制了其在视网膜表面固定的位置及姿态。然而由于电子封装体需要占用巩膜外侧一定区域，如果手术医生将固定钉的固定位置没有调整合适，将
