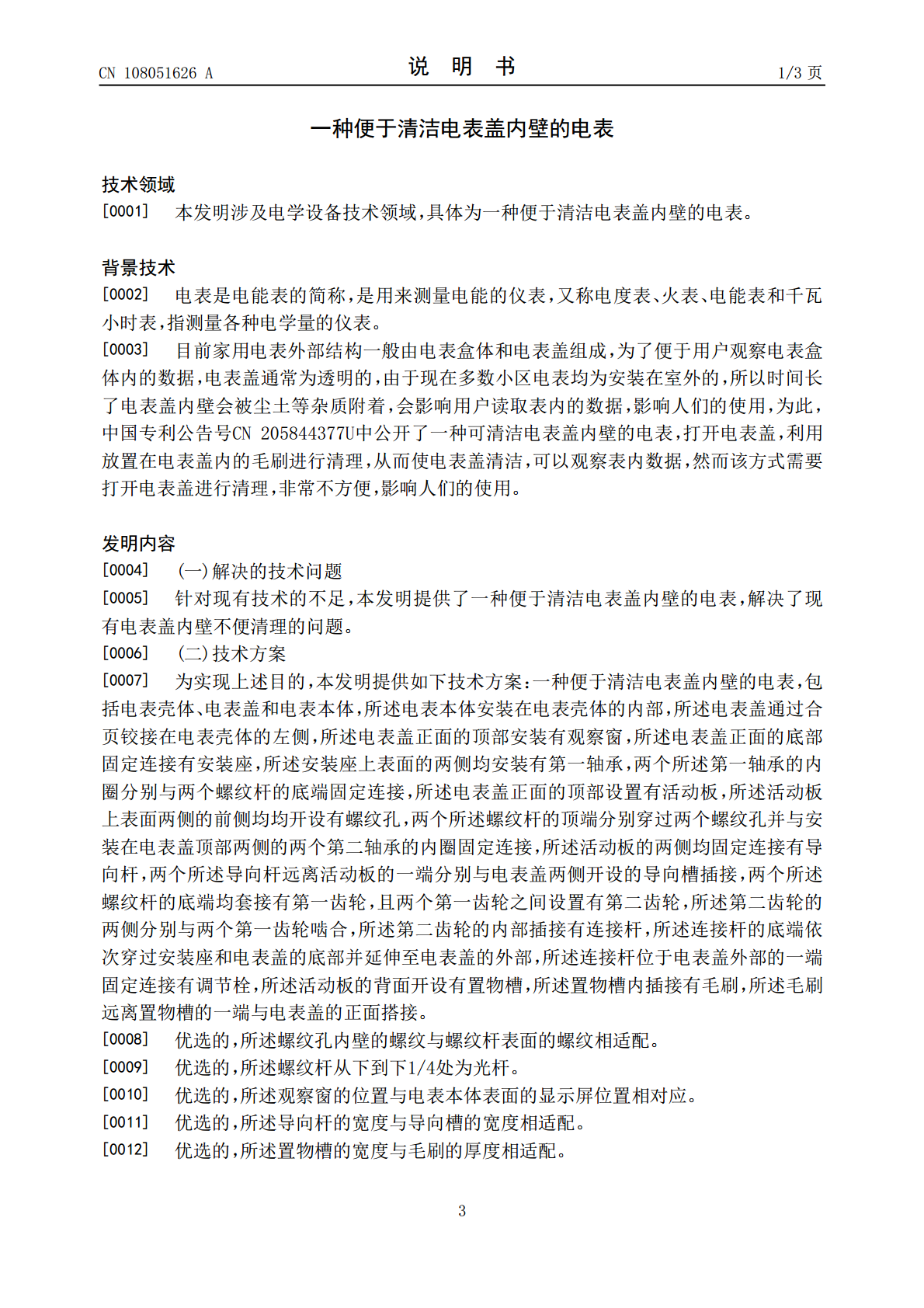

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108051626A(43)申请公布日2018.05.18(21)申请号201711490320.X(22)申请日2017.12.30(71)申请人南京陶特思软件科技有限公司地址211135江苏省南京市江宁区麒麟科技创新园智汇路300号B单元2楼(72)发明人莫梓健(74)专利代理机构南京苏创专利代理事务所(普通合伙)32273代理人张学彪(51)Int.Cl.G01R11/04(2006.01)B08B1/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种便于清洁电表盖内壁的电表(57)摘要本发明涉及电学设备技术领域，且公开了一种便于清洁电表盖内壁的电表，包括电表壳体、电表盖和电表本体，电表本体安装在电表壳体的内部，电表盖通过合页铰接在电表壳体的左侧，电表盖正面的顶部安装有观察窗，电表盖正面的底部固定连接有安装座，安装座上表面的两侧均安装有第一轴承。该便于清洁电表盖内壁的电表，通过设置第一齿轮、第二齿轮、螺纹杆、螺纹孔、活动板和毛刷，转动调节栓，第二齿轮带动第一齿轮转动，从而使螺纹杆转动，然而两个螺纹杆将活动板固定，使得活动板无法随螺纹杆同步转动，同时螺纹孔内部的螺纹使得活动板随螺纹方向移动，从而使得毛刷可以清理电表盖内壁，无需打开电表盖，操作简单，使用方便。CN108051626ACN108051626A权利要求书1/1页1.一种便于清洁电表盖内壁的电表，包括电表壳体(1)、电表盖(2)和电表本体(3)，所述电表本体(3)安装在电表壳体(1)的内部，所述电表盖(2)通过合页(4)铰接在电表壳体(1)的左侧，其特征在于：所述电表盖(2)正面的顶部安装有观察窗(5)，所述电表盖(2)正面的底部固定连接有安装座(6)，所述安装座(6)上表面的两侧均安装有第一轴承(7)，两个所述第一轴承(7)的内圈分别与两个螺纹杆(8)的底端固定连接，所述电表盖(2)正面的顶部设置有活动板(9)，所述活动板(9)上表面两侧的前侧均均开设有螺纹孔(10)，两个所述螺纹杆(8)的顶端分别穿过两个螺纹孔(10)并与安装在电表盖(2)顶部两侧的两个第二轴承(11)的内圈固定连接，所述活动板(9)的两侧均固定连接有导向杆(12)，两个所述导向杆(12)远离活动板(9)的一端分别与电表盖(2)两侧开设的导向槽(13)插接，两个所述螺纹杆(8)的底端均套接有第一齿轮(14)，且两个第一齿轮(14)之间设置有第二齿轮(15)，所述第二齿轮(15)的两侧分别与两个第一齿轮(14)啮合，所述第二齿轮(15)的内部插接有连接杆(16)，所述连接杆(16)的底端依次穿过安装座(6)和电表盖(2)的底部并延伸至电表盖(2)的外部，所述连接杆(16)位于电表盖(2)外部的一端固定连接有调节栓(17)，所述活动板(9)的背面开设有置物槽(18)，所述置物槽(18)内插接有毛刷(19)，所述毛刷(19)远离置物槽(18)的一端与电表盖(2)的正面搭接。2.根据权利要求1所述的一种便于清洁电表盖内壁的电表，其特征在于：所述螺纹孔(10)内壁的螺纹与螺纹杆(8)表面的螺纹相适配。3.根据权利要求1所述的一种便于清洁电表盖内壁的电表，其特征在于：所述螺纹杆(8)从下到下1/4处为光杆。4.根据权利要求1所述的一种便于清洁电表盖内壁的电表，其特征在于：所述观察窗(5)的位置与电表本体(3)表面的显示屏位置相对应。5.根据权利要求1所述的一种便于清洁电表盖内壁的电表，其特征在于：所述导向杆(12)的宽度与导向槽(13)的宽度相适配。6.根据权利要求1所述的一种便于清洁电表盖内壁的电表，其特征在于：所述置物槽(18)的宽度与毛刷(19)的厚度相适配。2CN108051626A说明书1/3页一种便于清洁电表盖内壁的电表技术领域[0001]本发明涉及电学设备技术领域，具体为一种便于清洁电表盖内壁的电表。背景技术[0002]电表是电能表的简称，是用来测量电能的仪表，又称电度表、火表、电能表和千瓦小时表，指测量各种电学量的仪表。[0003]目前家用电表外部结构一般由电表盒体和电表盖组成，为了便于用户观察电表盒体内的数据，电表盖通常为透明的，由于现在多数小区电表均为安装在室外的，所以时间长了电表盖内壁会被尘土等杂质附着，会影响用户读取表内的数据，影响人们的使用，为此，中国专利公告号CN205844377U中公开了一种可清洁电表盖内壁的电表，打开电表盖，利用放置在电表盖内的毛刷进行清理，从而使电表盖清洁，可以观察表内数据，然而该方式需要打开电表盖进行清理，非常不方便，影响人们的使用。发明内容[0004](一)解决的技术问题[0005]针对现有技术的不足，本发明提供了一种便于清洁电表盖内壁的电表，解决了
