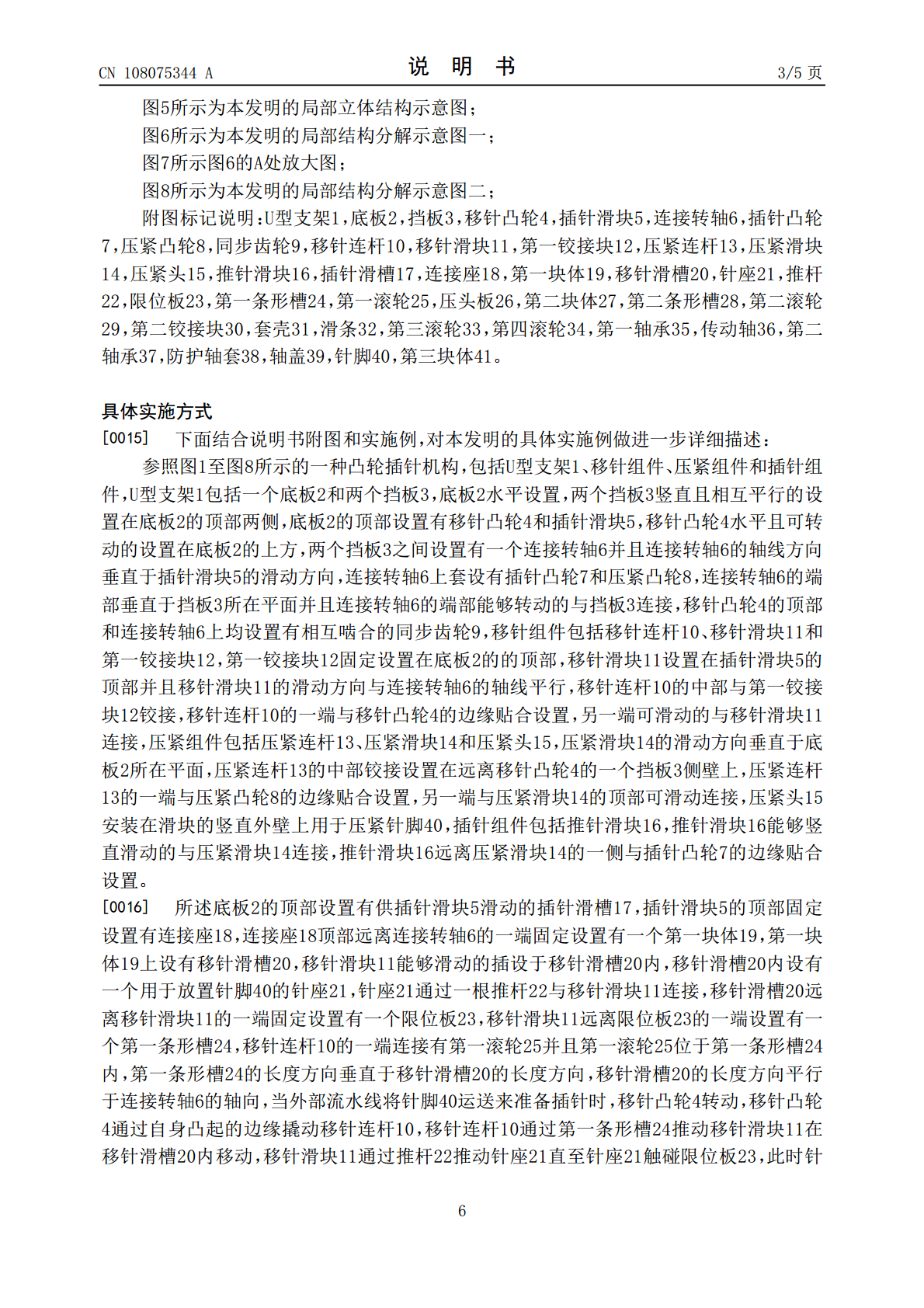

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108075344A(43)申请公布日2018.05.25(21)申请号201810091706.1(22)申请日2018.01.30(71)申请人金少平地址225324江苏省泰州市高港区科技园创业大道北侧116号(72)发明人金少平(51)Int.Cl.H01R43/20(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种凸轮插针机构(57)摘要本发明涉及插针机领域，特别涉及一种凸轮插针机构，包括U型支架、移针组件、压紧组件和插针组件，U型支架包括底板和挡板，底板的顶部设置有移针凸轮和插针滑块，挡板之间设置有一个连接转轴，连接转轴上套设有插针凸轮和压紧凸轮，移针凸轮和连接转轴上均设置有相互啮合的同步齿轮，移针组件包括移针连杆、移针滑块和第一铰接块，压紧组件包括压紧连杆、压紧滑块和压紧头，插针组件包括推针滑块，推针滑块能够竖直滑动的与压紧滑块连接，本发明的一种凸轮插针机构，结构简单巧妙，能够对各类电子器件快速高效的进行插针操作，提高了生产效率。CN108075344ACN108075344A权利要求书1/2页1.一种凸轮插针机构，其特征在于：包括U型支架（1）、移针组件、压紧组件和插针组件，U型支架（1）包括一个底板（2）和两个挡板（3），底板（2）水平设置，两个挡板（3）竖直且相互平行的设置在底板（2）的顶部两侧，底板（2）的顶部设置有移针凸轮（4）和插针滑块（5），移针凸轮（4）水平且可转动的设置在底板（2）的上方，两个挡板（3）之间设置有一个连接转轴（6）并且连接转轴（6）的轴线方向垂直于插针滑块（5）的滑动方向，连接转轴（6）上套设有插针凸轮（7）和压紧凸轮（8），连接转轴（6）的端部垂直于挡板（3）所在平面并且连接转轴（6）的端部能够转动的与挡板（3）连接，移针凸轮（4）的顶部和连接转轴（6）上均设置有相互啮合的同步齿轮（9），移针组件包括移针连杆（10）、移针滑块（11）和第一铰接块（12），第一铰接块（12）固定设置在底板（2）的的顶部，移针滑块（11）设置在插针滑块（5）的顶部并且移针滑块（11）的滑动方向与连接转轴（6）的轴线平行，移针连杆（10）的中部与第一铰接块（12）铰接，移针连杆（10）的一端与移针凸轮（4）的边缘贴合设置，另一端可滑动的与移针滑块（11）连接，压紧组件包括压紧连杆（13）、压紧滑块（14）和压紧头（15），压紧滑块（14）的滑动方向垂直于底板（2）所在平面，压紧连杆（13）的中部铰接设置在远离移针凸轮（4）的一个挡板（3）侧壁上，压紧连杆（13）的一端与压紧凸轮（8）的边缘贴合设置，另一端与压紧滑块（14）的顶部可滑动连接，压紧头（15）安装在滑块的竖直外壁上用于压紧针脚（40），插针组件包括推针滑块（16），推针滑块（16）能够竖直滑动的与压紧滑块（14）连接，推针滑块（16）远离压紧滑块（14）的一侧与插针凸轮（7）的边缘贴合设置。2.根据权利要求1所述的一种凸轮插针机构，其特征在于：所述底板（2）的顶部设置有供插针滑块（5）滑动的插针滑槽（17），插针滑块（5）的顶部固定设置有连接座（18），连接座（18）顶部远离连接转轴（6）的一端固定设置有一个第一块体（19），第一块体（19）上设有移针滑槽（20），移针滑块（11）能够滑动的插设于移针滑槽（20）内，移针滑槽（20）内设有一个用于放置针脚（40）的针座（21），针座（21）通过一根推杆（22）与移针滑块（11）连接，移针滑槽（20）远离移针滑块（11）的一端固定设置有一个限位板（23），移针滑块（11）远离限位板（23）的一端设置有一个第一条形槽（24），移针连杆（10）的一端连接有第一滚轮（25）并且第一滚轮（25）位于第一条形槽（24）内，第一条形槽（24）的长度方向垂直于移针滑槽（20）的长度方向，移针滑槽（20）的长度方向平行于连接转轴（6）的轴向。3.根据权利要求2所述的一种凸轮插针机构，其特征在于：所述压紧滑块（14）与第一块体（19）之间贴合设置有一个压头板（26），压紧头（15）固定安装在压紧板靠近第一块体（19）的一侧并且压紧头（15）位于针座（21）的正上方，压头板（26）远离压紧头（15）的一侧与压紧滑块（14）固定连接，压头板（26）的顶部固定连接有一个供压紧连杆（13）端部连接的第二块体（27），第二块体（27）上设置有第二条形槽（28），压紧连杆（13）靠近第二块体（27）的一端连接有第二滚轮（29）并且第二滚轮（29）位于第二条形槽（28）内。4.根据权利要求3所述的一种凸轮插针机构，其特征在于：所述压紧连杆（13）的中部通过第二铰接块（30）与挡板（3）侧壁连接，第二铰接块（30）的底部与压紧连杆
