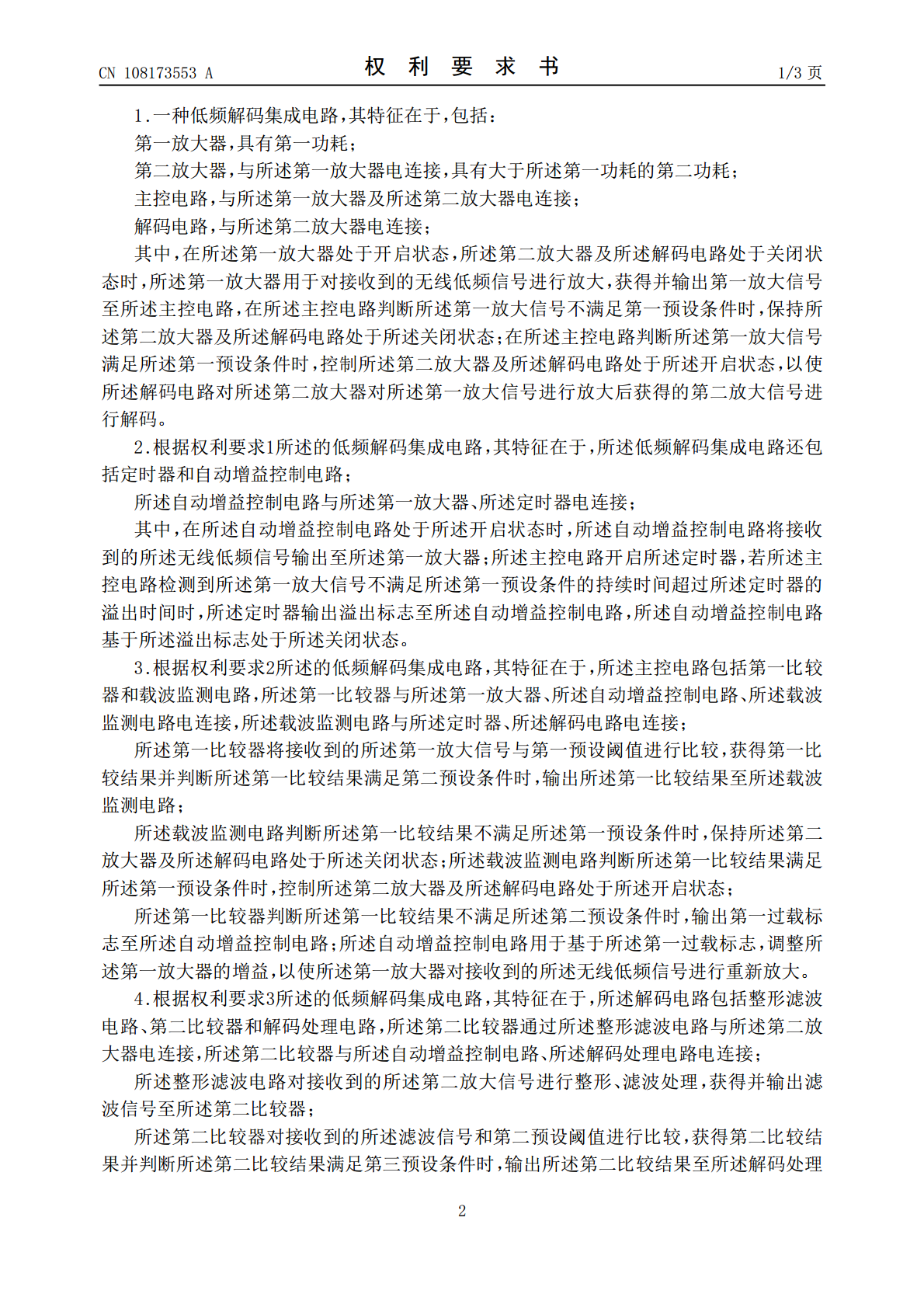

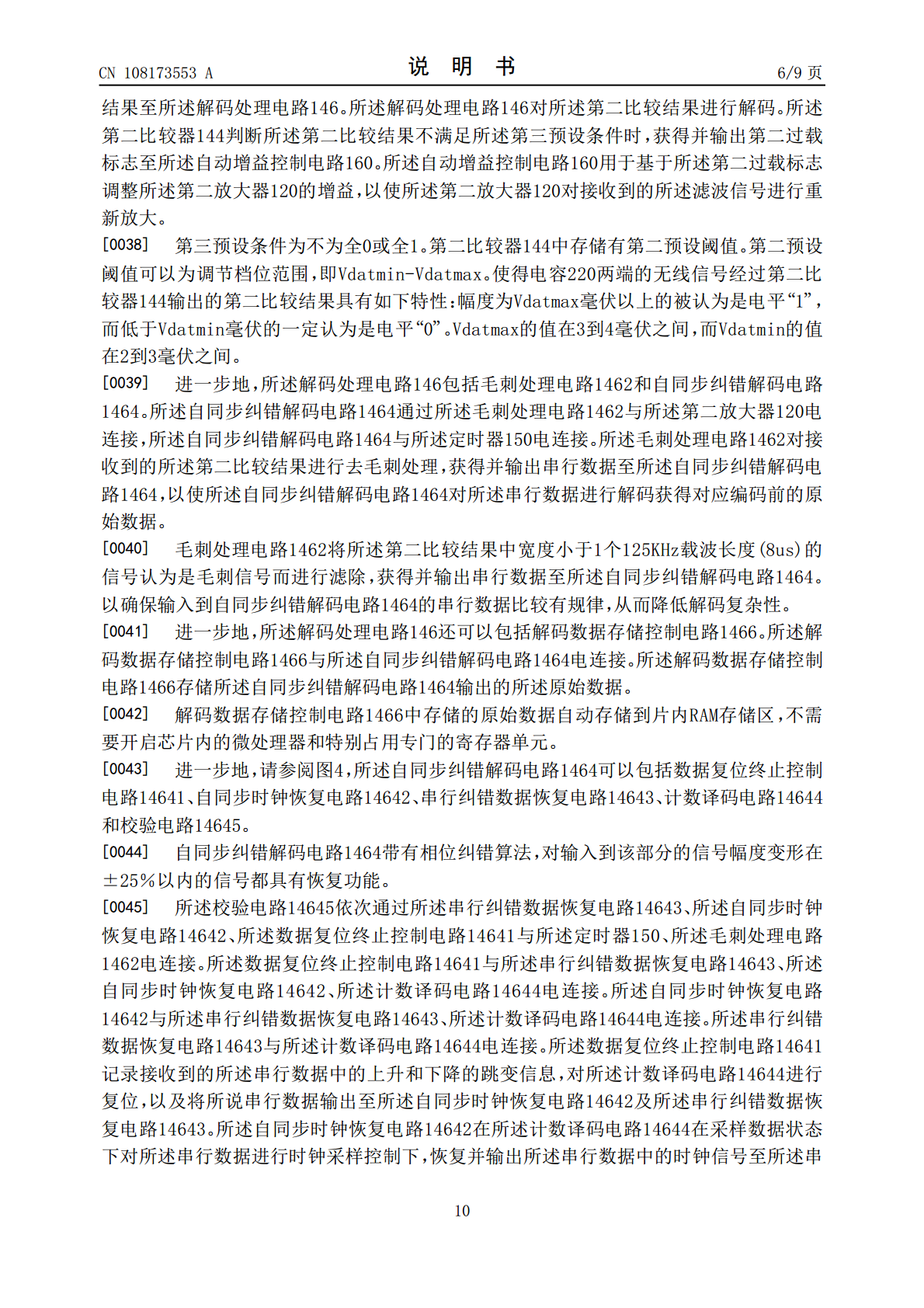

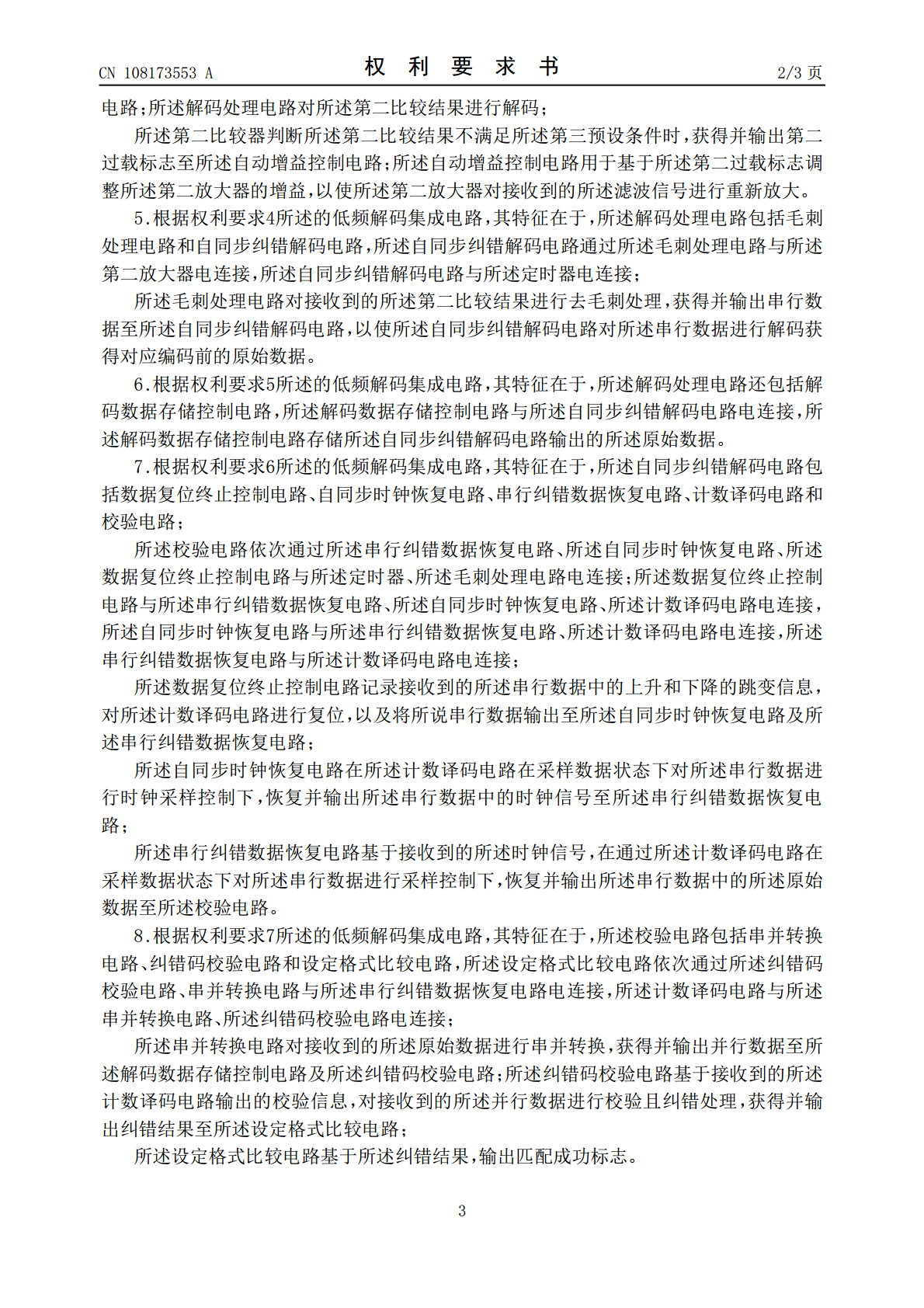

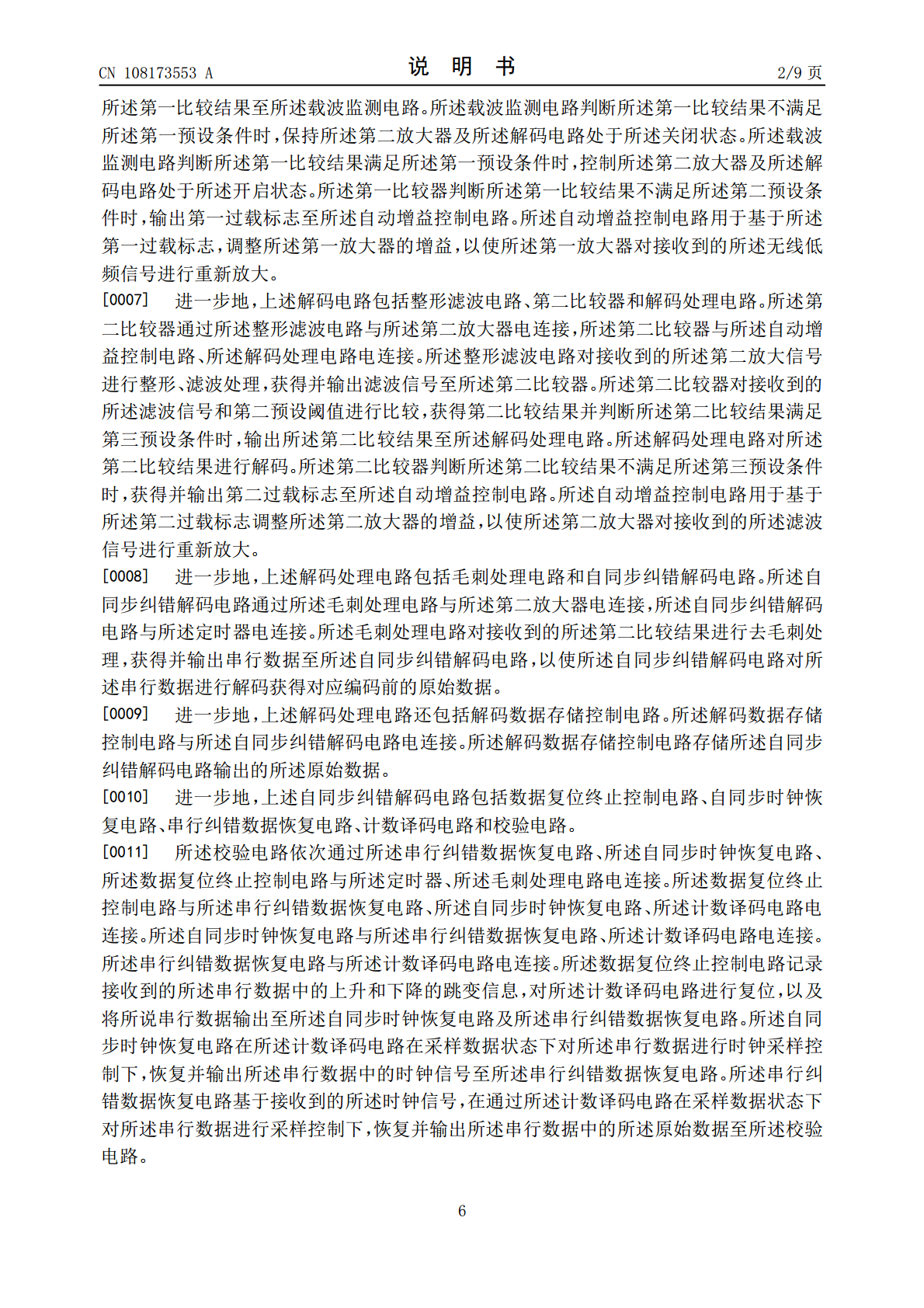

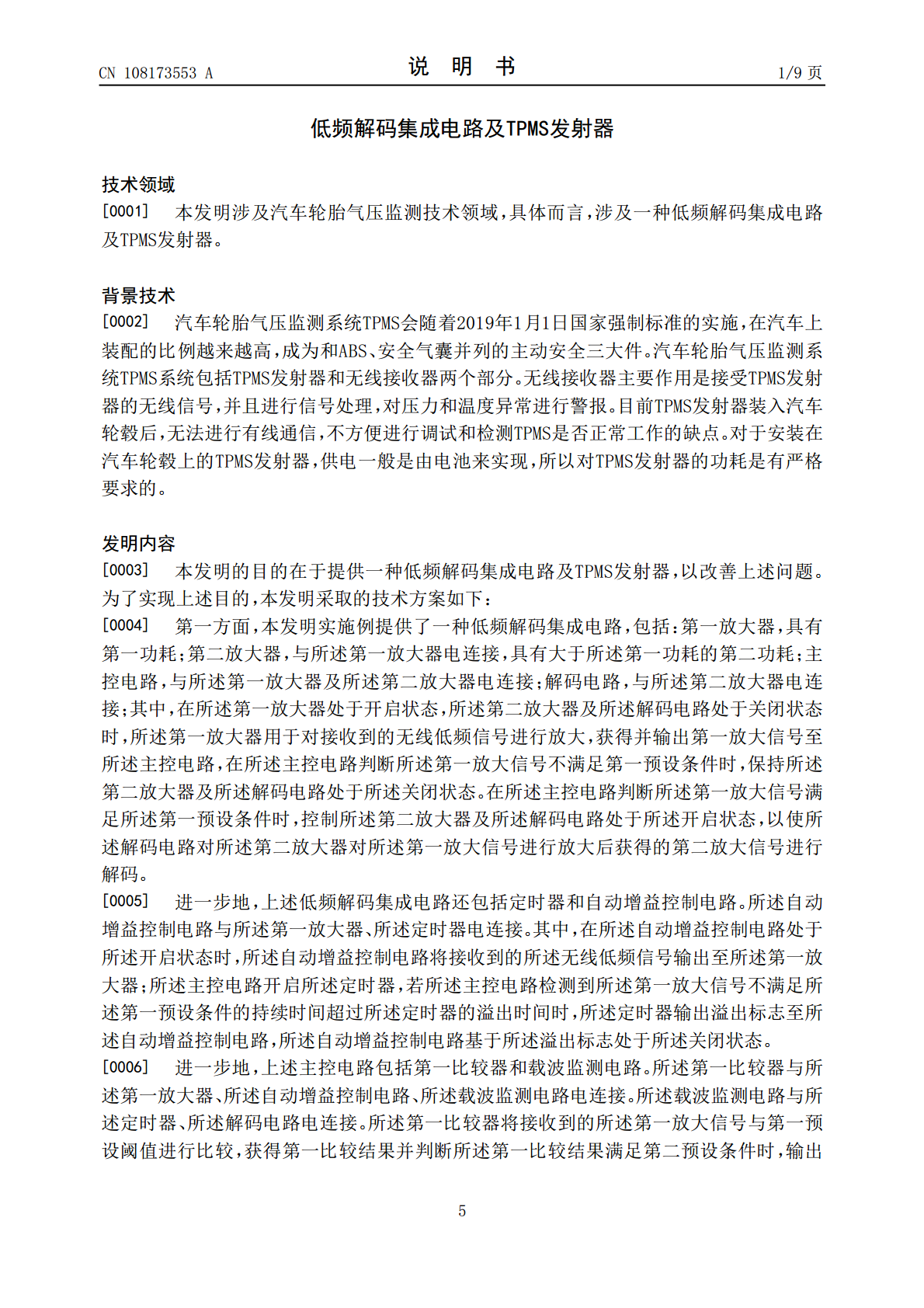

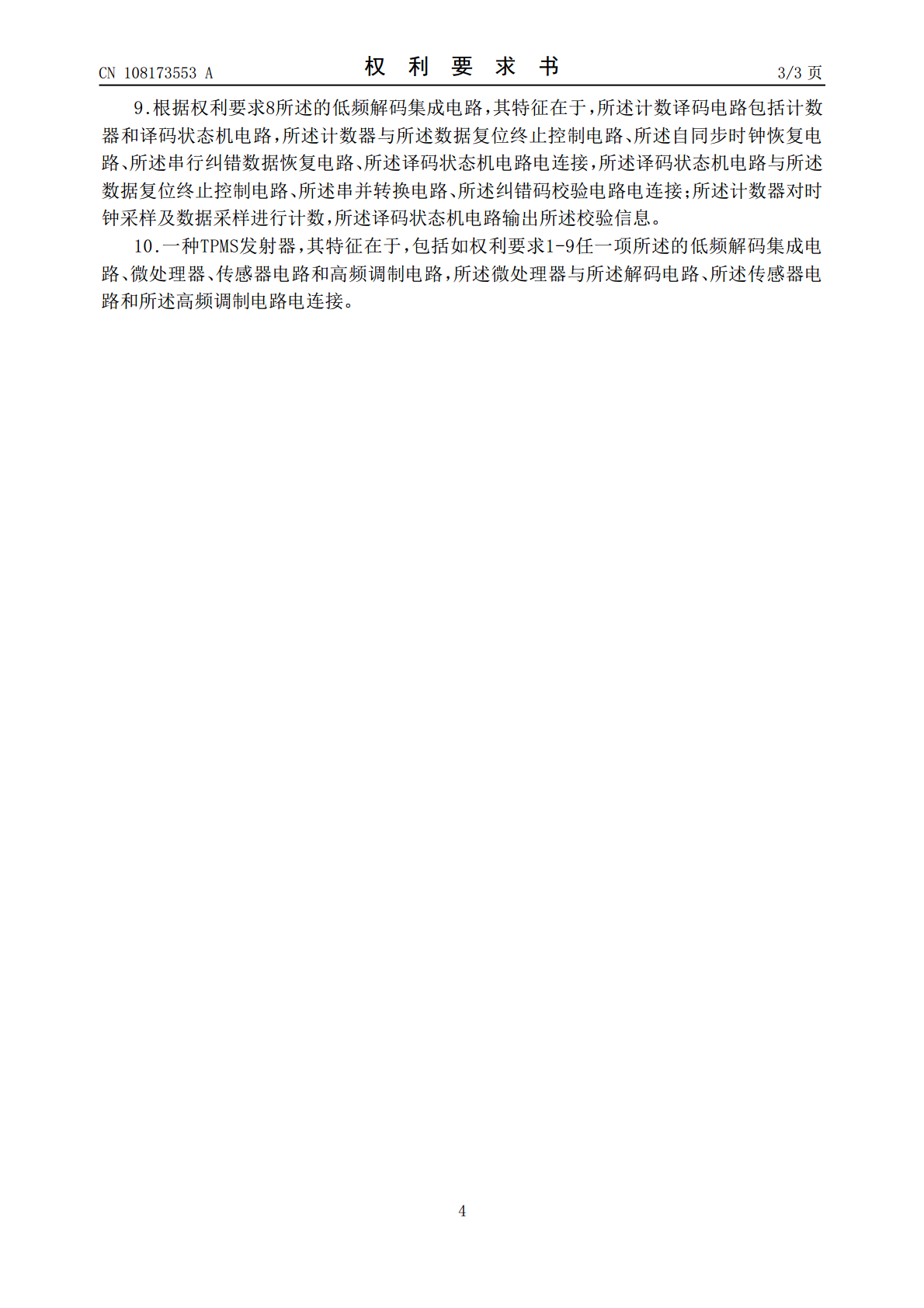

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108173553A(43)申请公布日2018.06.15(21)申请号201810173126.7(22)申请日2018.03.01(71)申请人宁波琻捷电子科技有限公司地址315000浙江省宁波市杭州湾新区滨海四路262号312-07室(72)发明人徐红如(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人张海洋(51)Int.Cl.H04B1/04(2006.01)H04B1/16(2006.01)权利要求书3页说明书9页附图4页(54)发明名称低频解码集成电路及TPMS发射器(57)摘要本发明实施例提供了一种低频解码集成电路及TPMS发射器，涉及汽车轮胎气压监测技术领域。低频解码集成电路包括：第一放大器，具有第一功耗；第二放大器，与第一放大器电连接，具有大于第一功耗的第二功耗；主控电路，与第一放大器及第二放大器电连接；解码电路，与第二放大器电连接；其中，在第一放大器处于开启状态，第二放大器及解码电路处于关闭状态时，第一放大器用于对接收到的无线低频信号进行放大，获得并输出第一放大信号至主控电路，在主控电路判断所述第一放大信号不满足第一预设条件时，保持第二放大器及解码电路处于关闭状态。设置主控电路，控制第二放大器和解码电路的关或开状态，从而降低功耗，节省电。CN108173553ACN108173553A权利要求书1/3页1.一种低频解码集成电路，其特征在于，包括：第一放大器，具有第一功耗；第二放大器，与所述第一放大器电连接，具有大于所述第一功耗的第二功耗；主控电路，与所述第一放大器及所述第二放大器电连接；解码电路，与所述第二放大器电连接；其中，在所述第一放大器处于开启状态，所述第二放大器及所述解码电路处于关闭状态时，所述第一放大器用于对接收到的无线低频信号进行放大，获得并输出第一放大信号至所述主控电路，在所述主控电路判断所述第一放大信号不满足第一预设条件时，保持所述第二放大器及所述解码电路处于所述关闭状态；在所述主控电路判断所述第一放大信号满足所述第一预设条件时，控制所述第二放大器及所述解码电路处于所述开启状态，以使所述解码电路对所述第二放大器对所述第一放大信号进行放大后获得的第二放大信号进行解码。2.根据权利要求1所述的低频解码集成电路，其特征在于，所述低频解码集成电路还包括定时器和自动增益控制电路；所述自动增益控制电路与所述第一放大器、所述定时器电连接；其中，在所述自动增益控制电路处于所述开启状态时，所述自动增益控制电路将接收到的所述无线低频信号输出至所述第一放大器；所述主控电路开启所述定时器，若所述主控电路检测到所述第一放大信号不满足所述第一预设条件的持续时间超过所述定时器的溢出时间时，所述定时器输出溢出标志至所述自动增益控制电路，所述自动增益控制电路基于所述溢出标志处于所述关闭状态。3.根据权利要求2所述的低频解码集成电路，其特征在于，所述主控电路包括第一比较器和载波监测电路，所述第一比较器与所述第一放大器、所述自动增益控制电路、所述载波监测电路电连接，所述载波监测电路与所述定时器、所述解码电路电连接；所述第一比较器将接收到的所述第一放大信号与第一预设阈值进行比较，获得第一比较结果并判断所述第一比较结果满足第二预设条件时，输出所述第一比较结果至所述载波监测电路；所述载波监测电路判断所述第一比较结果不满足所述第一预设条件时，保持所述第二放大器及所述解码电路处于所述关闭状态；所述载波监测电路判断所述第一比较结果满足所述第一预设条件时，控制所述第二放大器及所述解码电路处于所述开启状态；所述第一比较器判断所述第一比较结果不满足所述第二预设条件时，输出第一过载标志至所述自动增益控制电路；所述自动增益控制电路用于基于所述第一过载标志，调整所述第一放大器的增益，以使所述第一放大器对接收到的所述无线低频信号进行重新放大。4.根据权利要求3所述的低频解码集成电路，其特征在于，所述解码电路包括整形滤波电路、第二比较器和解码处理电路，所述第二比较器通过所述整形滤波电路与所述第二放大器电连接，所述第二比较器与所述自动增益控制电路、所述解码处理电路电连接；所述整形滤波电路对接收到的所述第二放大信号进行整形、滤波处理，获得并输出滤波信号至所述第二比较器；所述第二比较器对接收到的所述滤波信号和第二预设阈值进行比较，获得第二比较结果并判断所述第二比较结果满足第三预设条件时，输出所述第二比较结果至所述解码处理2CN108173553A权利要求书2/3页电路；所述解码处理电路对所述第二比较结果进行解码；所述第二比较器判断所述第二比较结果不满足所述第三预设条件时，获得并输出第二过载标志至所述自动增益控制电路；所述自动增益控制电路用于基于所述第二过载
