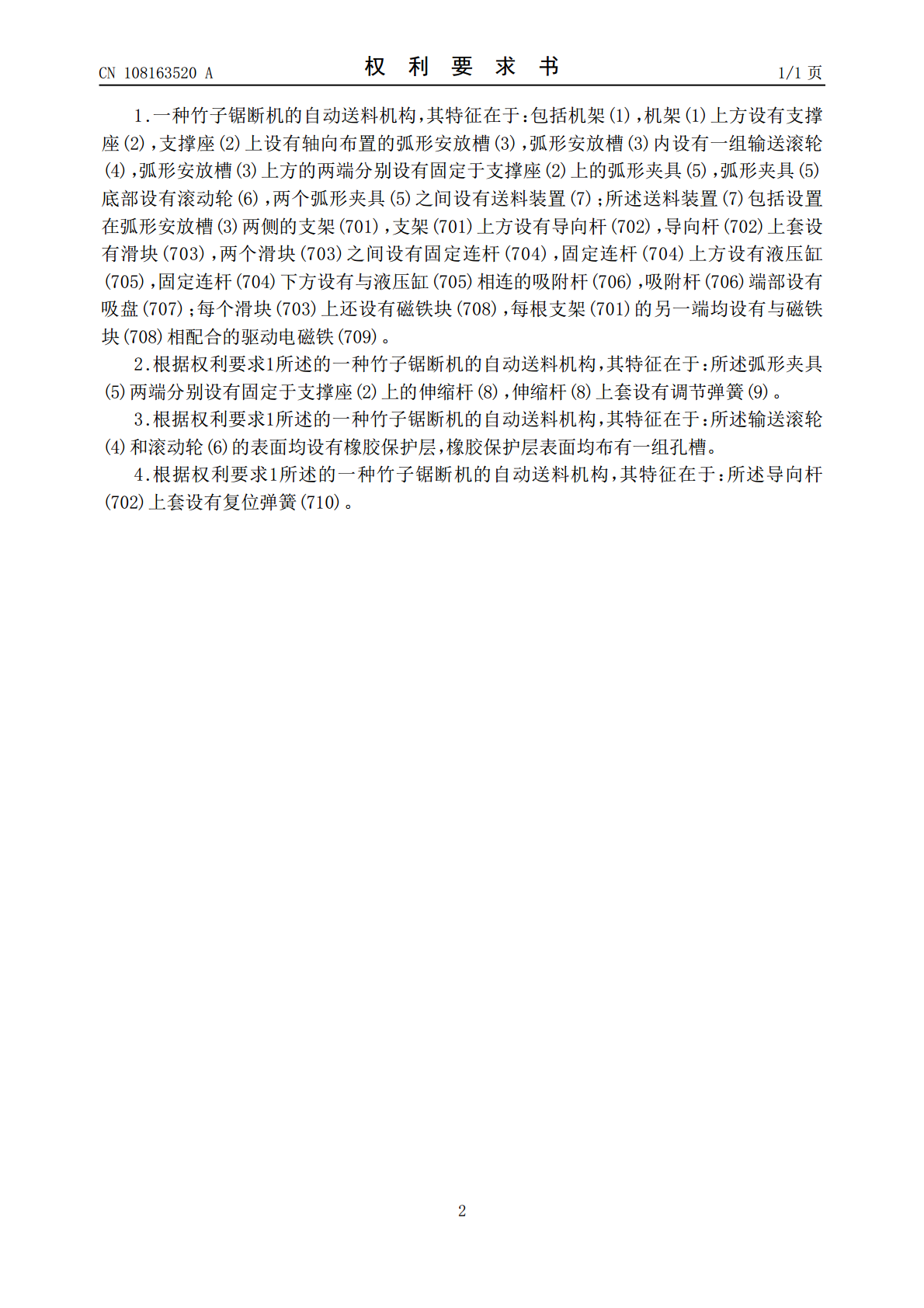

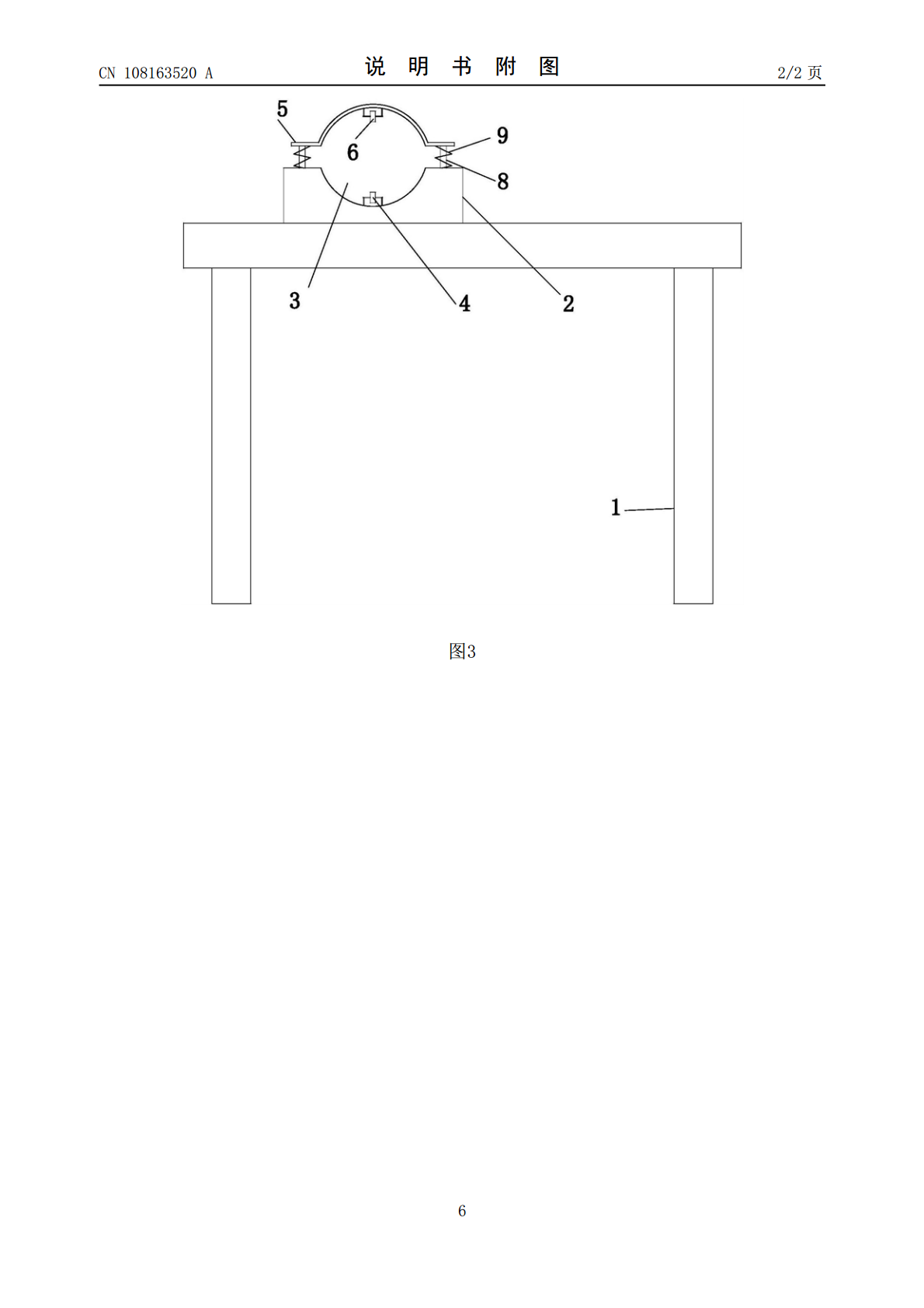

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108163520A(43)申请公布日2018.06.15(21)申请号201810218327.4(22)申请日2018.03.16(71)申请人安吉恒盛竹木有限公司地址313300浙江省湖州市安吉县经济开发区塘浦工业区(72)发明人盛宏(74)专利代理机构杭州新源专利事务所(普通合伙)33234代理人郑双根(51)Int.Cl.B65G47/74(2006.01)B27J1/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种竹子锯断机的自动送料机构(57)摘要本发明公开了一种竹子锯断机的自动送料机构，包括机架(1)，机架(1)上方设有支撑座(2)，支撑座(2)上设有轴向布置的弧形安放槽(3)，弧形安放槽(3)内设有一组输送滚轮(4)，弧形安放槽(3)上方的两端分别设有固定于支撑座(2)上的弧形夹具(5)，弧形夹具(5)底部设有滚动轮(6)，两个弧形夹具(5)之间设有送料装置(7)。本发明具有操作方便和工人劳动强度小的特点。CN108163520ACN108163520A权利要求书1/1页1.一种竹子锯断机的自动送料机构，其特征在于：包括机架(1)，机架(1)上方设有支撑座(2)，支撑座(2)上设有轴向布置的弧形安放槽(3)，弧形安放槽(3)内设有一组输送滚轮(4)，弧形安放槽(3)上方的两端分别设有固定于支撑座(2)上的弧形夹具(5)，弧形夹具(5)底部设有滚动轮(6)，两个弧形夹具(5)之间设有送料装置(7)；所述送料装置(7)包括设置在弧形安放槽(3)两侧的支架(701)，支架(701)上方设有导向杆(702)，导向杆(702)上套设有滑块(703)，两个滑块(703)之间设有固定连杆(704)，固定连杆(704)上方设有液压缸(705)，固定连杆(704)下方设有与液压缸(705)相连的吸附杆(706)，吸附杆(706)端部设有吸盘(707)；每个滑块(703)上还设有磁铁块(708)，每根支架(701)的另一端均设有与磁铁块(708)相配合的驱动电磁铁(709)。2.根据权利要求1所述的一种竹子锯断机的自动送料机构，其特征在于：所述弧形夹具(5)两端分别设有固定于支撑座(2)上的伸缩杆(8)，伸缩杆(8)上套设有调节弹簧(9)。3.根据权利要求1所述的一种竹子锯断机的自动送料机构，其特征在于：所述输送滚轮(4)和滚动轮(6)的表面均设有橡胶保护层，橡胶保护层表面均布有一组孔槽。4.根据权利要求1所述的一种竹子锯断机的自动送料机构，其特征在于：所述导向杆(702)上套设有复位弹簧(710)。2CN108163520A说明书1/2页一种竹子锯断机的自动送料机构技术领域[0001]本发明涉及一种锯断机，特别是一种竹子锯断机的自动送料机构。背景技术[0002]竹子在加工之前都需要进行切断处理，竹子切断需要使用锯断机。锯断机在进行切割作业时，需要通过人工进行固定，这样不仅操作比较麻烦，而且工人的劳动强度也较大。同时，现有的锯断机需要人工进行调整竹子的切割长度，这样也会增加工人的劳动强度。因此，现有的技术存在着操作麻烦和人工劳动强度大的问题。发明内容[0003]本发明的目的在于，提供一种竹子锯断机的自动送料机构。本发明具有操作方便和工人劳动强度小的特点。[0004]本发明的技术方案：一种竹子锯断机的自动送料机构，包括机架，机架上方设有支撑座，支撑座上设有轴向布置的弧形安放槽，弧形安放槽内设有一组输送滚轮，弧形安放槽上方的两端分别设有固定于支撑座上的弧形夹具，弧形夹具底部设有滚动轮，两个弧形夹具之间设有送料装置；所述送料装置包括设置在弧形安放槽两侧的支架，支架上方设有导向杆，导向杆上套设有滑块，两个滑块之间设有固定连杆，固定连杆上方设有液压缸，固定连杆下方设有与液压缸相连的吸附杆，吸附杆端部设有吸盘；每个滑块上还设有磁铁块，每根支架的另一端均设有与磁铁块相配合的驱动电磁铁。[0005]前述的一种竹子锯断机的自动送料机构中，所述弧形夹具两端分别设有固定于支撑座上的伸缩杆，伸缩杆上套设有调节弹簧。[0006]前述的一种竹子锯断机的自动送料机构中，所述输送滚轮和滚动轮的表面均设有橡胶保护层，橡胶保护层表面均布有一组孔槽。[0007]前述的一种竹子锯断机的自动送料机构中，所述导向杆上套设有复位弹簧。[0008]与现有技术相比，本发明通过在机架一端设置支撑座，支撑座上设有轴向布置的弧形安放槽，用于放置竹子，同时弧形结构的弧形安放槽可以起到一定的定位目的；通过在弧形安放槽内设置输送滚轮，便于竹子的输送；通过在弧形安放槽上方设置弧形夹具，对竹子进行初步的定位，同时在弧形夹具下方设置滚动轮，便于进一步输送竹子，弧形夹具与支撑座之间设置伸缩杆和调
