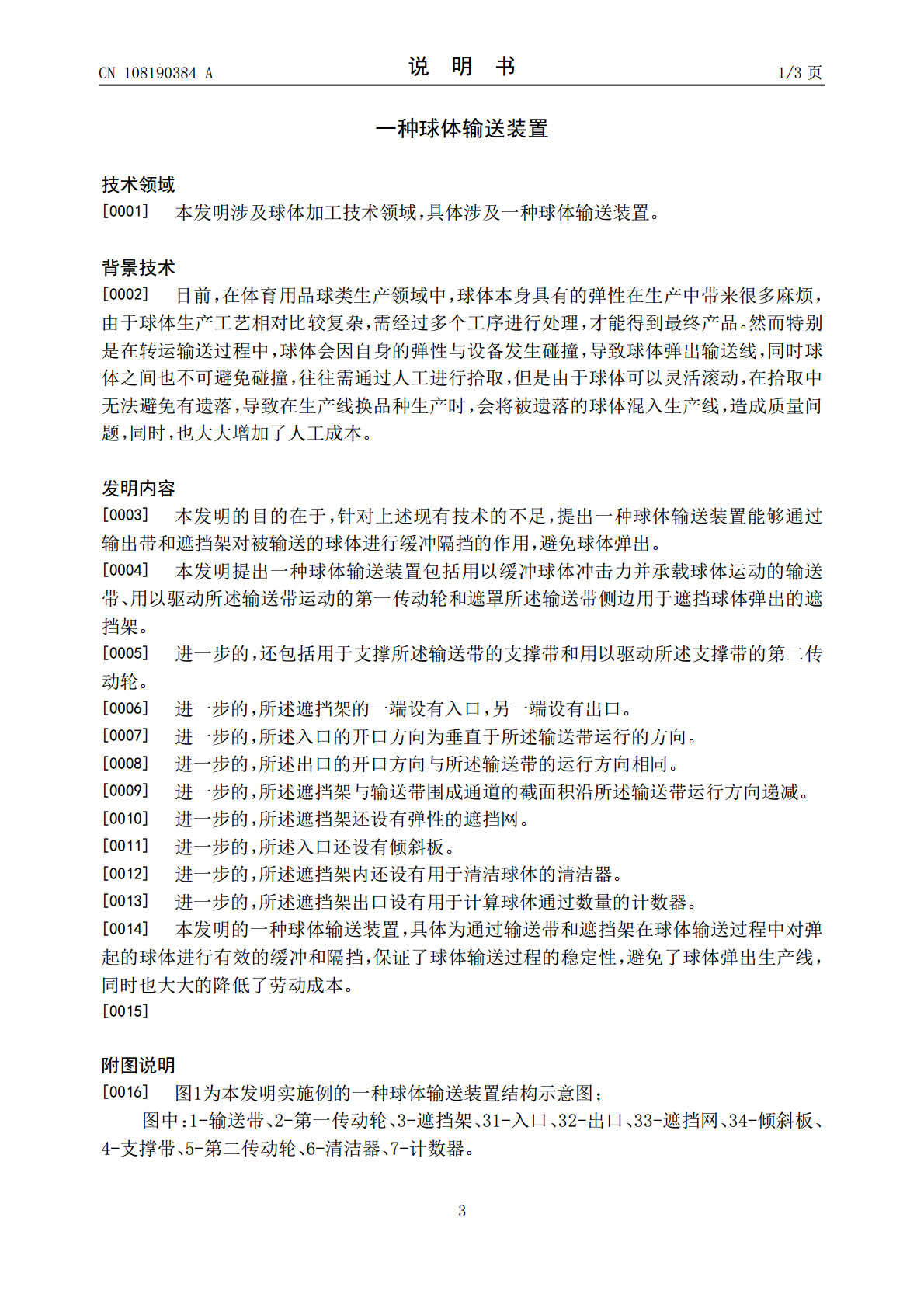

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108190384A(43)申请公布日2018.06.22(21)申请号201810066218.5(22)申请日2018.01.24(71)申请人安吉县良朋文体用品厂地址313000浙江省湖州市天子湖镇良朋村(72)发明人汪华银(74)专利代理机构杭州千克知识产权代理有限公司33246代理人赵卫康(51)Int.Cl.B65G21/20(2006.01)A63B47/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种球体输送装置(57)摘要本发明涉及球体加工技术领域,具体涉及一种球体输送装置。包括用以缓冲球体冲击力并承载球体运动的输送带、用以驱动所述输送带运动的第一传动轮和遮罩于所述输送带上侧用于遮挡球体弹出的遮挡架。通过输送带和遮挡架在球体输送过程中对弹起的球体进行有效的缓冲和隔挡,保证了球体输送过程的稳定性,避免了球体弹出生产线,同时也大大的降低了劳动成本。CN108190384ACN108190384A权利要求书1/1页1.一种球体输送装置,其特征在于:包括用以缓冲球体冲击力并承载球体运动的输送带(1)、用以驱动所述输送带(1)运动的第一传动轮(2)和遮罩所述输送带(1)侧边的用于遮挡球体弹出的遮挡架(3)。2.如权利要求1所述的一种球体输送装置,其特征在于:还包括用于支撑所述输送带(1)的支撑带(4)和用以驱动所述支撑带(4)的第二传动轮(5)。3.如权利要求1所述的一种球体输送装置,其特征在于:所述遮挡架(3)的一端设有入口(31),另一端设有出口(32)。4.如权利要求3所述的一种球体输送装置,其特征在于:所述入口(31)的开口方向为垂直于所述输送带(1)运行的方向。5.如权利要求3所述的一种球体输送装置,其特征在于:所述出口(32)的开口方向与所述输送带(1)的运行方向相同。6.如权利要求1所述的一种球体输送装置,其特征在于:所述遮挡架(3)与输送带(1)围成通道的截面积沿所述输送带(1)运行方向递减。7.如权利要求1所述的一种球体输送装置,其特征在于:所述遮挡架(3)还设有弹性的遮挡网(33)。8.如权利要求3所述的一种球体输送装置,其特征在于:所述入口(31)还设有倾斜板(34)。9.如权利要求1所述的一种球体输送装置,其特征在于:所述遮挡架(3)内还设有用于清洁球体的清洁器(6)。10.如权利要求1所述的一种球体输送装置,其特征在于:所述遮挡架(3)出口(32)设有用于计算球体通过数量的计数器(7)。2CN108190384A说明书1/3页一种球体输送装置技术领域[0001]本发明涉及球体加工技术领域,具体涉及一种球体输送装置。背景技术[0002]目前,在体育用品球类生产领域中,球体本身具有的弹性在生产中带来很多麻烦,由于球体生产工艺相对比较复杂,需经过多个工序进行处理,才能得到最终产品。然而特别是在转运输送过程中,球体会因自身的弹性与设备发生碰撞,导致球体弹出输送线,同时球体之间也不可避免碰撞,往往需通过人工进行拾取,但是由于球体可以灵活滚动,在拾取中无法避免有遗落,导致在生产线换品种生产时,会将被遗落的球体混入生产线,造成质量问题,同时,也大大增加了人工成本。发明内容[0003]本发明的目的在于,针对上述现有技术的不足,提出一种球体输送装置能够通过输出带和遮挡架对被输送的球体进行缓冲隔挡的作用,避免球体弹出。[0004]本发明提出一种球体输送装置包括用以缓冲球体冲击力并承载球体运动的输送带、用以驱动所述输送带运动的第一传动轮和遮罩所述输送带侧边用于遮挡球体弹出的遮挡架。[0005]进一步的,还包括用于支撑所述输送带的支撑带和用以驱动所述支撑带的第二传动轮。[0006]进一步的,所述遮挡架的一端设有入口,另一端设有出口。[0007]进一步的,所述入口的开口方向为垂直于所述输送带运行的方向。[0008]进一步的,所述出口的开口方向与所述输送带的运行方向相同。[0009]进一步的,所述遮挡架与输送带围成通道的截面积沿所述输送带运行方向递减。[0010]进一步的,所述遮挡架还设有弹性的遮挡网。[0011]进一步的,所述入口还设有倾斜板。[0012]进一步的,所述遮挡架内还设有用于清洁球体的清洁器。[0013]进一步的,所述遮挡架出口设有用于计算球体通过数量的计数器。[0014]本发明的一种球体输送装置,具体为通过输送带和遮挡架在球体输送过程中对弹起的球体进行有效的缓冲和隔挡,保证了球体输送过程的稳定性,避免了球体弹出生产线,同时也大大的降低了劳动成本。[0015]附图说明[0016]图1为本发明实施例的一种球体输送装置结构示意图;图中:1-输送带、2-第一传动轮、3-遮挡架、31-入口、32-出口、33-遮挡
