一种用于园林的便于清洁路灯.pdf

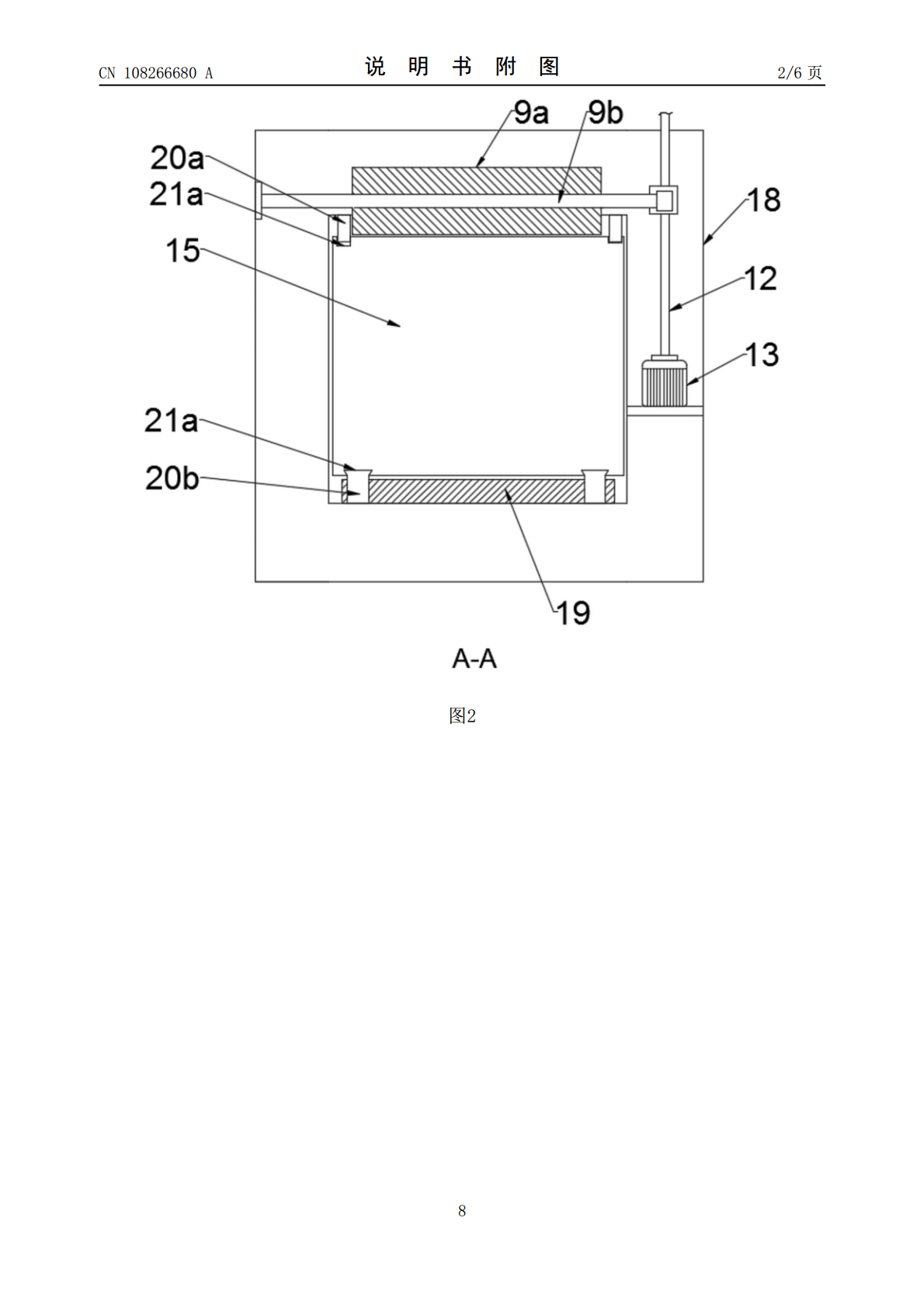

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108266680A(43)申请公布日2018.07.10(21)申请号201810204027.0(22)申请日2018.03.13(71)申请人郑州神盾智能科技有限公司地址450000河南省郑州市高新技术产业开发区瑞达路96号创业中心2号楼一楼B3号(72)发明人孙晓(74)专利代理机构成都弘毅天承知识产权代理有限公司51230代理人李小金(51)Int.Cl.F21S8/08(2006.01)F21V33/00(2006.01)B08B1/00(2006.01)F21W131/103(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种用于园林的便于清洁路灯(57)摘要本发明公开了一种便于清洁的园林路灯，属于照明装置技术领域，用于解决园林中的横杆上的树叶以及鸟类粪便不方便清洁的问题。本发明包括，套设在横杆外围的清洁箱，竖杆的上段设置有液压缸，液压缸的伸缩轴与清洁箱相互连接，清洁箱设置有驱动电机，驱动电机位于横杆的一侧，驱动电机的旋转轴连接有能够绕旋转轴转动的第一毛刷，清洁箱上段还设置有分别位于旋转轴左右两侧的第一辊轴与第二辊轴，第一辊轴与第二辊轴外均套设置有用于对横杆上表面进行清洁的第二毛刷，第一辊轴与第二辊轴的一端分别套设有第一从动轮与第二从动轮，旋转轴上段套设有与第一从动轮与第二从动轮均啮合的主动轮。CN108266680ACN108266680A权利要求书1/1页1.一种用于园林的便于清洁路灯，包括竖杆(1)，竖杆(1)上端设置有横杆(15)，所述横杆(15)的一端连接有灯泡(17)，其特征在于，还包括套设在横杆(15)外围的清洁箱(18)，所述竖杆(1)的上段设置有液压缸(3)，所述液压缸(3)的伸缩轴(6)与清洁箱(18)相互连接，所述清洁箱(18)设置有驱动电机(13)，所述驱动电机(13)位于横杆(15)的一侧，所述驱动电机(13)的旋转轴(12)连接有能够绕旋转轴(12)转动的第一毛刷(8)，所述清洁箱(18)上段还设置有分别位于旋转轴(12)左右两侧的第一辊轴(10a)与第二辊轴(10b)，所述第一辊轴(10a)与第二辊轴(10b)外均套设置有用于对横杆(15)上表面进行清洁的第二毛刷(9)，所述第一辊轴(10a)与第二辊轴(10b)的一端分别套设有第一从动轮(11a)与第二从动轮(11b)，所述旋转轴(12)上段套设有与第一从动轮(11a)与第二从动轮(11b)均啮合的主动轮(11)。2.根据权利要求1所述的用于园林的便于清洁路灯，其特征在于，所述清洁箱(18)的上段一侧设置有用于收集第一毛刷(8)清理横杆(15)上垃圾的敞口收集箱(7)。3.根据权利要求2所述的用于园林的便于清洁路灯，其特征在于，所述收集箱(7)包括分别位于清洁箱(18)左右两侧的第一活动箱(7a)与第二活动箱(7b)，所述第一活动箱(7a)与第二活动箱(7b)下端均设置有支撑块(14)，所述第一活动箱(7a)的外壁与第二活动箱(7b)的内壁相持平，所述第一活动箱(7a)下端靠近第二活动箱(7b)的一侧设置有第一转动齿轮(22a)，所述第二活动箱(7b)设置有与第一转动齿轮(22a)相互啮合的第二转动齿轮(22b)，所述第一活动箱(7a)与第二活动箱(7b)能够分别绕第一转动齿轮(22a)与第二转动齿轮(22b)转动，所述竖杆(1)上段设置有用于带动第一活动箱(7a)转动的提升块(4)，所述第一活动箱(7a)与第二活动箱(7b)连接处的下方设置有出渣槽(23)，所述竖杆(1)设置有出渣通道(2)，所述出渣通道(2)的上端与出渣槽(23)相互适配，所述出渣通道(2)的下端设置有集中箱(24)，所述集中箱(24)开设有取渣口(25)。4.根据权利要求3所述的用于园林的便于清洁路灯，其特征在于，所述设置在横杆(15)一侧的收集箱(7)、支撑块(14)、第一转动齿轮(22a)、第二转动齿轮(22b)、提升块(4)和出渣槽(23)组成一个收集单元，所述横杆(15)的另一侧也设置有收集单元，所述横杆(15)另一侧手机单元的出渣槽(23)也与出渣通道(2)相互适配。5.根据权利要求3或4所述的用于园林的便于清洁路灯，其特征在于，所述提升块(4)的截面为直角三角形，所述提升块(4)的斜面设置有多个滚轮(5)。6.根据权利要求1所述的用于园林的便于清洁路灯，其特征在于，所述横杆(15)上表面设置有两条相互平行的第一滑槽(21a)，所述清洁箱(18)设置有用于在滑槽中滑动的第一滑块(20a)；所述横杆(15)的下表面设置有两条相互平行的横截面图形为燕尾形的第二滑槽(21b)，所述清洁箱(18)设置有与第二滑槽(21b)相互适配的第二滑块(20b)。7.根据权利
