一种便于清洁的新能源路灯.pdf

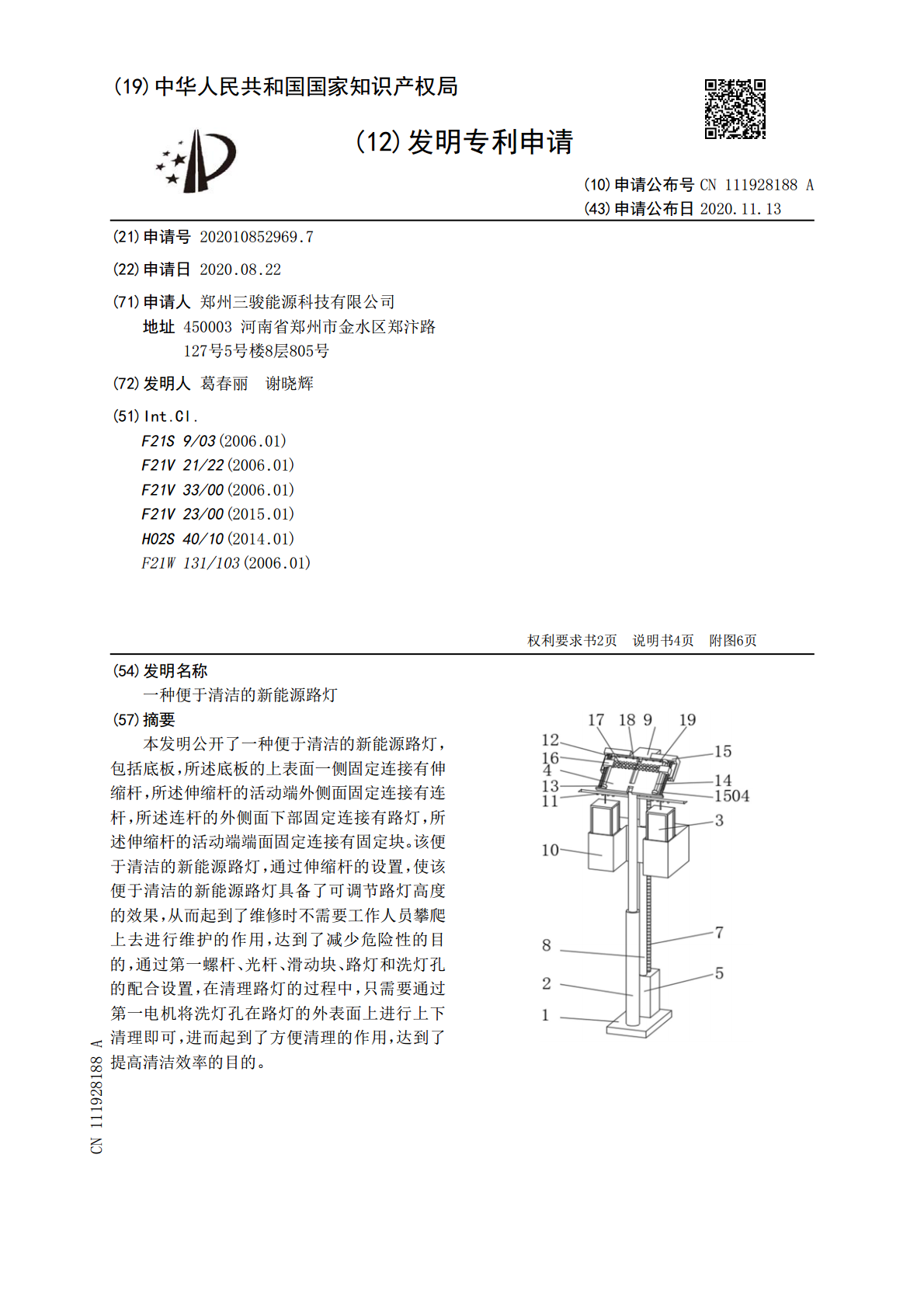

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111928188A(43)申请公布日2020.11.13(21)申请号202010852969.7(22)申请日2020.08.22(71)申请人郑州三骏能源科技有限公司地址450003河南省郑州市金水区郑汴路127号5号楼8层805号(72)发明人葛春丽谢晓辉(51)Int.Cl.F21S9/03(2006.01)F21V21/22(2006.01)F21V33/00(2006.01)F21V23/00(2015.01)H02S40/10(2014.01)F21W131/103(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种便于清洁的新能源路灯(57)摘要本发明公开了一种便于清洁的新能源路灯，包括底板，所述底板的上表面一侧固定连接有伸缩杆，所述伸缩杆的活动端外侧面固定连接有连杆，所述连杆的外侧面下部固定连接有路灯，所述伸缩杆的活动端端面固定连接有固定块。该便于清洁的新能源路灯，通过伸缩杆的设置，使该便于清洁的新能源路灯具备了可调节路灯高度的效果，从而起到了维修时不需要工作人员攀爬上去进行维护的作用，达到了减少危险性的目的，通过第一螺杆、光杆、滑动块、路灯和洗灯孔的配合设置，在清理路灯的过程中，只需要通过第一电机将洗灯孔在路灯的外表面上进行上下清理即可，进而起到了方便清理的作用，达到了提高清洁效率的目的。CN111928188ACN111928188A权利要求书1/2页1.一种便于清洁的新能源路灯，包括底板(1)，其特征在于：所述底板(1)的上表面一侧固定连接有伸缩杆(2)，所述伸缩杆(2)的活动端外侧面固定连接有连杆，所述连杆的外侧面下部固定连接有路灯(3)，所述伸缩杆(2)的活动端端面固定连接有固定块，所述固定块的上表面固定连接有太阳能板(4)，所述底板(1)的上表面另一侧固定连接有电机箱(5)，所述电机箱(5)的内底壁通过第一电机座固定连接有第一电机(6)，所述第一电机(6)的输出端通过联轴器固定连接有第一螺杆(7)，所述底板(1)的上部一侧固定连接有光杆(8)，所述光杆(8)的一端固定连接有顶板(9)，所述第一螺杆(7)通过轴座与顶板(9)活动连接，所述第一螺杆(7)的外侧面螺纹连接有滑动块(10)，所述滑动块(10)的上表面开设有洗灯孔，所述光杆(8)完全贯穿滑动块(10)，所述连杆的外侧面下部固定连接有喷水座(11)，所述喷水座(11)与路灯(3)相适配。2.根据权利要求1所述的一种便于清洁的新能源路灯，其特征在于：所述太阳能板(4)的外侧面固定连接有挡板(12)，所述太阳能板(4)的上表面一侧固定连接有轴座板(13)，所述轴座板(13)的一侧面固定连接有滑杆(14)，所述太阳能板(4)的下表面固定连接有动力箱(15)。3.根据权利要求2所述的一种便于清洁的新能源路灯，其特征在于：所述动力箱(15)包括第二电机(1501)、主动轮(1502)、从动轮(1503)和第二螺杆(1504)，所述动力箱(15)的内底壁通过第二电机座与第二电机(1501)固定连接，所述第二电机(1501)的输出端与主动轮(1502)传动连接。4.根据权利要求3所述的一种便于清洁的新能源路灯，其特征在于：所述主动轮(1502)的一侧面通过皮带与从动轮(1503)传动连接，所述从动轮(1503)的外侧面一侧与第二螺杆(1504)固定连接，所述第二螺杆(1504)完全贯穿挡板(12)，所述第二螺杆(1504)的一端活动连接有方板。5.根据权利要求3所述的一种便于清洁的新能源路灯，其特征在于：所述第二螺杆(1504)的外侧面螺纹连接有滑块(16)，所述滑块(16)与滑杆(14)滑动连接，所述滑块(16)的外侧面一侧活动连接有毛刷(17)，所述动力箱(15)的内底壁开设有圆孔。6.根据权利要求1所述的一种便于清洁的新能源路灯，其特征在于：所述顶板(9)的下表面一侧固定连接有磁铁，所述固定块的上表面一侧固定连接有与磁铁相适配的吸铁石，所述洗灯孔的内侧壁固定连接有软毛，所述软毛的材质为布料材料。7.根据权利要求1所述的一种便于清洁的新能源路灯，其特征在于：所述太阳能板(4)的上表面上部固定连接有长板(18)，所述长板(18)的下表面固定连接有喷水管(19)，所述底板(1)的上部另一侧固定连接有水箱，所述水箱分别通过水泵与喷水管(19)和喷水座(11)固定连接。8.根据权利要求3所述的一种便于清洁的新能源路灯，其特征在于：所述底板(1)的上表面固定连接有蓄电池，所述底板(1)的上部固定连接有电控盒，所述蓄电池通过导线与太阳能板(4)电连接，所述电控盒分别通过导线与蓄电池、第一电机(6)、第二电机(1501)、伸缩杆(2)和水泵电连接。9.根据权利要求5所述
