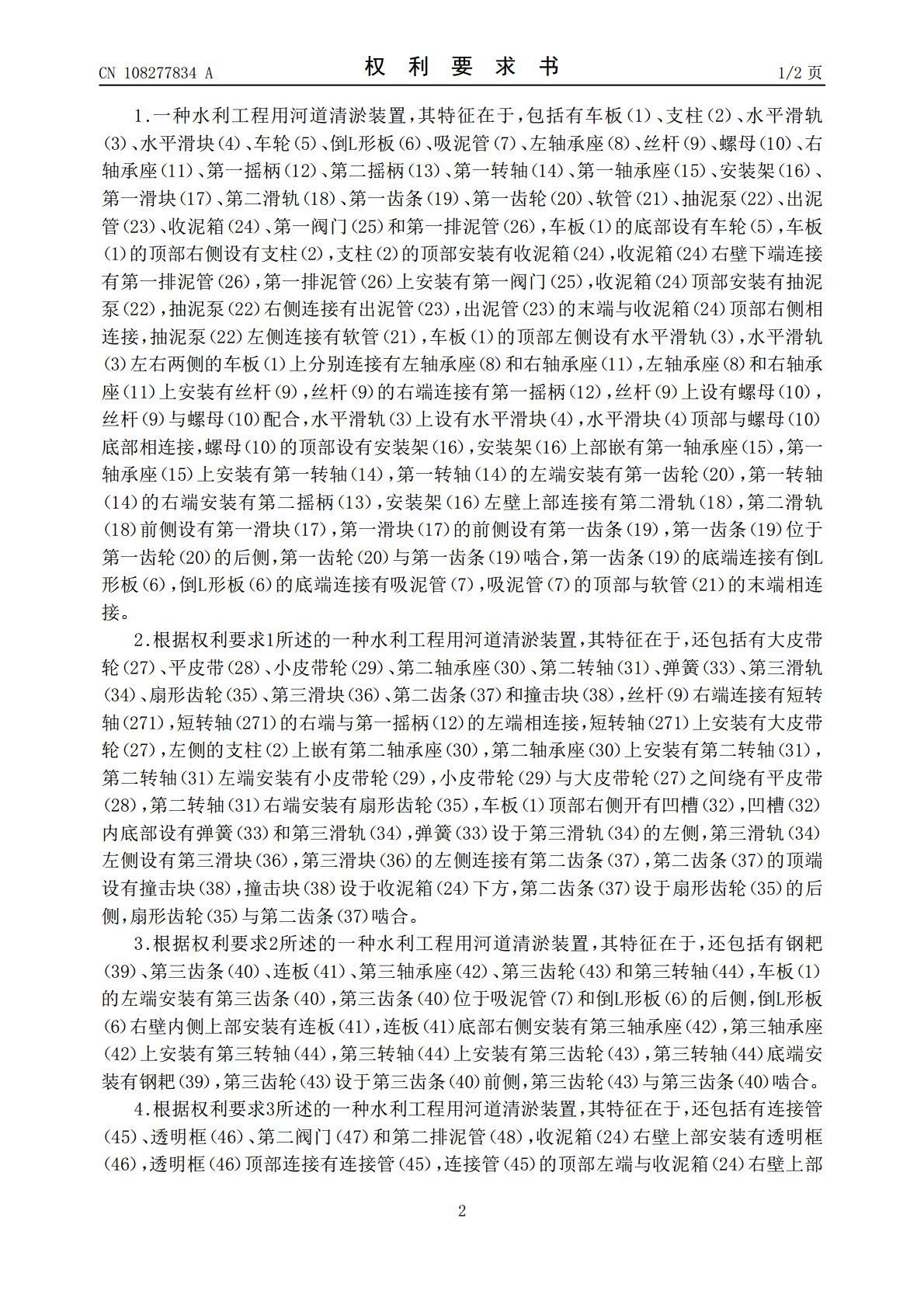

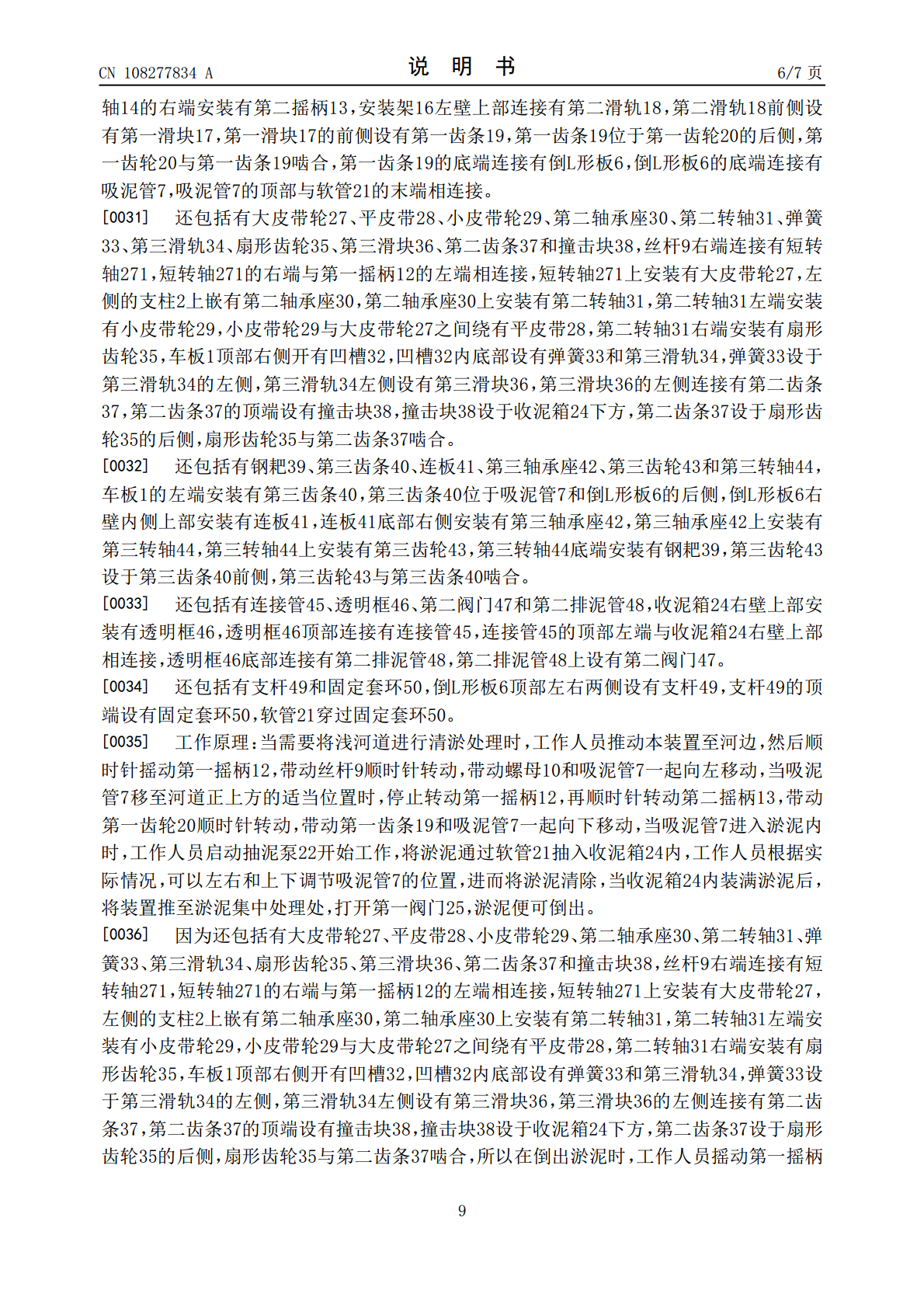

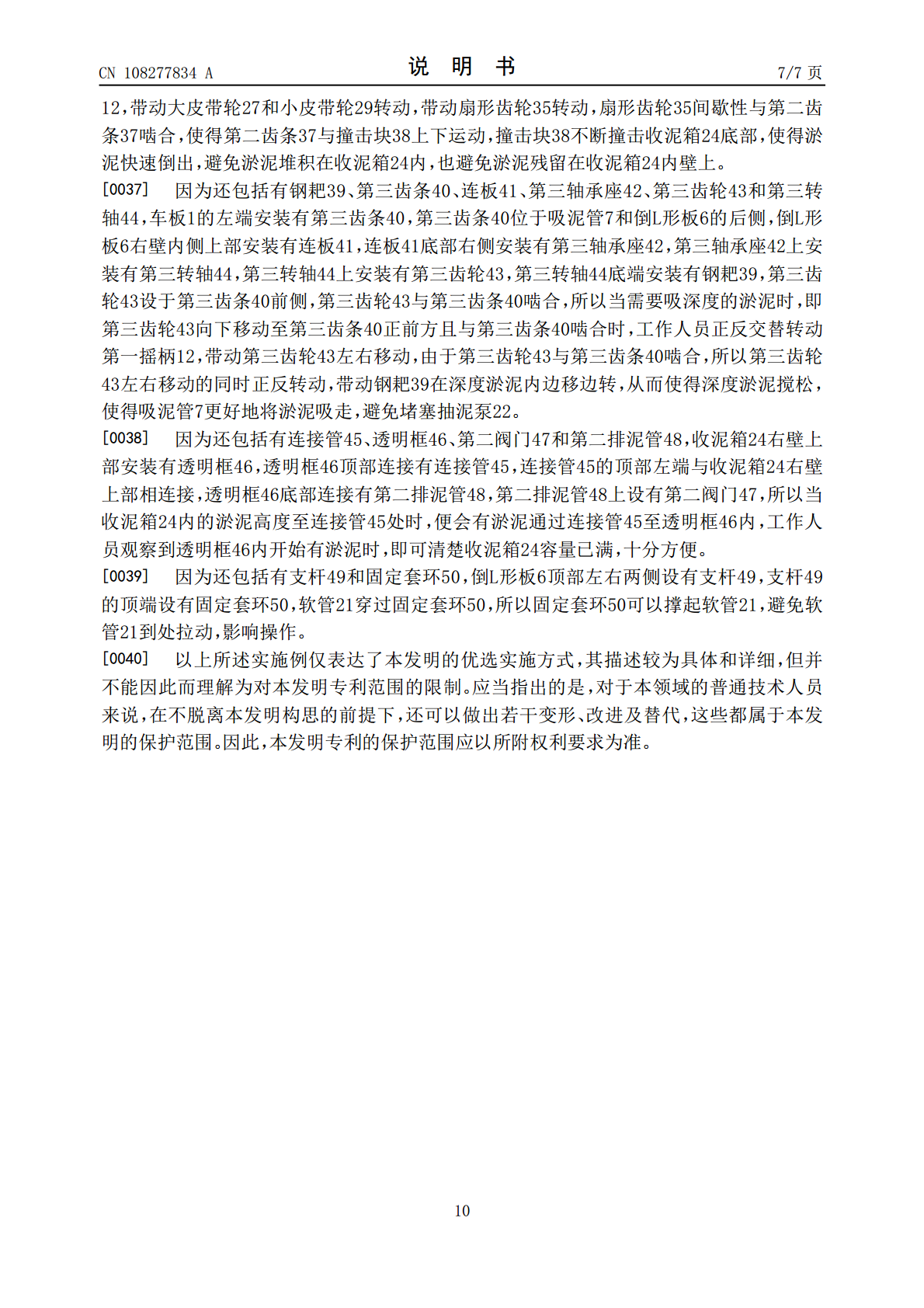

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108277834A(43)申请公布日2018.07.13(21)申请号201810034592.7(22)申请日2018.01.15(71)申请人郑文平地址510450广东省广州市白云区江高镇叶边路17号501房广州市白云区江高富林机械设计部(72)发明人李瑞光郑文平(51)Int.Cl.E02F3/88(2006.01)E02F5/28(2006.01)权利要求书2页说明书7页附图4页(54)发明名称一种水利工程用河道清淤装置(57)摘要本发明涉及一种清淤装置，尤其涉及一种水利工程用河道清淤装置。本发明要解决的技术问题是提供一种可以准确清理淤泥且不会堵塞吸泥泵的水利工程用河道清淤装置。为了解决上述技术问题，本发明提供了这样一种水利工程用河道清淤装置，包括有车板、支柱、水平滑轨、水平滑块、车轮、倒L形板、吸泥管、左轴承座、丝杆、螺母、右轴承座、第一摇柄等；车板的底部设有车轮，车板的顶部右侧设有支柱，支柱的顶部安装有收泥箱，收泥箱右壁下端连接有第一排泥管，第一排泥管上安装有第一阀门。本发明达到了的效果可以准确清理淤泥且不会堵塞，吸泥泵钢耙在深度淤泥内边移边转，从而使得深度淤泥搅松，使得吸泥管更好地将淤泥吸走。CN108277834ACN108277834A权利要求书1/2页1.一种水利工程用河道清淤装置，其特征在于，包括有车板（1）、支柱（2）、水平滑轨（3）、水平滑块（4）、车轮（5）、倒L形板（6）、吸泥管（7）、左轴承座（8）、丝杆（9）、螺母（10）、右轴承座（11）、第一摇柄（12）、第二摇柄（13）、第一转轴（14）、第一轴承座（15）、安装架（16）、第一滑块（17）、第二滑轨（18）、第一齿条（19）、第一齿轮（20）、软管（21）、抽泥泵（22）、出泥管（23）、收泥箱（24）、第一阀门（25）和第一排泥管（26），车板（1）的底部设有车轮（5），车板（1）的顶部右侧设有支柱（2），支柱（2）的顶部安装有收泥箱（24），收泥箱（24）右壁下端连接有第一排泥管（26），第一排泥管（26）上安装有第一阀门（25），收泥箱（24）顶部安装有抽泥泵（22），抽泥泵（22）右侧连接有出泥管（23），出泥管（23）的末端与收泥箱（24）顶部右侧相连接，抽泥泵（22）左侧连接有软管（21），车板（1）的顶部左侧设有水平滑轨（3），水平滑轨（3）左右两侧的车板（1）上分别连接有左轴承座（8）和右轴承座（11），左轴承座（8）和右轴承座（11）上安装有丝杆（9），丝杆（9）的右端连接有第一摇柄（12），丝杆（9）上设有螺母（10），丝杆（9）与螺母（10）配合，水平滑轨（3）上设有水平滑块（4），水平滑块（4）顶部与螺母（10）底部相连接，螺母（10）的顶部设有安装架（16），安装架（16）上部嵌有第一轴承座（15），第一轴承座（15）上安装有第一转轴（14），第一转轴（14）的左端安装有第一齿轮（20），第一转轴（14）的右端安装有第二摇柄（13），安装架（16）左壁上部连接有第二滑轨（18），第二滑轨（18）前侧设有第一滑块（17），第一滑块（17）的前侧设有第一齿条（19），第一齿条（19）位于第一齿轮（20）的后侧，第一齿轮（20）与第一齿条（19）啮合，第一齿条（19）的底端连接有倒L形板（6），倒L形板（6）的底端连接有吸泥管（7），吸泥管（7）的顶部与软管（21）的末端相连接。2.根据权利要求1所述的一种水利工程用河道清淤装置，其特征在于，还包括有大皮带轮（27）、平皮带（28）、小皮带轮（29）、第二轴承座（30）、第二转轴（31）、弹簧（33）、第三滑轨（34）、扇形齿轮（35）、第三滑块（36）、第二齿条（37）和撞击块（38），丝杆（9）右端连接有短转轴（271），短转轴（271）的右端与第一摇柄（12）的左端相连接，短转轴（271）上安装有大皮带轮（27），左侧的支柱（2）上嵌有第二轴承座（30），第二轴承座（30）上安装有第二转轴（31），第二转轴（31）左端安装有小皮带轮（29），小皮带轮（29）与大皮带轮（27）之间绕有平皮带（28），第二转轴（31）右端安装有扇形齿轮（35），车板（1）顶部右侧开有凹槽（32），凹槽（32）内底部设有弹簧（33）和第三滑轨（34），弹簧（33）设于第三滑轨（34）的左侧，第三滑轨（34）左侧设有第三滑块（36），第三滑块（36）的左侧连接有第二齿条（37），第二齿条（37）的顶端设有撞击块（38），撞击块（38）设于收泥箱（24）下方，第二齿条（37）设于扇形齿轮（35）的后侧，扇形齿轮（35）与第二齿条（37）啮合。3.根据权利要求2所述的一种水利工程用河道清淤装置，其特征在于，还包
