一种河道整治工程用环保清淤装置.pdf

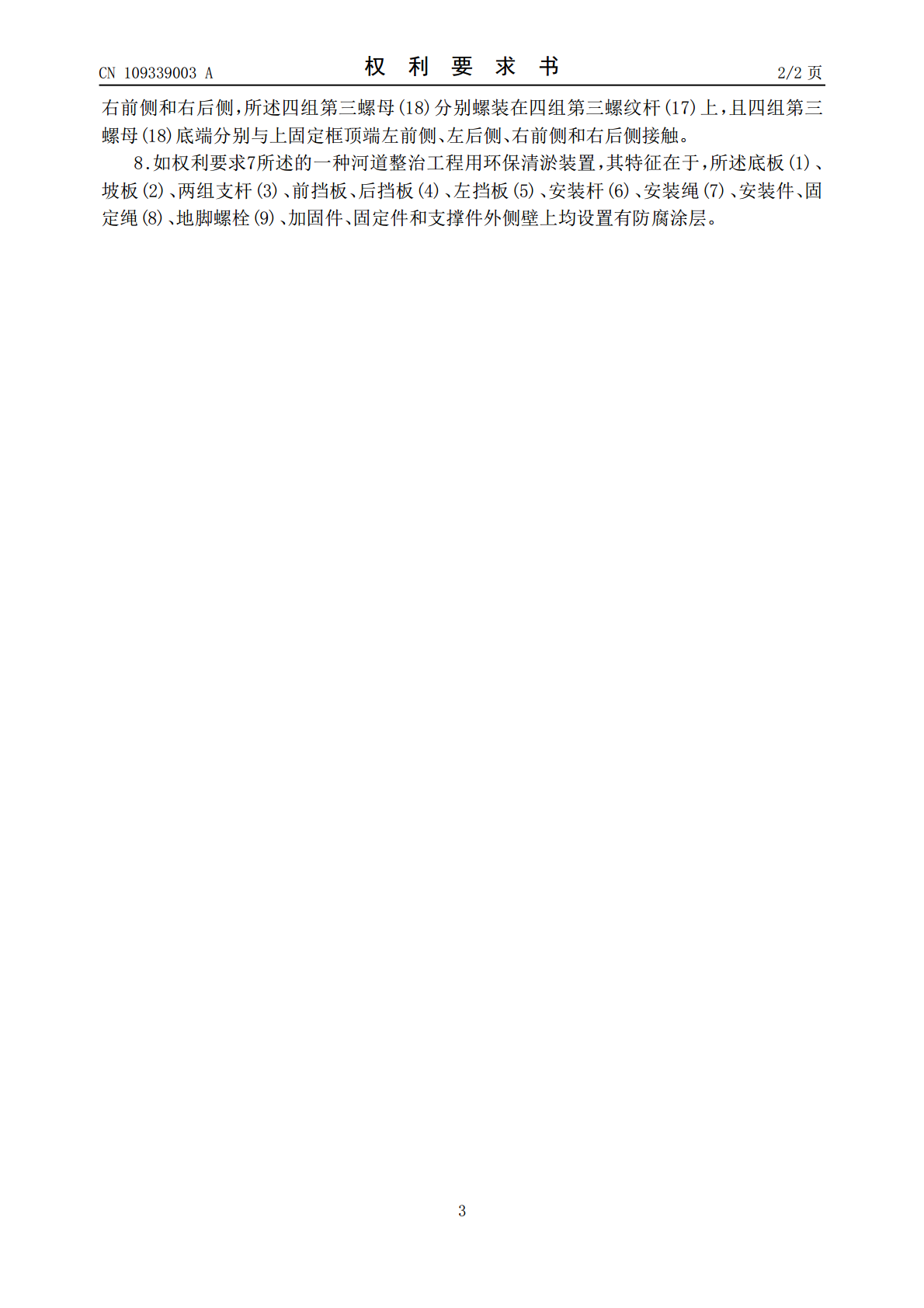

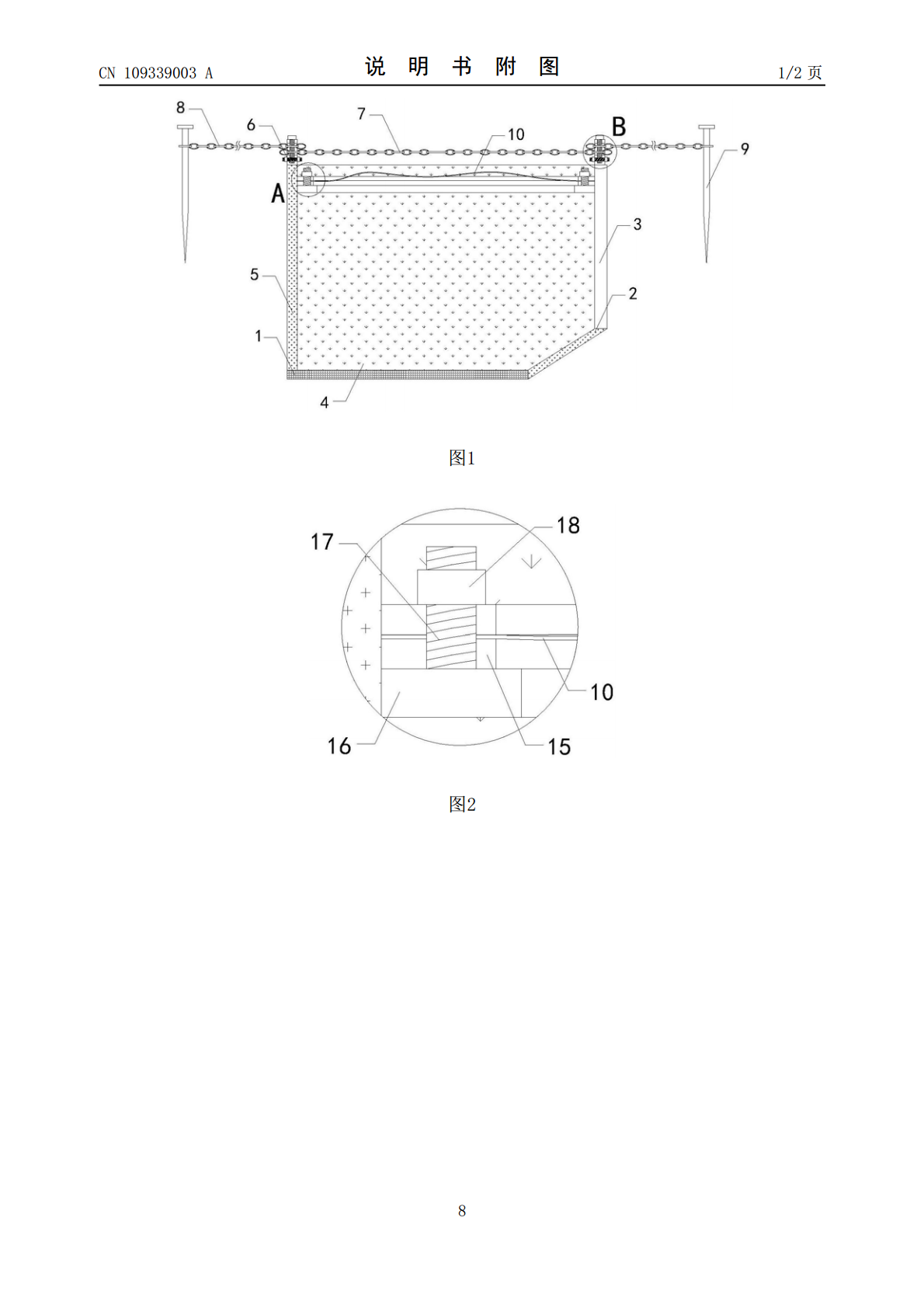

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109339003A(43)申请公布日2019.02.15(21)申请号201811236836.6(22)申请日2018.10.23(71)申请人盐城恒清河湖整治有限公司地址224005江苏省盐城市盐都区盐渎街道盐渎路1号（B）(72)发明人刘汝群(74)专利代理机构北京华际知识产权代理有限公司11676代理人陈晓蕾(51)Int.Cl.E02B8/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种河道整治工程用环保清淤装置(57)摘要本发明涉及水利环保工程的技术领域，特别是涉及一种河道整治工程用环保清淤装置，其方便通过吊装设备对此装置进行拿取和放置，提高使用性；同时增强此装置在河床内的稳固性，提高使用效果，且后续方便对其进行找寻，提高使用可靠性；同时增加其结构功能，提高使用性；包括底板、坡板、两组支杆、前挡板、后挡板和左挡板，坡板倾斜设置在底板右端；还包括四组安装杆、两组安装绳和四组安装件，四组安装件输出端分别穿过四组安装绳；还包括四组固定绳、四组地脚螺栓和四组加固件，四组固定绳输入端分别穿过四组通口，四组地脚螺栓输出端分别穿过四组固定绳输出端；还包括固定件、支撑件和清污浮网，清污浮网设置在固定件上。CN109339003ACN109339003A权利要求书1/2页1.本发明的一种河道整治工程用环保清淤装置，包括底板(1)、坡板(2)、两组支杆(3)、前挡板、后挡板(4)和左挡板(5)，坡板(2)倾斜设置在底板(1)右端，前挡板、后挡板(4)和左挡板(5)分别设置在底板(1)顶端前侧、后侧和左侧上，且前挡板后端左侧和后挡板(4)前端左侧分别与左挡板(5)前后两侧连接，前挡板后端右侧和后挡板(4)前端右侧分别与坡板(2)前后两侧连接，两组支杆(3)分别设置在坡板(2)顶端前后两侧上；其特征在于，还包括四组安装杆(6)、两组安装绳(7)和四组安装件，所述四组安装杆(6)分别设置在前挡板和后挡板(4)顶端左侧以及两组支杆(3)顶端，且四组安装杆(6)上均设置有通口，所述一组安装绳(7)两端分别穿过位于左前侧安装杆(6)上的通口和位于右后侧安装杆(6)上的通口，另一组安装绳(7)两端分别穿过位于左后侧安装杆(6)上的通口和位于右后侧安装杆(6)上的通口，且两组安装绳(7)中心区域相互接触，所述四组安装件分别设置在四组安装杆(6)上，且四组安装件输出端分别穿过四组安装绳(7)；还包括四组固定绳(8)、四组地脚螺栓(9)和四组加固件，所述四组固定绳(8)输入端分别穿过四组通口，且四组固定绳(8)输入端分别位于四组安装绳(7)上方，所述四组地脚螺栓(9)输出端分别穿过四组固定绳(8)输出端，四组加固件分别设置在四组安装杆(6)上，且四组加固件分别与四组安装件接触；还包括固定件、支撑件和清污浮网(10)，所述支撑件设置在前挡板、后挡板(4)和左挡板(5)上，固定件设置在支撑件上，所述清污浮网(10)设置在固定件上。2.如权利要求1所述的一种河道整治工程用环保清淤装置，其特征在于，所述底板(1)为金属网板。3.如权利要求2所述的一种河道整治工程用环保清淤装置，其特征在于，所述安装绳(7)和固定绳(8)均为金属链。4.如权利要求3所述的一种河道整治工程用环保清淤装置，其特征在于，所述安装件包括第一螺纹杆(11)和固定块(12)，所述第一螺纹杆(11)底端插入并螺装在安装杆(6)内部，且安装绳(7)和固定绳(8)均套装在第一螺纹杆(11)上，所述第一固定块(12)设置在第一螺纹杆(11)顶端，且固定块(12)底端外侧与安装杆(6)顶端外侧接触。5.如权利要求4所述的一种河道整治工程用环保清淤装置，其特征在于，所述四组加固件包括第二螺纹杆(13)、第一螺母和第二螺母(14)，第二螺纹杆(13)横向穿过并螺装在安装杆(6)上，且第一螺纹杆(11)底端套装在第二螺纹杆(13)上，所述第一螺母和第二螺母(14)分别螺装在第二螺纹杆(13)左右两侧上，且第一螺母和第二螺母(14)分别与安装杆(6)左端下侧和右端下侧接触。6.如权利要求5所述的一种河道整治工程用环保清淤装置，其特征在于，所述固定件包括上固定框和下固定框(15)，所述清污浮网(10)底端外侧和顶端外侧分别与下固定框(15)顶端外侧和上固定框底端外侧紧密接触。7.如权利要求6所述的一种河道整治工程用环保清淤装置，其特征在于，所述支撑件包括支撑框(16)、四组第三螺纹杆(17)和四组第三螺母(18)，支撑框(16)左端、前端和后端分别与左挡板(5)右端上半区域、前挡板后端上半区域和后挡板(4)前端上半区域连接，下固定框(15)放置在支撑框(16)顶端，且下固定框(15)和上固定框左端、前端和后端
