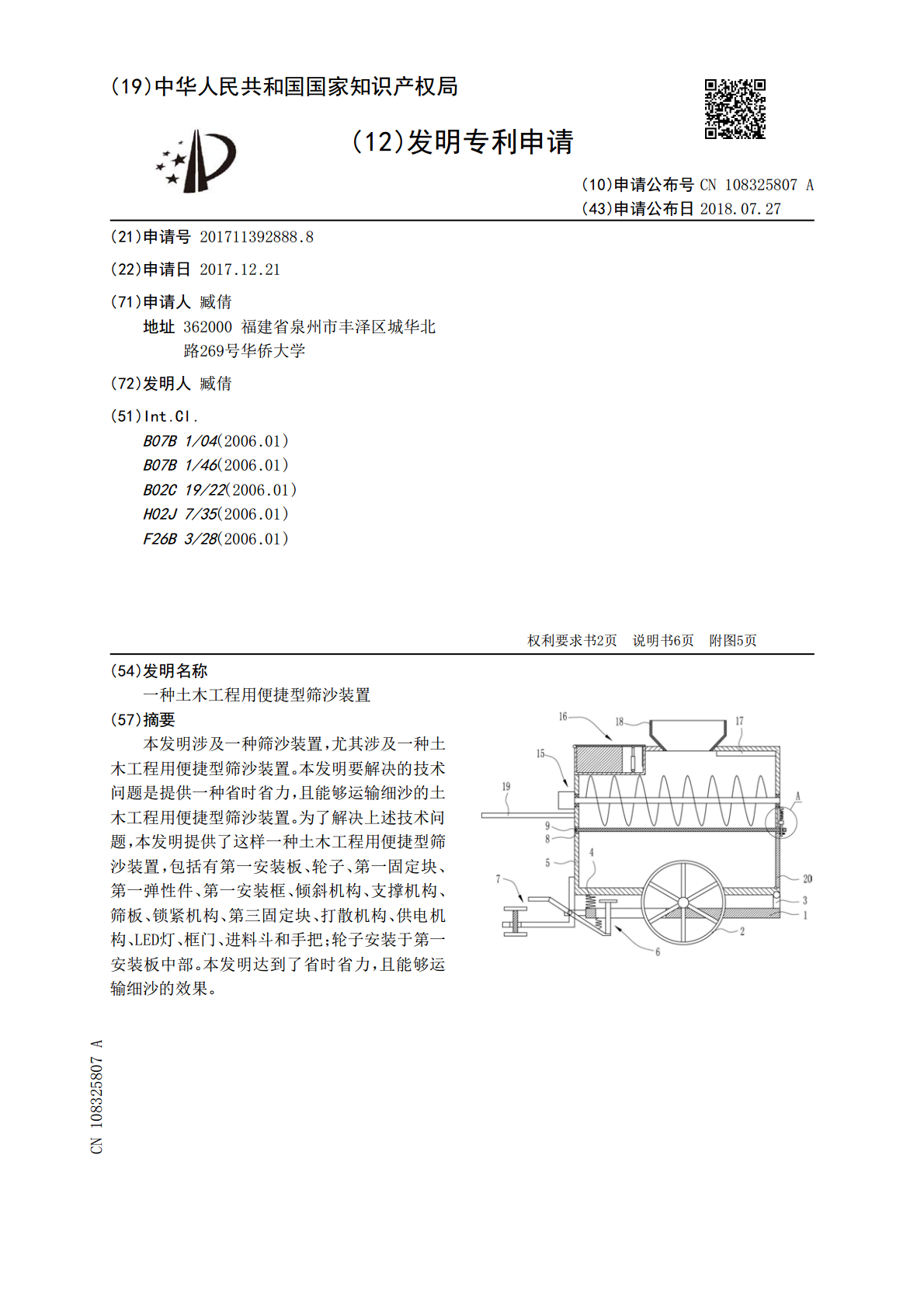

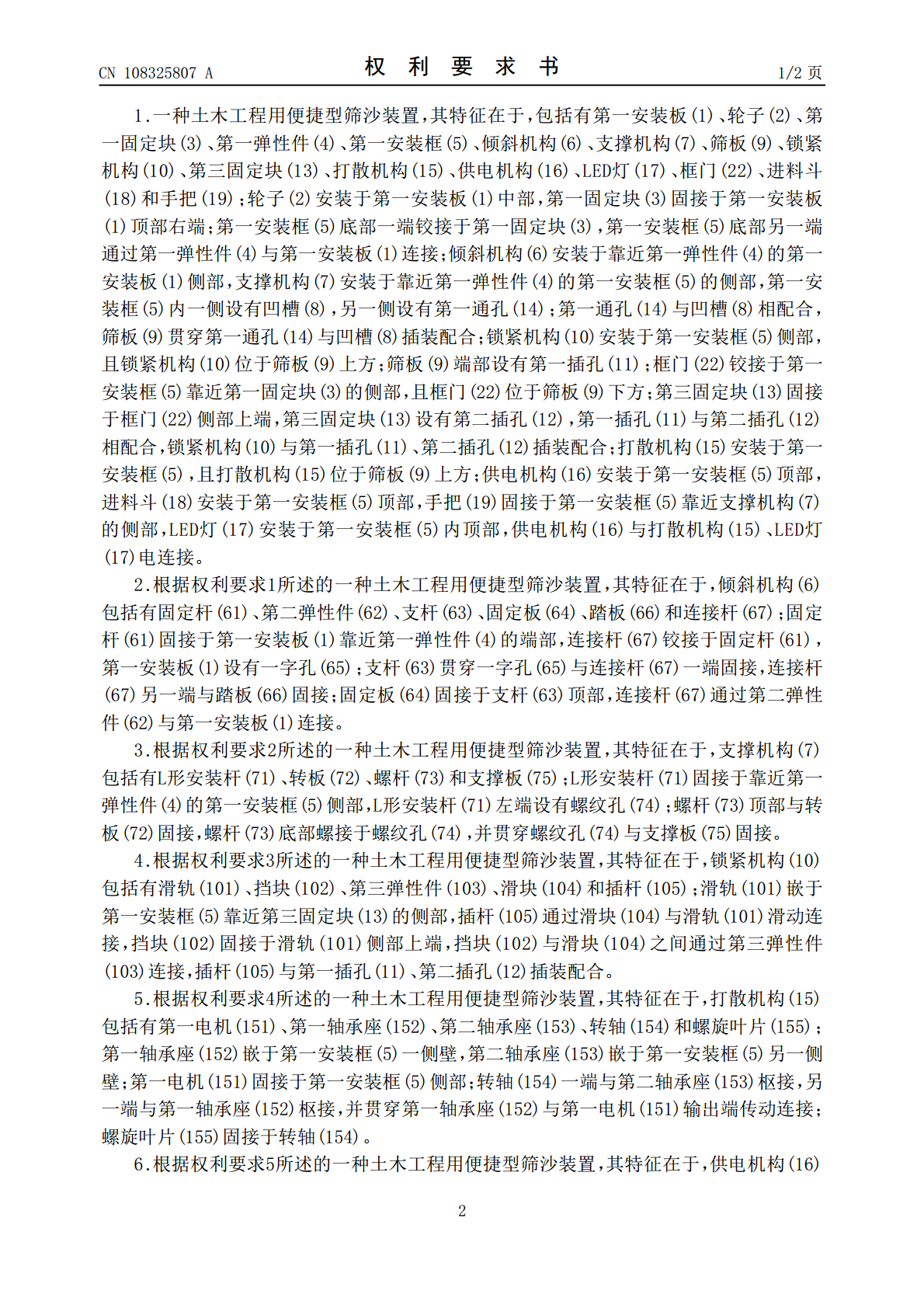

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108325807A(43)申请公布日2018.07.27(21)申请号201711392888.8(22)申请日2017.12.21(71)申请人臧倩地址362000福建省泉州市丰泽区城华北路269号华侨大学(72)发明人臧倩(51)Int.Cl.B07B1/04(2006.01)B07B1/46(2006.01)B02C19/22(2006.01)H02J7/35(2006.01)F26B3/28(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种土木工程用便捷型筛沙装置(57)摘要本发明涉及一种筛沙装置,尤其涉及一种土木工程用便捷型筛沙装置。本发明要解决的技术问题是提供一种省时省力,且能够运输细沙的土木工程用便捷型筛沙装置。为了解决上述技术问题,本发明提供了这样一种土木工程用便捷型筛沙装置,包括有第一安装板、轮子、第一固定块、第一弹性件、第一安装框、倾斜机构、支撑机构、筛板、锁紧机构、第三固定块、打散机构、供电机构、LED灯、框门、进料斗和手把;轮子安装于第一安装板中部。本发明达到了省时省力,且能够运输细沙的效果。CN108325807ACN108325807A权利要求书1/2页1.一种土木工程用便捷型筛沙装置,其特征在于,包括有第一安装板(1)、轮子(2)、第一固定块(3)、第一弹性件(4)、第一安装框(5)、倾斜机构(6)、支撑机构(7)、筛板(9)、锁紧机构(10)、第三固定块(13)、打散机构(15)、供电机构(16)、LED灯(17)、框门(22)、进料斗(18)和手把(19);轮子(2)安装于第一安装板(1)中部,第一固定块(3)固接于第一安装板(1)顶部右端;第一安装框(5)底部一端铰接于第一固定块(3),第一安装框(5)底部另一端通过第一弹性件(4)与第一安装板(1)连接;倾斜机构(6)安装于靠近第一弹性件(4)的第一安装板(1)侧部,支撑机构(7)安装于靠近第一弹性件(4)的第一安装框(5)的侧部,第一安装框(5)内一侧设有凹槽(8),另一侧设有第一通孔(14);第一通孔(14)与凹槽(8)相配合,筛板(9)贯穿第一通孔(14)与凹槽(8)插装配合;锁紧机构(10)安装于第一安装框(5)侧部,且锁紧机构(10)位于筛板(9)上方;筛板(9)端部设有第一插孔(11);框门(22)铰接于第一安装框(5)靠近第一固定块(3)的侧部,且框门(22)位于筛板(9)下方;第三固定块(13)固接于框门(22)侧部上端,第三固定块(13)设有第二插孔(12),第一插孔(11)与第二插孔(12)相配合,锁紧机构(10)与第一插孔(11)、第二插孔(12)插装配合;打散机构(15)安装于第一安装框(5),且打散机构(15)位于筛板(9)上方;供电机构(16)安装于第一安装框(5)顶部,进料斗(18)安装于第一安装框(5)顶部,手把(19)固接于第一安装框(5)靠近支撑机构(7)的侧部,LED灯(17)安装于第一安装框(5)内顶部,供电机构(16)与打散机构(15)、LED灯(17)电连接。2.根据权利要求1所述的一种土木工程用便捷型筛沙装置,其特征在于,倾斜机构(6)包括有固定杆(61)、第二弹性件(62)、支杆(63)、固定板(64)、踏板(66)和连接杆(67);固定杆(61)固接于第一安装板(1)靠近第一弹性件(4)的端部,连接杆(67)铰接于固定杆(61),第一安装板(1)设有一字孔(65);支杆(63)贯穿一字孔(65)与连接杆(67)一端固接,连接杆(67)另一端与踏板(66)固接;固定板(64)固接于支杆(63)顶部,连接杆(67)通过第二弹性件(62)与第一安装板(1)连接。3.根据权利要求2所述的一种土木工程用便捷型筛沙装置,其特征在于,支撑机构(7)包括有L形安装杆(71)、转板(72)、螺杆(73)和支撑板(75);L形安装杆(71)固接于靠近第一弹性件(4)的第一安装框(5)侧部,L形安装杆(71)左端设有螺纹孔(74);螺杆(73)顶部与转板(72)固接,螺杆(73)底部螺接于螺纹孔(74),并贯穿螺纹孔(74)与支撑板(75)固接。4.根据权利要求3所述的一种土木工程用便捷型筛沙装置,其特征在于,锁紧机构(10)包括有滑轨(101)、挡块(102)、第三弹性件(103)、滑块(104)和插杆(105);滑轨(101)嵌于第一安装框(5)靠近第三固定块(13)的侧部,插杆(105)通过滑块(104)与滑轨(101)滑动连接,挡块(102)固接于滑轨(101)侧部上端,挡块(102)与滑块(104)之间通过第三弹性件(103)连接,插杆(105)与第一插孔(11)、第二插孔(12)插装配合。5.根据权利要
