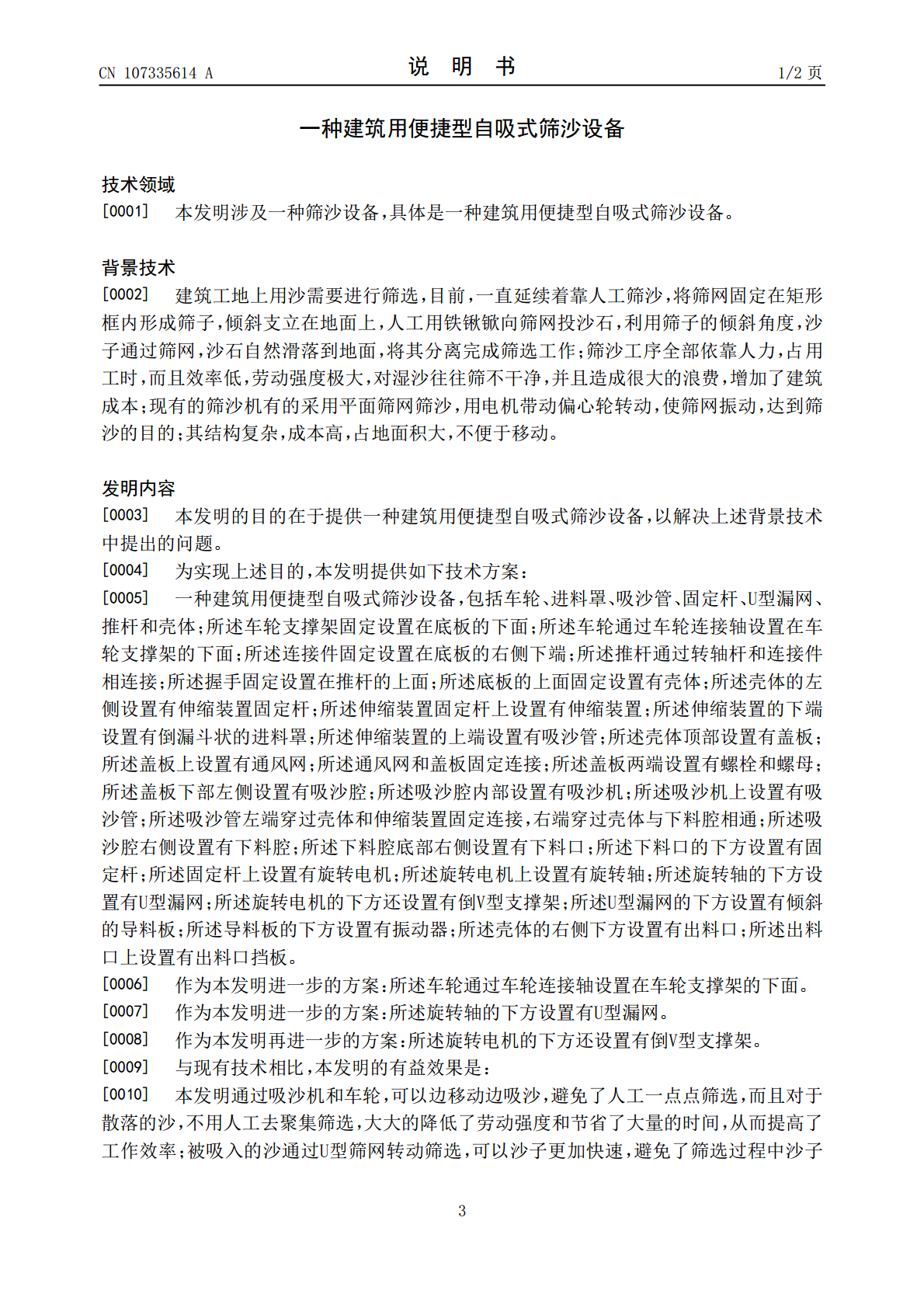

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107335614A(43)申请公布日2017.11.10(21)申请号201710723350.4(22)申请日2017.08.22(71)申请人郑州搜趣信息技术有限公司地址450000河南省郑州市高新技术产业开发区瑞达路96号创业中心1号楼C260室(72)发明人张秀芝(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.B07B1/46(2006.01)B07B1/28(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种建筑用便捷型自吸式筛沙设备(57)摘要本发明公开了一种建筑用便捷型自吸式筛沙设备，包括车轮、进料罩、吸沙管、固定杆、U型漏网、推杆和壳体；所述车轮支撑架固定设置在底板的下面；所述车轮通过车轮连接轴设置在车轮支撑架的下面；所述连接件固定设置在底板的右侧下端；所述推杆通过转轴杆和连接件相连接；所述握手固定设置在推杆的上面；所述底板的上面固定设置有壳体；所述壳体的左侧设置有伸缩装置固定杆；所述伸缩装置固定杆上设置有伸缩装置；本发明通过吸沙机和车轮，可以边移动边吸沙，大大的降低了劳动强度和节省了大量的时间，从而提高了工作效率；被吸入的沙通过U型筛网转动筛选，可以沙子更加快速，避免了筛选过程中沙子倾漏，实用性更强。CN107335614ACN107335614A权利要求书1/1页1.一种建筑用便捷型自吸式筛沙设备，包括车轮、进料罩、吸沙管、固定杆、U型漏网、推杆和壳体；其特征在于，所述车轮支撑架固定设置在底板的下面；所述车轮通过车轮连接轴设置在车轮支撑架的下面；所述连接件固定设置在底板的右侧下端；所述推杆通过转轴杆和连接件相连接；所述握手固定设置在推杆的上面；所述底板的上面固定设置有壳体；所述壳体的左侧设置有伸缩装置固定杆；所述伸缩装置固定杆上设置有伸缩装置；所述伸缩装置的下端设置有倒漏斗状的进料罩；所述伸缩装置的上端设置有吸沙管；所述壳体顶部设置有盖板；所述盖板上设置有通风网；所述通风网和盖板固定连接；所述盖板两端设置有螺栓和螺母；所述盖板下部左侧设置有吸沙腔；所述吸沙腔内部设置有吸沙机；所述吸沙机上设置有吸沙管；所述吸沙管左端穿过壳体和伸缩装置固定连接，右端穿过壳体与下料腔相通；所述吸沙腔右侧设置有下料腔；所述下料腔底部右侧设置有下料口；所述下料口的下方设置有固定杆；所述固定杆上设置有旋转电机；所述旋转电机上设置有旋转轴；所述旋转轴的下方设置有U型漏网；所述旋转电机的下方还设置有倒V型支撑架；所述U型漏网的下方设置有倾斜的导料板；所述导料板的下方设置有振动器；所述壳体的右侧下方设置有出料口；所述出料口上设置有出料口挡板。2.根据权利要求1所述的建筑用便捷型自吸式筛沙设备，其特征在于，所述车轮通过车轮连接轴设置在车轮支撑架的下面。3.根据权利要求1所述的建筑用便捷型自吸式筛沙设备，其特征在于，所述旋转轴的下方设置有U型漏网。4.根据权利要求1所述的建筑用便捷型自吸式筛沙设备，其特征在于，所述旋转电机的下方还设置有倒V型支撑架。2CN107335614A说明书1/2页一种建筑用便捷型自吸式筛沙设备技术领域[0001]本发明涉及一种筛沙设备，具体是一种建筑用便捷型自吸式筛沙设备。背景技术[0002]建筑工地上用沙需要进行筛选，目前，一直延续着靠人工筛沙，将筛网固定在矩形框内形成筛子，倾斜支立在地面上，人工用铁锹锨向筛网投沙石，利用筛子的倾斜角度，沙子通过筛网，沙石自然滑落到地面，将其分离完成筛选工作；筛沙工序全部依靠人力，占用工时，而且效率低，劳动强度极大，对湿沙往往筛不干净，并且造成很大的浪费，增加了建筑成本；现有的筛沙机有的采用平面筛网筛沙，用电机带动偏心轮转动，使筛网振动，达到筛沙的目的；其结构复杂，成本高，占地面积大，不便于移动。发明内容[0003]本发明的目的在于提供一种建筑用便捷型自吸式筛沙设备，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种建筑用便捷型自吸式筛沙设备，包括车轮、进料罩、吸沙管、固定杆、U型漏网、推杆和壳体；所述车轮支撑架固定设置在底板的下面；所述车轮通过车轮连接轴设置在车轮支撑架的下面；所述连接件固定设置在底板的右侧下端；所述推杆通过转轴杆和连接件相连接；所述握手固定设置在推杆的上面；所述底板的上面固定设置有壳体；所述壳体的左侧设置有伸缩装置固定杆；所述伸缩装置固定杆上设置有伸缩装置；所述伸缩装置的下端设置有倒漏斗状的进料罩；所述伸缩装置的上端设置有吸沙管；所述壳体顶部设置有盖板；所述盖板上设置有通风网；所述通风网和盖板固定连接；所述盖板两端设置有螺栓和螺母；所述盖板下部左侧设置有吸沙腔；所述
