智能装配继电器中基座与壳体流水线.pdf

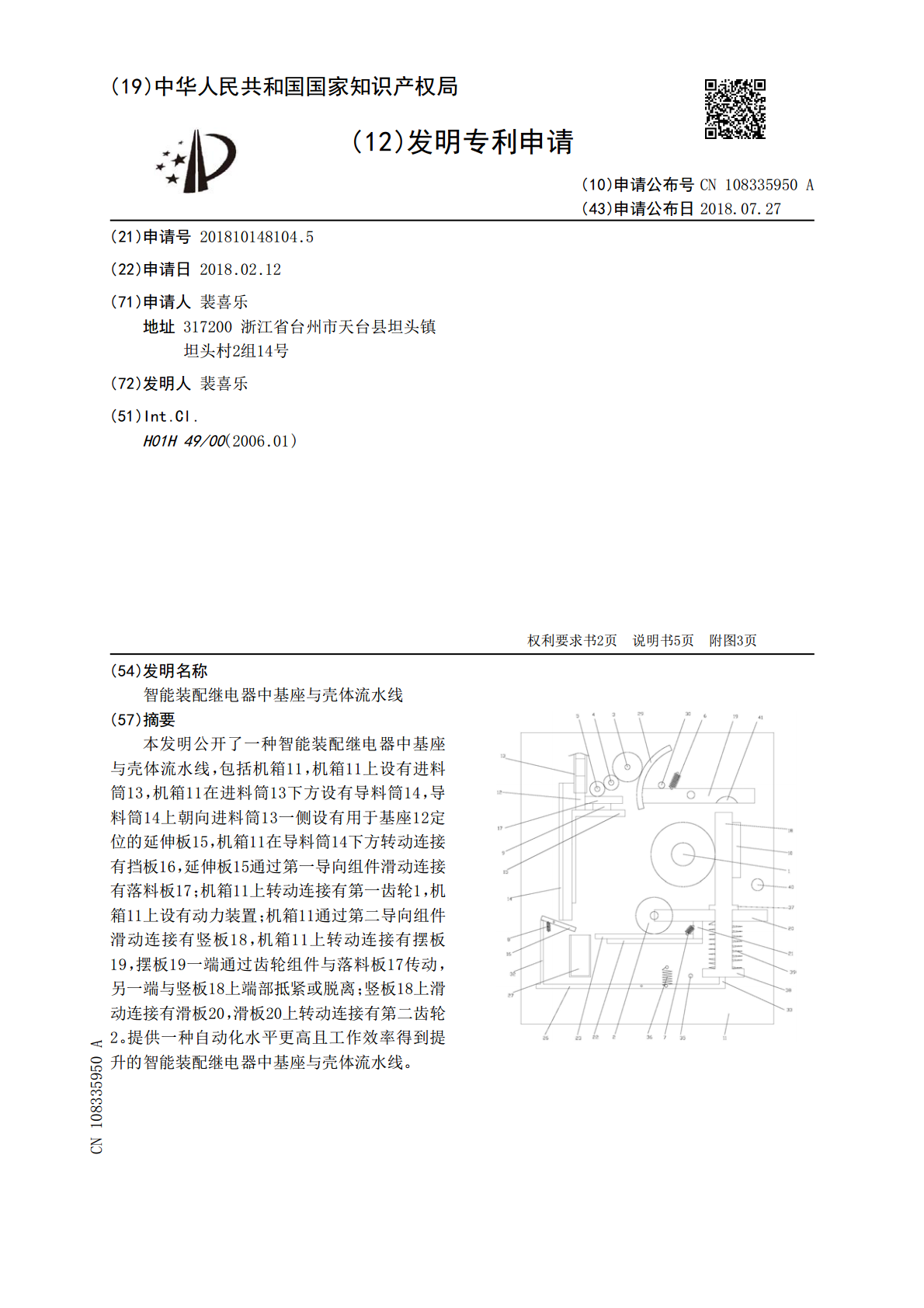

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108335950A(43)申请公布日2018.07.27(21)申请号201810148104.5(22)申请日2018.02.12(71)申请人裴喜乐地址317200浙江省台州市天台县坦头镇坦头村2组14号(72)发明人裴喜乐(51)Int.Cl.H01H49/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称智能装配继电器中基座与壳体流水线(57)摘要本发明公开了一种智能装配继电器中基座与壳体流水线，包括机箱11，机箱11上设有进料筒13，机箱11在进料筒13下方设有导料筒14，导料筒14上朝向进料筒13一侧设有用于基座12定位的延伸板15，机箱11在导料筒14下方转动连接有挡板16，延伸板15通过第一导向组件滑动连接有落料板17；机箱11上转动连接有第一齿轮1，机箱11上设有动力装置；机箱11通过第二导向组件滑动连接有竖板18，机箱11上转动连接有摆板19，摆板19一端通过齿轮组件与落料板17传动，另一端与竖板18上端部抵紧或脱离；竖板18上滑动连接有滑板20，滑板20上转动连接有第二齿轮2。提供一种自动化水平更高且工作效率得到提升的智能装配继电器中基座与壳体流水线。CN108335950ACN108335950A权利要求书1/2页1.一种智能装配继电器中基座与壳体流水线，它包括机箱(11)，其特征在于：机箱(11)上设有用于容置基座(12)的进料筒(13)，机箱(11)在进料筒(13)下方设有供基座(12)滑动的导料筒(14)，导料筒(14)上朝向进料筒(13)一侧设有用于基座(12)定位的延伸板(15)，延伸板(15)位于进料筒(13)下方，机箱(11)在导料筒(14)下方转动连接有用于与导料筒(14)下端部抵紧或脱离的挡板(16)，延伸板(15)通过第一导向组件滑动连接有用于推动进料筒(13)内基座(12)逐一滑动至导料筒(14)的落料板(17)；机箱(11)上转动连接有第一齿轮(1)，机箱(11)上设有用于驱动第一齿轮(1)转动的动力装置，机箱(11)通过第二导向组件滑动连接有竖板(18)，竖板(18)上设有用于与第一齿轮(1)啮合传动的第一直线齿条；机箱(11)上转动连接有摆板(19)，摆板(19)一端通过齿轮组件与落料板(17)传动，另一端与竖板(18)上端部抵紧或脱离；竖板(18)上滑动连接有滑板(20)，滑板(20)上转动连接有用于与第一齿轮(1)啮合或脱离的第二齿轮(2)；滑板(20)与竖板(18)之间设有弹性组件，滑板(20)通过连接块(21)连接有托板(22)，托板(22)上滑动连接有用于与连接块(21)抵紧或脱离的推板(23)，推板(23)上设有用于与第二齿轮(2)啮合传动的第二直线齿条，推板(23)与连接块(21)之间设有拉紧装置；挡板(16)与机箱(11)通过第一限位组件连接，挡板(16)与竖板(18)下端部通过传动杆(26)连接，传动杆(26)与机箱(11)通过第二限位组件连接，机箱(11)在挡板(16)下方设有收纳盒(27)；导料筒(14)上朝向推板(23)一侧设有供壳体(24)穿过的缺口(25)，当第一齿轮(1)与第二齿轮(2)啮合传动时，推板(23)与导料筒(14)下端的缺口(25)对准。2.根据权利要求1所述的智能装配继电器中基座与壳体流水线，其特征在于：摆板(19)一端通过齿轮组件与落料板(17)传动是指，摆板(19)通过第一铰接点(28)转动连接在机箱(11)上，摆板(19)上设有以第一铰接点(28)为圆心的弧形齿条(29)，机箱(11)上转动连接有用于与弧形齿条(29)啮合传动的第三齿轮(3)，机箱(11)上转动连接有相互啮合的第四齿轮(4)与第五齿轮(5)，第三齿轮(3)与第四齿轮(4)啮合传动，落料板(17)上设有用于与第五齿轮(5)啮合传动的第三直线齿条；机箱(11)上设有用于与摆板(19)抵紧或脱离的定位销(30)，摆板(19)与机箱(11)之间设有用于拉动摆板(19)抵靠在定位销(30)上的第一拉簧(6)，第一拉簧(6)与定位销(30)位于摆板(19)上方，第一拉簧(6)一端与机箱(11)转动连接，另一端与摆板(19)转动连接。3.根据权利要求1所述的智能装配继电器中基座与壳体流水线，其特征在于：推板(23)与连接块(21)之间设有拉紧装置是指，推板(23)通过燕尾槽滑动连接在托板(22)上，推板(23)与连接块(21)之间设有第二拉簧(7)，第二拉簧(7)一端与推板(23)转动连接，另一端与连接块(21)转动连接。4.根据权利要求1所述的智能装配继电器中基座与壳体流水线，其特征在于：挡板(16)与机箱(11)通过第一限位组件连接是指，挡板(16)与机箱(11)之间设有
