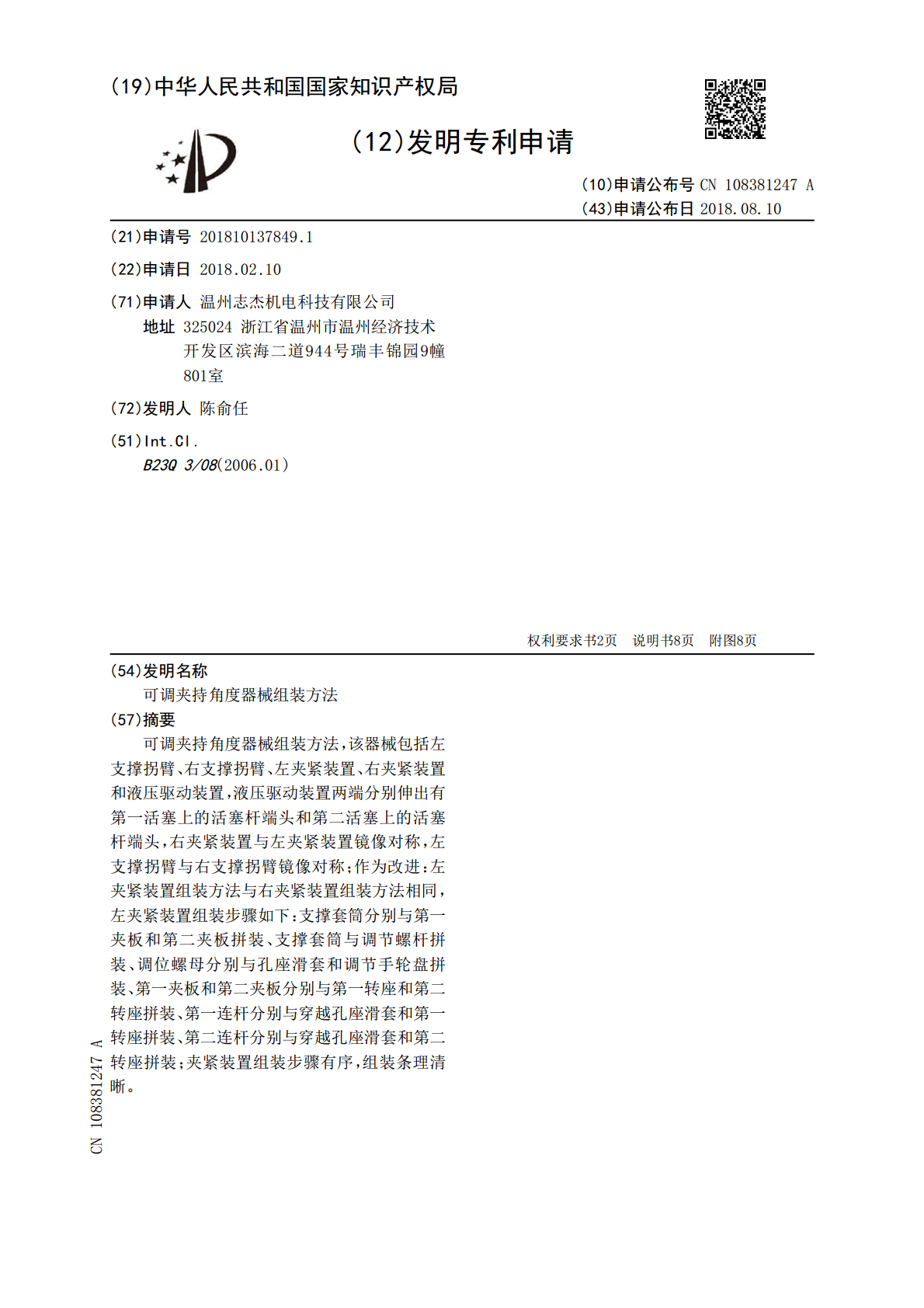

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108381247A(43)申请公布日2018.08.10(21)申请号201810137849.1(22)申请日2018.02.10(71)申请人温州志杰机电科技有限公司地址325024浙江省温州市温州经济技术开发区滨海二道944号瑞丰锦园9幢801室(72)发明人陈俞任(51)Int.Cl.B23Q3/08(2006.01)权利要求书2页说明书8页附图8页(54)发明名称可调夹持角度器械组装方法(57)摘要可调夹持角度器械组装方法，该器械包括左支撑拐臂、右支撑拐臂、左夹紧装置、右夹紧装置和液压驱动装置，液压驱动装置两端分别伸出有第一活塞上的活塞杆端头和第二活塞上的活塞杆端头，右夹紧装置与左夹紧装置镜像对称，左支撑拐臂与右支撑拐臂镜像对称；作为改进：左夹紧装置组装方法与右夹紧装置组装方法相同，左夹紧装置组装步骤如下：支撑套筒分别与第一夹板和第二夹板拼装、支撑套筒与调节螺杆拼装、调位螺母分别与孔座滑套和调节手轮盘拼装、第一夹板和第二夹板分别与第一转座和第二转座拼装、第一连杆分别与穿越孔座滑套和第一转座拼装、第二连杆分别与穿越孔座滑套和第二转座拼装；夹紧装置组装步骤有序，组装条理清晰。CN108381247ACN108381247A权利要求书1/2页1.可调夹持角度器械组装方法，该器械包括左支撑拐臂（51）、右支撑拐臂（52）、左夹紧装置（91）、右夹紧装置（92）和液压驱动装置（93），液压驱动装置（93）两端分别伸出有第一活塞（53）上的活塞杆端头和第二活塞（54）上的活塞杆端头，所述右夹紧装置（92）与所述左夹紧装置（91）镜像对称，所述左支撑拐臂（51）与所述右支撑拐臂（52）镜像对称；液压驱动装置（93）的左端滑动连接有左支撑拐臂（51），液压驱动装置（93）的右端滑动连接有右支撑拐臂（52）；左夹紧装置（91）上的调节螺杆（40）固定连接在左支撑拐臂（51）上，右夹紧装置（92）上的调节螺杆（40）固定连接在右支撑拐臂（52）；其特征是：左夹紧装置（91）组装方法与右夹紧装置（92）组装方法相同，左夹紧装置（91）组装步骤如下：（一）、支撑套筒（17）分别与第一夹板（10）和第二夹板（13）拼装夹角轴销（16）依次穿越第一夹板（10）上的第一摆转孔（11）、支撑套筒（17）上的套筒轴孔（18）和第二夹板（13）上的第二摆转孔（14）；（二）、支撑套筒（17）与调节螺杆（40）拼装螺杆套筒轴销（44）先后穿越支撑套筒（17）上的套筒孔座（19）和调节螺杆（40）上的螺杆摆孔（47）；（三）、调位螺母（30）分别与孔座滑套（26）和调节手轮盘（41）拼装先取调位螺母（30），将螺母轴肩段（31）朝前，让内螺纹孔（35）与内螺纹孔（35）与调节螺杆（40）相配合；再取孔座滑套（26），将孔座套内孔（29）套在螺母圆柱段（32）上，孔座套内孔（29）与螺母圆柱段（32）之间为可旋转滑动配合，孔座套内孔（29）一侧端面贴着螺母轴肩段（31）；接着取调节手轮盘（41），手轮盘方孔（48）套在螺母方轴段（33）上，手轮盘方孔（48）一侧端面与螺母轴肩段（31）一起共同现在孔座滑套（26）的轴向位移；最后取锁位螺母（39），锁位螺母（39）上的内螺纹与螺母外螺段（34）配合，锁位螺母（39）将调节手轮盘（41）固定在螺母方轴段（33）上；（四）、第一夹板（10）和第二夹板（13）分别与第一转座（20）和第二转座（23）拼装夹板第一摆转销（90）先后穿越第一夹板（10）上的第一支撑孔座（12）和第一转座（20）上的转座摆转孔（22）；夹板第二摆转销（63）先后穿越第二夹板（13）上的第二支撑孔座（15）和第二转座（23）上的转座摆转孔（22）；（五）、第一连杆（24）分别与穿越孔座滑套（26）和第一转座（20）拼装滑套第一轴销（64）先后穿越孔座滑套（26）上的左连杆孔座（27）和第一连杆（24）后端通孔；转座第一轴销（94）先后穿越第一转座（20）上的转座轴孔（21）和第一连杆（24）前端通孔；（六）、第二连杆（25）分别与穿越孔座滑套（26）和第二转座（23）拼装滑套第二轴销（65）先后穿越孔座滑套（26）上的右连杆孔座（28）和第二连杆（25）后端通孔；转座第二轴销（95）先后穿越第二转座（23）上的转座轴孔（21）和第二连杆（25）前端通孔；左夹紧装置（91）完毕。2.根据权利要求1所述的可调夹持角度器械组装方法，其特征是：左夹紧装置（91）与左支撑拐臂（51）组装：先将左夹紧装置（91）上的定位螺母（42）顺时针旋转配合在左夹紧装置（91）上的调节螺杆（40）外螺纹上，再将该调节螺杆（40）外螺纹端旋转入左支撑拐臂（51）上的支撑端头螺孔（59）之
