一种节水节能浴室水龙头.pdf

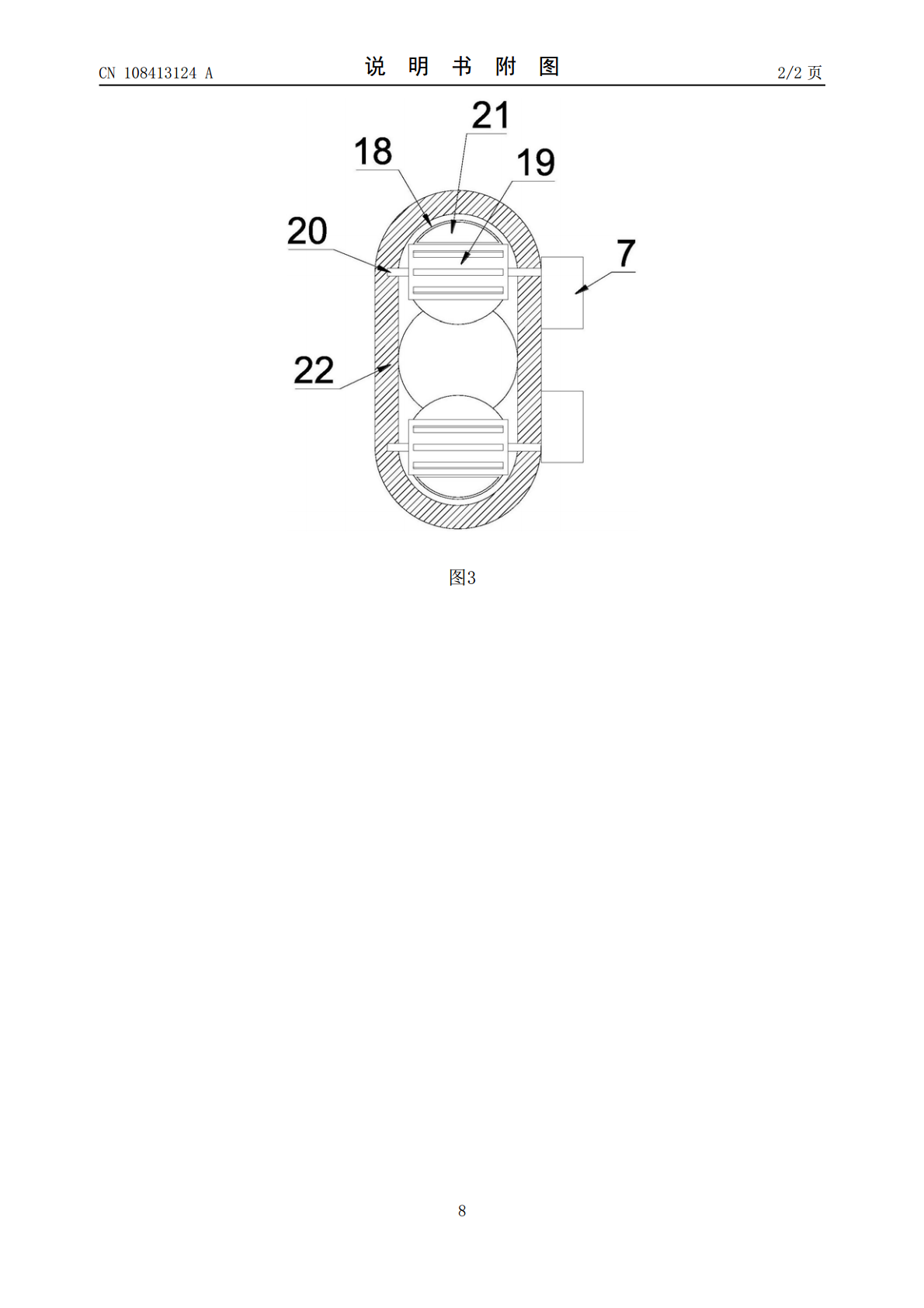

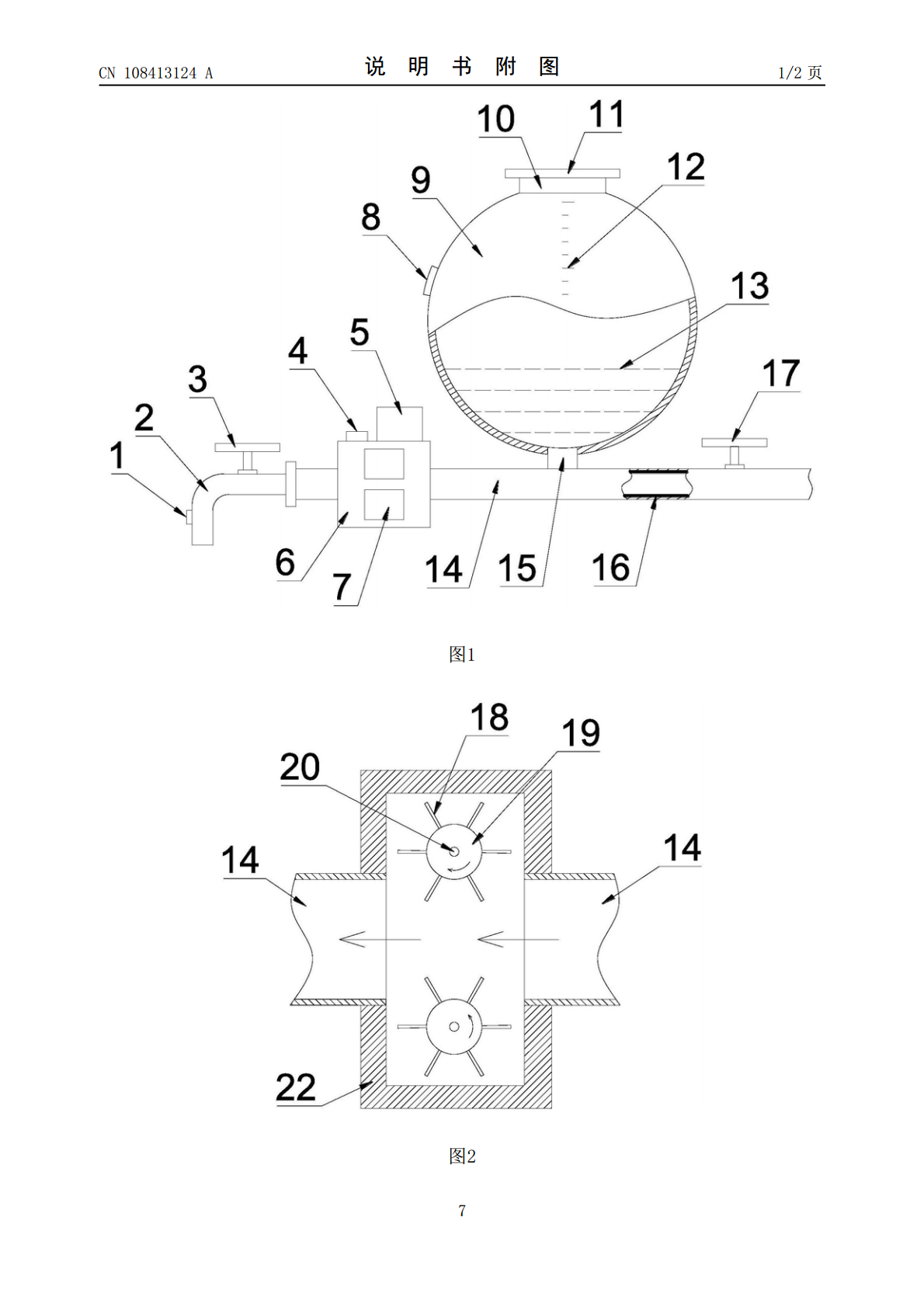

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108413124A(43)申请公布日2018.08.17(21)申请号201810364859.9F03B3/00(2006.01)(22)申请日2018.04.23(71)申请人深圳龙图腾创新设计有限公司地址518000广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室(72)发明人刘慧玲(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.F16K51/00(2006.01)F16K49/00(2006.01)F16K37/00(2006.01)H02J7/32(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种节水节能浴室水龙头(57)摘要本发明公开了一种节水节能浴室水龙头，包括水龙头和自来水管，所述水龙头安装于自来水管的出水端，水龙头和自来水管上分别安装有第一阀门和第二阀门，自来水管上安装有发电装置，发电装置包括有壳体、发电机、水斗、转轮和主轴，自来水管上还安装有连通管，连通管的上端安装有储水容器，储水容器的内侧下部安装有加热丝，储水容器的顶部安装有进水口，进水口上安装有密封盖，发电装置上还分别安装有控制开关和储能装置。本发明结构设计合理，方便使用，节水节能，具有很高的实用性，利于推广应用。CN108413124ACN108413124A权利要求书1/1页1.一种节水节能浴室水龙头，包括水龙头（2）和自来水管（14），其特征在于，所述水龙头（2）安装于自来水管（14）的出水端，水龙头（2）和自来水管（14）上分别安装有第一阀门（3）和第二阀门（17），所述第一阀门（3）和第二阀门（17）之间的自来水管（14）上安装有发电装置（6），所述发电装置（6）包括有壳体（22）、发电机（7）、水斗（18）、转轮（19）和主轴（20），所述壳体（22）的上部和下部各安装有一个主轴（20），主轴（20）的后端转动安装于壳体（22）的后侧内壁上，主轴（20）的前端从壳体（22）的前侧壁伸出，且主轴（20）的与壳体（22）的前侧壁之间为密封转动连接，所述壳体（22）的前侧设有与主轴（20）连接的发电机（7），所述壳体（22）内于主轴（20）上安装有转轮（19），所述转轮（19）上安装有若干水斗（18），所述发电装置（6）和第二阀门（17）之间的自来水管（14）上还安装有连通管（15），连通管（15）的上端安装有储水容器（9），储水容器（9）的内侧下部安装有加热丝（13），所述储水容器（9）的顶部安装有进水口（10），进水口（10）上可拆卸安装有密封盖（11），所述发电装置（6）上还分别安装有控制开关（4）和储能装置（5），储能装置（5）上还设有控制器，所述发电机（7）与储能装置（5）电性连接，所述控制器分别与控制开关（4）和加热丝（13）电性连接；所述水龙头（2）的前端还安装有热感应器（1），储水容器（9）的前侧还安装有LED发光组件（8），所述热感应器（1）和LED发光组件（8）分别与控制器电性连接。2.根据权利要求1所述的节水节能浴室水龙头，其特征在于，所述壳体（22）的主视截面为矩形状，壳体（22）的侧视截面为跑道形状。3.根据权利要求1或2所述的节水节能浴室水龙头，其特征在于，所述主轴（20）与自来水管（14）的径向垂直设置。4.根据权利要求3所述的节水节能浴室水龙头，其特征在于，所述转轮（19）为圆柱形状，且转轮（19）的下端面与自来水管（14）的内腔上端面齐平。5.根据权利要求4所述的节水节能浴室水龙头，其特征在于，所述水斗（18）的侧视呈扇形状，水斗（18）垂直于转轮（19）的表面设置，各个水斗（18）于转轮（19）上顺次安装。6.根据权利要求1所述的节水节能浴室水龙头，其特征在于，所述连通管（15）安装于自来水管（14）的上侧。7.根据权利要求1所述的节水节能浴室水龙头，其特征在于，所述储水容器（9）呈圆柱形或球形等结构，储水容器（9）采用透明材料制成，储水容器（9）上还设有刻度（12）。8.根据权利要求1所述的节水节能浴室水龙头，其特征在于，所述储能装置（5）为蓄电池。9.根据权利要求1或7所述的节水节能浴室水龙头，其特征在于，所述进水口（10）的直径为5～10cm。2CN108413124A说明书1/4页一种节水节能浴室水龙头技术领域[0001]本发明涉及日常生活技术领域，具体是一种节水节能浴室水龙头。背景技术[0002]水龙头是水阀的通俗称谓，用来控制水流的大小开关，有节水的功效。水龙头的更新换代速度非常快，从老式铸铁工艺发展到电镀旋钮式的，又发展到不锈钢单温单控水龙头、不锈钢双温双控龙头、厨房半自动龙头。现在，越来越多的消费者选购水龙头，都会从材质、
