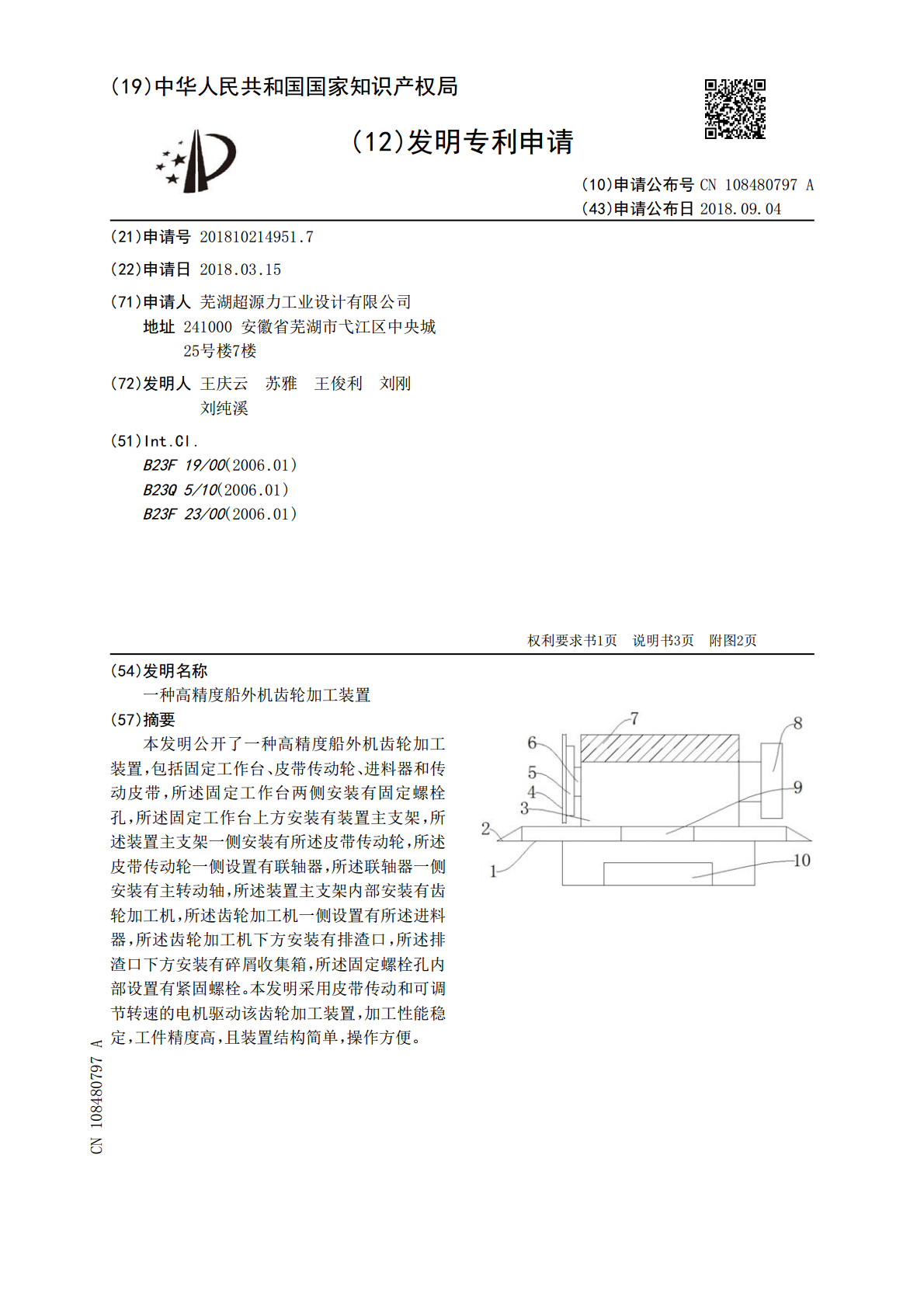

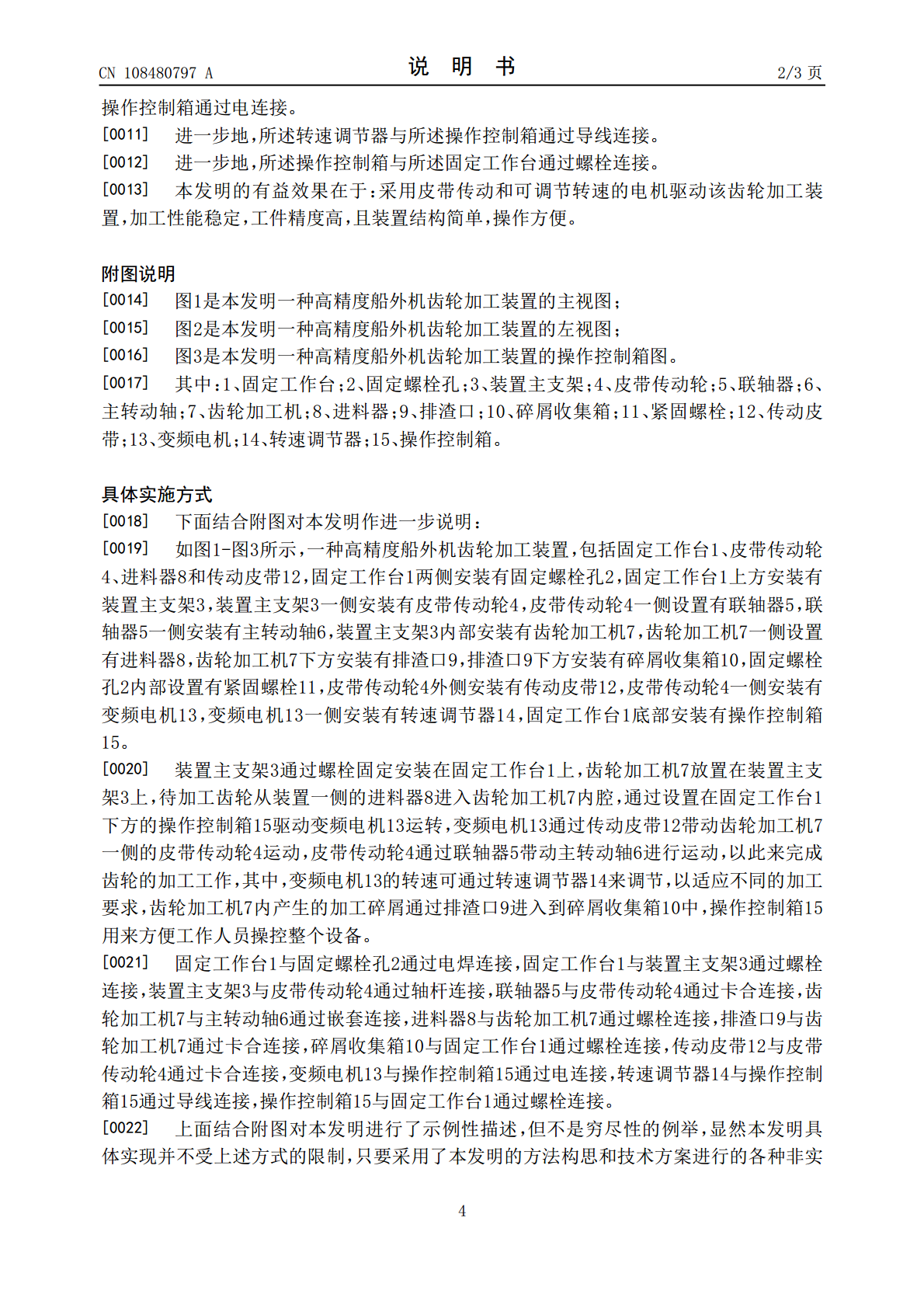

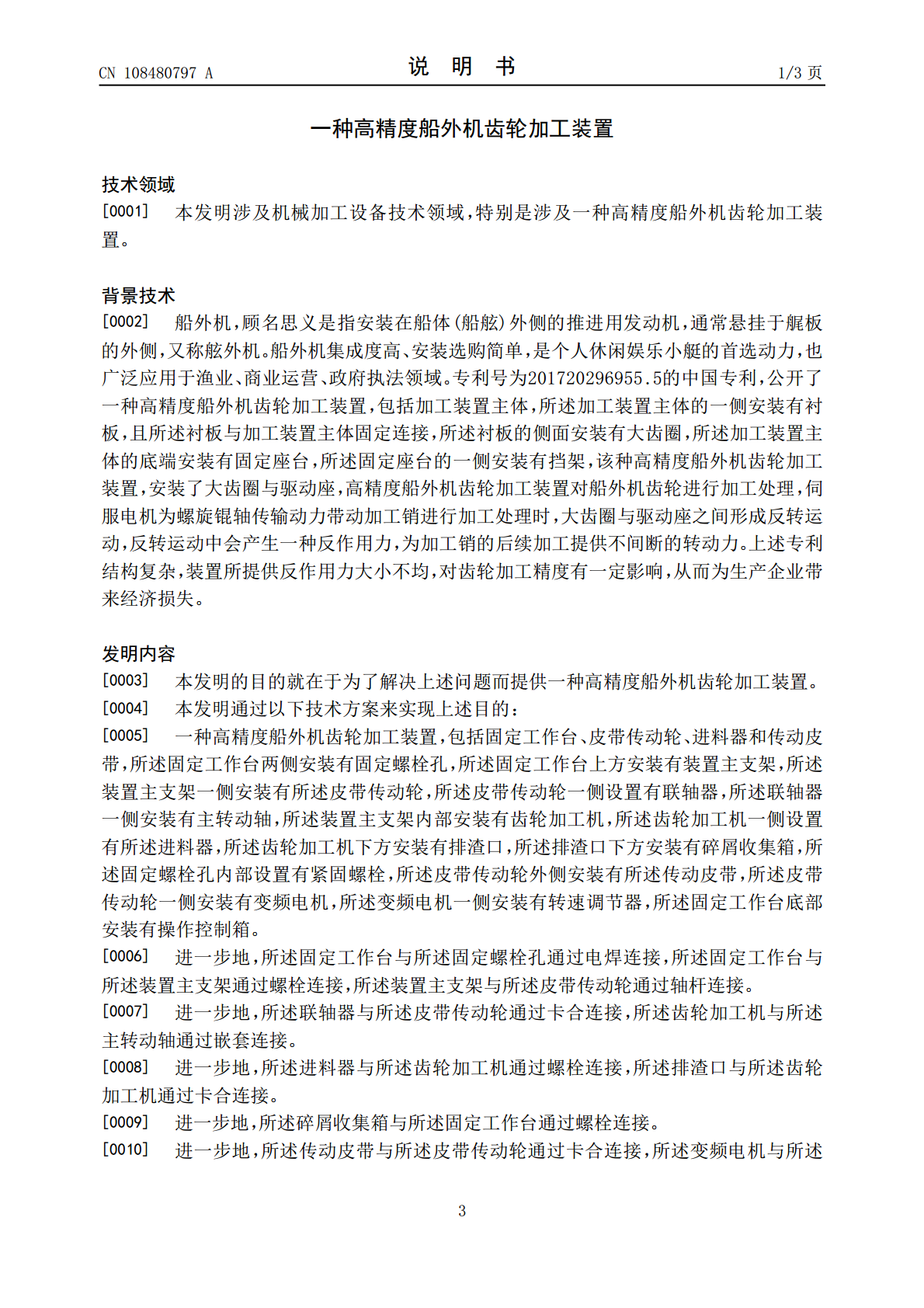

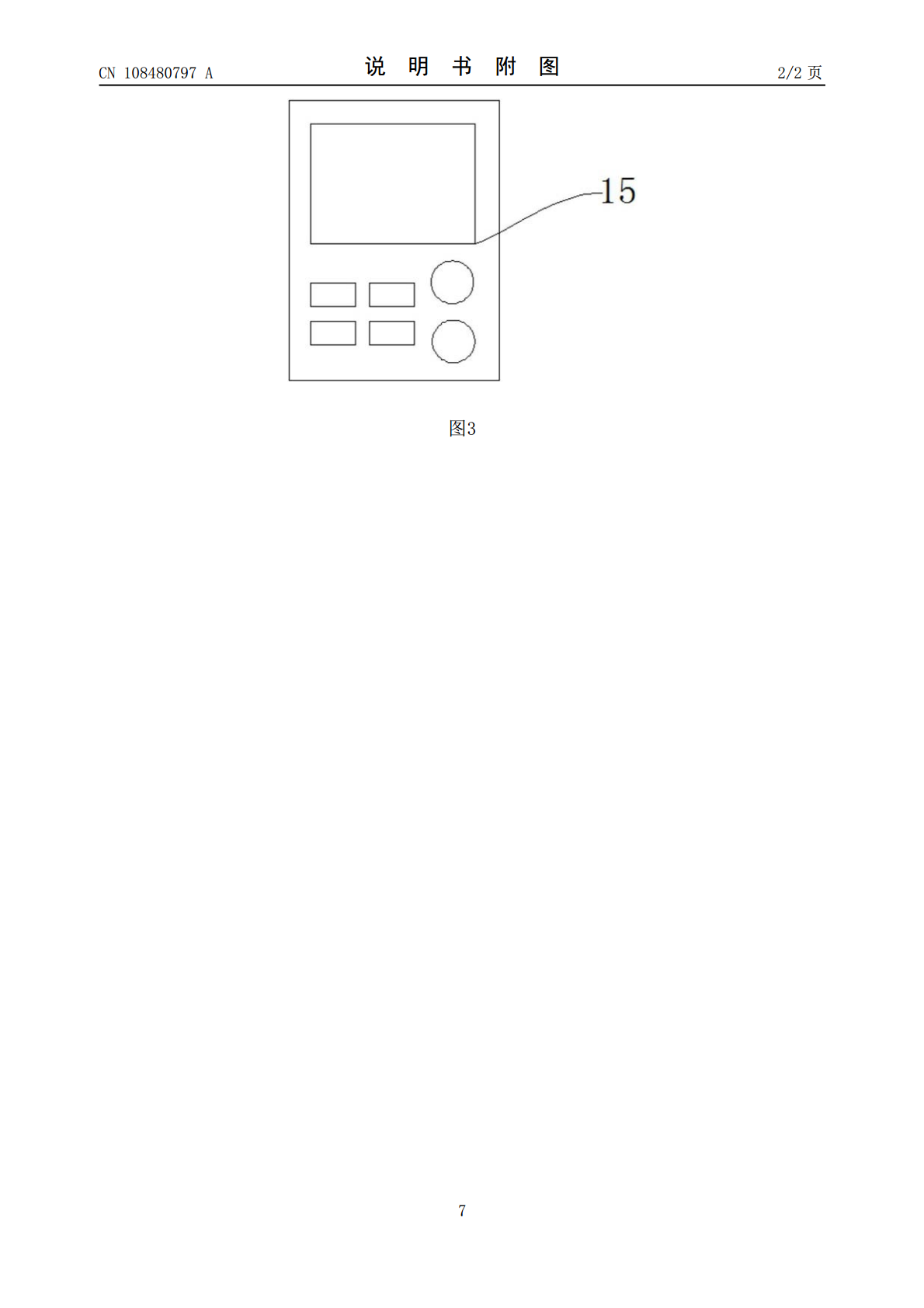

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108480797A(43)申请公布日2018.09.04(21)申请号201810214951.7(22)申请日2018.03.15(71)申请人芜湖超源力工业设计有限公司地址241000安徽省芜湖市弋江区中央城25号楼7楼(72)发明人王庆云苏雅王俊利刘刚刘纯溪(51)Int.Cl.B23F19/00(2006.01)B23Q5/10(2006.01)B23F23/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种高精度船外机齿轮加工装置(57)摘要本发明公开了一种高精度船外机齿轮加工装置，包括固定工作台、皮带传动轮、进料器和传动皮带，所述固定工作台两侧安装有固定螺栓孔，所述固定工作台上方安装有装置主支架，所述装置主支架一侧安装有所述皮带传动轮，所述皮带传动轮一侧设置有联轴器，所述联轴器一侧安装有主转动轴，所述装置主支架内部安装有齿轮加工机，所述齿轮加工机一侧设置有所述进料器，所述齿轮加工机下方安装有排渣口，所述排渣口下方安装有碎屑收集箱，所述固定螺栓孔内部设置有紧固螺栓。本发明采用皮带传动和可调节转速的电机驱动该齿轮加工装置，加工性能稳定，工件精度高，且装置结构简单，操作方便。CN108480797ACN108480797A权利要求书1/1页1.一种高精度船外机齿轮加工装置，其特征在于：包括固定工作台(1)、皮带传动轮(4)、进料器(8)和传动皮带(12)，所述固定工作台(1)两侧安装有固定螺栓孔(2)，所述固定工作台(1)上方安装有装置主支架(3)，所述装置主支架(3)一侧安装有所述皮带传动轮(4)，所述皮带传动轮(4)一侧设置有联轴器(5)，所述联轴器(5)一侧安装有主转动轴(6)，所述装置主支架(3)内部安装有齿轮加工机(7)，所述齿轮加工机(7)一侧设置有所述进料器(8)，所述齿轮加工机(7)下方安装有排渣口(9)，所述排渣口(9)下方安装有碎屑收集箱(10)，所述固定螺栓孔(2)内部设置有紧固螺栓(11)，所述皮带传动轮(4)外侧安装有所述传动皮带(12)，所述皮带传动轮(4)一侧安装有变频电机(13)，所述变频电机(13)一侧安装有转速调节器(14)，所述固定工作台(1)底部安装有操作控制箱(15)。2.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述固定工作台(1)与所述固定螺栓孔(2)通过电焊连接，所述固定工作台(1)与所述装置主支架(3)通过螺栓连接，所述装置主支架(3)与所述皮带传动轮(4)通过轴杆连接。3.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述联轴器(5)与所述皮带传动轮(4)通过卡合连接，所述齿轮加工机(7)与所述主转动轴(6)通过嵌套连接。4.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述进料器(8)与所述齿轮加工机(7)通过螺栓连接，所述排渣口(9)与所述齿轮加工机(7)通过卡合连接。5.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述碎屑收集箱(10)与所述固定工作台(1)通过螺栓连接。6.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述传动皮带(12)与所述皮带传动轮(4)通过卡合连接，所述变频电机(13)与所述操作控制箱(15)通过电连接。7.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述转速调节器(14)与所述操作控制箱(15)通过导线连接。8.根据权利要求1所述的一种高精度船外机齿轮加工装置，其特征在于：所述操作控制箱(15)与所述固定工作台(1)通过螺栓连接。2CN108480797A说明书1/3页一种高精度船外机齿轮加工装置技术领域[0001]本发明涉及机械加工设备技术领域，特别是涉及一种高精度船外机齿轮加工装置。背景技术[0002]船外机，顾名思义是指安装在船体(船舷)外侧的推进用发动机，通常悬挂于艉板的外侧，又称舷外机。船外机集成度高、安装选购简单，是个人休闲娱乐小艇的首选动力，也广泛应用于渔业、商业运营、政府执法领域。专利号为201720296955.5的中国专利，公开了一种高精度船外机齿轮加工装置，包括加工装置主体，所述加工装置主体的一侧安装有衬板，且所述衬板与加工装置主体固定连接，所述衬板的侧面安装有大齿圈，所述加工装置主体的底端安装有固定座台，所述固定座台的一侧安装有挡架，该种高精度船外机齿轮加工装置，安装了大齿圈与驱动座，高精度船外机齿轮加工装置对船外机齿轮进行加工处理，伺服电机为螺旋锟轴传输动力带动加工销进行加工处理时，大齿圈与驱动座之间形成反转运动，反转运动中会产生一种反作用力，为加工销的后续加工提供不间断的转动力。上述专利结构复杂，装置所提
