一种攀爬设备.pdf

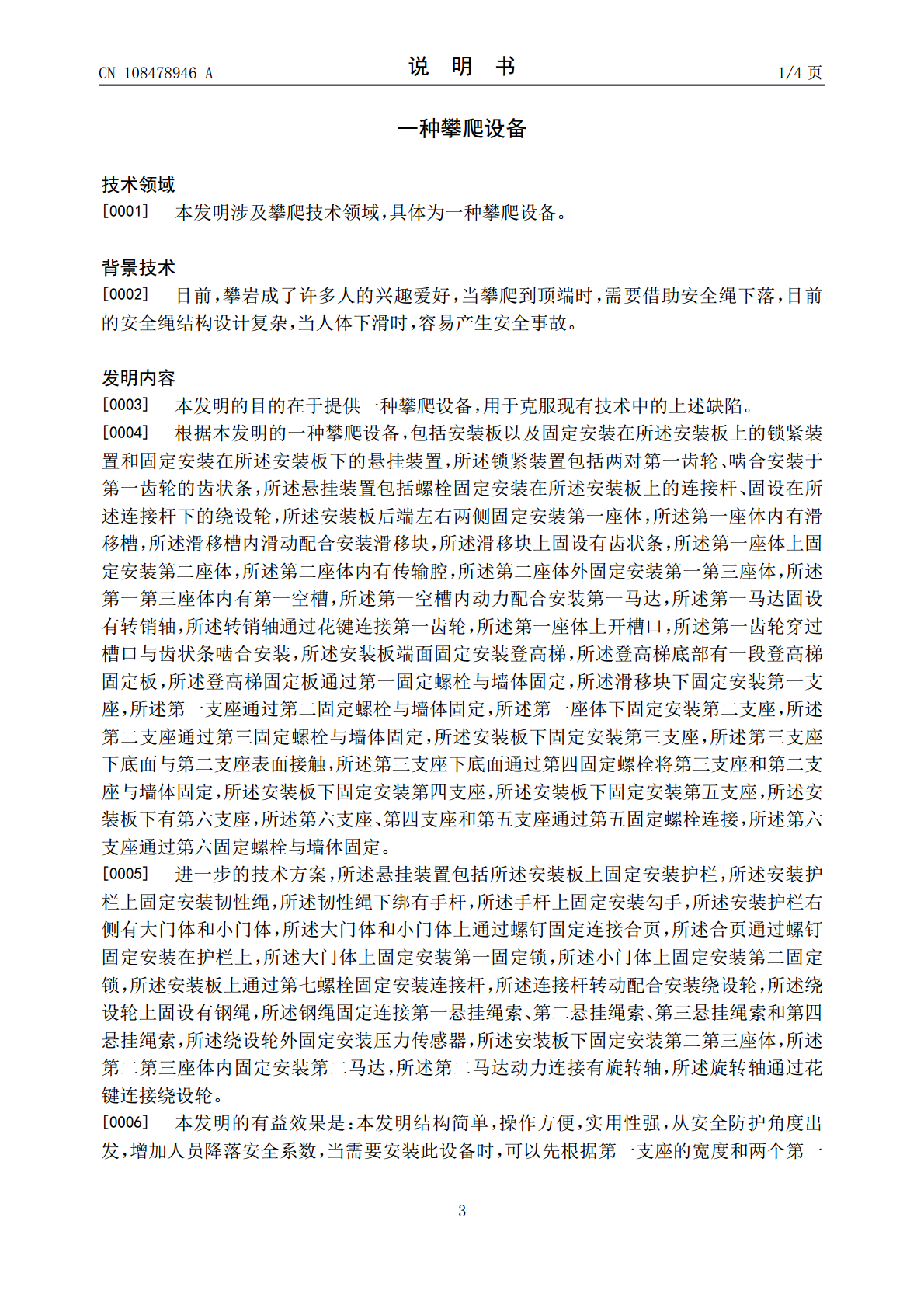

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108478946A(43)申请公布日2018.09.04(21)申请号201810528778.8(22)申请日2018.05.29(71)申请人泉州市鑫创园智能科技有限公司地址362000福建省泉州市泉州经济技术开发区德泰路51号创业2号楼四楼(72)发明人林景池(51)Int.Cl.A62B1/10(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种攀爬设备(57)摘要本发明公开了一种攀爬设备，包括安装板以及固定安装在所述安装板上的锁紧装置和固定安装在所述安装板下的悬挂装置，所述锁紧装置包括两对第一齿轮、啮合安装于第一齿轮的齿状条，所述悬挂装置包括螺栓固定安装在所述安装板上的连接杆、固设在所述连接杆下的绕设轮，所述安装板后端左右两侧固定安装第一座体，所述第一座体内有滑移槽，所述滑移槽内滑动配合安装滑移块，所述滑移块上固设有齿状条，所述第一座体上固定安装第二座体，所述第二座体内有传输腔，所述第二座体外固定安装第一第三座体，所述第一第三座体内有第一空槽，所述第一空槽内动力配合安装第一马达，所述第一马达固设有转销轴，所述转销轴通过花键连接第一齿轮。CN108478946ACN108478946A权利要求书1/1页1.一种攀爬设备，包括安装板以及固定安装在所述安装板上的锁紧装置和固定安装在所述安装板下的悬挂装置，所述锁紧装置包括两对第一齿轮、啮合安装于第一齿轮的齿状条，所述悬挂装置包括螺栓固定安装在所述安装板上的连接杆、固设在所述连接杆下的绕设轮，所述安装板后端左右两侧固定安装第一座体，所述第一座体内有滑移槽，所述滑移槽内滑动配合安装滑移块，所述滑移块上固设有齿状条，所述第一座体上固定安装第二座体，所述第二座体内有传输腔，所述第二座体外固定安装第一第三座体，所述第一第三座体内有第一空槽，所述第一空槽内动力配合安装第一马达，所述第一马达固设有转销轴，所述转销轴通过花键连接第一齿轮，所述第一座体上开槽口，所述第一齿轮穿过槽口与齿状条啮合安装，所述安装板端面固定安装登高梯，所述登高梯底部有一段登高梯固定板，所述登高梯固定板通过第一固定螺栓与墙体固定，所述滑移块下固定安装第一支座，所述第一支座通过第二固定螺栓与墙体固定，所述第一座体下固定安装第二支座，所述第二支座通过第三固定螺栓与墙体固定，所述安装板下固定安装第三支座，所述第三支座下底面与第二支座表面接触，所述第三支座下底面通过第四固定螺栓将第三支座和第二支座与墙体固定，所述安装板下固定安装第四支座，所述安装板下固定安装第五支座，所述安装板下有第六支座，所述第六支座、第四支座和第五支座通过第五固定螺栓连接，所述第六支座通过第六固定螺栓与墙体固定。2.根据权利要求1所述的一种攀爬设备，其特征在于：所述悬挂装置包括所述安装板上固定安装护栏，所述安装护栏上固定安装韧性绳，所述韧性绳下绑有手杆，所述手杆上固定安装勾手，所述安装护栏右侧有大门体和小门体，所述大门体和小门体上通过螺钉固定连接合页，所述合页通过螺钉固定安装在护栏上，所述大门体上固定安装第一固定锁，所述小门体上固定安装第二固定锁，所述安装板上通过第七螺栓固定安装连接杆，所述连接杆转动配合安装绕设轮，所述绕设轮上固设有钢绳，所述钢绳固定连接第一悬挂绳索、第二悬挂绳索、第三悬挂绳索和第四悬挂绳索，所述绕设轮外固定安装压力传感器，所述安装板下固定安装第二第三座体，所述第二第三座体内固定安装第二马达，所述第二马达动力连接有旋转轴，所述旋转轴通过花键连接绕设轮。2CN108478946A说明书1/4页一种攀爬设备技术领域[0001]本发明涉及攀爬技术领域，具体为一种攀爬设备。背景技术[0002]目前，攀岩成了许多人的兴趣爱好，当攀爬到顶端时，需要借助安全绳下落，目前的安全绳结构设计复杂，当人体下滑时，容易产生安全事故。发明内容[0003]本发明的目的在于提供一种攀爬设备，用于克服现有技术中的上述缺陷。[0004]根据本发明的一种攀爬设备，包括安装板以及固定安装在所述安装板上的锁紧装置和固定安装在所述安装板下的悬挂装置，所述锁紧装置包括两对第一齿轮、啮合安装于第一齿轮的齿状条，所述悬挂装置包括螺栓固定安装在所述安装板上的连接杆、固设在所述连接杆下的绕设轮，所述安装板后端左右两侧固定安装第一座体，所述第一座体内有滑移槽，所述滑移槽内滑动配合安装滑移块，所述滑移块上固设有齿状条，所述第一座体上固定安装第二座体，所述第二座体内有传输腔，所述第二座体外固定安装第一第三座体，所述第一第三座体内有第一空槽，所述第一空槽内动力配合安装第一马达，所述第一马达固设有转销轴，所述转销轴通过花键连接第一齿轮，所述第一座体上开槽口，所述第一齿轮穿过槽口与齿状条啮合安装，所述安
