一种用于制药的药片研磨设备.pdf

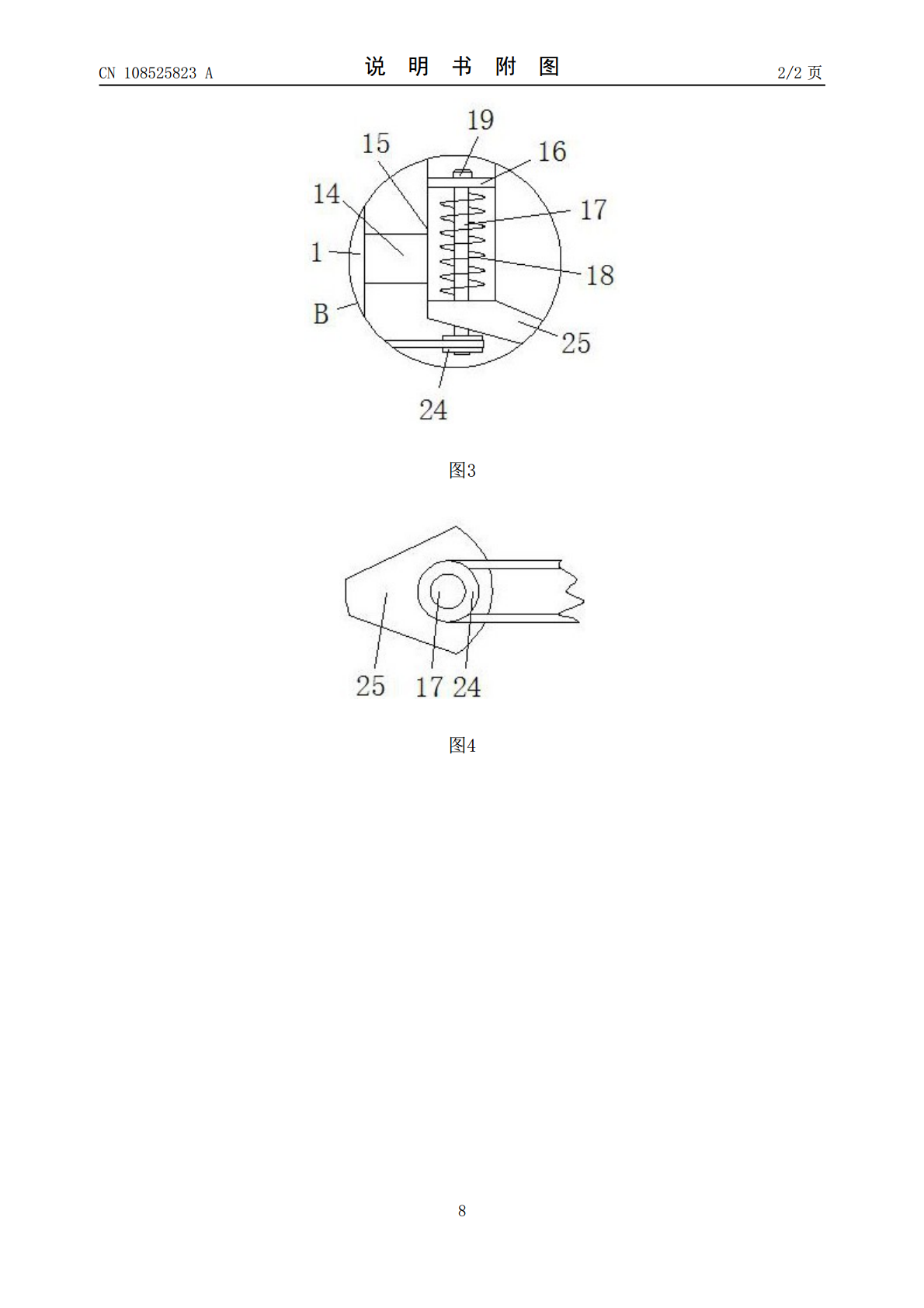

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108525823A(43)申请公布日2018.09.14(21)申请号201810347550.9(22)申请日2018.04.18(71)申请人肖叶地址235000安徽省淮北市相山区凤凰山工业园仪凤路10号(72)发明人肖叶(51)Int.Cl.B02C21/00(2006.01)B02C7/08(2006.01)B02C7/16(2006.01)B02C7/11(2006.01)B02C19/22(2006.01)B02C23/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于制药的药片研磨设备(57)摘要本发明涉及制药设备技术领域，且公开了一种用于制药的药片研磨设备，包括设备本体，所述设备本体的顶部开设有进料口，所述设备本体內顶壁的中部固定连接有第一电动推杆，所述第一电动推杆的底部固定连接有第一电机，所述第一电机的输出端固定连接有研磨盘。该用于制药的药片研磨设备，通过设置的研磨盘，在第一电动推杆和第一电机的作用下，能够有效的压合药片，在研磨台上进行研磨，通过设置的第一带轮和第二带轮，在第二电机的作用下，通过皮带带动转动杆转动，研磨轮转动进行对药片的二次研磨，保证了药片粉碎的更加的彻底，通过设置的弧形导板，能够将研磨好的药片粉末有效的倒入收集箱中，方便了工作人员的回收。CN108525823ACN108525823A权利要求书1/1页1.一种用于制药的药片研磨设备，包括设备本体（1），其特征在于：所述设备本体（1）的顶部开设有进料口（2），所述设备本体（1）內顶壁的中部固定连接有第一电动推杆（3），所述第一电动推杆（3）的底部固定连接有第一电机（4），所述第一电机（4）的输出端固定连接有研磨盘（5），所述设备本体（1）的内壁固定连接有支杆（6）和第二电动推杆（7），所述第二电动推杆（7）的左端固定连接有固定块（8），所述固定块（8）的顶部固定连接有支撑杆（9），所述支撑杆（9）的中部与支杆（6）的左端铰接，所述支撑杆（9）的顶部套接有固定座（10），所述支撑杆（9）的顶部固定连接有滑块（11），所述滑块（11）卡接在固定座（10）的内部，所述滑块（11）的顶部固定连接有弹簧（12），且弹簧（12）远离滑块（11）的一端与固定座（10）的內顶壁固定连接，所述固定座（10）的顶部固定连接有研磨台（13），设备本体（1）的内壁固定连接有连接板（14），所述连接板（14）的右端固定连接有研磨管（15），所述研磨管（15）的内部安装有支架（16），所述支架（16）的中部活动套接有转动杆（17），所述转动杆（17）的外表面固定安装有研磨轮（18），所述转动杆（17）的顶部固定连接有限位块（19），所述设备本体（1）的右侧面固定连接有固定板（20），所述固定板（20）的顶部固定连接有第二电机（21），所述第二电机（21）的输出端固顶连接有传动轴（22），所述传动轴（22）贯穿并延伸至固定板（20）的底部，所述传动轴（22）的外表面固定套接有第一带轮（23），所述第一带轮（23）通过皮带与第二带轮（24）传动连接，所述第二带轮（24）的内圈与转动杆（17）固定套接。2.根据权利要求1所述的一种用于制药的药片研磨设备，其特征在于：所述研磨管（15）的底部固定安装有弧形导板（25），且转动杆（17）活动套接在弧形导板（25）的内部。3.根据权利要求1所述的一种用于制药的药片研磨设备，其特征在于：所述设备本体（1）的内底壁固定安装有收集箱（26），所述收集箱（26）位于弧形导板（25）出口的正下方，所述设备本体（1）的右侧面开设有开口，且皮带位于开口的内部。4.根据权利要求1所述的一种用于制药的药片研磨设备，其特征在于：所述设备本体（1）的内顶部固定连接有引板，引板的上端位于进料口（2）的右侧，且引板的下端位于研磨盘（5）和研磨台（13）之间。5.根据权利要求1所述的一种用于制药的药片研磨设备，其特征在于：所述研磨管（15）的顶部固定安装有漏斗，所述漏斗位于研磨台（13）的左下方。6.根据权利要求1所述的一种用于制药的药片研磨设备，其特征在于：所述第二带轮（24）与弧形导板（25）之间留有间隙，且第一带轮（23）和第二带轮（24）位于同一水平线上。2CN108525823A说明书1/4页一种用于制药的药片研磨设备技术领域[0001]本发明涉及制药设备技术领域，具体为一种用于制药的药片研磨设备。背景技术[0002]片剂药物是医学治疗中最为常见的口服剂之一，一般人们通常直接有水送服，但是遇到一些有昏迷、神志不清和患病儿童时，根据服用剂量的要求需要将更多的药片研磨成粉送服。[0003]目前，药房一般采用手工的方式研磨药片，费时费力，研磨效率低，
