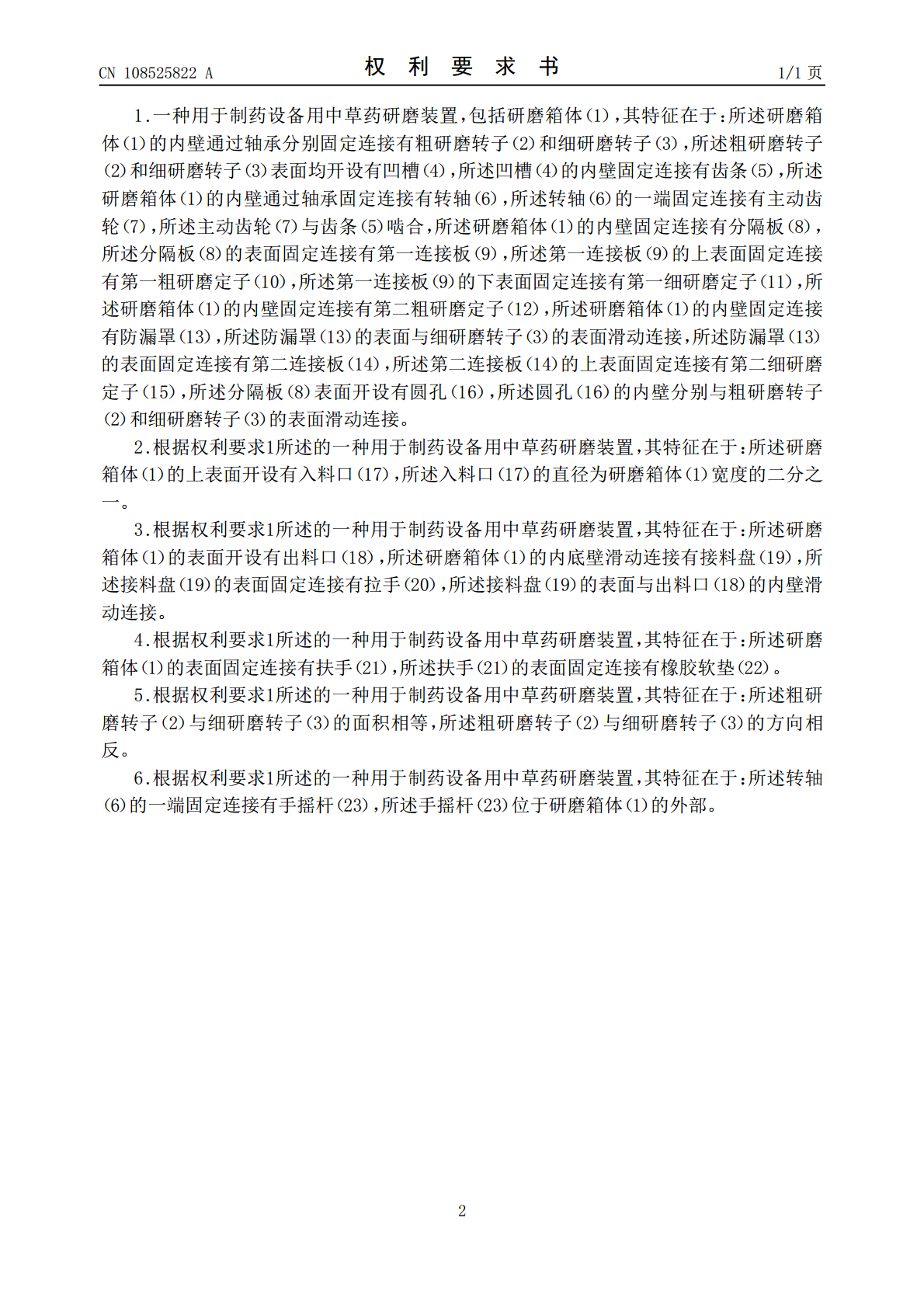

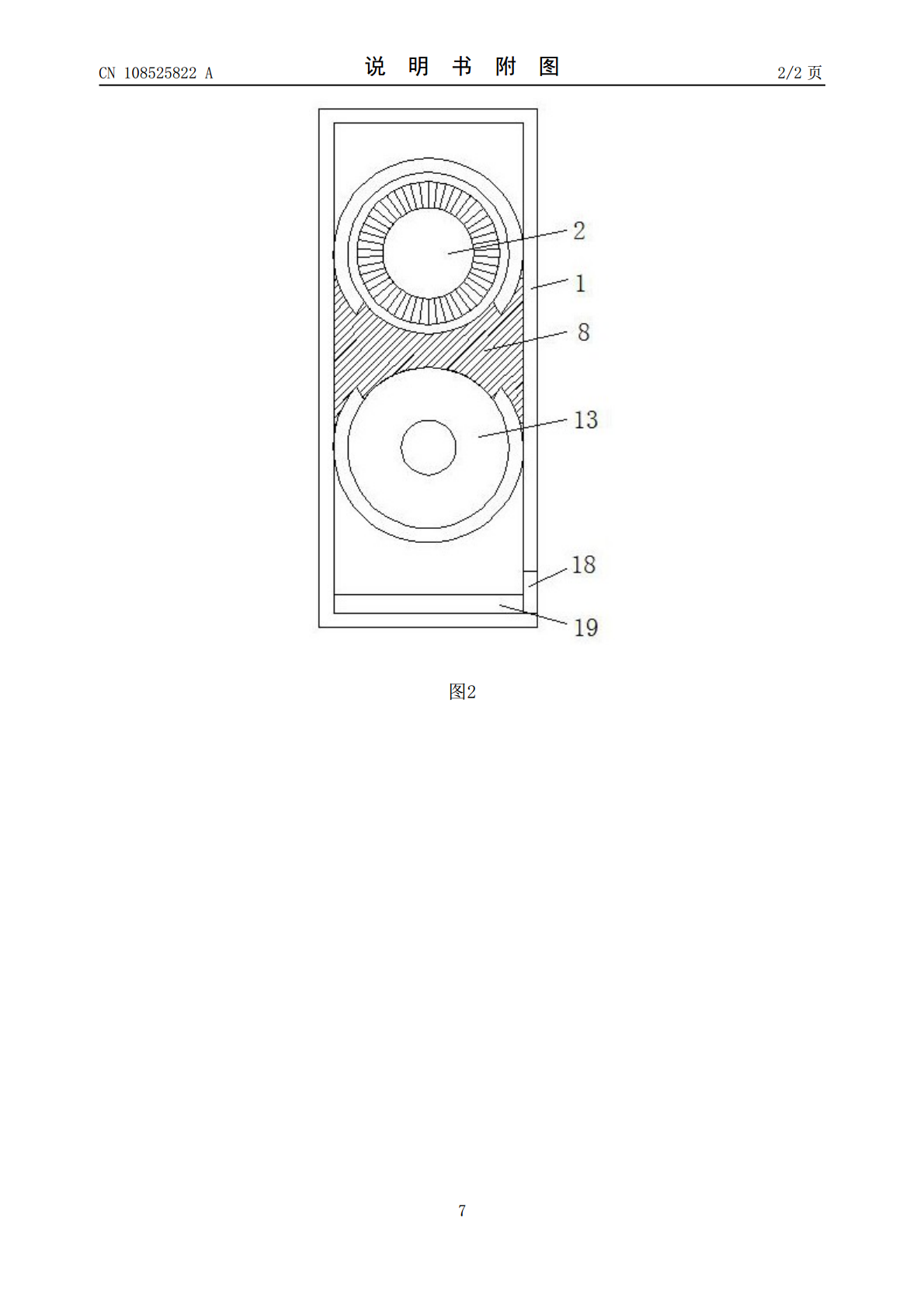

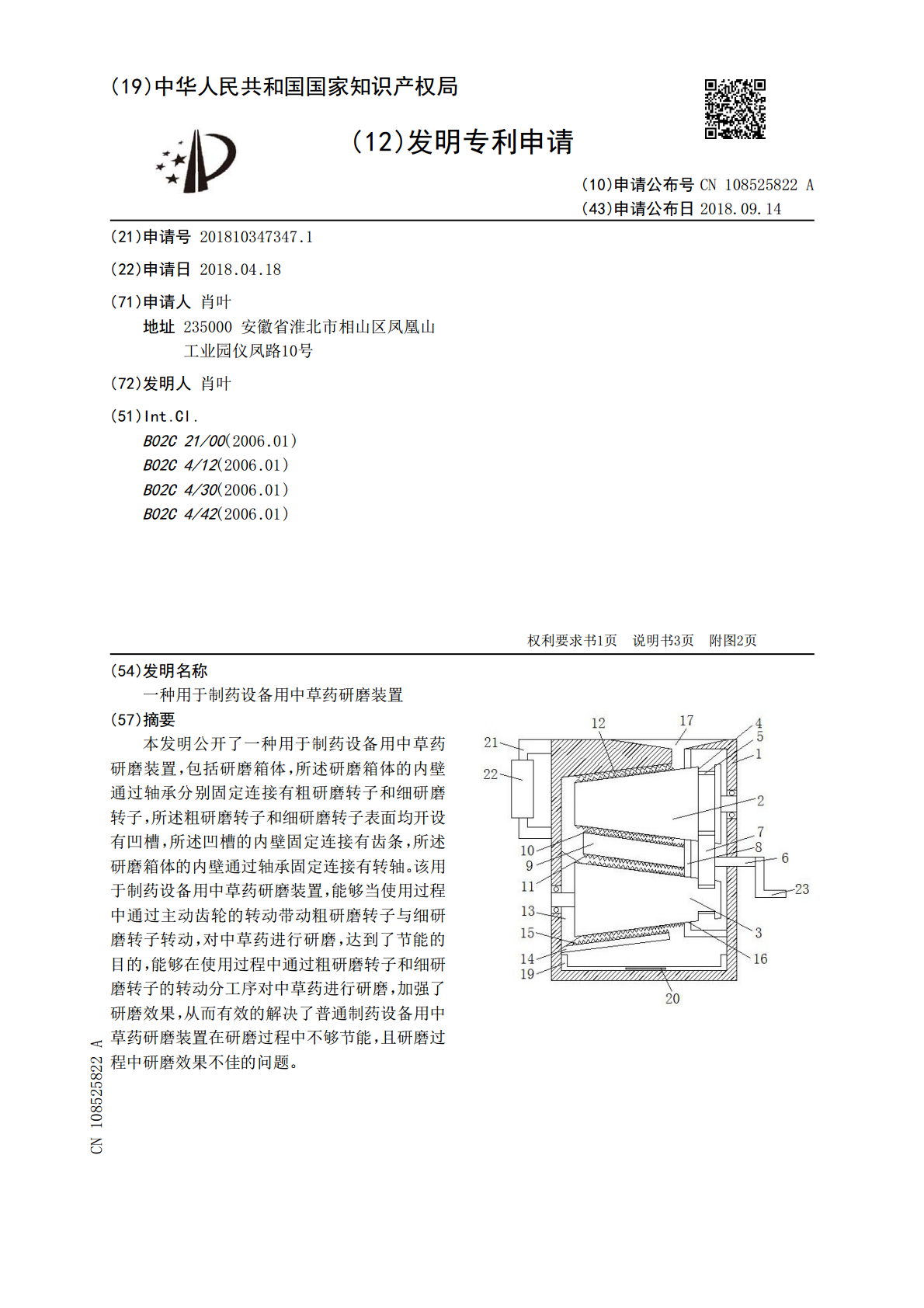

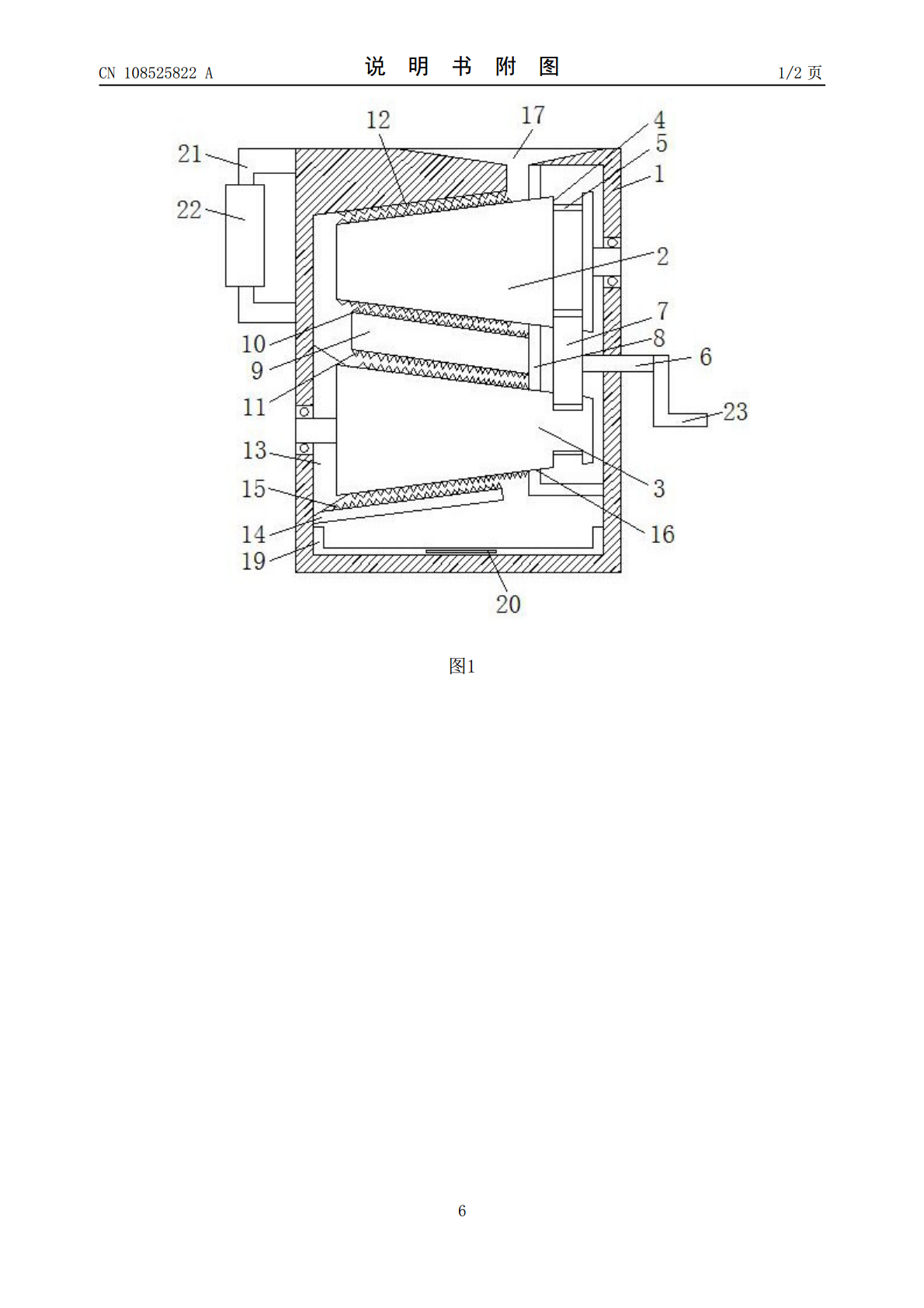

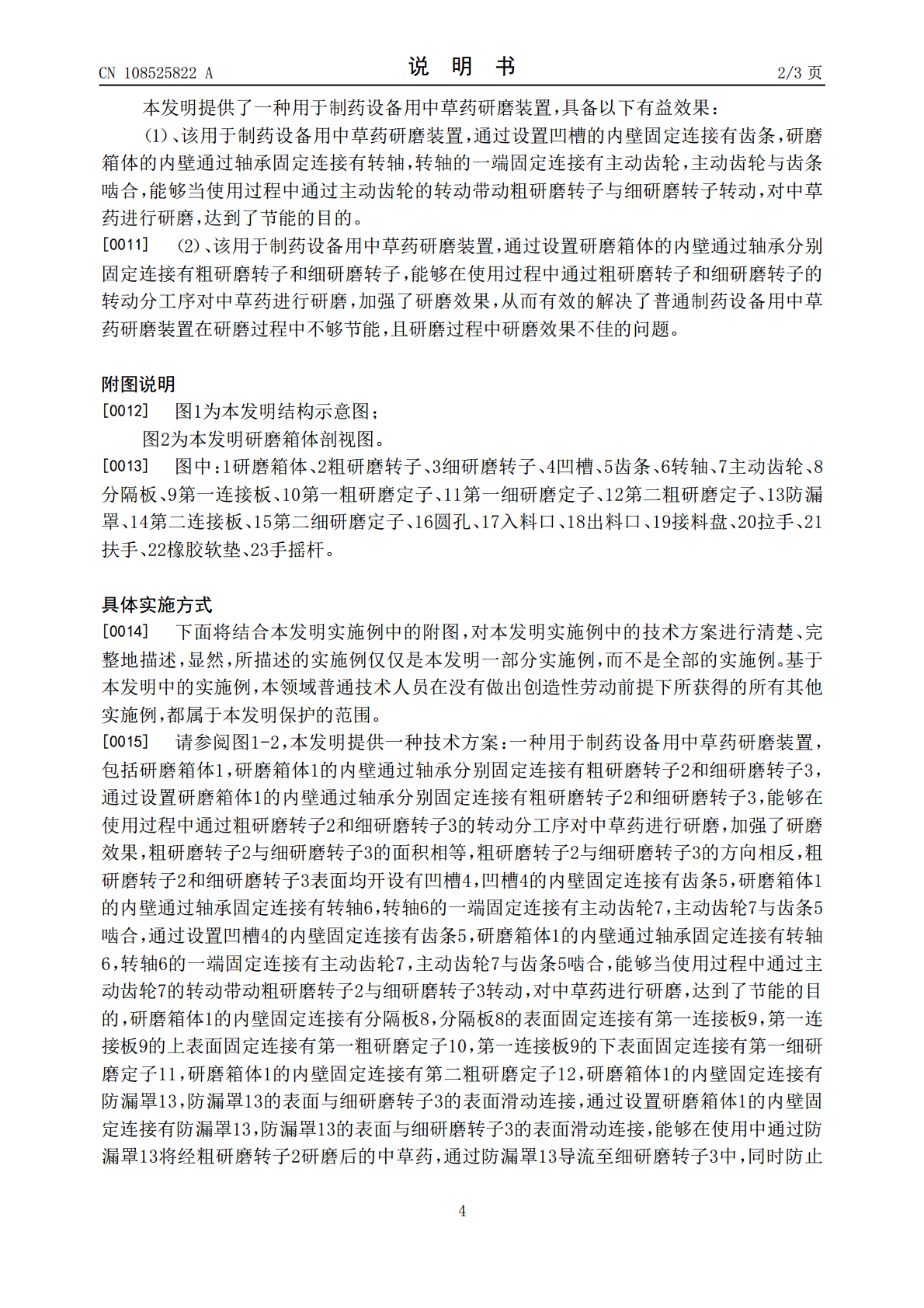

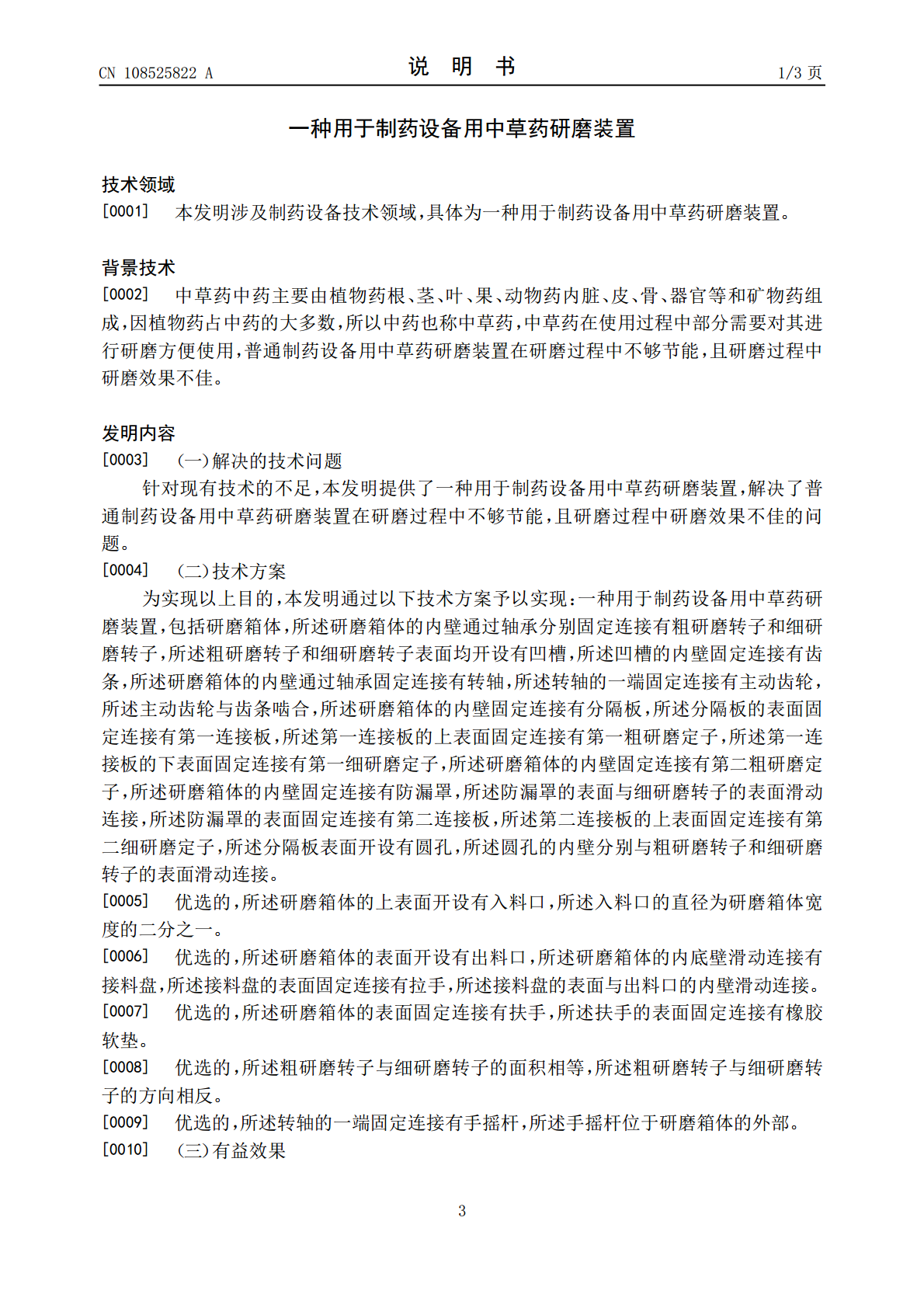

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108525822A(43)申请公布日2018.09.14(21)申请号201810347347.1(22)申请日2018.04.18(71)申请人肖叶地址235000安徽省淮北市相山区凤凰山工业园仪凤路10号(72)发明人肖叶(51)Int.Cl.B02C21/00(2006.01)B02C4/12(2006.01)B02C4/30(2006.01)B02C4/42(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于制药设备用中草药研磨装置(57)摘要本发明公开了一种用于制药设备用中草药研磨装置，包括研磨箱体，所述研磨箱体的内壁通过轴承分别固定连接有粗研磨转子和细研磨转子，所述粗研磨转子和细研磨转子表面均开设有凹槽，所述凹槽的内壁固定连接有齿条，所述研磨箱体的内壁通过轴承固定连接有转轴。该用于制药设备用中草药研磨装置，能够当使用过程中通过主动齿轮的转动带动粗研磨转子与细研磨转子转动，对中草药进行研磨，达到了节能的目的，能够在使用过程中通过粗研磨转子和细研磨转子的转动分工序对中草药进行研磨，加强了研磨效果，从而有效的解决了普通制药设备用中草药研磨装置在研磨过程中不够节能，且研磨过程中研磨效果不佳的问题。CN108525822ACN108525822A权利要求书1/1页1.一种用于制药设备用中草药研磨装置，包括研磨箱体（1），其特征在于：所述研磨箱体（1）的内壁通过轴承分别固定连接有粗研磨转子（2）和细研磨转子（3），所述粗研磨转子（2）和细研磨转子（3）表面均开设有凹槽（4），所述凹槽（4）的内壁固定连接有齿条（5），所述研磨箱体（1）的内壁通过轴承固定连接有转轴（6），所述转轴（6）的一端固定连接有主动齿轮（7），所述主动齿轮（7）与齿条（5）啮合，所述研磨箱体（1）的内壁固定连接有分隔板（8），所述分隔板（8）的表面固定连接有第一连接板（9），所述第一连接板（9）的上表面固定连接有第一粗研磨定子（10），所述第一连接板（9）的下表面固定连接有第一细研磨定子（11），所述研磨箱体（1）的内壁固定连接有第二粗研磨定子（12），所述研磨箱体（1）的内壁固定连接有防漏罩（13），所述防漏罩（13）的表面与细研磨转子（3）的表面滑动连接，所述防漏罩（13）的表面固定连接有第二连接板（14），所述第二连接板（14）的上表面固定连接有第二细研磨定子（15），所述分隔板（8）表面开设有圆孔（16），所述圆孔（16）的内壁分别与粗研磨转子（2）和细研磨转子（3）的表面滑动连接。2.根据权利要求1所述的一种用于制药设备用中草药研磨装置，其特征在于：所述研磨箱体（1）的上表面开设有入料口（17），所述入料口（17）的直径为研磨箱体（1）宽度的二分之一。3.根据权利要求1所述的一种用于制药设备用中草药研磨装置，其特征在于：所述研磨箱体（1）的表面开设有出料口（18），所述研磨箱体（1）的内底壁滑动连接有接料盘（19），所述接料盘（19）的表面固定连接有拉手（20），所述接料盘（19）的表面与出料口（18）的内壁滑动连接。4.根据权利要求1所述的一种用于制药设备用中草药研磨装置，其特征在于：所述研磨箱体（1）的表面固定连接有扶手（21），所述扶手（21）的表面固定连接有橡胶软垫（22）。5.根据权利要求1所述的一种用于制药设备用中草药研磨装置，其特征在于：所述粗研磨转子（2）与细研磨转子（3）的面积相等，所述粗研磨转子（2）与细研磨转子（3）的方向相反。6.根据权利要求1所述的一种用于制药设备用中草药研磨装置，其特征在于：所述转轴（6）的一端固定连接有手摇杆（23），所述手摇杆（23）位于研磨箱体（1）的外部。2CN108525822A说明书1/3页一种用于制药设备用中草药研磨装置技术领域[0001]本发明涉及制药设备技术领域，具体为一种用于制药设备用中草药研磨装置。背景技术[0002]中草药中药主要由植物药根、茎、叶、果、动物药内脏、皮、骨、器官等和矿物药组成，因植物药占中药的大多数，所以中药也称中草药，中草药在使用过程中部分需要对其进行研磨方便使用，普通制药设备用中草药研磨装置在研磨过程中不够节能，且研磨过程中研磨效果不佳。发明内容[0003]（一）解决的技术问题针对现有技术的不足，本发明提供了一种用于制药设备用中草药研磨装置，解决了普通制药设备用中草药研磨装置在研磨过程中不够节能，且研磨过程中研磨效果不佳的问题。[0004]（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种用于制药设备用中草药研磨装置，包括研磨箱体，所述研磨箱体的内壁通过轴承分别固定连接有粗研磨转子和细研磨转子，所述粗研磨转子和细研磨转子表面均开设有凹槽，所述凹
