中走丝切割机床的空间立体锥度头.pdf

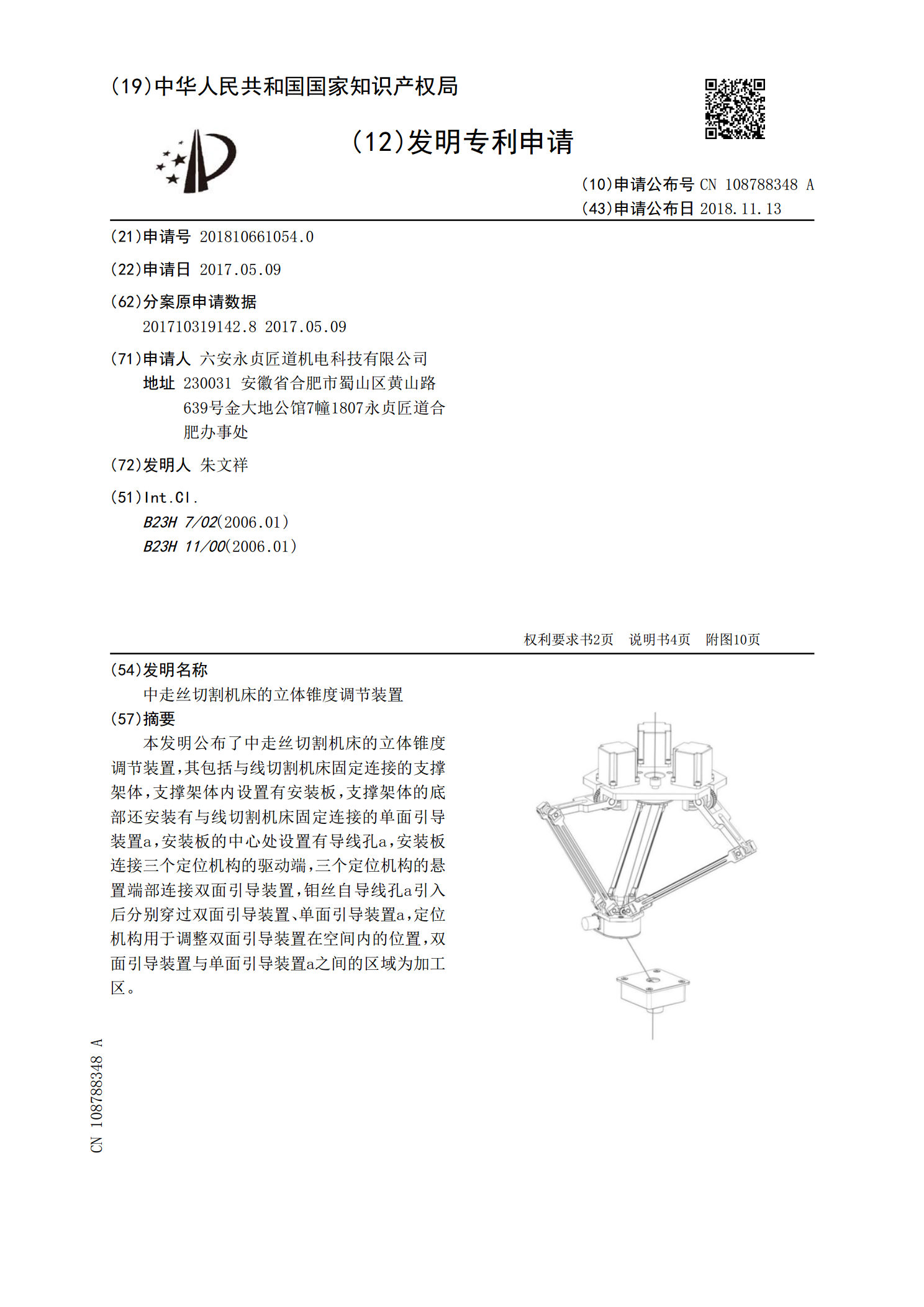

本发明公布了中走丝切割机床的空间立体锥度头，其包括固定设置的安装板，安装板的下端部还固定设置有单面引导装置a，安装板的中心处设置有导线孔a，安装板连接三个定位机构的驱动端，三个定位机构的悬置端部连接双面引导装置，钼丝自导线孔a引入后穿过双面引导装置、单面引导装置a，定位机构用于调整双面引导装置在空间内的位置，双面引导装置与单面引导装置a之间的区域为加工区；双面引导装置包括引导支撑体b、安装于引导支撑体b的驱动电机c，引导支撑体b内还安装有与之活动连接并且可绕自身轴线转动的转盘b，转盘b上端面安装有安装架b
2023-08-31
10
1.3MB
中走丝切割机床的立体锥度调节装置.pdf
本发明公布了中走丝切割机床的立体锥度调节装置，其包括与线切割机床固定连接的支撑架体，支撑架体内设置有安装板，支撑架体的底部还安装有与线切割机床固定连接的单面引导装置a，安装板的中心处设置有导线孔a，安装板连接三个定位机构的驱动端，三个定位机构的悬置端部连接双面引导装置，钼丝自导线孔a引入后分别穿过双面引导装置、单面引导装置a，定位机构用于调整双面引导装置在空间内的位置，双面引导装置与单面引导装置a之间的区域为加工区。
2023-06-01
10
1.3MB
大锥度中走丝线切割机床的导丝机构.pdf
本发明提出一种大锥度中走丝线切割机床的导丝机构，包括横向偏转组件、纵向偏转组件以及导丝组件，悬托组件固定安装于机架上，横向偏转组件装设于悬托组件上，纵向偏转组件装设于横向偏转组件上，导丝组件装设于纵向偏转组件上，导丝组件随纵向偏转组件一同偏转，纵向偏转组件随横向偏转组件一同偏转，其导丝组件的导丝嘴设于导丝嘴座中，通过调整板的配合，便于对导丝嘴的位置进行微调，并便于拆卸与安装，其导轮采用导轮定位块与导轮压块配合安装，便于进行调整，有利于提高导丝臂的运动灵活性和稳定性，便于进行电极丝走向调节。
2023-08-31
10
804KB
一种中走丝线切割机床锥度头.pdf
本发明提出一种中走丝线切割机床锥度头，包括横向定位机构、纵向定位机构以及竖向定位机构，竖向定位机构上设有电极丝导座，由竖向定位机构带动电极丝导座竖向移动，竖向定位机构装设于纵向定位机构上，由纵向定位机构带动竖向定位机构及电极丝导座纵向移动，纵向定位机构装设于横向定位机构上，由横向定位机构带动纵向机构、竖向定位机构以及电极丝导座横向移动，该锥度头的竖向定位机构上设置有配重块，通过导向滑轮与竖向支杆、电极丝导座、托板以及竖向驱动电机等竖向运动部件形成重力平衡，减轻竖向驱动电机的负载，使竖向定位机构的启动与停止
2023-06-03
10
505KB
大锥度中走丝线切割机床的下导丝臂.pdf
本发明提出一种大锥度中走丝线切割机床的下导丝臂，包括悬托机构、横向偏转机构、纵向偏转机构以及导丝机构，悬托机构固定安装于机架上，横向偏转机构装设于悬托机构上，纵向偏转机构装设于横向偏转机构上，导丝机构装设于纵向偏转机构上，导丝机构随纵向偏转机构一同偏转，纵向偏转机构随横向偏转机构一同偏转，其导丝机构的导丝嘴设于导丝嘴座中，通过调整板的配合，便于对导丝嘴的位置进行微调，并便于拆卸与安装，其导轮采用导轮定位块与导轮压块配合安装，便于进行调整，有利于提高导丝臂的运动灵活性和稳定性，便于进行电极丝走向调节。
