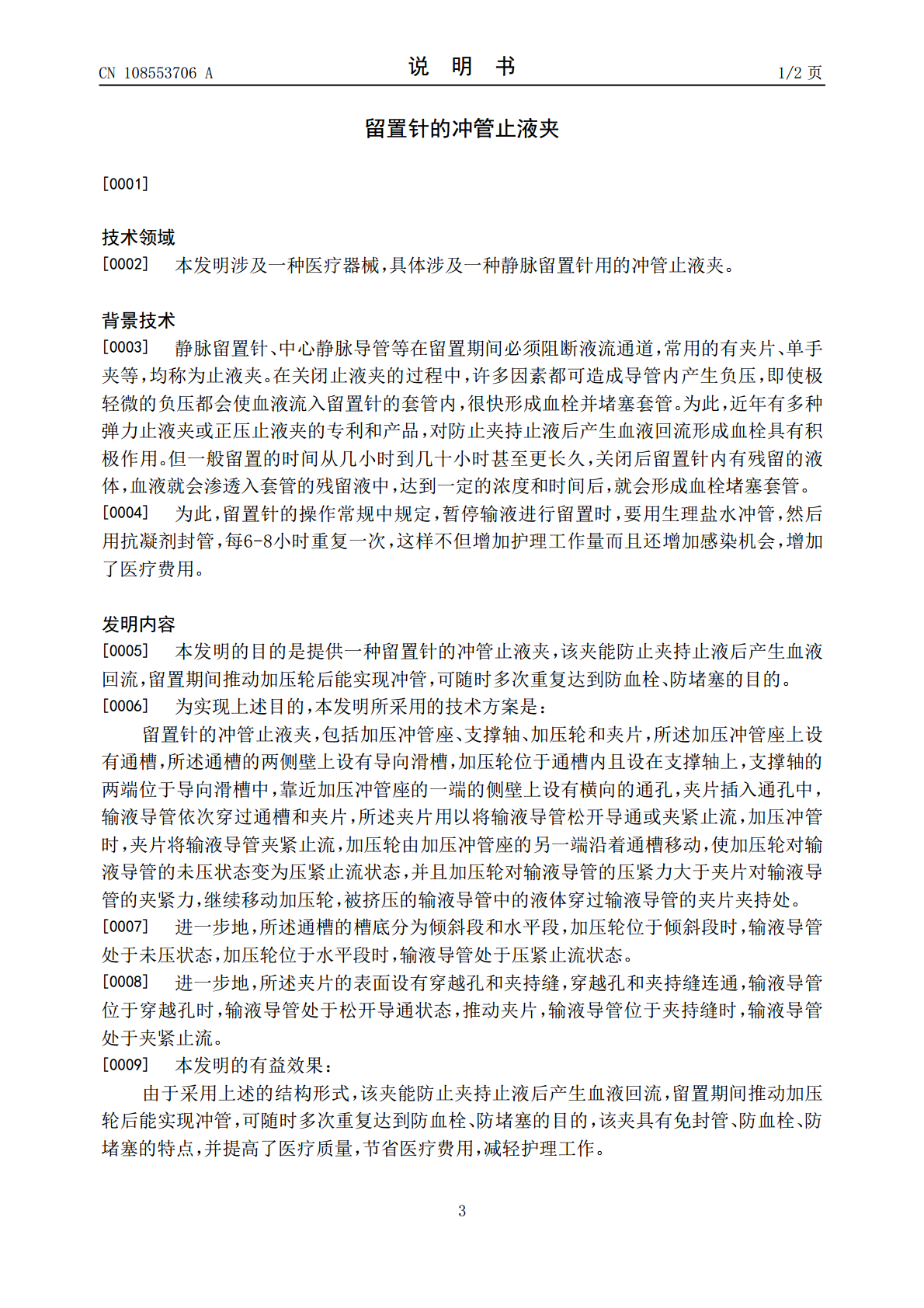

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108553706A(43)申请公布日2018.09.21(21)申请号201810161235.7(22)申请日2018.02.27(71)申请人谢世庚地址525400广东省茂名市电白区人民北路西四街71号(72)发明人谢世庚谢逸铭(74)专利代理机构广州市南锋专利事务所有限公司44228代理人刘媖王允辉(51)Int.Cl.A61M5/14(2006.01)A61M5/168(2006.01)权利要求书1页说明书2页附图1页(54)发明名称留置针的冲管止液夹(57)摘要本发明公开了一种留置针的冲管止液夹，包括加压冲管座、支撑轴、加压轮和夹片，加压冲管时，夹片将输液导管夹紧止流，加压轮由加压冲管座的另一端沿着通槽移动，使加压轮对输液导管的未压状态变为压紧止流状态，并且加压轮对输液导管的压紧力大于夹片对输液导管的夹紧力，继续移动加压轮，被挤压的输液导管中的液体穿过输液导管的夹片夹持处。由于采用上述的结构形式，该夹能防止夹持止液后产生血液回流，留置期间推动加压轮后能实现冲管，可随时多次重复达到防血栓、防堵塞的目的。CN108553706ACN108553706A权利要求书1/1页1.一种留置针的冲管止液夹，其特征在于：包括加压冲管座、支撑轴、加压轮和夹片，所述加压冲管座上设有通槽，所述通槽的两侧壁上设有导向滑槽，加压轮位于通槽内且设在支撑轴上，支撑轴的两端位于导向滑槽中，靠近加压冲管座的一端的侧壁上设有横向的通孔，夹片插入通孔中，输液导管依次穿过通槽和夹片，所述夹片用以将输液导管松开导通或夹紧止流，加压冲管时，夹片将输液导管夹紧止流，加压轮由加压冲管座的另一端沿着通槽移动，使加压轮对输液导管的未压状态变为压紧止流状态，并且加压轮对输液导管的压紧力大于夹片对输液导管的夹紧力，继续移动加压轮，被挤压的输液导管中的液体穿过输液导管的夹片夹持处。2.根据权利要求1所述的留置针的冲管止液夹，其特征在于：所述通槽的槽底分为倾斜段和水平段，加压轮位于倾斜段时，输液导管处于未压状态，加压轮位于水平段时，输液导管处于压紧止流状态。3.根据权利要求1所述的留置针的冲管止液夹，其特征在于：所述夹片的表面设有穿越孔和夹持缝，穿越孔和夹持缝连通，输液导管位于穿越孔时，输液导管处于松开导通状态，推动夹片，输液导管位于夹持缝时，输液导管处于夹紧止流。2CN108553706A说明书1/2页留置针的冲管止液夹[0001]技术领域[0002]本发明涉及一种医疗器械，具体涉及一种静脉留置针用的冲管止液夹。背景技术[0003]静脉留置针、中心静脉导管等在留置期间必须阻断液流通道，常用的有夹片、单手夹等，均称为止液夹。在关闭止液夹的过程中，许多因素都可造成导管内产生负压，即使极轻微的负压都会使血液流入留置针的套管内，很快形成血栓并堵塞套管。为此，近年有多种弹力止液夹或正压止液夹的专利和产品，对防止夹持止液后产生血液回流形成血栓具有积极作用。但一般留置的时间从几小时到几十小时甚至更长久，关闭后留置针内有残留的液体，血液就会渗透入套管的残留液中，达到一定的浓度和时间后，就会形成血栓堵塞套管。[0004]为此，留置针的操作常规中规定，暂停输液进行留置时，要用生理盐水冲管，然后用抗凝剂封管，每6-8小时重复一次，这样不但增加护理工作量而且还增加感染机会，增加了医疗费用。发明内容[0005]本发明的目的是提供一种留置针的冲管止液夹，该夹能防止夹持止液后产生血液回流，留置期间推动加压轮后能实现冲管，可随时多次重复达到防血栓、防堵塞的目的。[0006]为实现上述目的，本发明所采用的技术方案是：留置针的冲管止液夹，包括加压冲管座、支撑轴、加压轮和夹片，所述加压冲管座上设有通槽，所述通槽的两侧壁上设有导向滑槽，加压轮位于通槽内且设在支撑轴上，支撑轴的两端位于导向滑槽中，靠近加压冲管座的一端的侧壁上设有横向的通孔，夹片插入通孔中，输液导管依次穿过通槽和夹片，所述夹片用以将输液导管松开导通或夹紧止流，加压冲管时，夹片将输液导管夹紧止流，加压轮由加压冲管座的另一端沿着通槽移动，使加压轮对输液导管的未压状态变为压紧止流状态，并且加压轮对输液导管的压紧力大于夹片对输液导管的夹紧力，继续移动加压轮，被挤压的输液导管中的液体穿过输液导管的夹片夹持处。[0007]进一步地，所述通槽的槽底分为倾斜段和水平段，加压轮位于倾斜段时，输液导管处于未压状态，加压轮位于水平段时，输液导管处于压紧止流状态。[0008]进一步地，所述夹片的表面设有穿越孔和夹持缝，穿越孔和夹持缝连通，输液导管位于穿越孔时，输液导管处于松开导通状态，推动夹片，输液导管位于夹持缝时，输液导管处于夹紧止流。[0009]本发明的有益效果：由于采用上述的结构形式，该夹
