用于齿轮抛光的磁性复合流体抛光头.pdf

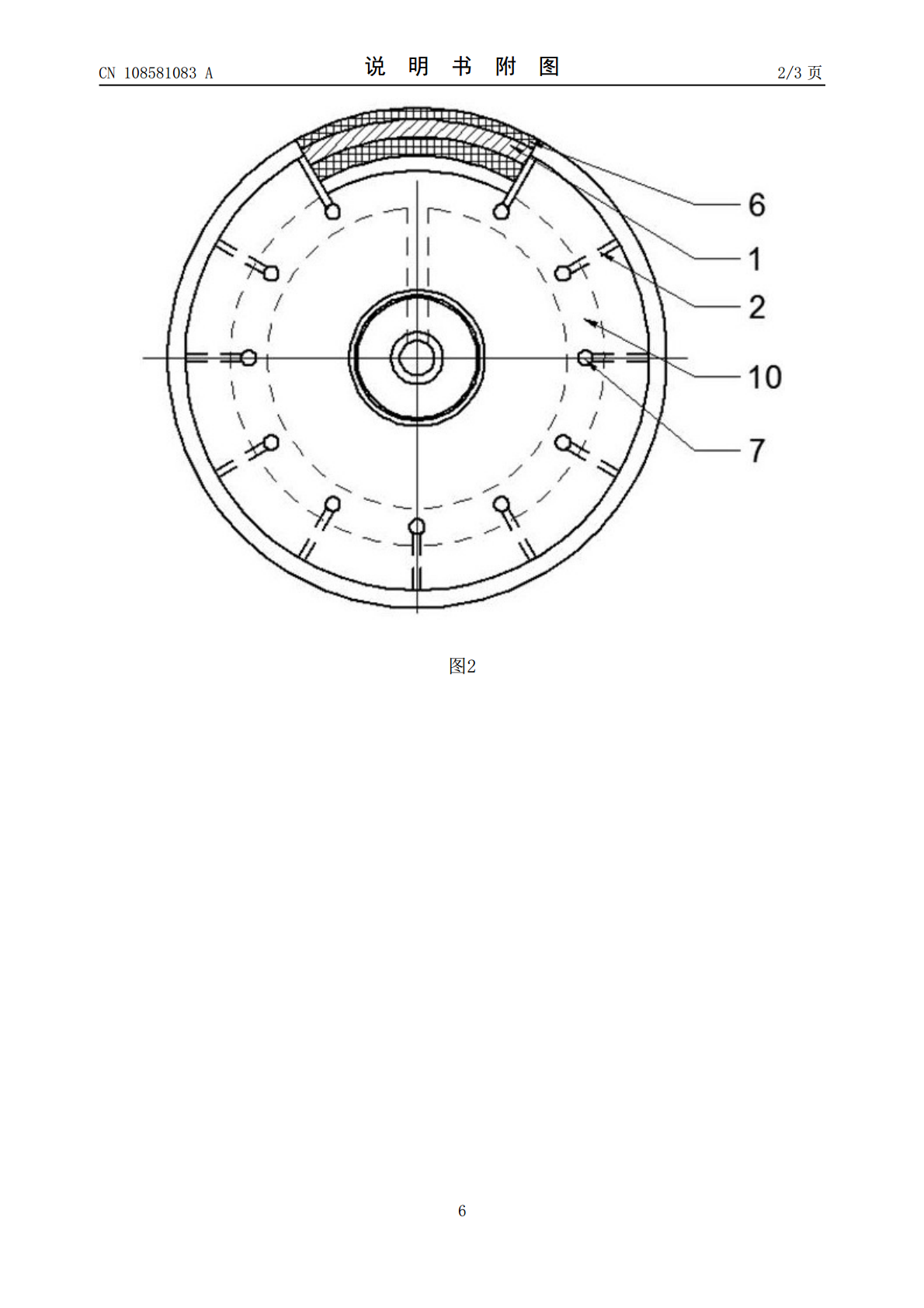

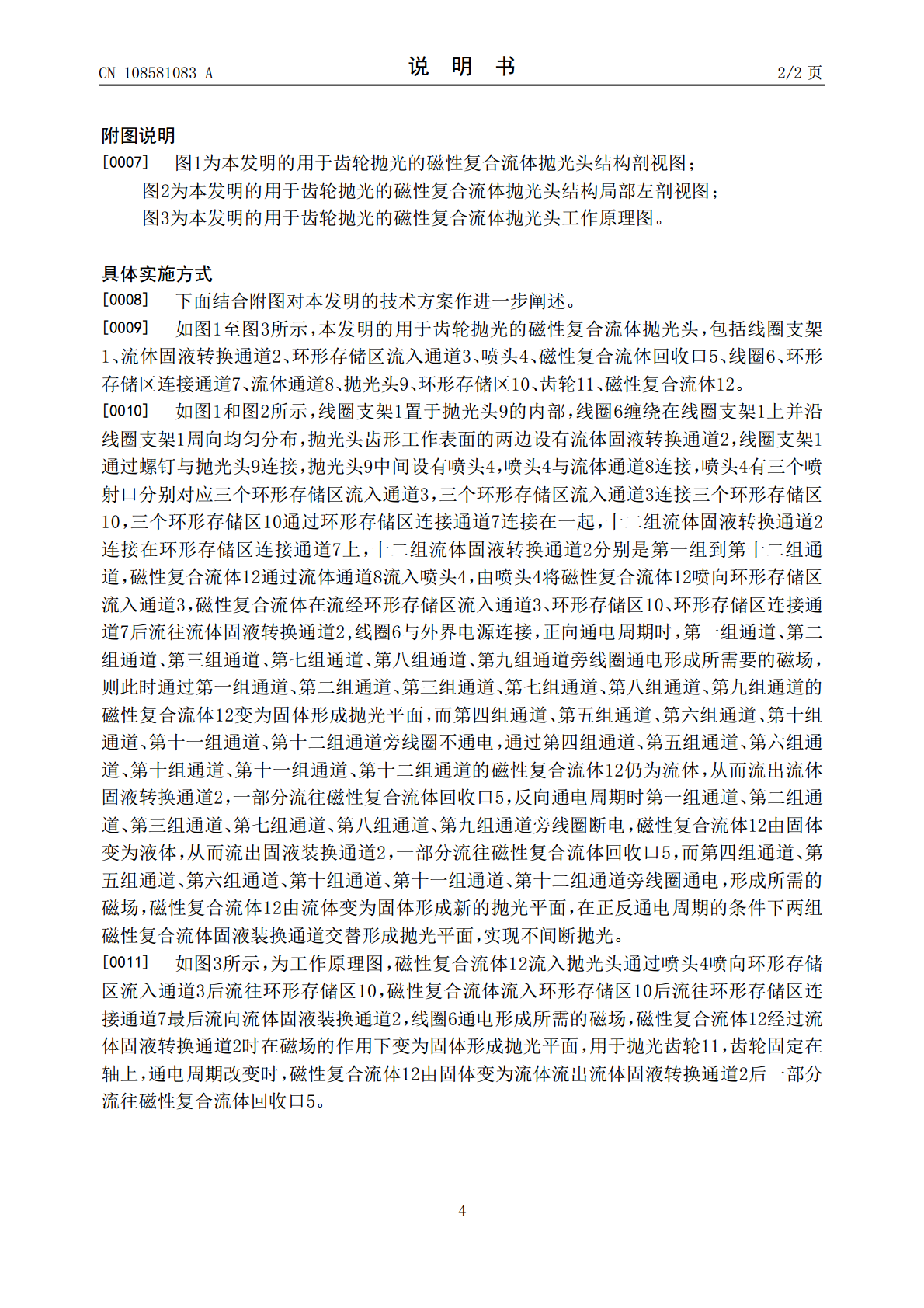

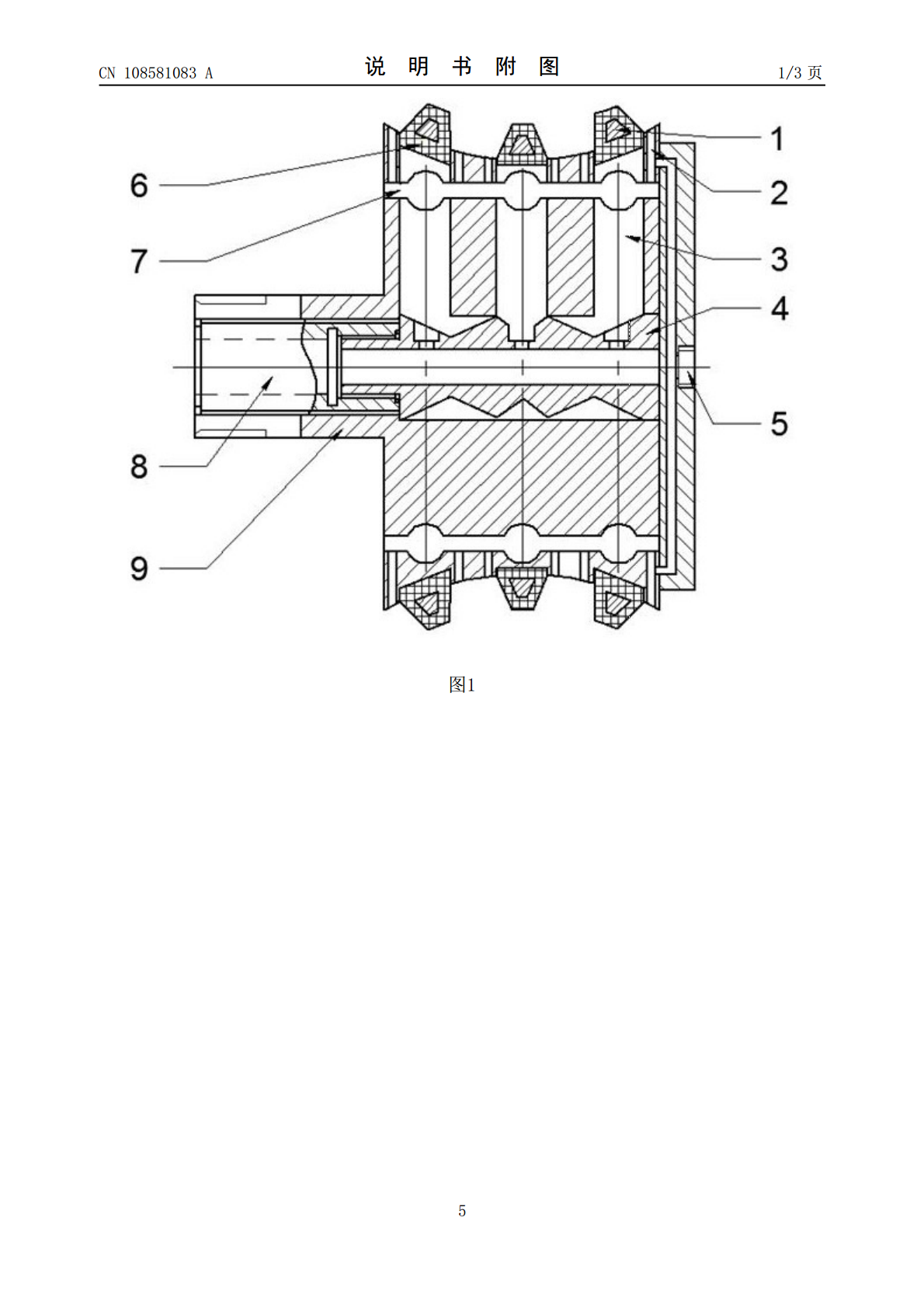

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108581083A(43)申请公布日2018.09.28(21)申请号201810431762.5(22)申请日2018.05.08(71)申请人上海理工大学地址200093上海市杨浦区军工路516号(72)发明人姜晨钱大兵严广和黄佳雷洪小兰(74)专利代理机构上海申汇专利代理有限公司31001代理人吴宝根王晶(51)Int.Cl.B23F21/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称用于齿轮抛光的磁性复合流体抛光头(57)摘要本发明涉及一种用于齿轮抛光的磁性复合流体抛光头，线圈支架置于抛光头的内部，线圈缠绕在线圈支架上，抛光头的两侧设有流体固液装换通道，抛光头内部设有喷头，喷头通过环形存储区流入通道连通环形存储区，环形存储区通过环形存储区连接通道与流体固液转换通道连通，磁性复合流体通过流体通道流入喷头，由喷头将磁性复合流体喷向环形存储区流入通道，磁性复合流体在流经环形存储区流入通道、环形存储区、环形存储区连接通道后流往流体固液转换通道，在线圈通电形成所需的磁场作用下变为固体形成抛光平面，用于抛光齿轮。本发明通过改变通电周期使两边流体固液转换通道交替形成抛光平面，从而实现不间断抛光，增加抛光区域的接触面积，以提高抛光效率。CN108581083ACN108581083A权利要求书1/1页1.一种用于齿轮抛光的磁性复合流体抛光头，包括线圈支架(1)、喷头(4)、线圈(6)、抛光头(9)、磁性复合流体(12)，其特征在于：所述线圈支架(1)置于抛光头(9)的内部，线圈(6)缠绕在线圈支架(1)上并沿线圈支架周向均匀分布，线圈(6)与外界电源相连，形成所需要的磁场，所述抛光头(9)的两侧设有流体固液装换通道(2)，所述抛光头(9)内部设有喷头(4)，所述喷头(4)通过环形存储区流入通道(3)连通环形存储区(10)，所述环形存储区(10)通过环形存储区连接通道(7)与流体固液转换通道(2)连通，所述磁性复合流体(12)通过流体通道(8)流入喷头(4)，由喷头(4)将磁性复合流体(12)喷向环形存储区流入通道(3)，磁性复合流体(12)在流经环形存储区流入通道(3)、环形存储区(10)、环形存储区连接通道(7)后流往流体固液转换通道(2)，在线圈(6)通电形成所需的磁场作用下变为固体形成抛光平面，用于抛光齿轮(11)。2.根据权利要求1所述的用于齿轮抛光的磁性复合流体抛光头，其特征在于：所述喷头(4)设有三个喷射口，三个喷射口对应三个环形存储区流入通道(3)，环形存储区连接通道(7)连接三个环形存储区(10),环形存储区连接通道(7)上连接有十二组流体固液转换通道(2)，十二组流体固液转换通道(2)分成两边，每边包括六组流体固液转换通道(2)，当一边的流体固液转换通道(2)旁线圈(6)通电，形成所需的磁场时，通过这一边的流体固液转换通道(2)的磁性复合流体(12)变为固体形成抛光平面，而通过另一边的流体固液转换通道(2)旁线圈(6)断电，通过该边的流体固液转换通道(2)的磁性复合流体(12)仍为流体，流出流体固液转换通道(2)，一部分流往磁性复合流体回收口(5),磁性复合流体(12)在抛光头内部形成流动，在正反通电周期条件下，两组流体固液转换通道(2)交替形成抛光平面，实现不间断抛光。2CN108581083A说明书1/2页用于齿轮抛光的磁性复合流体抛光头技术领域[0001]本发明涉及一种抛光头，尤其涉及一种用于齿轮抛光的流体抛光头。背景技术[0002]在科学技术飞速发展的今天，形成了许多新兴技术和新兴领域，磁性复合流体抛光作为一种新的加工技术，对一些材料进行抛光时可根据工件面形进行表面自适应抛光使材料的表面粗糙度和表面质量得到明显提升。磁性复合流体抛光是利用磁性复合流体在磁场中发生性能上的变化在与工件的快速相对运动中，使工件表面受到很大的剪切力，从而使工件表面材料被去除。常规的磁性复合流体抛光技术主要用于对光学元件的抛光，为了提升磁性复合流体抛光技术的应用范围，设计一种用于齿轮抛光的磁性复合流体抛光头，并且能够提升用磁性复合流体抛光头抛光齿轮的抛光效率。发明内容[0003]本发明的目的在于针对齿轮抛光，提供一种可以用于齿轮抛光的磁性复合流体抛光头，并且能够提高磁性复合流体抛光头抛光齿轮的抛光效率。[0004]为了实现上述目的，本发明的技术方案是：一种用于齿轮抛光的磁性复合流体抛光头，包括线圈支架、喷头、线圈、抛光头、磁性复合流体，所述线圈支架置于抛光头的内部，线圈缠绕在线圈支架上并沿线圈支架周向均匀分布，线圈与外界电源相连，形成所需要的磁场，所述抛光头的两侧设有流体固液装换通道，所述抛光头内部设有喷头，所述喷头通过环形存储区流
