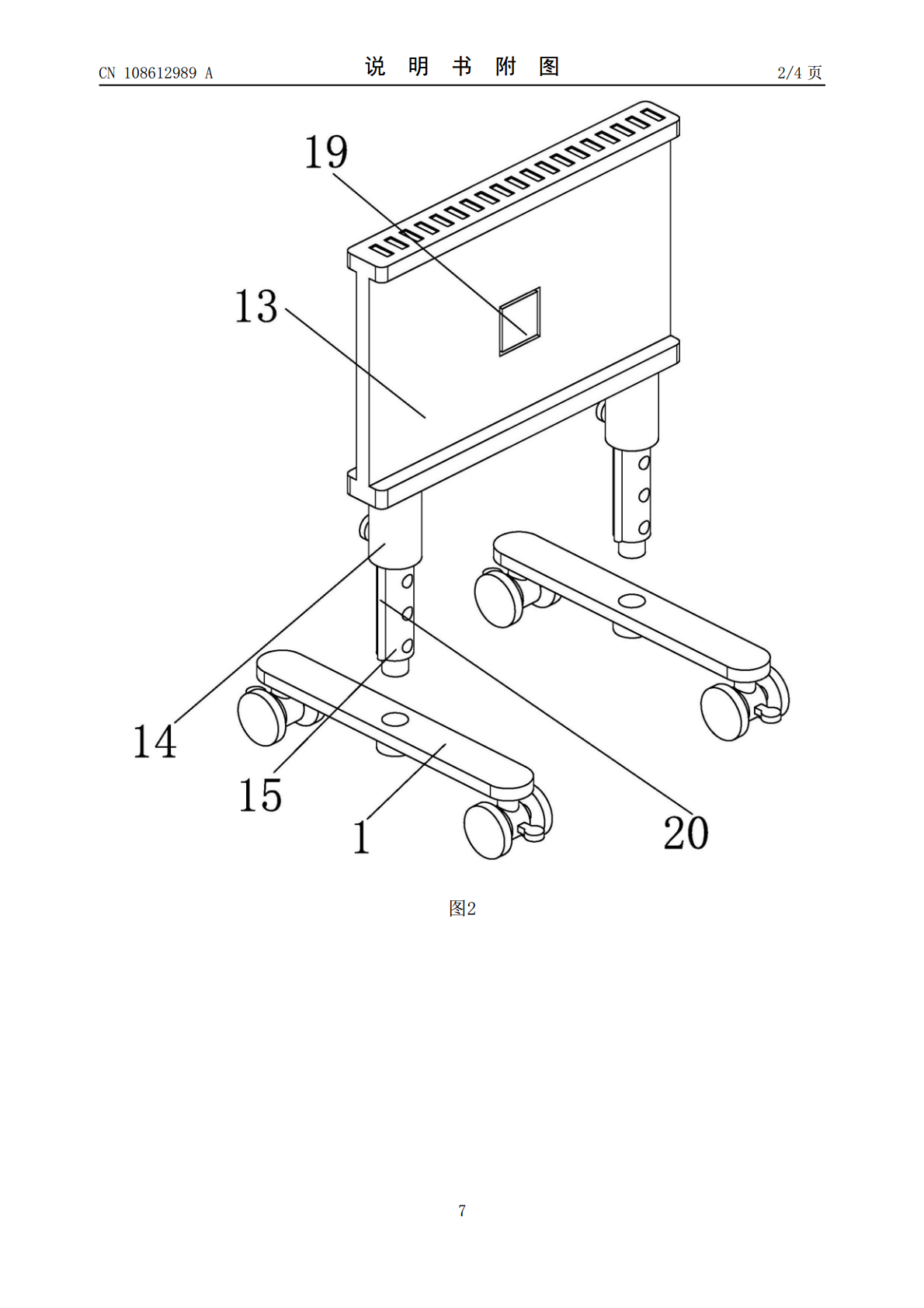

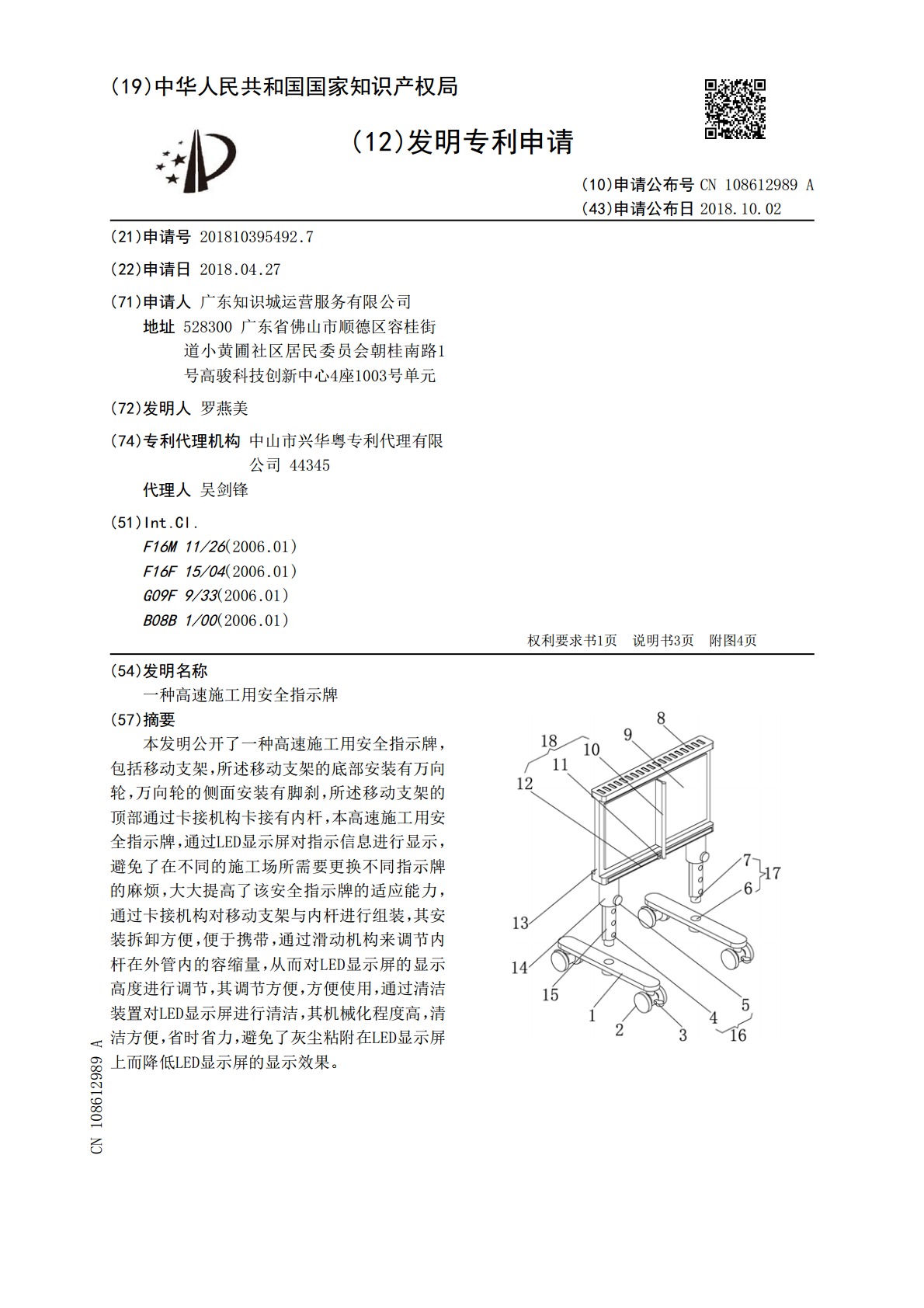

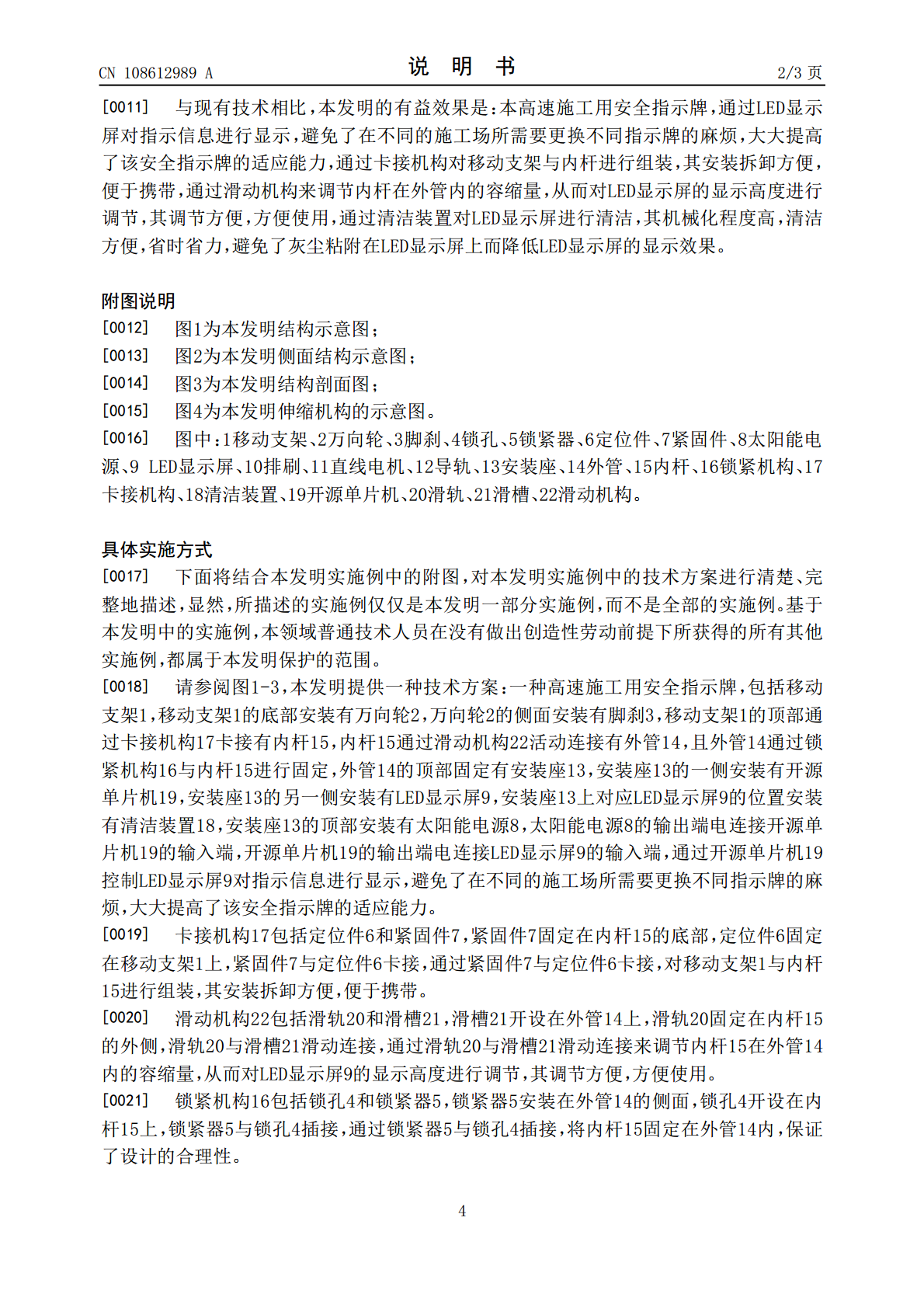

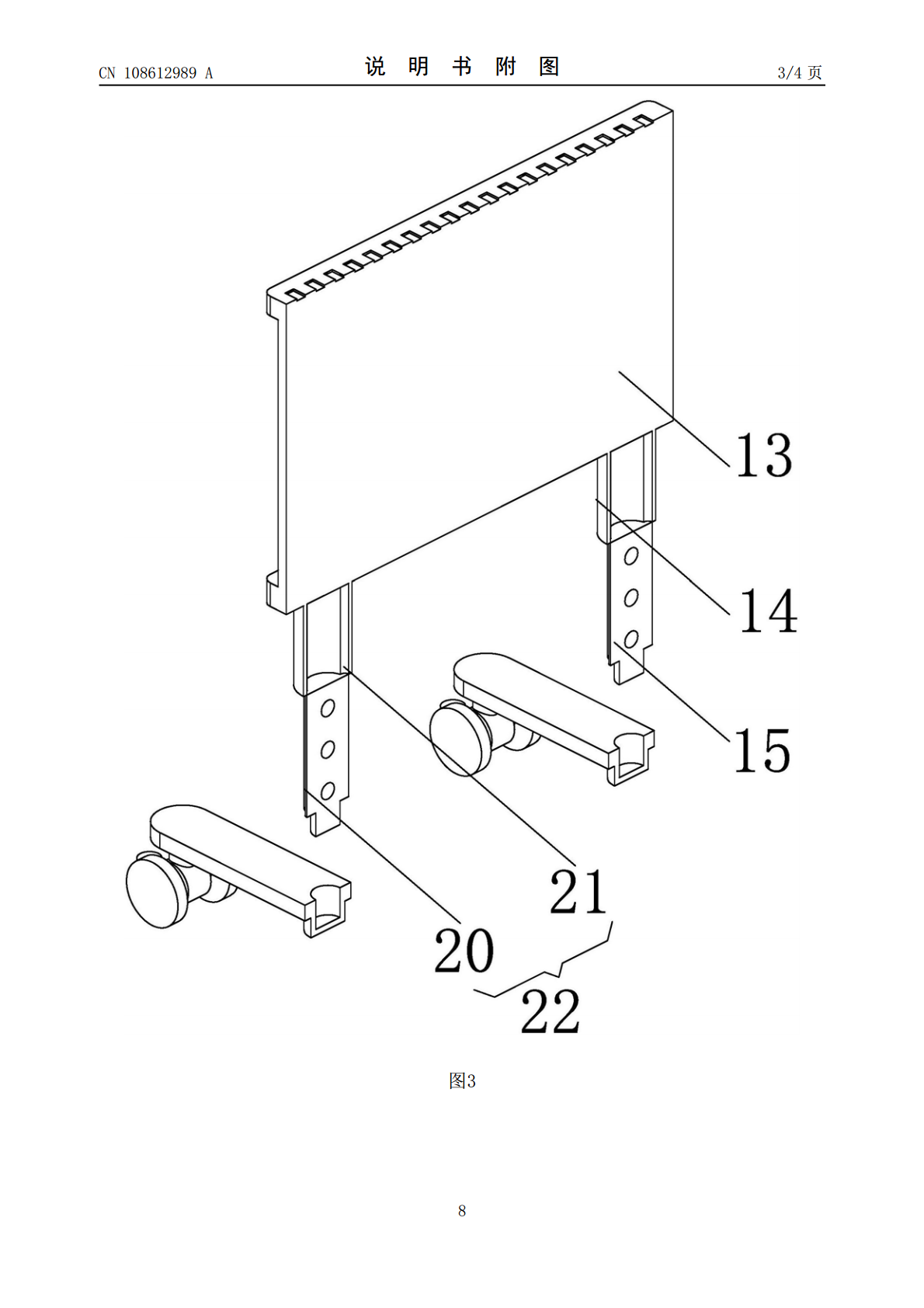

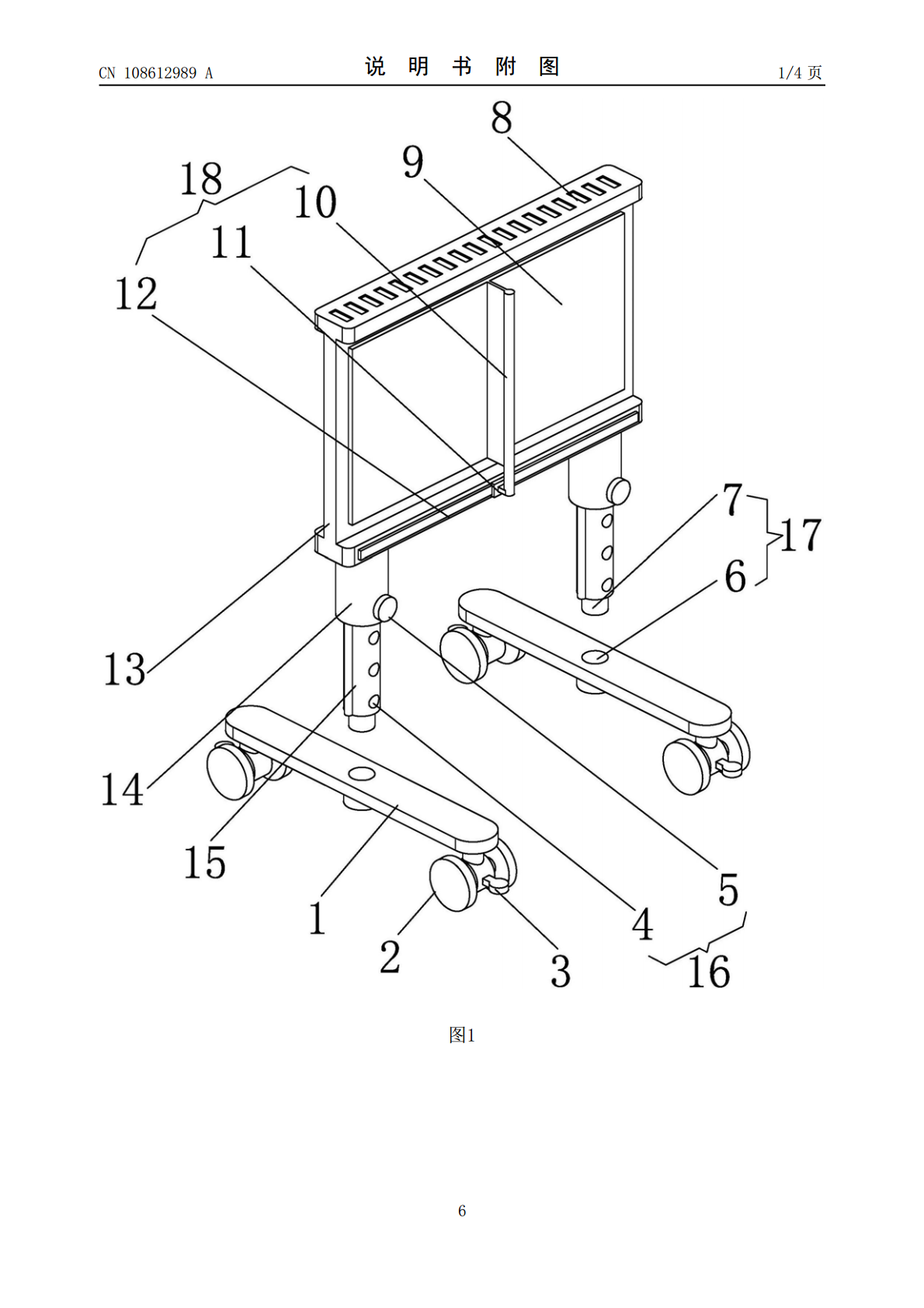

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108612989A(43)申请公布日2018.10.02(21)申请号201810395492.7(22)申请日2018.04.27(71)申请人广东知识城运营服务有限公司地址528300广东省佛山市顺德区容桂街道小黄圃社区居民委员会朝桂南路1号高骏科技创新中心4座1003号单元(72)发明人罗燕美(74)专利代理机构中山市兴华粤专利代理有限公司44345代理人吴剑锋(51)Int.Cl.F16M11/26(2006.01)F16F15/04(2006.01)G09F9/33(2006.01)B08B1/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种高速施工用安全指示牌(57)摘要本发明公开了一种高速施工用安全指示牌，包括移动支架，所述移动支架的底部安装有万向轮，万向轮的侧面安装有脚刹，所述移动支架的顶部通过卡接机构卡接有内杆，本高速施工用安全指示牌，通过LED显示屏对指示信息进行显示，避免了在不同的施工场所需要更换不同指示牌的麻烦，大大提高了该安全指示牌的适应能力，通过卡接机构对移动支架与内杆进行组装，其安装拆卸方便，便于携带，通过滑动机构来调节内杆在外管内的容缩量，从而对LED显示屏的显示高度进行调节，其调节方便，方便使用，通过清洁装置对LED显示屏进行清洁，其机械化程度高，清洁方便，省时省力，避免了灰尘粘附在LED显示屏上而降低LED显示屏的显示效果。CN108612989ACN108612989A权利要求书1/1页1.一种高速施工用安全指示牌，包括移动支架(1)，其特征在于：所述移动支架(1)的底部安装有万向轮(2)，万向轮(2)的侧面安装有脚刹(3)，所述移动支架(1)的顶部通过卡接机构(17)卡接有伸缩机构，在所述伸缩机构的顶部固定有安装座(13)。2.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：所述伸缩机构包括有内杆(15)，内杆(15)通过滑动机构(22)活动连接有外管(14)，且外管(14)通过锁紧机构(16)与内杆(15)进行固定，所述外管(14)顶部与安装座(13)相连接。3.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：安装座(13)的一侧安装有开源单片机(19)，所述安装座(13)的另一侧安装有LED显示屏(9)，安装座(13)上对应LED显示屏(9)的位置安装有清洁装置(18)，所述安装座(13)的顶部安装有太阳能电源(8)，太阳能电源(8)的输出端电连接开源单片机(19)的输入端，所述开源单片机(19)的输出端电连接LED显示屏(9)的输入端。4.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：所述卡接机构(17)包括定位件(6)和紧固件(7)，紧固件(7)固定在内杆(15)的底部，所述定位件(6)固定在移动支架(1)上，紧固件(7)与定位件(6)卡接。5.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：所述滑动机构(22)包括滑轨(20)和滑槽(21)，滑槽(21)开设在外管(14)上，所述滑轨(20)固定在内杆(15)的外侧，滑轨(20)与滑槽(21)滑动连接。6.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：所述锁紧机构(16)包括锁孔(4)和锁紧器(5)，锁紧器(5)安装在外管(14)的侧面，所述锁孔(4)开设在内杆(15)上，锁紧器(5)与锁孔(4)插接。7.根据权利要求1所述的一种高速施工用安全指示牌，其特征在于：所述清洁装置(18)包括导轨(12)，导轨(12)固定在安装座(13)的侧面，所述导轨(12)上活动连接有直线电机(11)，直线电机(11)的侧面安装有排刷(10)，且排刷(10)的刷毛与LED显示屏(9)接触，所述开源单片机(19)的输出端电连接直线电机(11)的输入端。2CN108612989A说明书1/3页一种高速施工用安全指示牌技术领域[0001]本发明涉及高速施工设备技术领域，具体为一种高速施工用安全指示牌。背景技术[0002]现有技术中：授权公布号为CN206921424U的专利公开了一种高速施工用安全指示牌，包括安全指示主板、第一安装支架和第二安装支架，所述安全指示主板一侧设有第一安装支架，本发明通过设有的三角支架，从而达到稳定固定的效果，通过设有的字体警示牌和图片警示牌上的反光材料，能够利用车灯的照射和光线的反射，提高驾驶员发现前方物体的距离，从而能给驾驶员以更充分的时间，采取相应的安全处置措施，通过设有的调节条和调节固定孔，活动调节指示牌所需要的任意角度，通过设有的太阳能蓄电板，将光能转化为电能，在夜间给警示灯足够的光能，达到夜间警示车辆的效果，通过设有的耐磨防腐蚀渡层，大大提高金属的耐磨性，不
