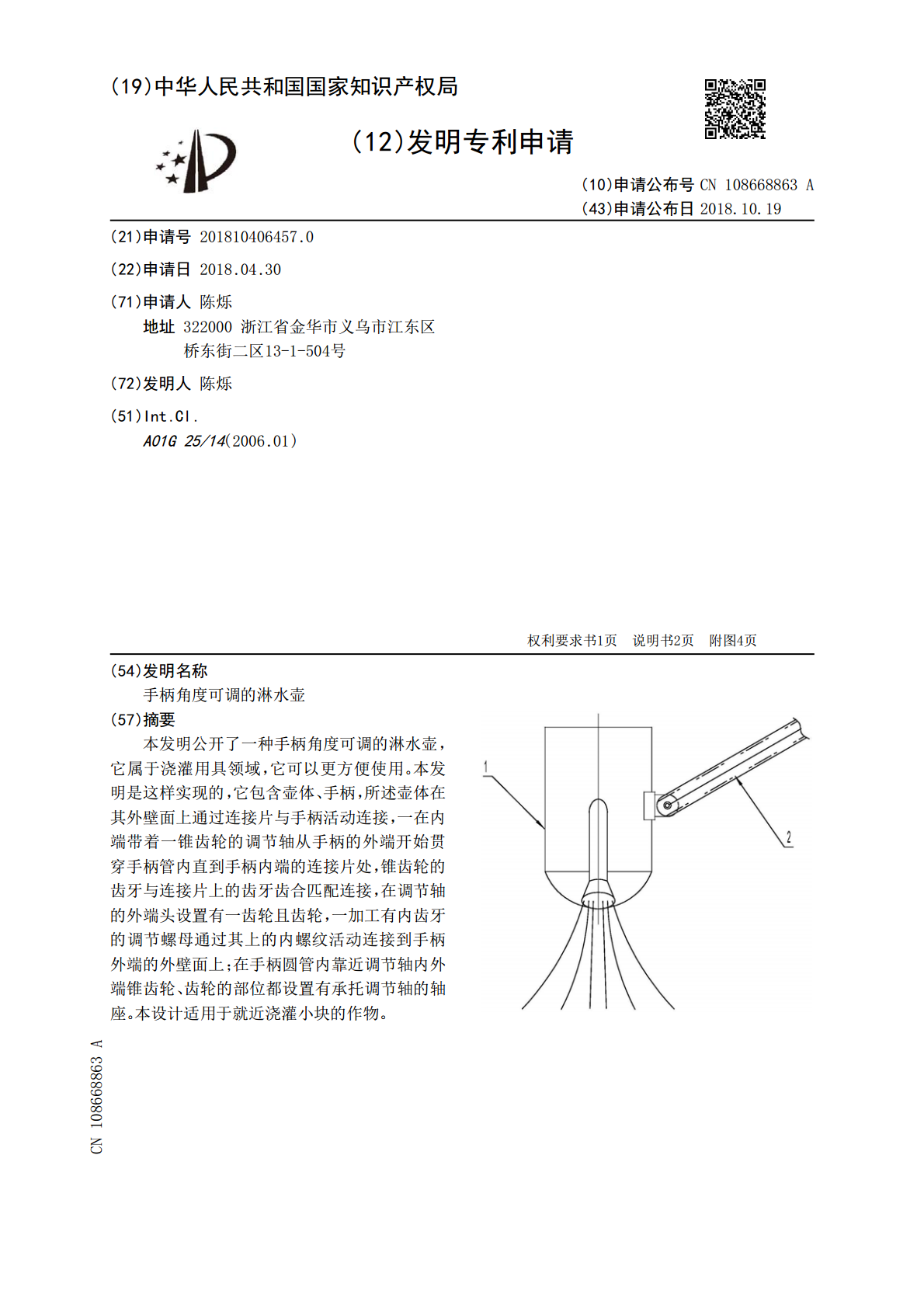

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108668863A(43)申请公布日2018.10.19(21)申请号201810406457.0(22)申请日2018.04.30(71)申请人陈烁地址322000浙江省金华市义乌市江东区桥东街二区13-1-504号(72)发明人陈烁(51)Int.Cl.A01G25/14(2006.01)权利要求书1页说明书2页附图4页(54)发明名称手柄角度可调的淋水壶(57)摘要本发明公开了一种手柄角度可调的淋水壶，它属于浇灌用具领域，它可以更方便使用。本发明是这样实现的，它包含壶体、手柄，所述壶体在其外壁面上通过连接片与手柄活动连接，一在内端带着一锥齿轮的调节轴从手柄的外端开始贯穿手柄管内直到手柄内端的连接片处，锥齿轮的齿牙与连接片上的齿牙齿合匹配连接，在调节轴的外端头设置有一齿轮且齿轮，一加工有内齿牙的调节螺母通过其上的内螺纹活动连接到手柄外端的外壁面上；在手柄圆管内靠近调节轴内外端锥齿轮、齿轮的部位都设置有承托调节轴的轴座。本设计适用于就近浇灌小块的作物。CN108668863ACN108668863A权利要求书1/1页1.一种手柄角度可调的淋水壶，它包含壶体、手柄，其特征是所述壶体在其外壁面上贴合连接有一片连接片，连接片为一种竖向设置的外端呈半圆形的片状物，在其半圆形部位的一面加工有半圈齿牙；所述手柄为一根在内端加工有竖向槽口的圆管形物，手柄通过铰轴将其内端槽口处的管壁与连接片活动连接，一在内端带着一锥齿轮的圆杆形的调节轴从手柄的外端开始贯穿手柄管内直到手柄内端的连接片处，锥齿轮的齿牙与连接片上的齿牙齿合匹配连接，在调节轴的外端头设置有一圆柱形的齿轮且齿轮向外露出于手柄的外端，一加工有与齿轮相齿合内齿牙的调节螺母通过其上的内螺纹活动连接到手柄外端的外壁面上；在手柄圆管内靠近调节轴内外端锥齿轮、齿轮的部位都设置有承托调节轴的轴座，操作调节螺母相对于手柄旋转，调节螺母会带动调节轴外端的齿轮、调节轴旋转并通过调节轴内端的锥齿轮带动连接片也旋转从而就调节了淋水壶的壶体与手柄间的连接角度。2CN108668863A说明书1/2页手柄角度可调的淋水壶技术领域[0001]本发明与浇灌用具有关，具体是指一种手柄角度可调的淋水壶。背景技术[0002]在水网密布的多雨地区或雨季，对于栽植面积较小的花圃、苗圃或是菜园等场所，人们常用到一种带长柄和莲蓬头的名叫淋水壶的圆筒形的盛水器具来就近舀水喷淋到作物上进行浇灌作业，由于手柄较长，很方便在就近的池塘、水沟等地取水再浇灌作物，淋水壶的灌水口设置在壶体的上面，莲蓬头及连接管设置在了一边，为了持拿行走得力和方便，手柄与壶体之间的连接为固定连接且有一个向上的锐角夹角，这样的连接方式在带来一定的方便的同时在实际操作中问题也不少：每次灌水都要通过转动手柄和低下腰身费劲的操作来让壶体的灌水口向下或倒向一边才能完成，由于水源处的水面位置有高有低，当水面高度恰好时灌水较易且灌入壶体内的水也容易灌满，而当水面高度较高或较低时，受手柄与壶体间固定的夹角的限制灌入的水就往往不满；喷淋浇灌时受这种固定夹角的限制和掣肘也难以随意的对各个边角进行准确的作业，因此，一种既方便灌水也方便喷淋的浇菜淋水壶具是人们希望得到的。发明内容[0003]本发明的目的便是提供一种淋水器具的新的技术方案手柄角度可调的淋水壶，它可以解决前述的问题。[0004]本发明技术方案的内容如下：它包含壶体、手柄，所述壶体在其外壁面上贴合连接有一片连接片，连接片为一种竖向设置的外端呈半圆形的片状物，在其半圆形部位的一面加工有半圈齿牙；所述手柄为一根在内端加工有竖向槽口的圆管形物，手柄通过铰轴将其内端槽口处的管壁与连接片活动连接，一在内端带着一锥齿轮的圆杆形的调节轴从手柄的外端开始贯穿手柄管内直到手柄内端的连接片处，锥齿轮的齿牙与连接片上的齿牙齿合匹配连接，在调节轴的外端头设置有一圆柱形的齿轮且齿轮向外露出于手柄的外端，一加工有与齿轮相齿合内齿牙的调节螺母通过其上的内螺纹活动连接到手柄外端的外壁面上；在手柄圆管内靠近调节轴内外端锥齿轮、齿轮的部位都设置有承托调节轴的轴座，操作调节螺母相对于手柄旋转，调节螺母会带动调节轴外端的齿轮、调节轴旋转并通过调节轴内端的锥齿轮带动连接片也旋转从而就调节了淋水壶的壶体与手柄间的连接角度。[0005]本发明的有益效果是：手柄与壶体间的连接为角度可调的活动连接方式，这样淋水壶每次灌水都易灌满，浇灌时喷淋点也可随意掌控。附图说明[0006]图1是本设计淋水壶的正视图。[0007]图2是左侧视图。图3、图4是壶体与手柄间连接角度的不同变化状态。3CN108668863A说明书2/2页[0008]图5是手柄、连接片及其连接处各组件的细节放大视图。[0009]图
