带壁孔的浇菜淋水壶.pdf

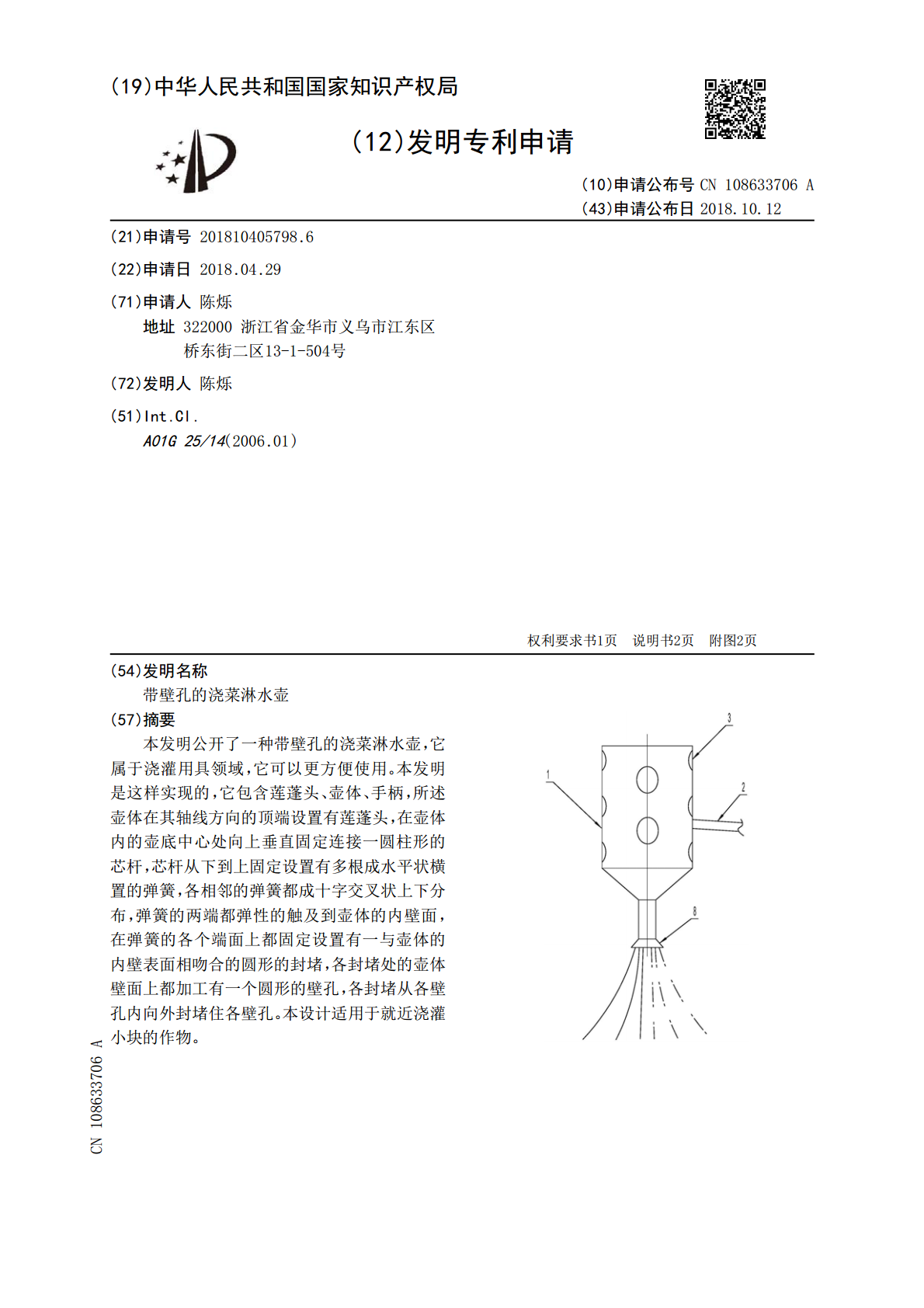

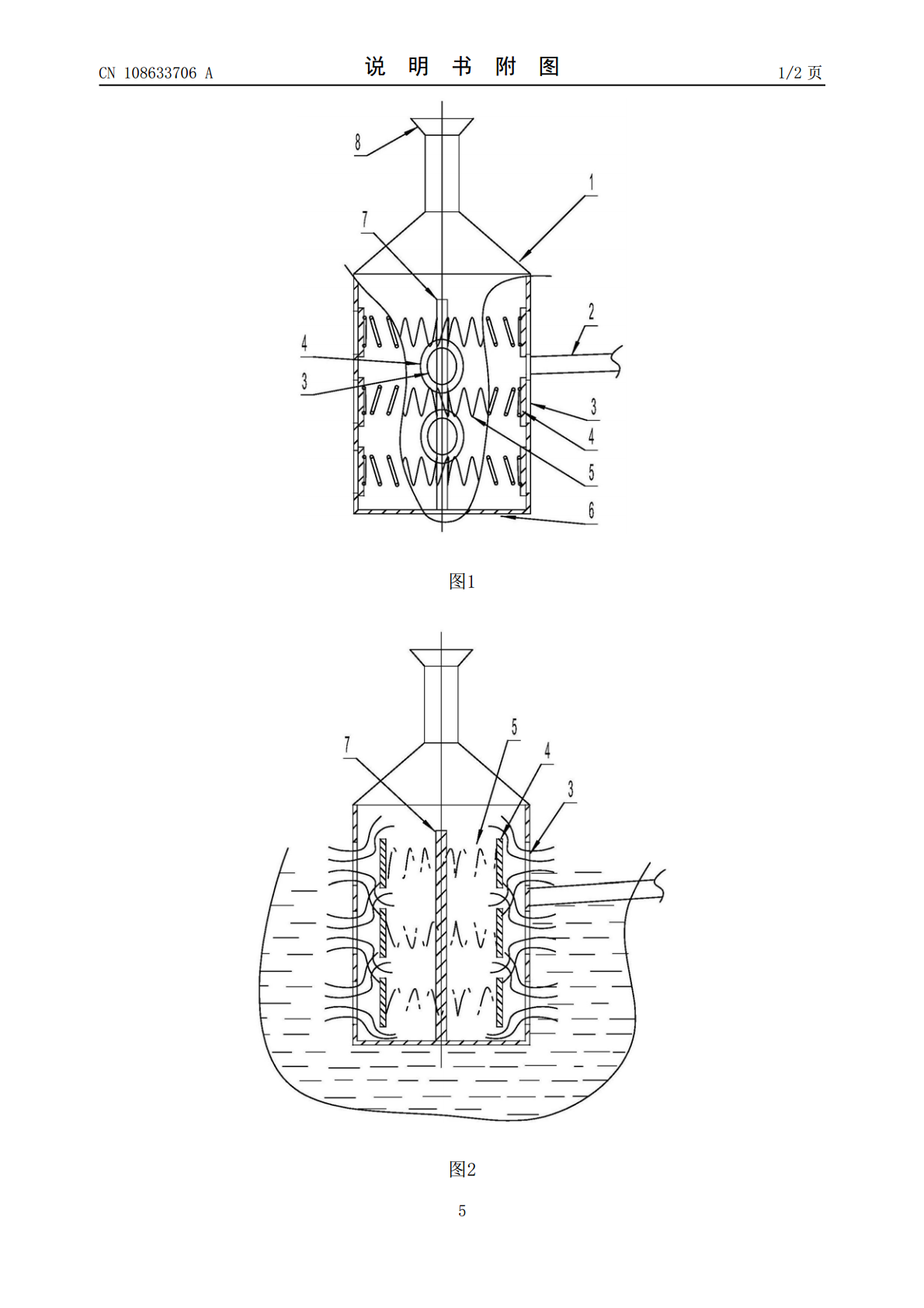

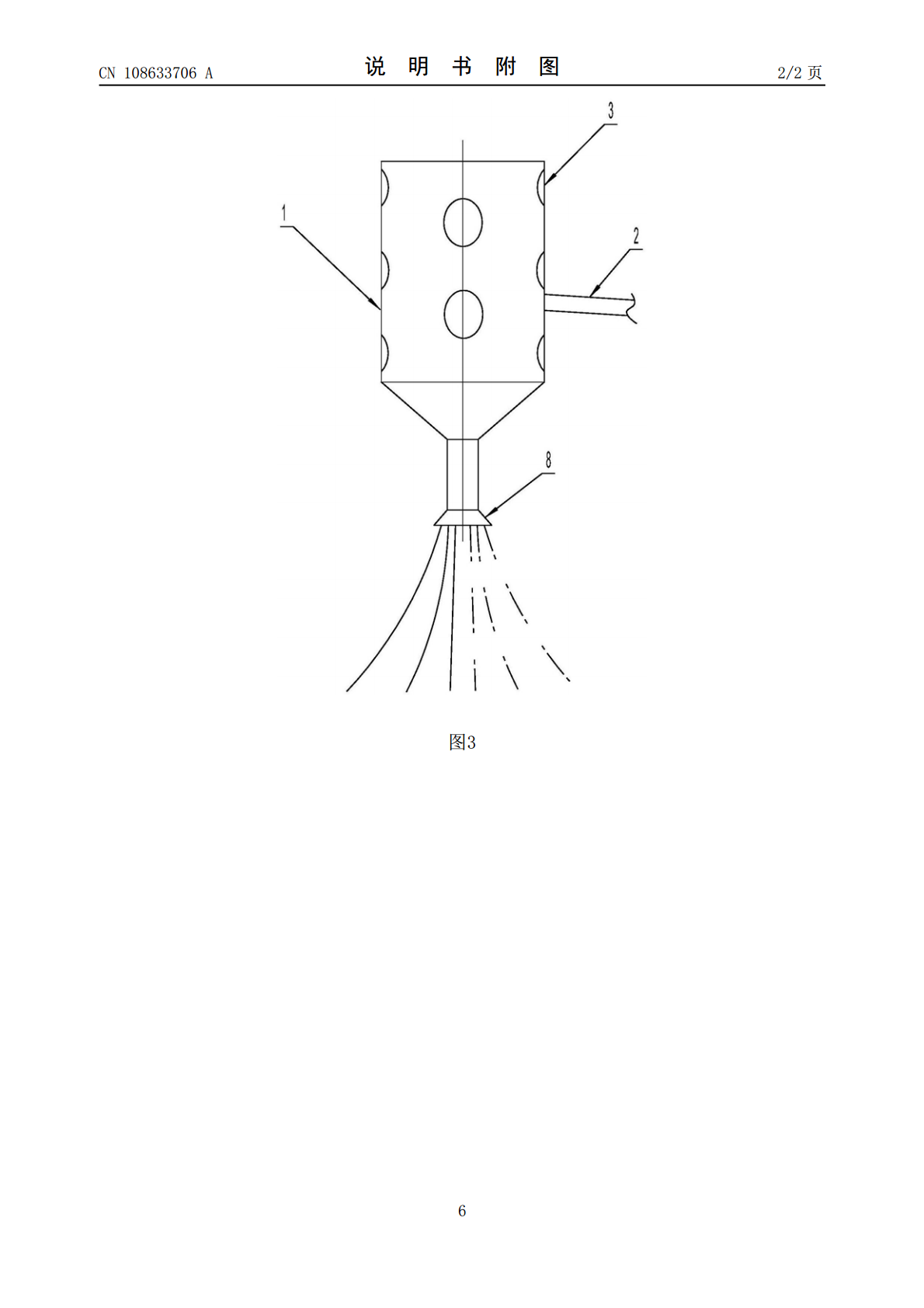

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108633706A(43)申请公布日2018.10.12(21)申请号201810405798.6(22)申请日2018.04.29(71)申请人陈烁地址322000浙江省金华市义乌市江东区桥东街二区13-1-504号(72)发明人陈烁(51)Int.Cl.A01G25/14(2006.01)权利要求书1页说明书2页附图2页(54)发明名称带壁孔的浇菜淋水壶(57)摘要本发明公开了一种带壁孔的浇菜淋水壶，它属于浇灌用具领域，它可以更方便使用。本发明是这样实现的，它包含莲蓬头、壶体、手柄，所述壶体在其轴线方向的顶端设置有莲蓬头，在壶体内的壶底中心处向上垂直固定连接一圆柱形的芯杆，芯杆从下到上固定设置有多根成水平状横置的弹簧，各相邻的弹簧都成十字交叉状上下分布，弹簧的两端都弹性的触及到壶体的内壁面，在弹簧的各个端面上都固定设置有一与壶体的内壁表面相吻合的圆形的封堵，各封堵处的壶体壁面上都加工有一个圆形的壁孔，各封堵从各壁孔内向外封堵住各壁孔。本设计适用于就近浇灌小块的作物。CN108633706ACN108633706A权利要求书1/1页1.一种带壁孔的浇菜淋水壶，它包含莲蓬头、壶体、手柄，其特征是所述壶体在其轴线方向的顶端设置有莲蓬头，在壶体内的壶底中心处向上垂直固定连接一圆柱形的芯杆，芯杆从下到上固定设置有多根成水平状横置的弹簧，各相邻的弹簧都成十字交叉状上下分布，弹簧的两端都弹性的触及到壶体的内壁面，在弹簧的各个端面上都固定设置有一与壶体的内壁表面相吻合的圆形的封堵，各封堵处的壶体壁面上都加工有一个圆形的壁孔，各封堵从各壁孔内向外封堵住各壁孔；当壶体向下没入水面时，水的压力就会迫使封闭住各壁孔的封堵克服掉弹簧的弹性力向内退缩并同时向壶体内灌水直到完全灌满为止，水满后壶体的内外压力平衡弹簧的弹性力发挥作用使得各封堵又回位到原位置封堵住各壁孔。2CN108633706A说明书1/2页带壁孔的浇菜淋水壶技术领域[0001]本发明与浇灌用具有关，具体是指一种带壁孔的浇菜淋水壶。背景技术[0002]在水网密布的多雨地区或雨季，对于栽植面积较小的花圃、苗圃或是菜园等场所，人们常用到一种带长柄和莲蓬头的名叫淋水壶的圆筒形的盛水器具来就近舀水喷淋到作物上，由于手柄较长，很方便在就近的池塘、水沟等地取水再浇灌作物，而为了向壶内灌水及向下淋水的方便，灌水口设置在了壶体的上面，莲蓬头及连接管设置在了一边，这样的布局在实际操作中问题不少：一是淋水壶因其莲蓬头及连接管设置在了一边体积增大了，二是持壶走动时壶体内的水易从灌水口溅出来，三是为了舀水及持拿方便手柄与壶体之间存有一个锐角夹角，每次灌水都要通过转动手柄和低下腰身费劲的操作来让壶体的灌水口向下或倒向一边才能完成，灌入的水也往往不满，要么就要操作手柄杆向下按压壶体使得壶体没入水下向壶内灌水，都很不方便，因此，一种体积较小既方便灌水也方便喷淋的浇菜淋水壶具是人们希望得到的。发明内容[0003]本发明的目的便是提供一种淋水器具的新的技术方案带壁孔的浇菜淋水壶，它可以解决前述的问题。[0004]本发明技术方案的内容如下：它包含莲蓬头、壶体、手柄，所述壶体在其轴线方向的顶端设置有莲蓬头，在壶体内的壶底中心处向上垂直固定连接一圆柱形的芯杆，芯杆从下到上固定设置有多根成水平状横置的弹簧，各相邻的弹簧都成十字交叉状上下分布，弹簧的两端都弹性的触及到壶体的内壁面，在弹簧的各个端面上都固定设置有一与壶体的内壁表面相吻合的圆形的封堵，各封堵处的壶体壁面上都加工有一个圆形的壁孔，各封堵从各壁孔内向外封堵住各壁孔；当壶体向下没入水面时，水的压力就会迫使封闭住各壁孔的封堵克服掉弹簧的弹性力向内退缩并同时向壶体内灌水直到完全灌满为止，水满后壶体的内外压力平衡弹簧的弹性力发挥作用使得各封堵又回位到原位置封堵住各壁孔。[0005]本发明的有益效果是：淋水的莲蓬头设置在了壶体的轴线上，淋水浇菜时方向性更好掌控，也减小了体积占用；不会有再向外溅水的现象，灌水也都是满的。附图说明[0006]图1是本设计淋水壶的半剖平视图（封堵处于封盖住壁孔的位置）。[0007]图2是通过各壁孔向壶内灌水的工作原理的演视图。图3是壶体倒立状向下喷淋浇菜的视图。[0008]各图中，1为壶体，2为手柄，3为壁孔，4为封堵，5为弹簧，6为壶底，7为芯杆,8为莲蓬头。3CN108633706A说明书2/2页具体实施方式[0009]下面结合附图对本设计作举例说明。[0010]如图1、图2、图3所示，本设计的淋水壶包含莲蓬头8、壶体1、手柄2，所述壶体1在其轴线方向的顶端设置有莲蓬头8，即莲蓬头由常见的设置在壶体旁边改变为设置在壶体的上端中心；在壶体1壶腔内的壶底6中心处向上垂直固定连
