一种装饰工程用绿色瓷砖切割装置及切割方法.pdf

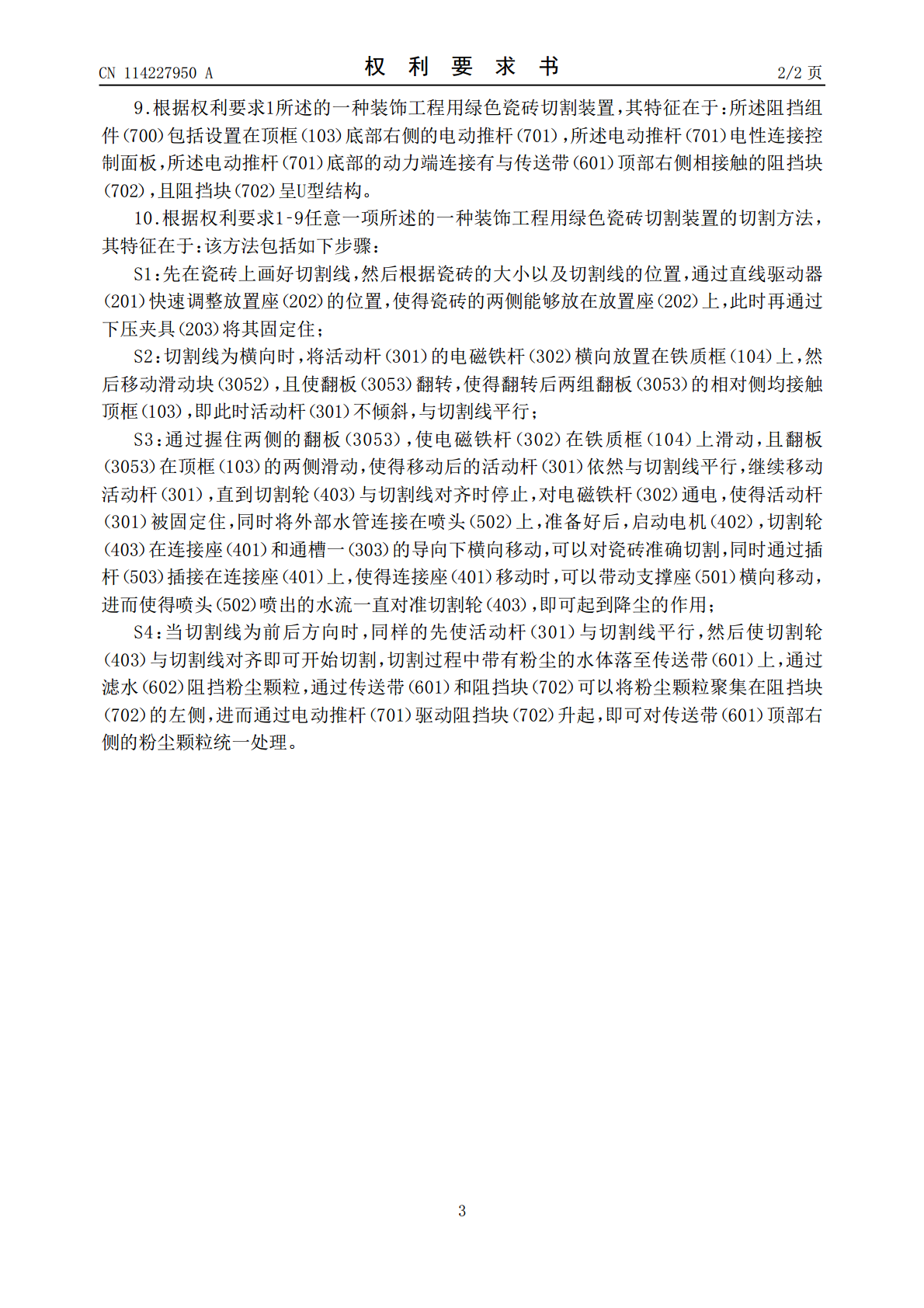

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114227950A(43)申请公布日2022.03.25(21)申请号202111565605.1(22)申请日2021.12.21(71)申请人苏州思云客网络科技有限公司地址215000江苏省苏州市中国（江苏）自由贸易试验区苏州片区苏州工业园区东平街282号6006单元G221室（集群登记）(72)发明人李茶廖小满陆娇娇(51)Int.Cl.B28D1/24(2006.01)B28D7/00(2006.01)B28D7/02(2006.01)B28D7/04(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种装饰工程用绿色瓷砖切割装置及切割方法(57)摘要本发明公开了建筑装饰技术领域的一种装饰工程用绿色瓷砖切割装置及切割方法，包括，支架组件，包括固定架，所述固定架的顶部四周处均设置有支撑杆，所述支撑杆的顶部均与顶框连接，所述顶框的顶部嵌设有铁质框，所述顶框的前侧设置有控制面板；固定组件，所述固定组件设置在顶框的内壁上；对齐组件，所述对齐组件活动连接在顶框的顶部；切割组件，通过使活动杆与切割线平行，然后继续移动活动杆，直到切割轮与切割线对齐时停止，对电磁铁杆通电，使得活动杆被固定住，同时将外部水管连接在喷头上，从而通过推动连接座，即可使得切割轮对瓷砖准确切割，同时喷头喷出的水流可以一直对准切割轮，起到降尘的作用。CN114227950ACN114227950A权利要求书1/2页1.一种装饰工程用绿色瓷砖切割装置，其特征在于：包括，支架组件（100），包括固定架（101），所述固定架（101）的顶部四周处均设置有支撑杆（102），所述支撑杆（102）的顶部均与顶框（103）连接，所述顶框（103）的顶部嵌设有铁质框（104），所述顶框（103）的前侧设置有控制面板；固定组件（200），所述固定组件（200）设置在顶框（103）的内壁上；对齐组件（300），所述对齐组件（300）活动连接在顶框（103）的顶部；切割组件（400），所述切割组件（400）滑动连接在对齐组件（300）上；喷头组件（500），所述喷头组件（500）滑动连接在对齐组件（300）上；收集组件（600），包括设置在支撑杆（102）上的传送带（601），所述传送带（601）上均匀开设有滤孔（602），其中，所述传送带（601）与控制面板电性连接。2.根据权利要求1所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述固定组件（200）包括两组结构相同的直线驱动器（201），两组所述直线驱动器（201）分别设置在顶框（103）的两侧内壁上，两组所述直线驱动器（201）均与控制面板电性连接，两组所述直线驱动器（201）的输出端上均连接有放置座（202），且两组所述放置座（202）的顶部均设置有下压夹具（203）。3.根据权利要求2所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述对齐组件（300）包括活动杆（301），所述活动杆（301）的底部设置有电磁铁杆（302），且电磁铁杆（302）电性连接控制面板，所述电磁铁杆（302）位于放置座（202）的上方，所述电磁铁杆（302）的底部与铁质框（104）相接触，所述活动杆（301）的前侧底部横向开设有通槽一（303），所述活动杆（301）的顶部前侧横向开设有通槽二（304），所述活动杆（301）的顶部后侧设置有摆正结构（305）。4.根据权利要求3所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述摆正结构（305）包括横向开设在活动杆（301）顶部后侧的滑槽一（3051），所述滑槽一（3051）上滑动连接有两组结构相同的滑动块（3052），且两组所述滑动块（3052）上均转动安装有连接轴，且连接轴上均连接有翻板（3053）。5.根据权利要求4所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述滑动块（3052）呈L型结构，且滑动块（3052）的竖直段滑动连接在滑槽一（3051）上，所述滑动块（3052）的水平段后侧与连接轴连接，两组所述翻板（3053）的相对侧均与顶框（103）相接触。6.根据权利要求3所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述切割组件（400）包括连接座（401），所述连接座（401）滑动连接在通槽一（303）上，所述连接座（401）的前端连接有电机（402），且电机（402）前侧的动力端套接有切割轮（403）。7.根据权利要求6所述的一种装饰工程用绿色瓷砖切割装置，其特征在于：所述喷头组件（500）包括支撑座（501），所述支撑座（501）滑动连接在通槽二（304）上，所述支撑座（501）上设置有喷头（502），且喷头（502）与切割轮（403）的前侧底部相对。8.根据权利要求7所
