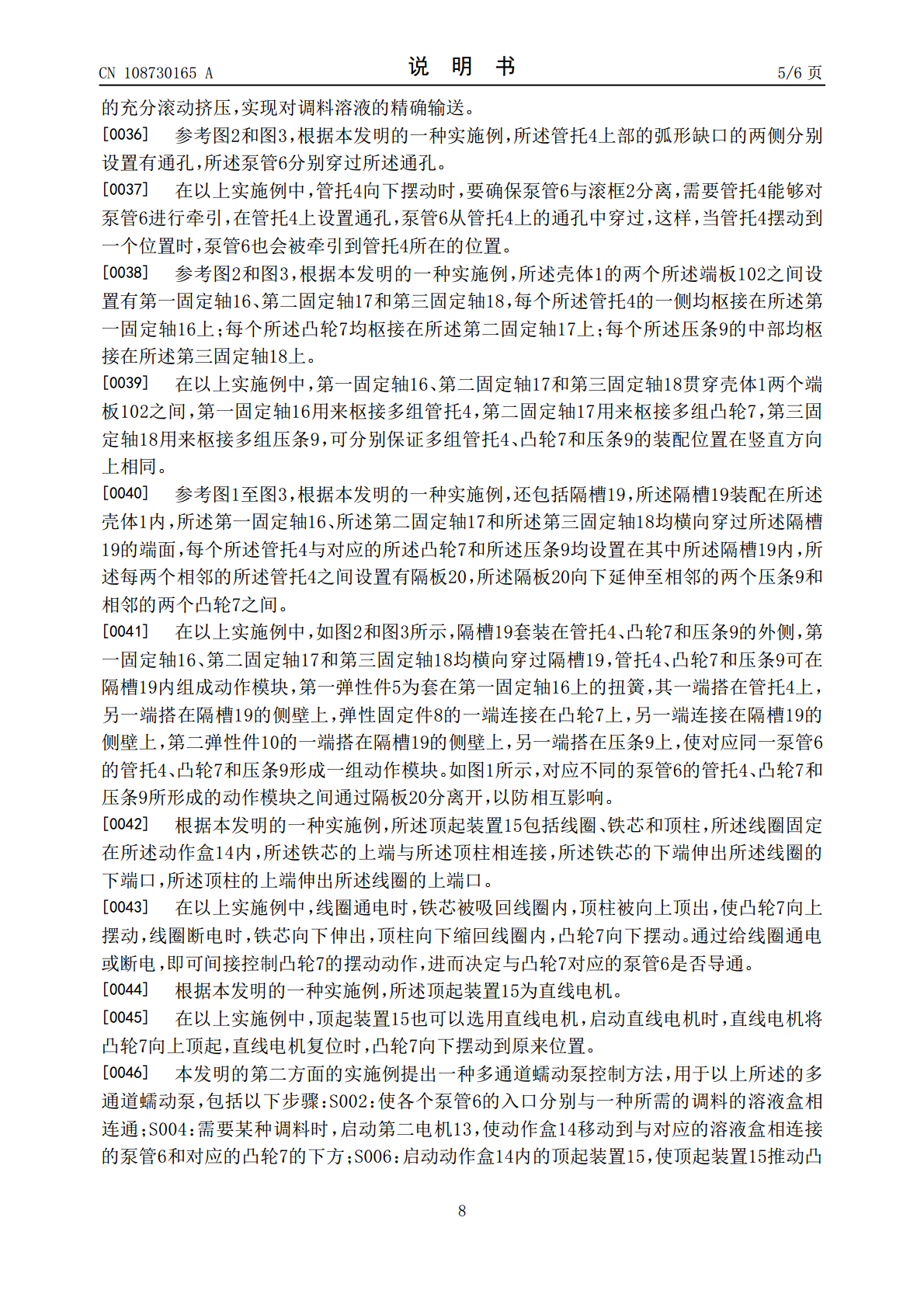

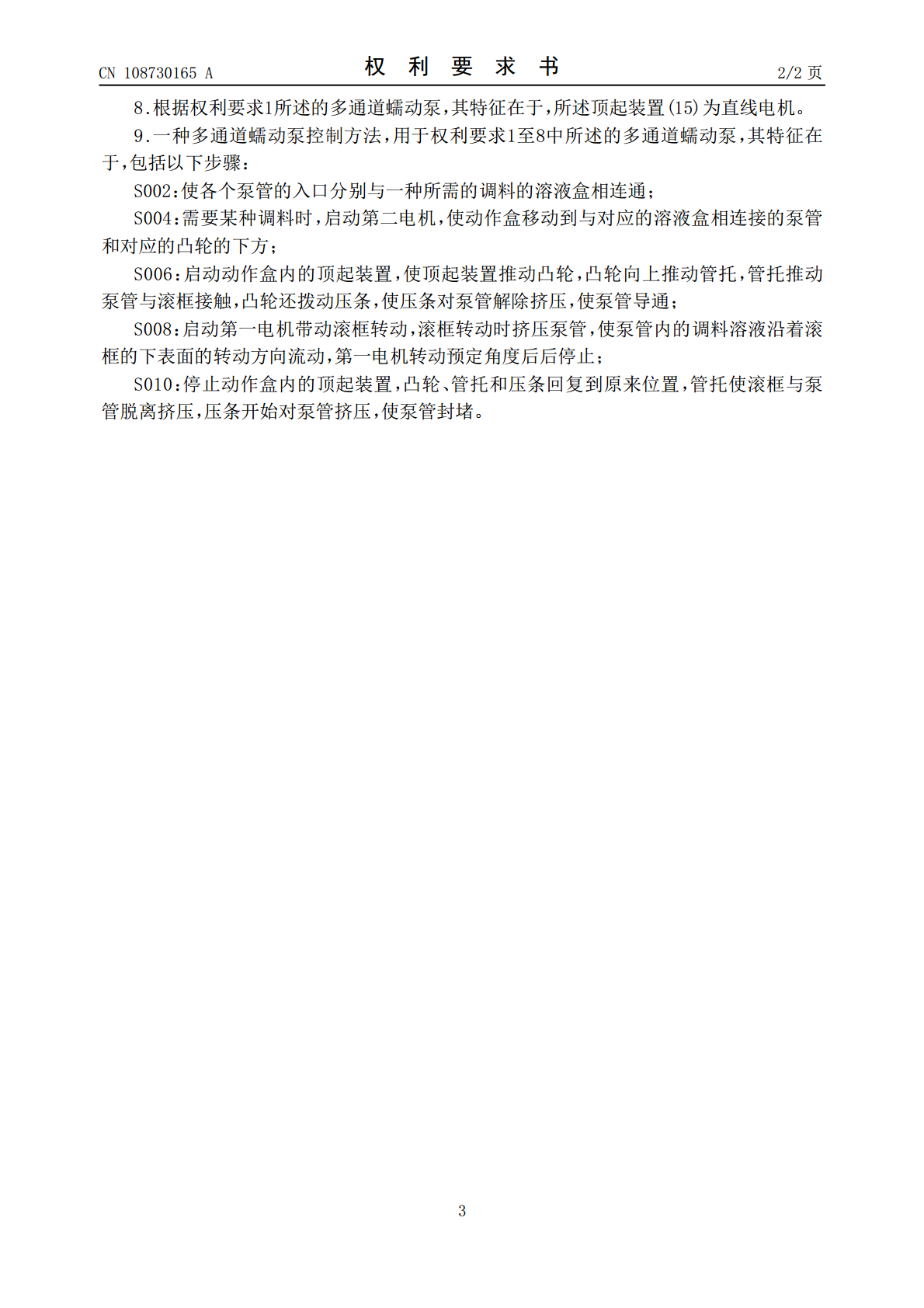

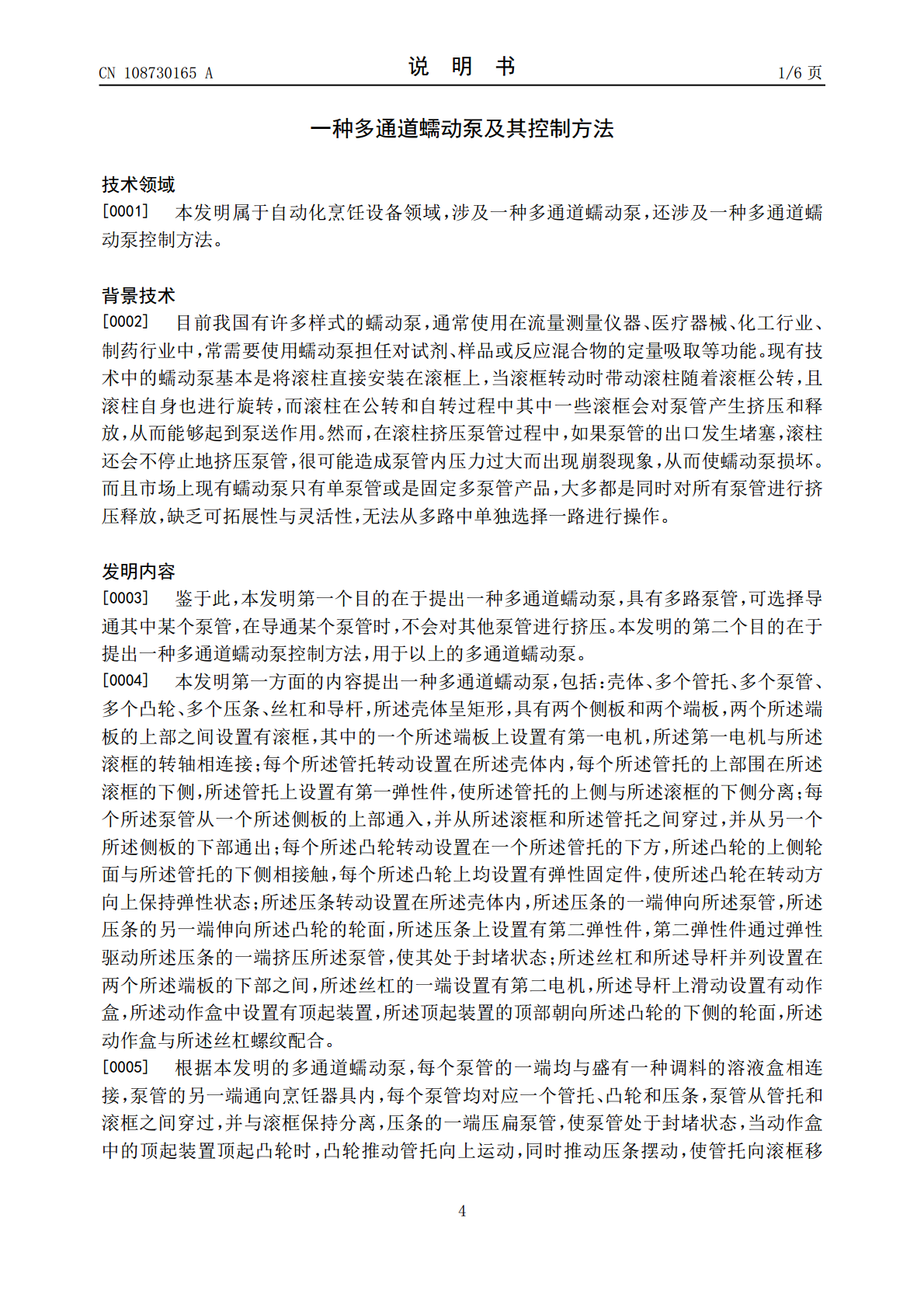

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108730165A(43)申请公布日2018.11.02(21)申请号201810670624.2(22)申请日2018.06.26(71)申请人杭州摩汀科技有限公司地址310016浙江省杭州市江干区盛世钱塘花园1幢1302室(72)发明人陈健(74)专利代理机构北京万思博知识产权代理有限公司11694代理人柴国伟(51)Int.Cl.F04B43/12(2006.01)F04B13/00(2006.01)F04B49/06(2006.01)F04B53/00(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种多通道蠕动泵及其控制方法(57)摘要本发明公开一种多通道蠕动泵,包括:壳体、多个管托、多个泵管、多个凸轮、多个压条、丝杠和导杆;壳体的两个端板之间设置有滚框,滚框的一端设置有第一电机,每个管托的上部围在滚框的下侧,每个泵管从壳体的一个侧板的上部通入,从滚框和管托之间穿过,从另一个侧板的下部通出;每个凸轮转动设置在一个管托的下方,凸轮与管托相接触,压条的一端挤压泵管,使其处于封堵状态,另一端伸向凸轮的轮面;丝杠和导杆并列设置在两个端板之间,丝杠的一端设置有第二电机,导杆上滑动设置有动作盒,动作盒中设置有顶起装置,顶起装置的顶部朝向凸轮的下侧的轮面,动作盒与丝杠螺纹配合。本发明还公开一种多通道蠕动泵控制方法,用于以上所述多通道蠕动泵。CN108730165ACN108730165A权利要求书1/2页1.一种多通道蠕动泵,其特征在于,包括:壳体(1),所述壳体(1)呈矩形,具有两个侧板(101)和两个端板(102),两个所述端板(102)的上部之间设置有滚框(2),其中的一个所述端板(102)上设置有第一电机(3),所述第一电机(3)与所述滚框(2)的转轴(201)相连接;多个管托(4),每个所述管托(4)转动设置在所述壳体(1)内,每个所述管托(4)的上部围在所述滚框(2)的下侧,所述管托(4)上设置有第一弹性件(5),使所述管托(4)的上侧与所述滚框(2)的下侧分离;多个泵管(6),每个所述泵管(6)从一个所述侧板(101)的上部通入,并从所述滚框(2)和所述管托(4)之间穿过,并从另一个所述侧板(101)的下部通出;多个凸轮(7),每个所述凸轮(7)转动设置在一个所述管托(4)的下方,所述凸轮(7)的上侧轮面与所述管托(4)的下侧相接触,每个所述凸轮(7)上均设置有弹性固定件(8),使所述凸轮(7)在转动方向上保持弹性状态;多个压条(9),所述压条(9)转动设置在所述壳体(1)内,所述压条(9)的一端伸向所述泵管(6),所述压条(9)的另一端伸向所述凸轮(7)的轮面,所述压条(9)上设置有第二弹性件(10),第二弹性件(10)通过弹性驱动所述压条(9)的一端挤压所述泵管(6),使其处于封堵状态;丝杠(11)和导杆(12),所述丝杠(11)和所述导杆(12)并列设置在两个所述端板(102)的下部之间,所述丝杠(11)的一端设置有第二电机(13),所述导杆(12)上滑动设置有动作盒(14),所述动作盒(14)中设置有顶起装置(15),所述顶起装置(15)的顶部朝向所述凸轮(7)的下侧的轮面,所述动作盒(14)与所述丝杠(11)螺纹配合。2.根据权利要求1所述的多通道蠕动泵,其特征在于,所述滚框(2)包括两个轮盘(202)和多个滚柱(203),两个所述轮盘(202)设置在所述壳体(1)内的所述转轴(201)的两端,多个所述滚柱(203)转动设置在两个所述轮盘(202)之间。3.根据权利要求1所述的多通道蠕动泵,其特征在于,所述管托(4)的上侧设置有弧形缺口,所述管托(4)通过弧形缺口围在所述滚框(2)的下侧。4.根据权利要求3所述的多通道蠕动泵,其特征在于,所述管托(4)上部的弧形缺口的两侧分别设置有通孔,所述泵管(6)分别穿过所述通孔。5.根据权利要求1至4中任一项所述的多通道蠕动泵,其特征在于,所述壳体(1)的两个所述端板(102)之间设置有第一固定轴(16)、第二固定轴(17)和第三固定轴(18),每个所述管托(4)的一侧均枢接在所述第一固定轴(16)上;每个所述凸轮(7)均枢接在所述第二固定轴(17)上;每个所述压条(9)的中部均枢接在所述第三固定轴(18)上。6.根据权利要求5所述的多通道蠕动泵,其特征在于,还包括隔槽(19),所述隔槽(19)装配在所述壳体(1)内,所述第一固定轴(16)、所述第二固定轴(17)和所述第三固定轴(18)均横向穿过所述隔槽(19)的端面,每个所述管托(4)与对应的所述凸轮(7)和所述压条(9)均设置在其中所述隔槽(19)内,所述每两个相邻的所述管托(4)之间设置有隔板(20),所述隔板(2
