一种异形版图中基于轨道的多层重叠布线方法.pdf

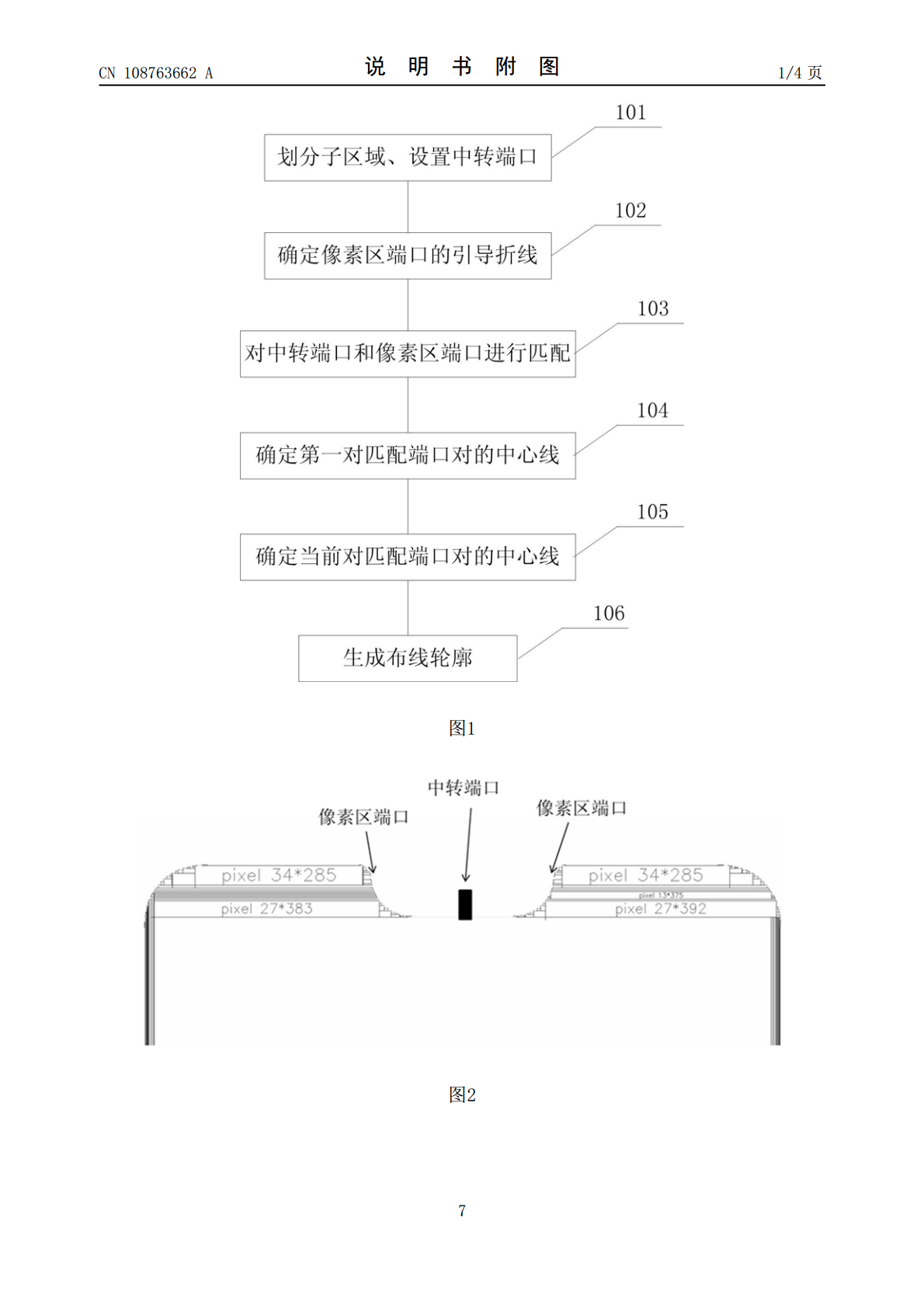

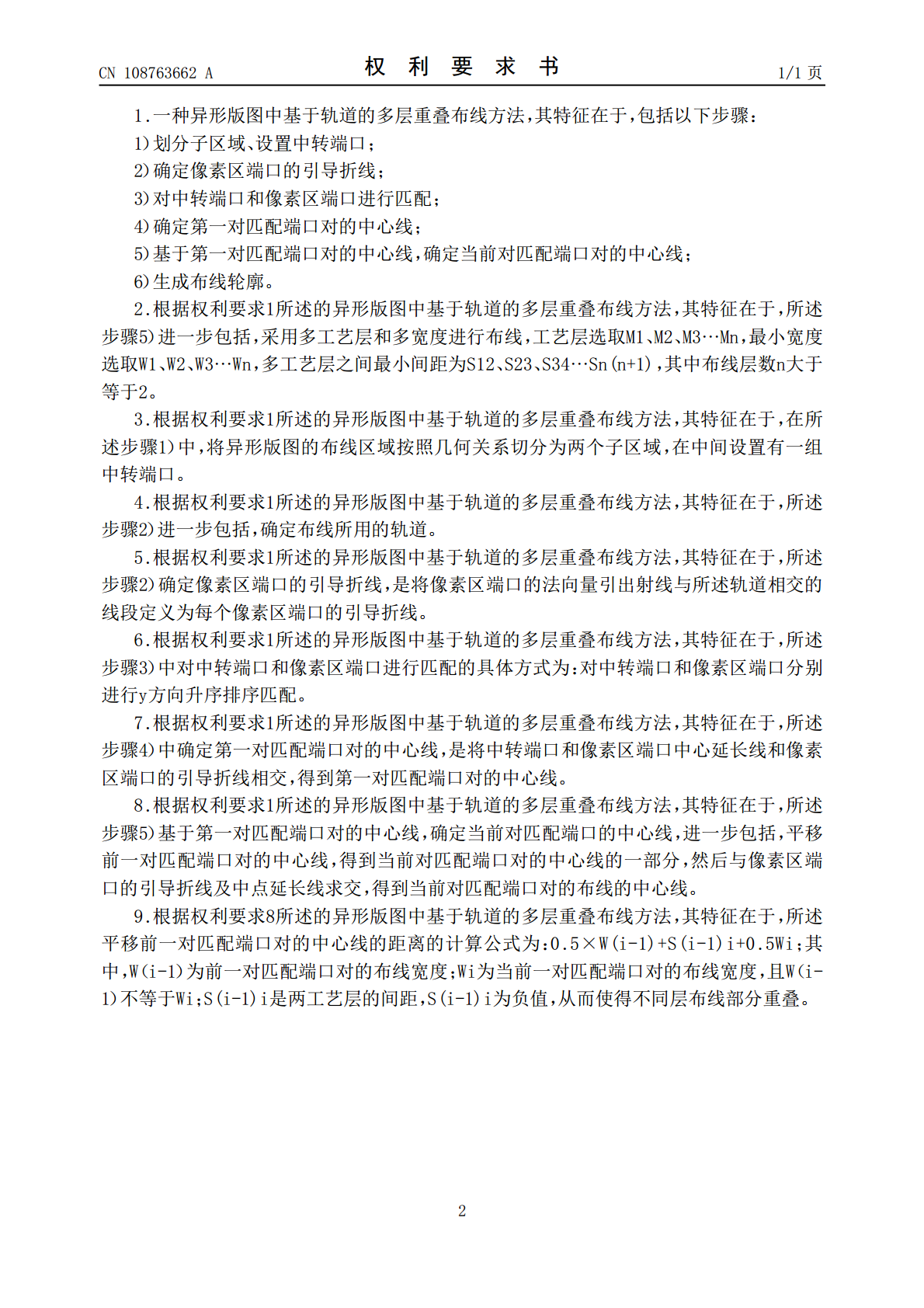

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108763662A(43)申请公布日2018.11.06(21)申请号201810442523.X(22)申请日2018.05.10(71)申请人北京华大九天软件有限公司地址100102北京市朝阳区利泽中二路2号A座2层(72)发明人张亚东杨祖声陆涛涛(74)专利代理机构北京德崇智捷知识产权代理有限公司11467代理人王金双(51)Int.Cl.G06F17/50(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种异形版图中基于轨道的多层重叠布线方法(57)摘要一种异形版图中基于轨道的多层重叠布线方法，包括以下步骤：1）划分子区域、设置中转端口；2）确定像素区端口的引导折线；3）对中转端口和像素区端口进行匹配；4）确定第一对匹配端口对的中心线；5）基于第一对匹配端口对的中心线，确定当前对匹配端口对的中心线；6）生成布线轮廓。本发明的布线技术方案可以解决异形面板U型槽区域内栅极信号之间的布线问题，通过双层布线部分重叠，进一步节省了面板空间。CN108763662ACN108763662A权利要求书1/1页1.一种异形版图中基于轨道的多层重叠布线方法，其特征在于，包括以下步骤：1）划分子区域、设置中转端口；2）确定像素区端口的引导折线；3）对中转端口和像素区端口进行匹配；4）确定第一对匹配端口对的中心线；5）基于第一对匹配端口对的中心线，确定当前对匹配端口对的中心线；6）生成布线轮廓。2.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤5）进一步包括，采用多工艺层和多宽度进行布线，工艺层选取M1、M2、M3…Mn，最小宽度选取W1、W2、W3…Wn，多工艺层之间最小间距为S12、S23、S34…Sn(n+1)，其中布线层数n大于等于2。3.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，在所述步骤1）中，将异形版图的布线区域按照几何关系切分为两个子区域，在中间设置有一组中转端口。4.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤2）进一步包括，确定布线所用的轨道。5.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤2）确定像素区端口的引导折线，是将像素区端口的法向量引出射线与所述轨道相交的线段定义为每个像素区端口的引导折线。6.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤3）中对中转端口和像素区端口进行匹配的具体方式为：对中转端口和像素区端口分别进行y方向升序排序匹配。7.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤4）中确定第一对匹配端口对的中心线，是将中转端口和像素区端口中心延长线和像素区端口的引导折线相交，得到第一对匹配端口对的中心线。8.根据权利要求1所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述步骤5）基于第一对匹配端口对的中心线，确定当前对匹配端口的中心线，进一步包括，平移前一对匹配端口对的中心线，得到当前对匹配端口对的中心线的一部分，然后与像素区端口的引导折线及中点延长线求交，得到当前对匹配端口对的布线的中心线。9.根据权利要求8所述的异形版图中基于轨道的多层重叠布线方法，其特征在于，所述平移前一对匹配端口对的中心线的距离的计算公式为：0.5×W(i-1)+S(i-1)i+0.5Wi；其中，W（i-1）为前一对匹配端口对的布线宽度；Wi为当前一对匹配端口对的布线宽度，且W（i-1）不等于Wi；S(i-1)i是两工艺层的间距，S(i-1)i为负值，从而使得不同层布线部分重叠。2CN108763662A说明书1/4页一种异形版图中基于轨道的多层重叠布线方法技术领域[0001]本发明涉及平板显示EDA设计工具领域，特别涉及一种异形版图中基于轨道的多层重叠布线方法。背景技术[0002]在异形手机面板设计领域，U型槽设计（也称Notch设计）逐渐成为全面屏设计方案的热点，苹果公司最新的iPhoneX就采用了此种设计手段，也就是它的前刘海。苹果公司在这块U型区域内放置了原深感摄像头系统，从左到右分为是红外镜头、泛光感应元件、距离感应器、环境光传感器、扬声器、麦克风、700万像素摄像头、点阵投射器。U型槽区域除了放置这些传感器之后，还要连接左右像素区的栅极信号。为了腾出足够的空间放置传感器，设计要尽可能压缩布线空间。为了达到这个目标，设计工程师使用两种金属进行栅极信号的连接，不同层金属之间可以有一定的重叠，这样的布线空间相比单层布线又得到进一步的压缩。[0003]为了帮助设计工程师自动完成U型槽栅极信号双层金属走线的设计，我们开发出了支持多工
