一种用于通信设备的承载车.pdf

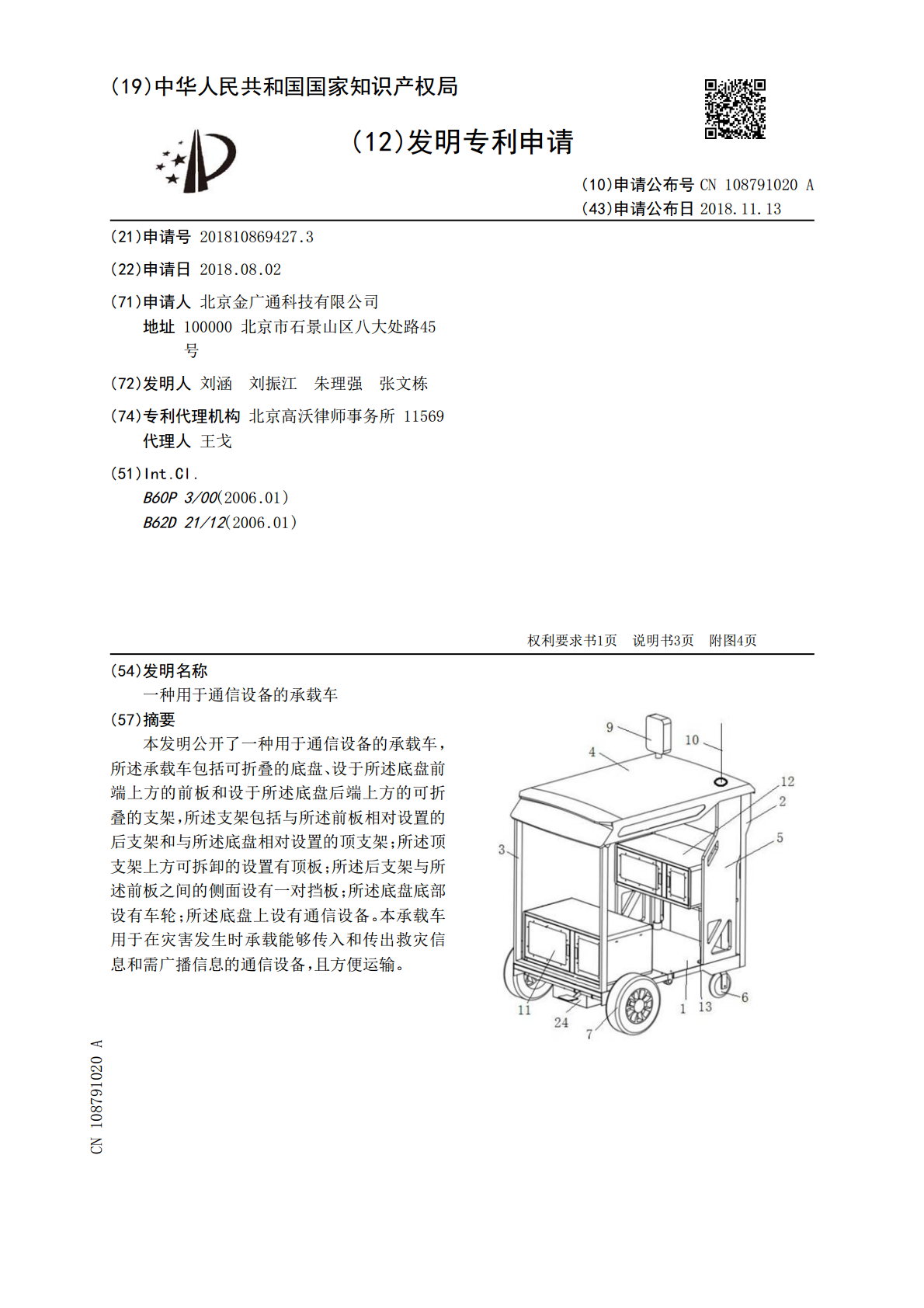

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108791020A(43)申请公布日2018.11.13(21)申请号201810869427.3(22)申请日2018.08.02(71)申请人北京金广通科技有限公司地址100000北京市石景山区八大处路45号(72)发明人刘涵刘振江朱理强张文栋(74)专利代理机构北京高沃律师事务所11569代理人王戈(51)Int.Cl.B60P3/00(2006.01)B62D21/12(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种用于通信设备的承载车(57)摘要本发明公开了一种用于通信设备的承载车，所述承载车包括可折叠的底盘、设于所述底盘前端上方的前板和设于所述底盘后端上方的可折叠的支架，所述支架包括与所述前板相对设置的后支架和与所述底盘相对设置的顶支架；所述顶支架上方可拆卸的设置有顶板；所述后支架与所述前板之间的侧面设有一对挡板；所述底盘底部设有车轮；所述底盘上设有通信设备。本承载车用于在灾害发生时承载能够传入和传出救灾信息和需广播信息的通信设备，且方便运输。CN108791020ACN108791020A权利要求书1/1页1.一种用于通信设备的承载车，其特征在于，以行进方向为前方，所述承载车包括可折叠的底盘、设于所述底盘前端上方的前板和设于所述底盘后端上方的可折叠的支架，所述支架包括与所述前板相对设置的后支架和与所述底盘相对设置的顶支架；所述顶支架上方可拆卸的设置有顶板；所述后支架与所述前板之间的侧面设有一对挡板；所述底盘底部设有车轮；所述底盘上设有通信设备。2.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述顶板上设有天线和照明设备，所述天线与所述通信设备连接，所述天线通过吸盘固定与所述顶板上表面；所述照明设备包括照明灯和支撑所述照明灯的升降杆，所述升降杆上设有手摇柄，所述手摇柄固定于所述挡板上。3.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述底盘包括第一底板和第二底板，所述第一底板与所述第二底板通过铰链和转轴连接。4.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述后支架和所述顶支架之间通过折叠件连接。5.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述车轮包括前轮和后轮，所述前轮为万向轮，所述后轮连接有助力无刷电机，所述助力无刷电机设于所述底盘底部。6.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述底盘、支架、前板和顶板构成的车体空间内还设置有储物箱。7.根据权利要求1所述的用于通信设备的承载车，其特征在于，所述前板的前表面设有显示屏，所述显示屏与所述通信设备连接，所述显示屏为触摸屏。8.根据权利要求2所述的用于通信设备的承载车，其特征在于，所述挡板设于所述顶支架与所述底盘之间，所述挡板与所述前板紧固连接，且所述挡板长度小于所述底盘的所述第一底板的长度。9.根据权利要求1所述的用于通信设备的承载车，其特征在于，两所述挡板之间固定设有支撑板，所述支撑板设于所述顶板与所述底盘之间。10.根据权利要求9所述的用于通信设备的承载车，其特征在于，所述支撑板上设有所述通信设备的操作机构。2CN108791020A说明书1/3页一种用于通信设备的承载车技术领域[0001]本发明涉及助力车技术领域，特别是涉及一种用于通信设备的承载车。背景技术[0002]在发生严重灾害后，需要在灾害发生地附近设置转移安置区，在灾害发生后该地区的电力系统和网络系统会受到不同程度的损坏，因此不能保证各种信息的收发，制约着救灾效率。并且由于自然灾害的紧急性和特殊性，一般黄金救援时间为72小时以内，而该时间较短且灾害对交通、电力以及网络的影响，将导致大型的通信设备和电力系统并不能在如此短暂的时间内抵达，因此，严重影响的救灾信息和需广播信息的传入和传出。因此如何提供一种便携的承载设备以实现救灾信息和需广播信息及时的传入和传出是本领域亟需解决的问题。发明内容[0003]本发明的目的是提供一种用于通信设备的承载车，用于在灾害发生时承载能够传入和传出救灾信息和需广播信息的通信设备，且方便运输。[0004]为实现上述目的，本发明提供了一种用于通信设备的承载车，以行进方向为前方，所述承载车包括可折叠的底盘、设于所述底盘前端上方的前板和设于所述底盘后端上方的可折叠的支架，所述支架包括与所述前板相对设置的后支架和与所述底盘相对设置的顶支架；[0005]所述顶支架上方可拆卸的设置有顶板；所述后支架与所述前板之间的侧面设有一对挡板；所述底盘底部设有车轮；所述底盘上设有通信设备。[0006]可选的，所述顶板上设有天线和照明设备，所述天线与所述通信设备连接，所述天线通过吸盘固定与所述顶板上表面；所述照明设备包括照明灯和支撑所述照明灯
