一种服装打包机的薄膜张紧装置.pdf

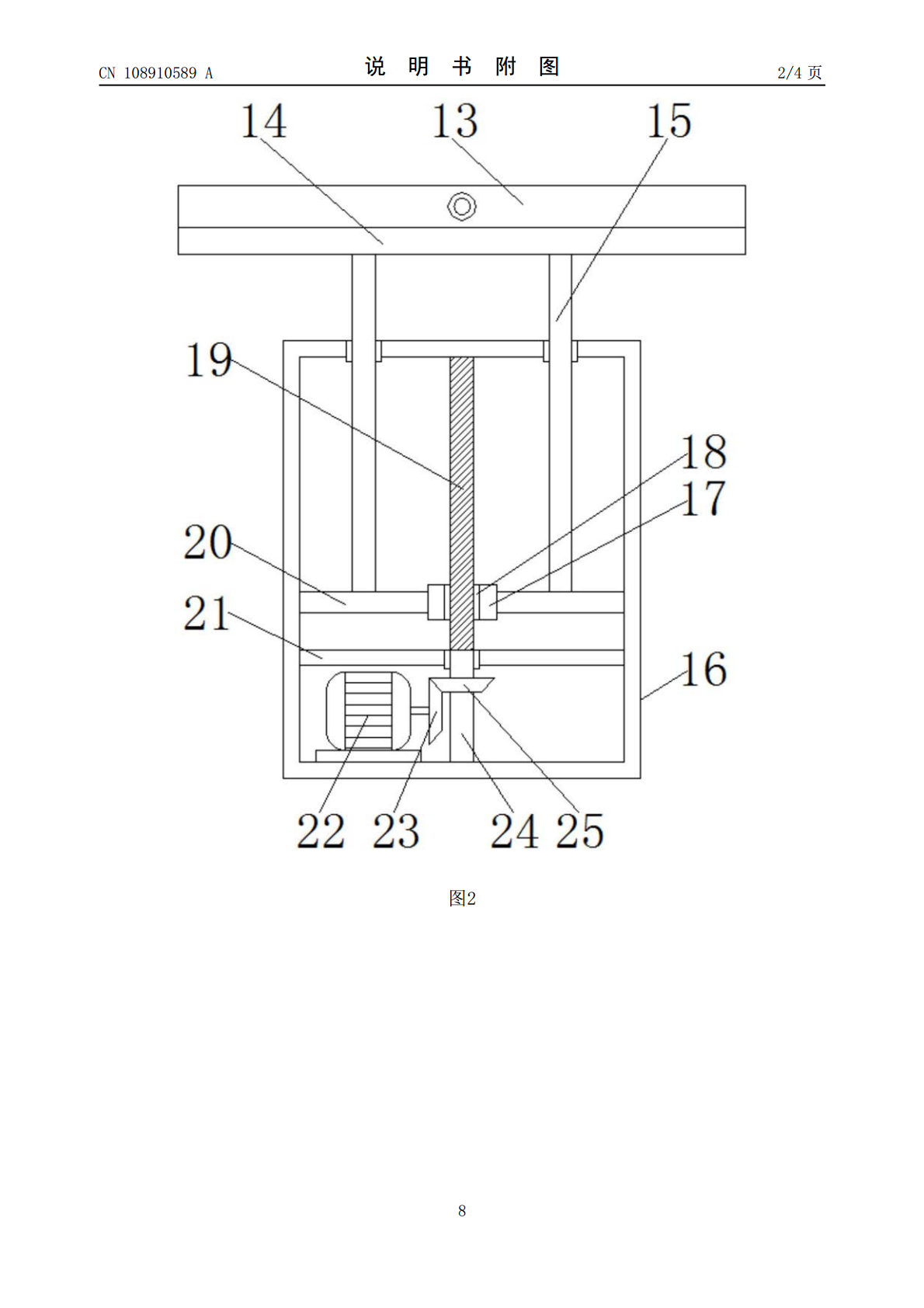

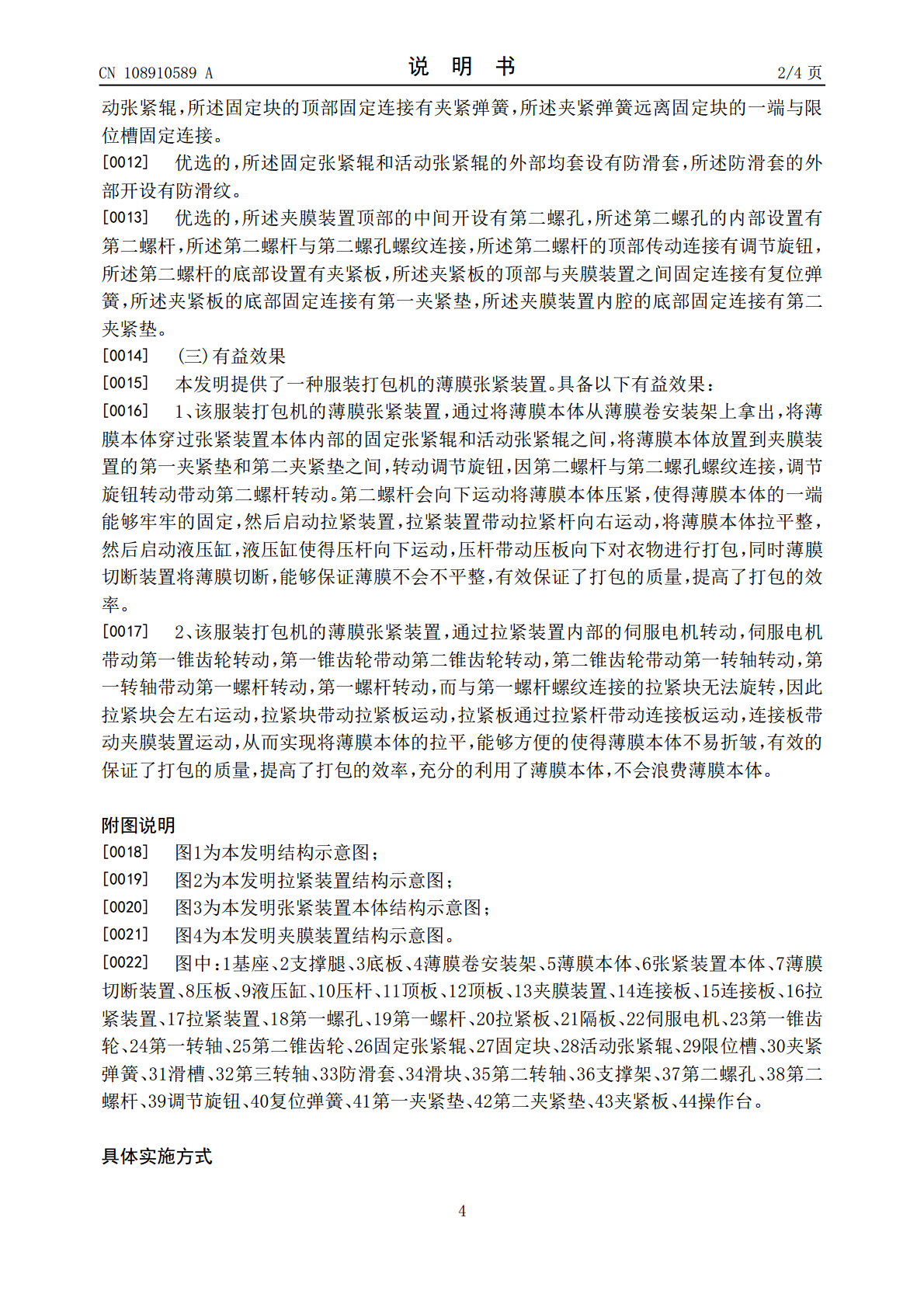

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108910589A(43)申请公布日2018.11.30(21)申请号201810541541.3(22)申请日2018.05.30(71)申请人湖州韩太进出口有限公司地址313000浙江省湖州市南浔区经济开发区东马南路358号东楼5-11号(72)发明人郑雯钦(74)专利代理机构北京风雅颂专利代理有限公司11403代理人陈宙李莎(51)Int.Cl.B65H23/14(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种服装打包机的薄膜张紧装置(57)摘要本发明提供一种服装打包机的薄膜张紧装置，涉及服装生产设备领域，包括基座，所述基座顶部的两侧均固定连接有支撑腿，所述支撑腿的顶部固定连接有底板，所述底板顶部的中间固定连接有操作台，所述底板的顶部且位于操作台的两侧均固定连接有侧板，所述侧板的顶部固定连接有顶板。该服装打包机的薄膜张紧装置，通过拉紧装置内部的伺服电机转动，伺服电机带动第一锥齿轮转动，第一锥齿轮带动第二锥齿轮转动，第二锥齿轮带动第一转轴转动，第一转轴带动第一螺杆转动，与第一螺杆螺纹连接的拉紧块无法旋转，因此拉紧块会左右运动，拉紧块带动拉紧板运动，拉紧板通过拉紧杆带动连接板运动，连接板带动夹膜装置运动，将薄膜本体拉平。CN108910589ACN108910589A权利要求书1/1页1.一种服装打包机的薄膜张紧装置，包括基座(1)，其特征在于：所述基座(1)顶部的两侧均固定连接有支撑腿(2)，所述支撑腿(2)的顶部固定连接有底板(3)，所述底板(3)顶部的中间固定连接有操作台(44)，所述底板(3)的顶部且位于操作台(44)的两侧均固定连接有侧板(12)，所述侧板(12)的顶部固定连接有顶板(11)，所述顶板(11)顶部的中心固定连接有液压缸(9)，所述液压缸(9)的底部传动连接有压杆(10)，所述压杆(10)的底部固定连接有压板(8)，所述压板(8)底部的两侧均固定连接有薄膜切断装置(7)；所述底板(3)的顶部且位于操作台(44)的左侧固定连接有张紧装置本体(6)，所述张紧装置本体(6)的左侧设置有薄膜卷安装架(4)，所述薄膜卷安装架(4)的左侧与侧板(12)固定连接，所述薄膜卷安装架(4)的右侧固定连接有薄膜本体(5)，所述侧板(12)的右侧固定连接有拉紧装置(16)；所述拉紧装置(16)的内部设置有伺服电机(22)，所述伺服电机(22)的一侧与拉紧装置(16)的内壁固定连接，所述伺服电机(22)通过其一侧的转轴传动连接有第一锥齿轮(23)，所述第一锥齿轮(23)远离伺服电机(22)的一侧设置有第一转轴(24)，所述第一转轴(24)上传动连接有第二锥齿轮(25)，所述第一锥齿轮(23)与第二锥齿轮(25)相互啮合，所述第二锥齿轮(25)的一侧设置有隔板(21)，所述第一转轴(24)的一端贯穿隔板(21)且传动连接有第一螺杆(19)，所述第一螺杆(19)的外部设置有拉紧块(17)，所述拉紧块(17)的内部开设有第一螺孔(18)，所述第一螺杆(19)通过第一螺孔(18)与拉紧块(17)螺纹连接，所述拉紧块(17)的外部固定连接有拉紧板(20)，所述拉紧板(20)的一侧固定连接有拉紧杆(15)，所述拉紧杆(15)远离拉紧板(20)的一端贯穿拉紧装置(16)和侧板(12)且固定连接有连接板(14)，所述连接板(14)远离连接板(15)的一侧固定连接有夹膜装置(13)。2.根据权利要求1所述的一种服装打包机的薄膜张紧装置，其特征在于：所述张紧装置本体(6)包括支撑架(36)，所述支撑架(36)上设置有第二转轴(35)，所述支撑架(36)通过第二转轴(35)铰接有固定张紧辊(26)。3.根据权利要求2所述的一种服装打包机的薄膜张紧装置，其特征在于：所述支撑架(36)的上部开设有限位槽(29)，所述限位槽(29)的两侧均开设有滑槽(31)，所述滑槽(31)的内部滑动连接有滑块(34)，所述滑块(34)的一侧固定连接有固定块(27)。4.根据权利要求3所述的一种服装打包机的薄膜张紧装置，其特征在于：所述固定块(27)的内部设置有第三转轴(32)，所述固定块(27)通过第三转轴(32)铰接有活动张紧辊(28)，所述固定块(27)的顶部固定连接有夹紧弹簧(30)，所述夹紧弹簧(30)远离固定块(27)的一端与限位槽(29)固定连接。5.根据权利要求4所述的一种服装打包机的薄膜张紧装置，其特征在于：所述固定张紧辊(26)和活动张紧辊(28)的外部均套设有防滑套(33)，所述防滑套(33)的外部开设有防滑纹。6.根据权利要求1所述的一种服装打包机的薄膜张紧装置，其特征在于：所述夹膜装置(13)顶部的中间开设有第二螺孔(37)，所述第二螺孔(3
