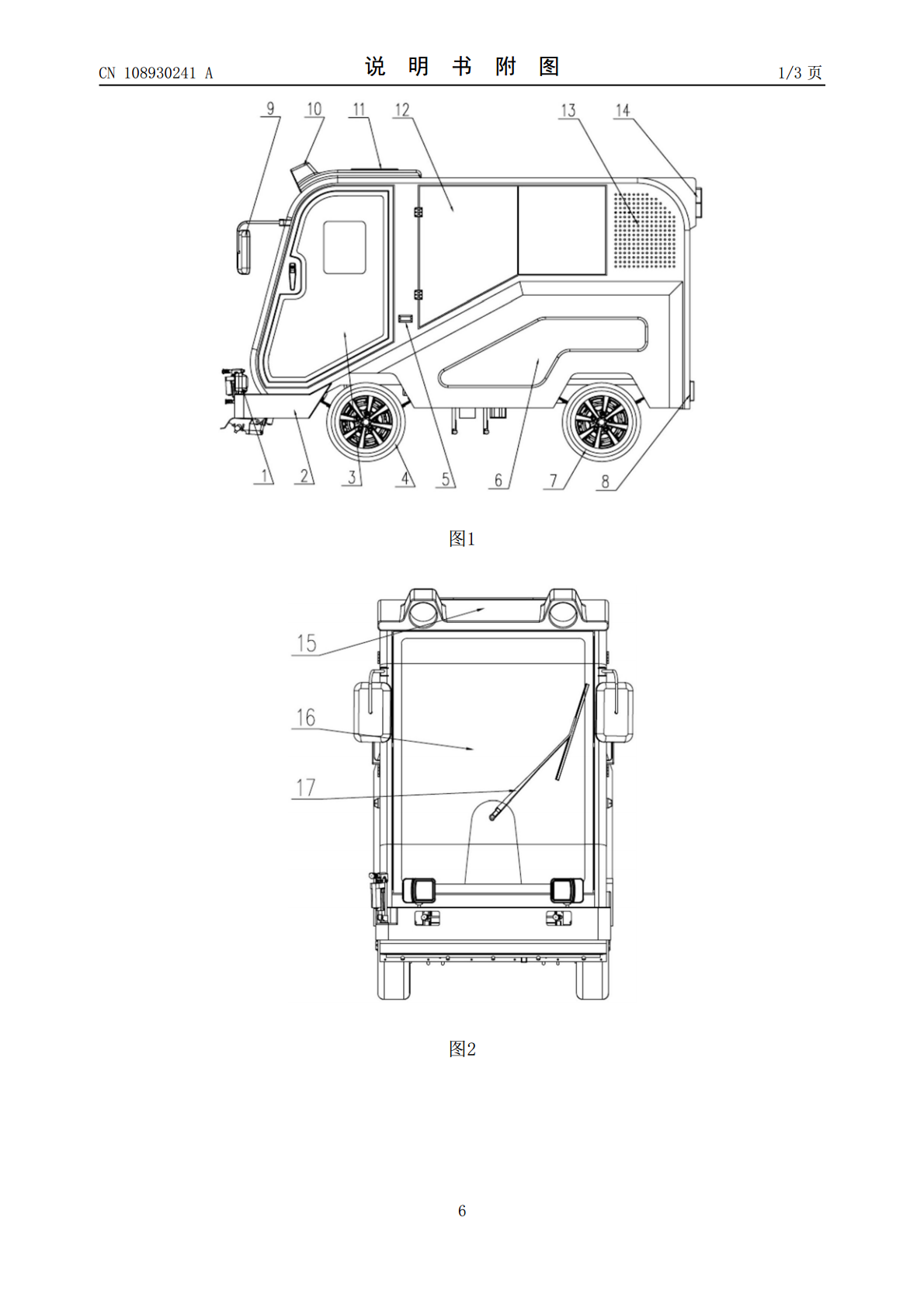

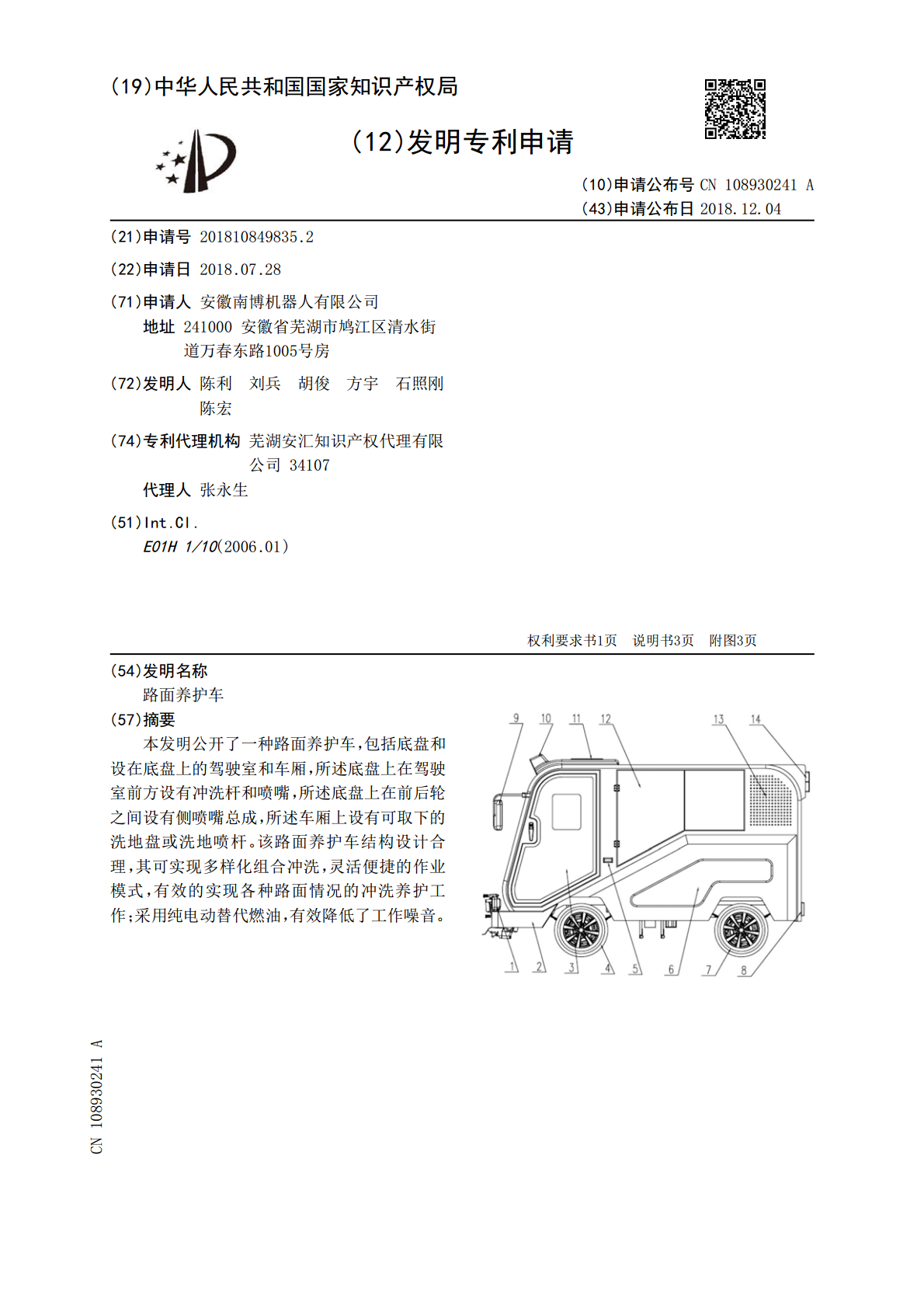

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108930241A(43)申请公布日2018.12.04(21)申请号201810849835.2(22)申请日2018.07.28(71)申请人安徽南博机器人有限公司地址241000安徽省芜湖市鸠江区清水街道万春东路1005号房(72)发明人陈利刘兵胡俊方宇石照刚陈宏(74)专利代理机构芜湖安汇知识产权代理有限公司34107代理人张永生(51)Int.Cl.E01H1/10(2006.01)权利要求书1页说明书3页附图3页(54)发明名称路面养护车(57)摘要本发明公开了一种路面养护车，包括底盘和设在底盘上的驾驶室和车厢，所述底盘上在驾驶室前方设有冲洗杆和喷嘴，所述底盘上在前后轮之间设有侧喷嘴总成，所述车厢上设有可取下的洗地盘或洗地喷杆。该路面养护车结构设计合理，其可实现多样化组合冲洗，灵活便捷的作业模式，有效的实现各种路面情况的冲洗养护工作；采用纯电动替代燃油，有效降低了工作噪音。CN108930241ACN108930241A权利要求书1/1页1.一种路面养护车，包括底盘和设在底盘上的驾驶室和车厢，其特征在于：所述底盘上在驾驶室前方设有冲洗杆和喷嘴，所述底盘上在前后轮之间设有侧喷嘴总成，所述车厢上设有可取下的洗地盘或洗地喷杆。2.如权利要求1所述路面养护车，其特征在于：所述车厢的后面设有卷帘门。3.如权利要求1所述路面养护车，其特征在于：所述车厢的侧面设有侧检修门。4.如权利要求1所述路面养护车，其特征在于：所述冲洗杆位于喷嘴的下方，所述喷嘴为旋转喷嘴。5.如权利要求1所述路面养护车，其特征在于：所述冲洗杆上设有支架，所述支架包括上支架和下支架，所述上支架与底盘相铰接，底盘上铰接有电动推杆，电动推杆的端部与下支架相铰接。6.如权利要求1所述路面养护车，其特征在于：所述车厢内设有卷管器和设在卷管器上的管路。7.如权利要求1所述路面养护车，其特征在于：所述车厢内设有水箱，所述洗地盘或洗地喷杆设在水箱上。8.如权利要求1所述路面养护车，其特征在于：所述底盘上设有提供驱动车辆能源的动力电池。2CN108930241A说明书1/3页路面养护车技术领域[0001]本发明涉及环卫车辆技术领域，尤其是涉及一种路面养护车。背景技术[0002]目前的路面养护车多只是在车辆前方设置喷嘴，对路面进行冲洗，功能单一；并且动力源多为燃油车辆，工作时噪音较大。发明内容[0003]针对现有技术不足，本发明所要解决的技术问题是提供一种路面养护车，以达到可实现多样化冲洗的目的。[0004]为了解决上述技术问题，本发明所采用的技术方案为：[0005]该路面养护车，包括底盘和设在底盘上的驾驶室和车厢，所述底盘上在驾驶室前方设有冲洗杆和喷嘴，所述底盘上在前后轮之间设有侧喷嘴总成，所述车厢上设有可取下的洗地盘或洗地喷杆。[0006]进一步的，所述车厢的后面设有卷帘门。[0007]所述车厢的侧面设有侧检修门。[0008]所述冲洗杆位于喷嘴的下方，所述喷嘴为旋转喷嘴。[0009]所述冲洗杆上设有支架，所述支架包括上支架和下支架，所述上支架与底盘相铰接，底盘上铰接有电动推杆，电动推杆的端部与下支架相铰接。[0010]所述车厢内设有卷管器和设在卷管器上的管路。[0011]所述车厢内设有水箱，所述洗地盘或洗地喷杆设在水箱上。[0012]所述底盘上设有提供驱动车辆能源的动力电池。[0013]本发明与现有技术相比，具有以下优点：[0014]该路面养护车结构设计合理，其可实现多样化组合冲洗，灵活便捷的作业模式，有效的实现各种路面情况的冲洗养护工作；采用纯电动替代燃油，有效降低了工作噪音。附图说明[0015]下面对本说明书各幅附图所表达的内容及图中的标记作简要说明：[0016]图1为本发明路面养护车侧面示意图一。[0017]图2为本发明路面养护车前部示意图。[0018]图3为本发明路面养护车侧面示意图二。[0019]图4为本发明路面养护车侧面示意图三。[0020]图5为本发明路面养护车后部示意图。[0021]图6为本发明路面养护车侧面示意图四。[0022]图中：[0023]1.前大灯、2.前护罩、3.驾驶室、4.前轮、5.侧转向灯、6.左侧护罩、7.后轮、8.尾灯3CN108930241A说明书2/3页Ⅰ、9.后视镜、10.顶大灯、11.天窗、12.左侧检修门、13.散热格栅、14.作业指示灯、15.驾驶室顶盖、16.前挡风玻璃、17.雨刮器、18.右侧护罩、19.右侧检修门、20.充电插孔、21.后转向指示灯、22.卷帘门、23.尾灯Ⅱ、24.冲洗杆、25.旋转喷嘴、26.冲洗杆升降总成、27.旋转喷嘴活动总成、28.前轮悬挂总成、29.电控系统、30.侧喷嘴总成、31.洗地盘、32.高压水泵总成、3
