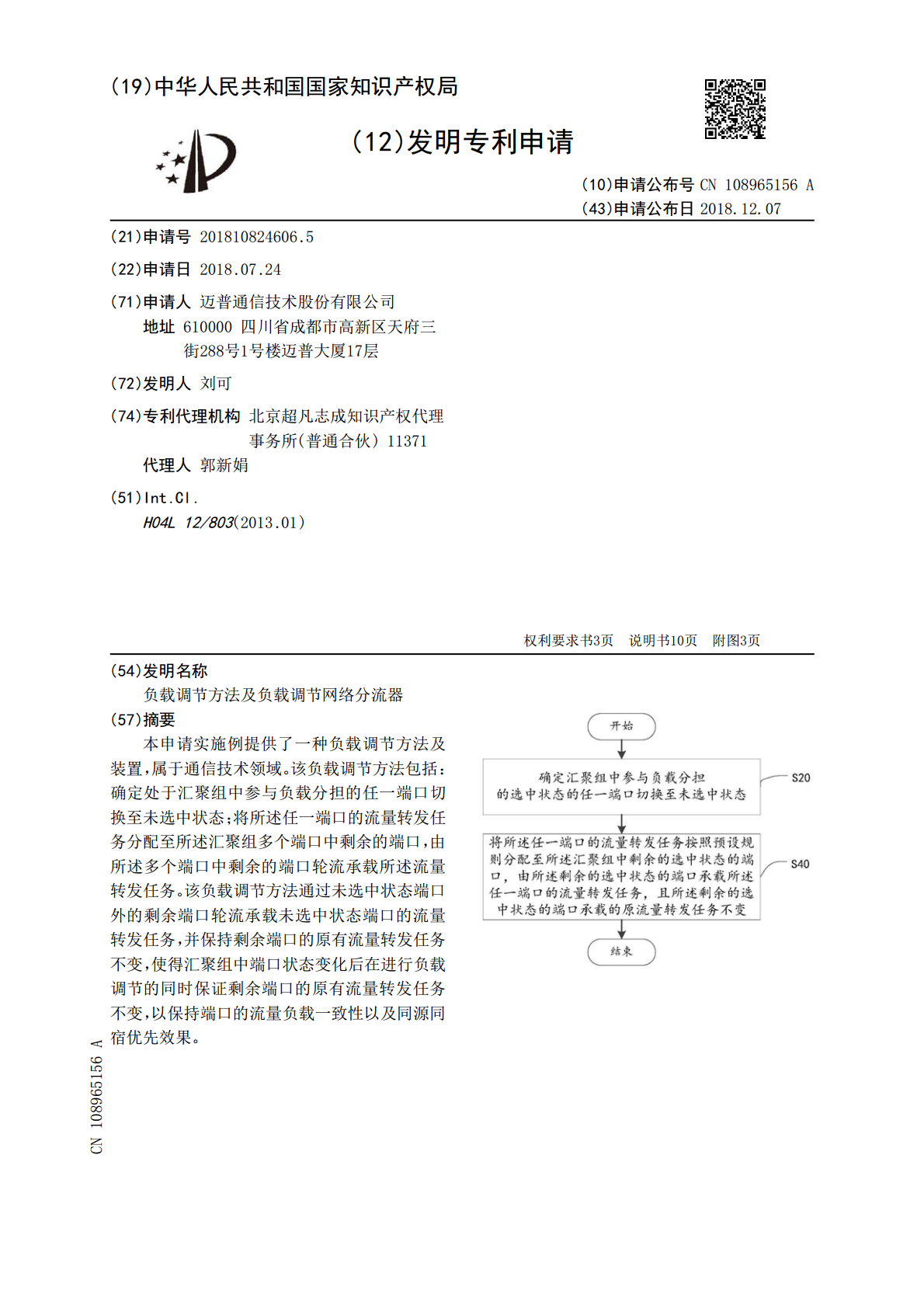

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108965156A(43)申请公布日2018.12.07(21)申请号201810824606.5(22)申请日2018.07.24(71)申请人迈普通信技术股份有限公司地址610000四川省成都市高新区天府三街288号1号楼迈普大厦17层(72)发明人刘可(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人郭新娟(51)Int.Cl.H04L12/803(2013.01)权利要求书3页说明书10页附图3页(54)发明名称负载调节方法及负载调节网络分流器(57)摘要本申请实施例提供了一种负载调节方法及装置，属于通信技术领域。该负载调节方法包括：确定处于汇聚组中参与负载分担的任一端口切换至未选中状态；将所述任一端口的流量转发任务分配至所述汇聚组多个端口中剩余的端口，由所述多个端口中剩余的端口轮流承载所述流量转发任务。该负载调节方法通过未选中状态端口外的剩余端口轮流承载未选中状态端口的流量转发任务，并保持剩余端口的原有流量转发任务不变，使得汇聚组中端口状态变化后在进行负载调节的同时保证剩余端口的原有流量转发任务不变，以保持端口的流量负载一致性以及同源同宿优先效果。CN108965156ACN108965156A权利要求书1/3页1.一种负载调节方法，其特征在于，所述负载调节方法包括：确定汇聚组中参与负载分担的选中状态的任一端口切换至未选中状态；将所述任一端口的流量转发任务按照预设规则分配至所述汇聚组中剩余的选中状态的端口，由所述剩余的选中状态的端口承载所述任一端口的流量转发任务，且所述剩余的选中状态的端口承载的原流量转发任务不变。2.根据权利要求1所述的负载调节方法，其特征在于，在所述确定汇聚组中参与负载分担的多个端口中的任一端口切换至未选中状态之前，所述负载调节方法还包括：在所述汇聚组的所有成员端口进入选中状态后，根据预设排序规则进行排列，以获得汇聚组成员端口列表；根据所述汇聚组成员端口列表以及预设负载分担哈希算法对应的哈希索引值获得标准流量转发端口负载表，所述标准流量转发端口负载表的填充端口数量为标准流量转发端口负载表支持的哈希索引值个数；根据所述标准流量转发端口负载表进行流量转发。3.根据权利要求2所述的负载调节方法，其特征在于，所述将所述任一端口的流量转发任务按照预设规则分配至所述汇聚组中剩余的选中状态的端口，包括：用所述剩余的选中状态的端口按照预设规则替换所述标准流量转发端口负载表中的所述任一端口，获得实际流量转发端口负载表；以根据所述实际流量转发端口负载表进行流量转发。4.根据权利要求3所述的负载调节方法，其特征在于，所述用所述剩余的选中状态的端口按照预设规则替换所述标准流量转发端口负载表中的所述任一端口，包括：获取所述任一端口在所述标准流量转发端口负载表中的位置及数目；将所述剩余的选中状态的端口按照所述预设排序规则排序后获得当前选中端口表，根据所述汇聚组端口成员列表和所述当前选中端口表计算首个替换端口，并根据所述首个替换端口在所述当前选中端口表中的位置，依次选取相邻的端口作为下一个替换端口，直至选取的替换端口的个数达到所述任一端口在所述标准流量转发端口负载表中的数目，将获得的替换端口按照选择先后顺序对所述标准流量转发端口负载表中的所述任一端口依次进行替换。5.根据权利要求4所述的负载调节方法，其特征在于，所述根据所述汇聚组端口成员列表和所述当前选中端口表计算首个替换端口，包括：判断所述标准流量转发端口负载表的哈希索引值个数是否能够被所述汇聚组的所有成员端口的数量整除；若是，选择所述汇聚组成员端口列表中索引值为零的端口，若所述索引值为零的端口在所述当前选中端口表中查找到，则将所述索引值为零的端口作为首个替换端口，否则根据所述索引值为零的端口的相邻端口且所述对应的端口的相邻端口在所述当前选中端口表中查找到，则将所述对应的端口的相邻端口作为首个替换端口；若所述哈希索引值个数不能被所述汇聚组的所有成员端口的数量整除，获取所述哈希索引值个数除以所述汇聚组的所有成员端口的数量的余数，根据所述余数获取汇聚组成员端口列表中对应的端口，若所述对应的端口在所述当前选中端口表中查找到，则将所述对应的端口作为首个替换端口，否则根据所述余数获取汇聚组成员端口列表中对应的端口的相邻端口且所述对应的端口的相邻端口在所述当前选中端口表中查找到，则将所述对应的2CN108965156A权利要求书2/3页端口的相邻端口作为首个替换端口。6.根据权利要求3-5所述的负载调节方法，其特征在于，所述方法包括：确定所述任一端口从未选中状态切换至选中状态；确定所述任一端口在所述标准流量转发端口负载表中的索引值；将所述实际流量转发端口负载表中与所述索引值对应的
