一种高精度的吉他调弦装置.pdf

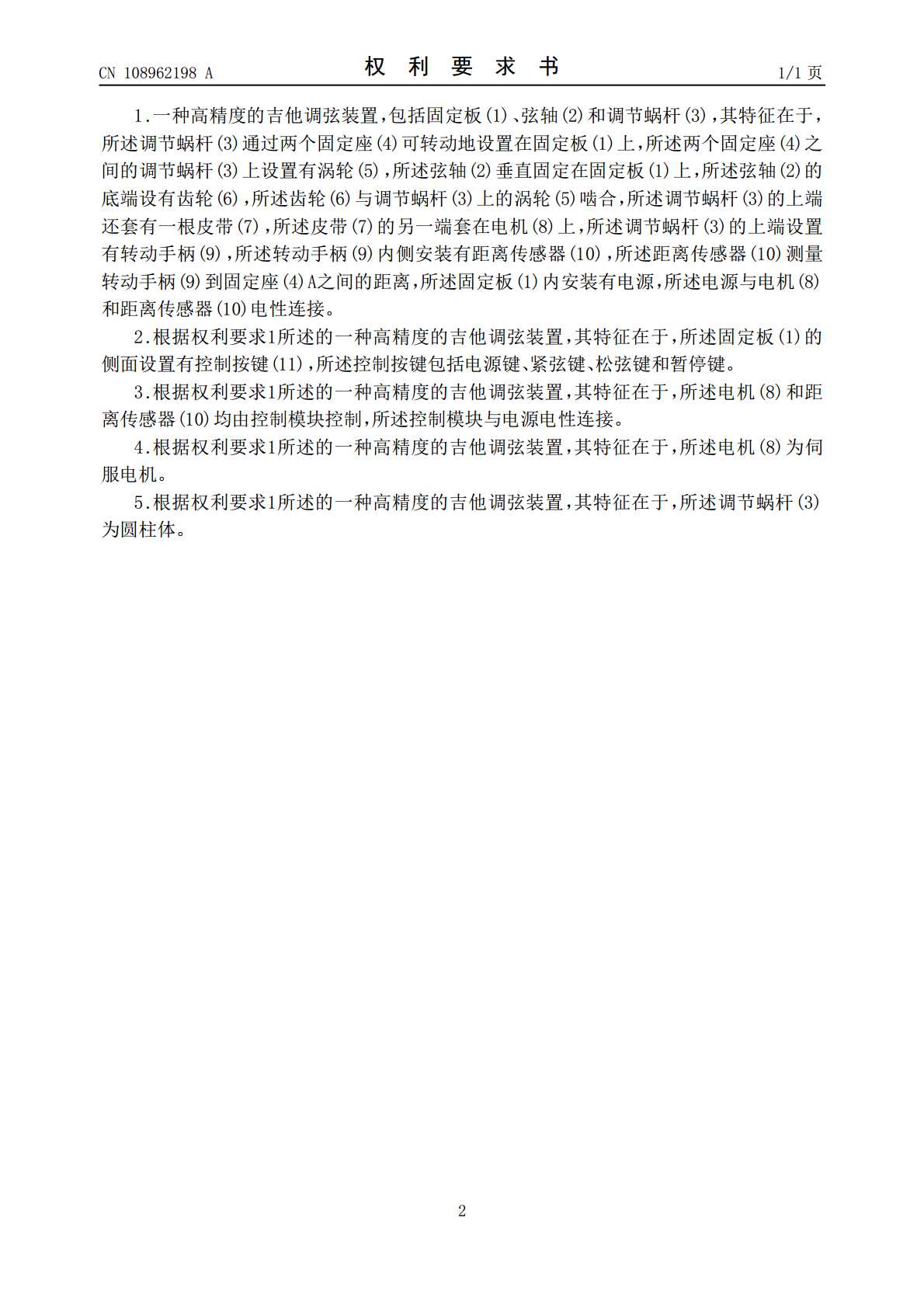

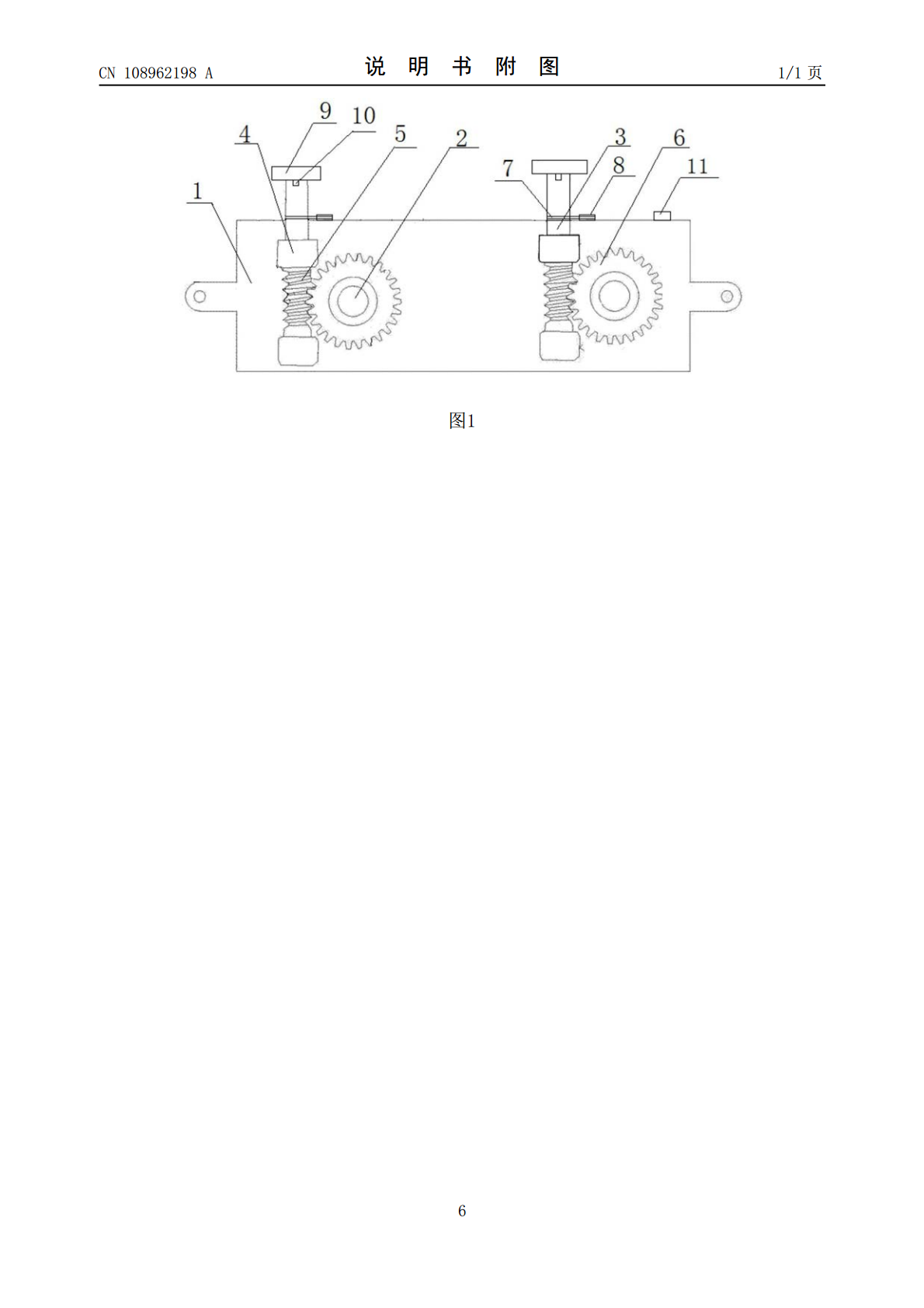

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108962198A(43)申请公布日2018.12.07(21)申请号201810979377.4(22)申请日2018.08.22(71)申请人德阳好哲创意文化科技有限公司地址618000四川省德阳市泰山南路二段与松花江北路交汇处（市广电中心）(72)发明人汤楷骅(74)专利代理机构成都路航知识产权代理有限公司51256代理人徐海林(51)Int.Cl.G10D3/14(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种高精度的吉他调弦装置(57)摘要本发明公开了一种高精度的吉他调弦装置，解决了调弦时，直接转动弦轴调弦的精度不高，不适合学吉他的新手的问题。本发明包括固定板、弦轴和调节蜗杆，所述调节蜗杆通过两个固定座可转动地设置在固定板上，所述两个固定座之间的调节蜗杆上设置有涡轮，所述旋轴垂直固定在固定板上，所述旋轴的底端设有齿轮，所述齿轮与调节蜗杆上的涡轮啮合，所述调节蜗杆的上端还套有一根皮带，所述皮带的另一端套在电机上，所述调节蜗杆的上端设置有转动手柄，所述转动手柄内侧安装有距离传感器，所述距离传感器测量转动手柄到固定座A之间的距离，所述固定板内安装有电源，所述电源与电机和距离传感器电性连接。本发明具有精度高、实用性强等优点。CN108962198ACN108962198A权利要求书1/1页1.一种高精度的吉他调弦装置，包括固定板(1)、弦轴(2)和调节蜗杆(3)，其特征在于，所述调节蜗杆(3)通过两个固定座(4)可转动地设置在固定板(1)上，所述两个固定座(4)之间的调节蜗杆(3)上设置有涡轮(5)，所述弦轴(2)垂直固定在固定板(1)上，所述弦轴(2)的底端设有齿轮(6)，所述齿轮(6)与调节蜗杆(3)上的涡轮(5)啮合，所述调节蜗杆(3)的上端还套有一根皮带(7)，所述皮带(7)的另一端套在电机(8)上，所述调节蜗杆(3)的上端设置有转动手柄(9)，所述转动手柄(9)内侧安装有距离传感器(10)，所述距离传感器(10)测量转动手柄(9)到固定座(4)A之间的距离，所述固定板(1)内安装有电源，所述电源与电机(8)和距离传感器(10)电性连接。2.根据权利要求1所述的一种高精度的吉他调弦装置，其特征在于，所述固定板(1)的侧面设置有控制按键(11)，所述控制按键包括电源键、紧弦键、松弦键和暂停键。3.根据权利要求1所述的一种高精度的吉他调弦装置，其特征在于，所述电机(8)和距离传感器(10)均由控制模块控制，所述控制模块与电源电性连接。4.根据权利要求1所述的一种高精度的吉他调弦装置，其特征在于，所述电机(8)为伺服电机。5.根据权利要求1所述的一种高精度的吉他调弦装置，其特征在于，所述调节蜗杆(3)为圆柱体。2CN108962198A说明书1/3页一种高精度的吉他调弦装置技术领域[0001]本发明涉及一种乐器领域，具体涉及一种高精度的吉他调弦装置。背景技术[0002]诸如吉他等带弦乐器在使用演奏时，要先经过调弦，调整其音色以达到最佳的演奏效果。传统的调弦装置是将弦固定在弦轴上，通过直接转动弦轴以调整弦的紧绷度来达到调整音色的目的，但是这种调弦装置在调弦时的精度不高，且对学吉他的新手来说，调弦也是一个很大的难题，而且弦在使用过程中可能会带动弦轴转动而使其音色发生变化。发明内容[0003]本发明所要解决的技术问题是：直接转动弦轴调弦时的精度不高，不适合学吉他的新手，。本发明提供了解决上述问题的一种高精度的吉他调弦装置。[0004]本发明通过下述技术方案实现：[0005]一种高精度的吉他调弦装置，包括固定板、弦轴和调节蜗杆，所述调节蜗杆通过两个固定座可转动地设置在固定板上，所述两个固定座之间的调节蜗杆上设置有涡轮，所述旋轴垂直固定在固定板上，所述旋轴的底端设有齿轮，所述齿轮与调节蜗杆上的涡轮啮合，所述调节蜗杆的上端还套有一根皮带，所述皮带的另一端套在电机上，所述调节蜗杆的上端设置有转动手柄，所述转动手柄内侧安装有距离传感器，所述距离传感器测量转动手柄到固定座A之间的距离，所述固定板内安装有电源，所述电源与电机和距离传感器电性连接。[0006]本发明提供了一种高精度的吉他调弦装置，包括固定板、弦轴和调节蜗杆，调节蜗杆通过两个固定座可转动地设置在固定板上，在两个固定座之间的调节蜗杆上设置有涡轮，在旋轴的底端设有齿轮，所述齿轮与调节蜗杆上的涡轮啮合，转动调节蜗杆时，调节蜗杆上的涡轮带动齿轮转动，从而带动齿轮转动，齿轮则带动弦轴转动，弦轴转动则使得弦在弦轴上缠绕，从而达到调弦的目的，这种结构在调弦时比背景技术中的调弦装置具有更高的精度，而且蜗轮在与调节蜗杆啮合的情况下，在没外力的作用几乎不会发生自转的情况，因此也使得调弦完成后的稳定性
