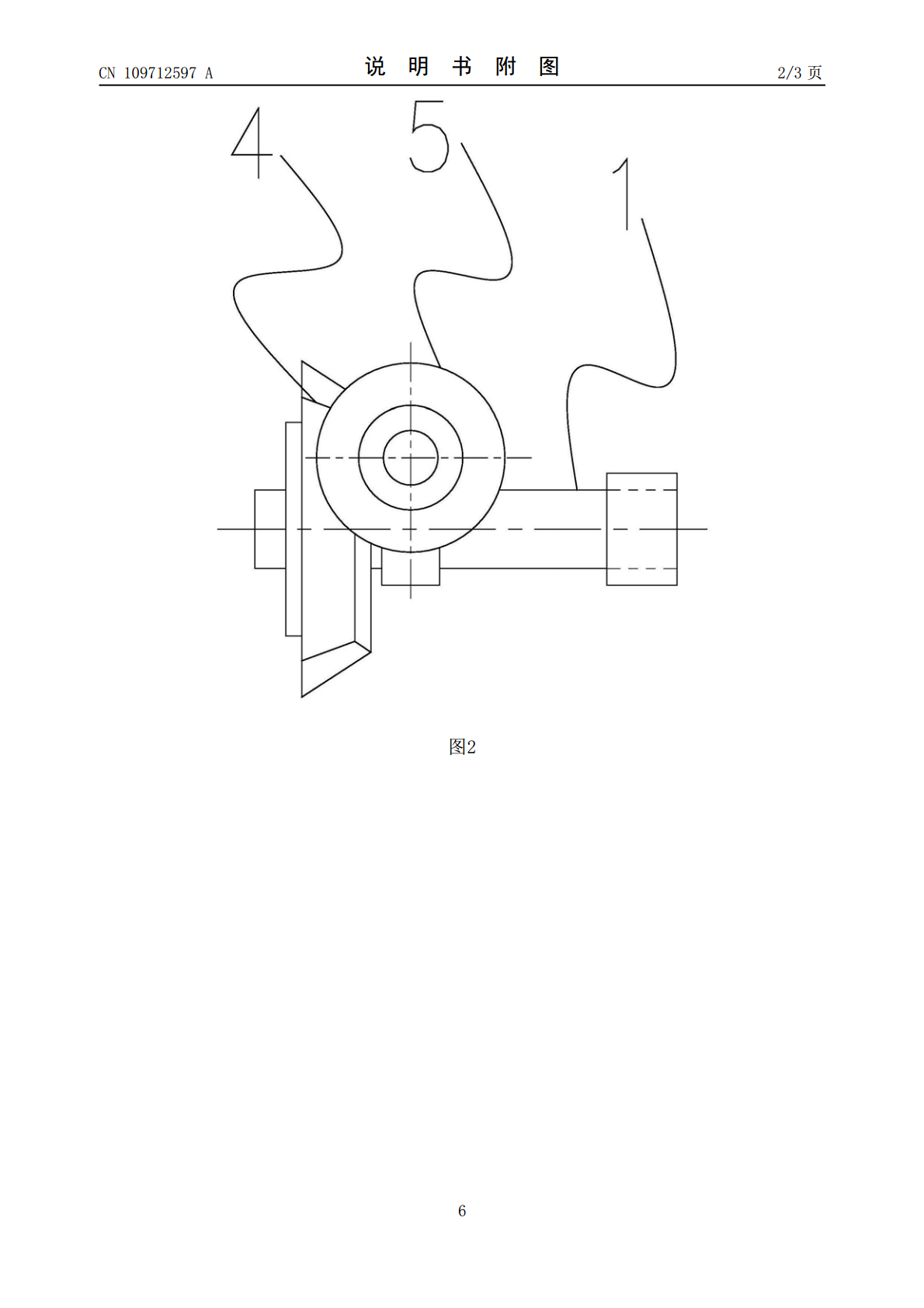

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109712597A(43)申请公布日2019.05.03(21)申请号201711017942.0(22)申请日2017.10.26(71)申请人冯子皓地址225000江苏省扬州市广陵区曲江街道解放北路118号新星村村委会(72)发明人冯子皓(74)专利代理机构扬州市苏为知识产权代理事务所(普通合伙)32283代理人周全葛军(51)Int.Cl.G10D3/14(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种乐器调弦装置(57)摘要一种乐器调弦装置。涉及乐器制造技术领域，尤其涉及初、微调可转换的乐器调弦装置。提供了一种结构紧凑，使用方便、初、微调可转换的乐器调弦装置。包括调弦轴和扳手，还包括转角套、套设在所述调弦轴上的齿轮一和套设在所述扳手上的齿轮二，所述齿轮一的齿数大于齿轮二的齿数；所述转角套上设有与所述调弦轴适配的轴孔一和所述扳手适配的轴孔二，所述轴孔一与轴孔二轴向相垂直；所述扳手可在所述轴孔二内串动。本发明具有结构紧凑，使用方便、初、微调可转换等特点。CN109712597ACN109712597A权利要求书1/1页1.一种乐器调弦装置，包括调弦轴和扳手，其特征在于，还包括转角套、套设在所述调弦轴上的齿轮一和套设在所述扳手上的齿轮二，所述齿轮一的齿数大于齿轮二的齿数；所述转角套上设有与所述调弦轴适配的轴孔一和所述扳手适配的轴孔二，所述轴孔一与轴孔二轴向相垂直；所述扳手可在所述轴孔二内串动。2.根据权利要求1所述的一种乐器调弦装置，其特征在于，所述扳手上设有限位台，所述转角套上设有与所述限位台适配的容纳槽。3.根据权利要求2所述的一种乐器调弦装置，其特征在于，所述限位台上设有凸出表面的弹性层，所述容纳槽内设有与所述弹性层适配的凹槽。4.根据权利要求1所述的一种乐器调弦装置，其特征在于，所述齿轮一和齿轮二分别为圆锥形齿轮，所述齿轮一的齿数大于齿轮二的齿数。2CN109712597A说明书1/2页一种乐器调弦装置技术领域[0001]本发明涉及乐器制造技术领域，尤其涉及初、微调可转换的乐器调弦装置。背景技术[0002]目前世界上通用的乐器旋钮有依靠摩擦力旋紧琴弦的木质弦轴和依靠蜗轮蜗杆自锁技术调整琴弦的微调旋钮两个系列。使用弦轴调整琴弦时需要手部充足的力量储备和一些更细微的力量使用技术，较难掌握。现有技术中，乐器调弦工具较为单一，初调和微调功能不能在同一扳手上同时实现。发明内容[0003]本发明针对以上问题，提供了一种结构紧凑，使用方便、初、微调可转换的乐器调弦装置。[0004]本发明的技术方案是：包括调弦轴和扳手，还包括转角套、套设在所述调弦轴上的齿轮一和套设在所述扳手上的齿轮二，所述齿轮一的齿数大于齿轮二的齿数；所述转角套上设有与所述调弦轴适配的轴孔一和所述扳手适配的轴孔二，所述轴孔一与轴孔二轴向相垂直；所述扳手可在所述轴孔二内串动。[0005]所述扳手上设有限位台，所述转角套上设有与所述限位台适配的容纳槽。[0006]所述限位台上设有凸出表面的弹性层，所述容纳槽内设有与所述弹性层适配的凹槽。[0007]所述齿轮一和齿轮二分别为圆锥形齿轮，所述齿轮一的齿数大于齿轮二的齿数。[0008]本发明通过扳手的旋转与扳动实现调弦轴对弦的初调与微调，调弦轴的套口端与弦轴连接，齿轮一与齿轮二脱离，手握扳手的一端，通过旋转转角套，从而带动调弦轴的快速旋转实现初调功能；初调完成后，移动扳手，将齿轮一与齿轮二相啮合，旋转扳手，从而带动调弦轴旋转，实现微调功能。本发明具有结构紧凑，使用方便、初、微调可转换等特点。附图说明[0009]图1是本发明齿轮一和齿轮二啮合状态结构示意图；图2是图1的左视图；图3是本发明齿轮一和齿轮二脱离状态结构示意图图中1是调弦轴，2是扳手，3是转角套，4是齿轮一，5是齿轮二。具体实施方式[0010]本发明如图1-3所示，包括调弦轴1和扳手2，其特征在于，还包括转角套3、套设在所述调弦轴1上的齿轮一4和套设在所述扳手2上的齿轮二5，所述齿轮一4的齿数大于齿轮二5的齿数；所述转角套3上设有与所述调弦轴1适配的轴孔一和所述扳手2适配的轴孔二，所述轴孔一与轴孔二轴向相垂直；所述扳手2可在所述轴孔二内串动。3CN109712597A说明书2/2页[0011]本发明通过扳手2的旋转与扳动实现调弦轴1对弦的初调与微调，附图3中的虚线部分是扳手2进行初调时的运动轨迹；本案的操作方法为：调弦轴1的套口端与弦轴连接，齿轮一4与齿轮二5脱离，手握扳手2的一端，通过旋转转角套3，从而带动调弦轴1的快速旋转实现初调功能；初调完成后，移动扳手2，将齿轮一4与齿轮二5相啮合，旋转扳手2，从而带动调弦轴1旋转，实现微调功能。[0012]除以上使用方法外
