一种音频采集设备的固定装置.pdf

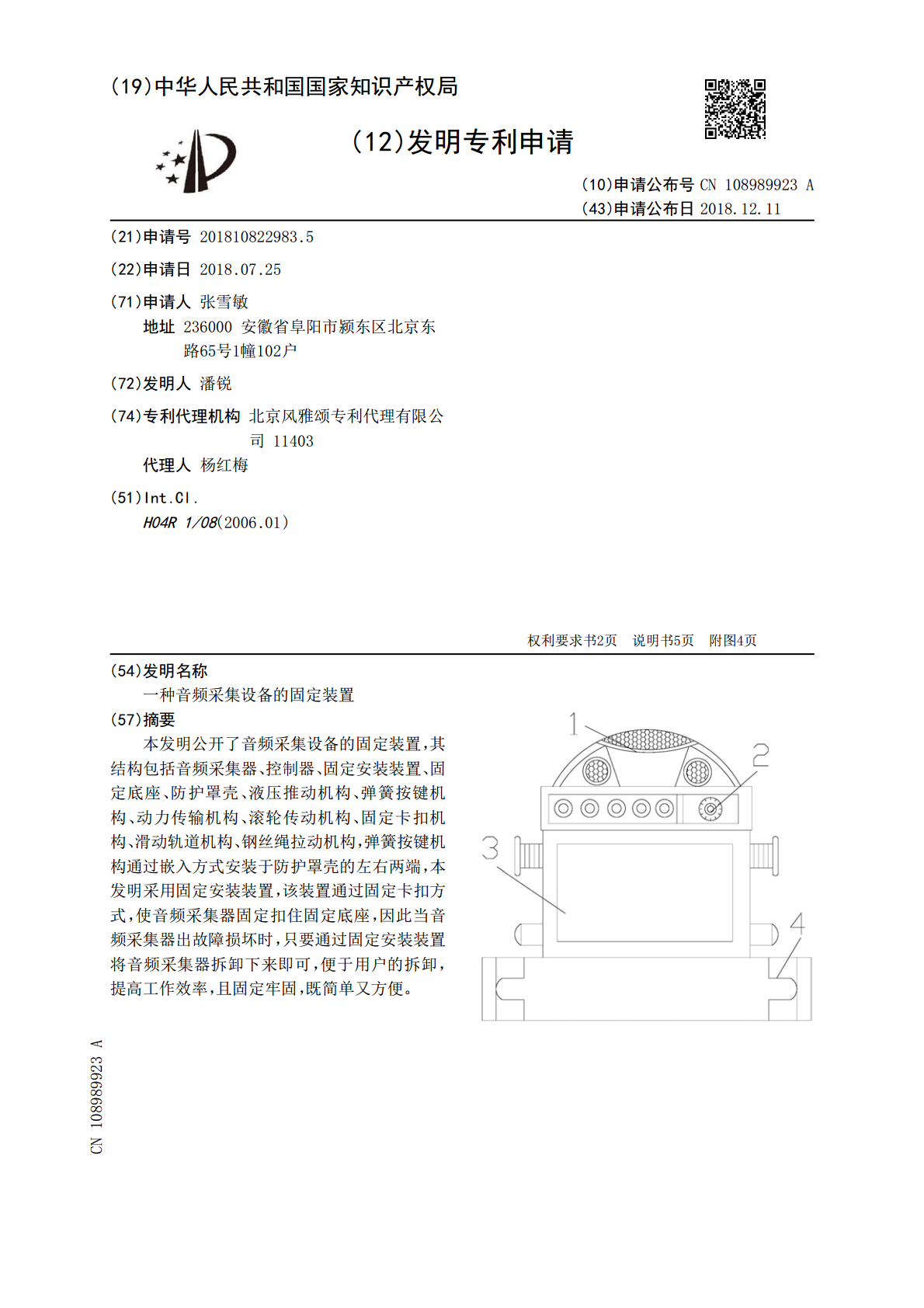

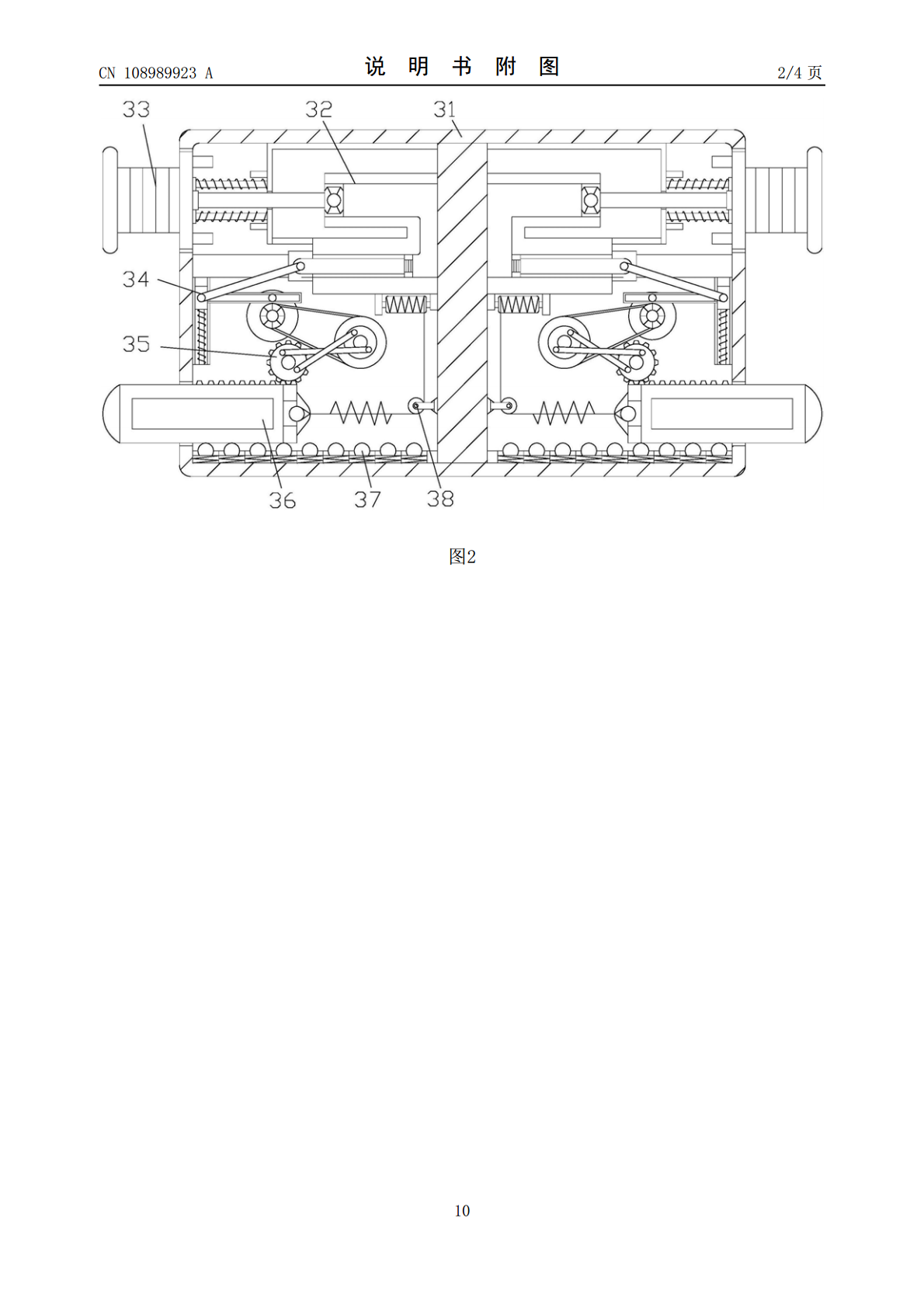

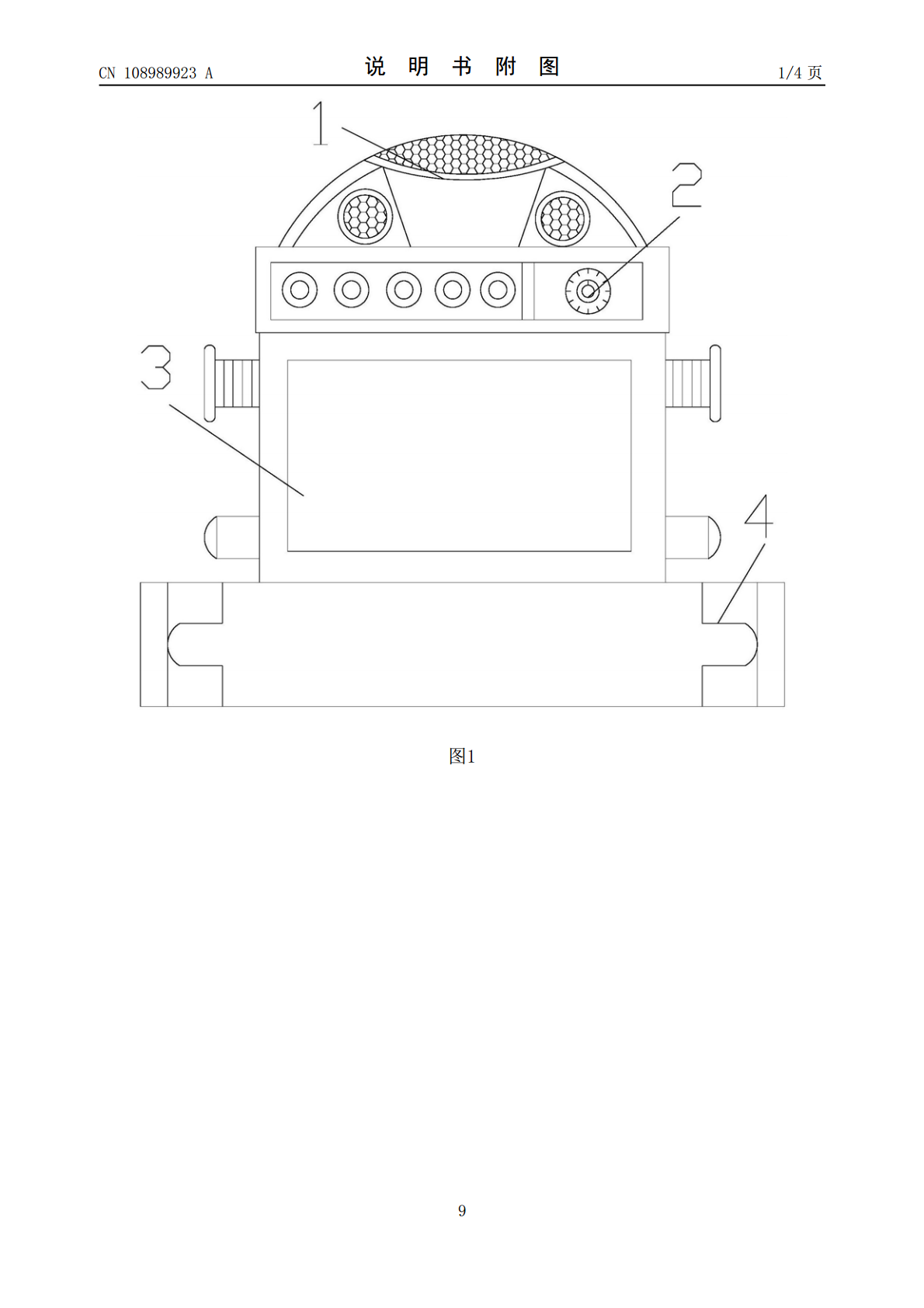

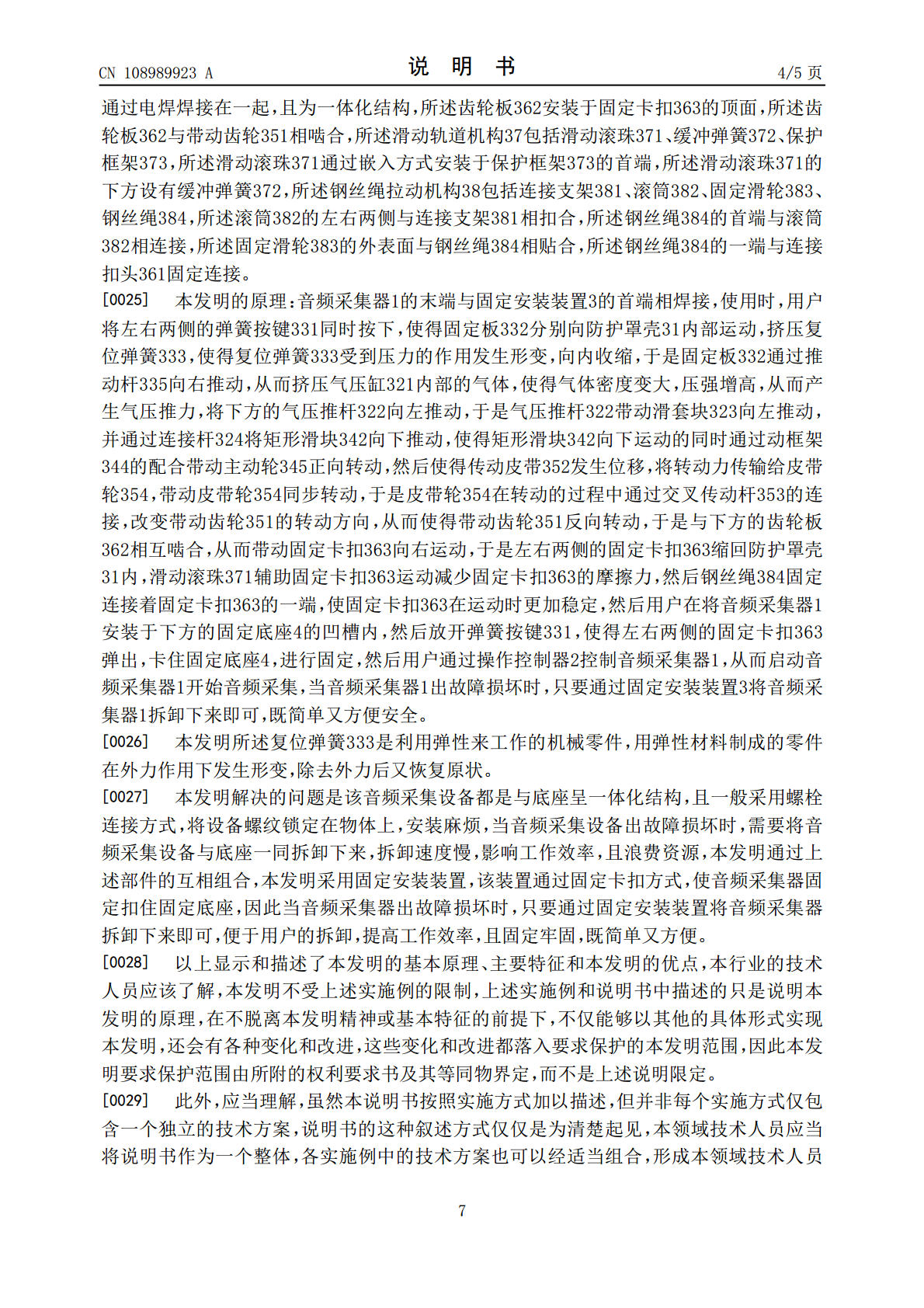

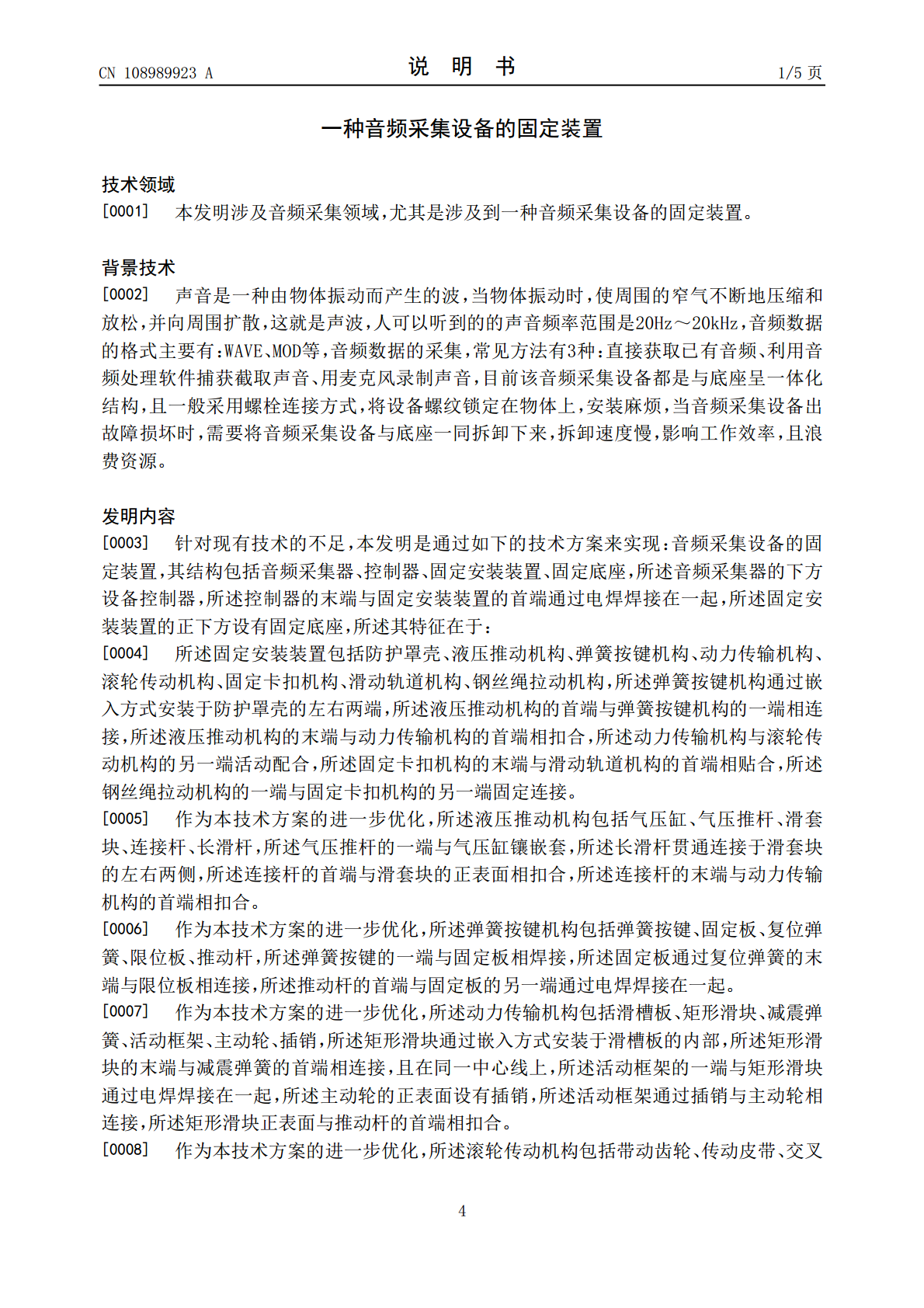

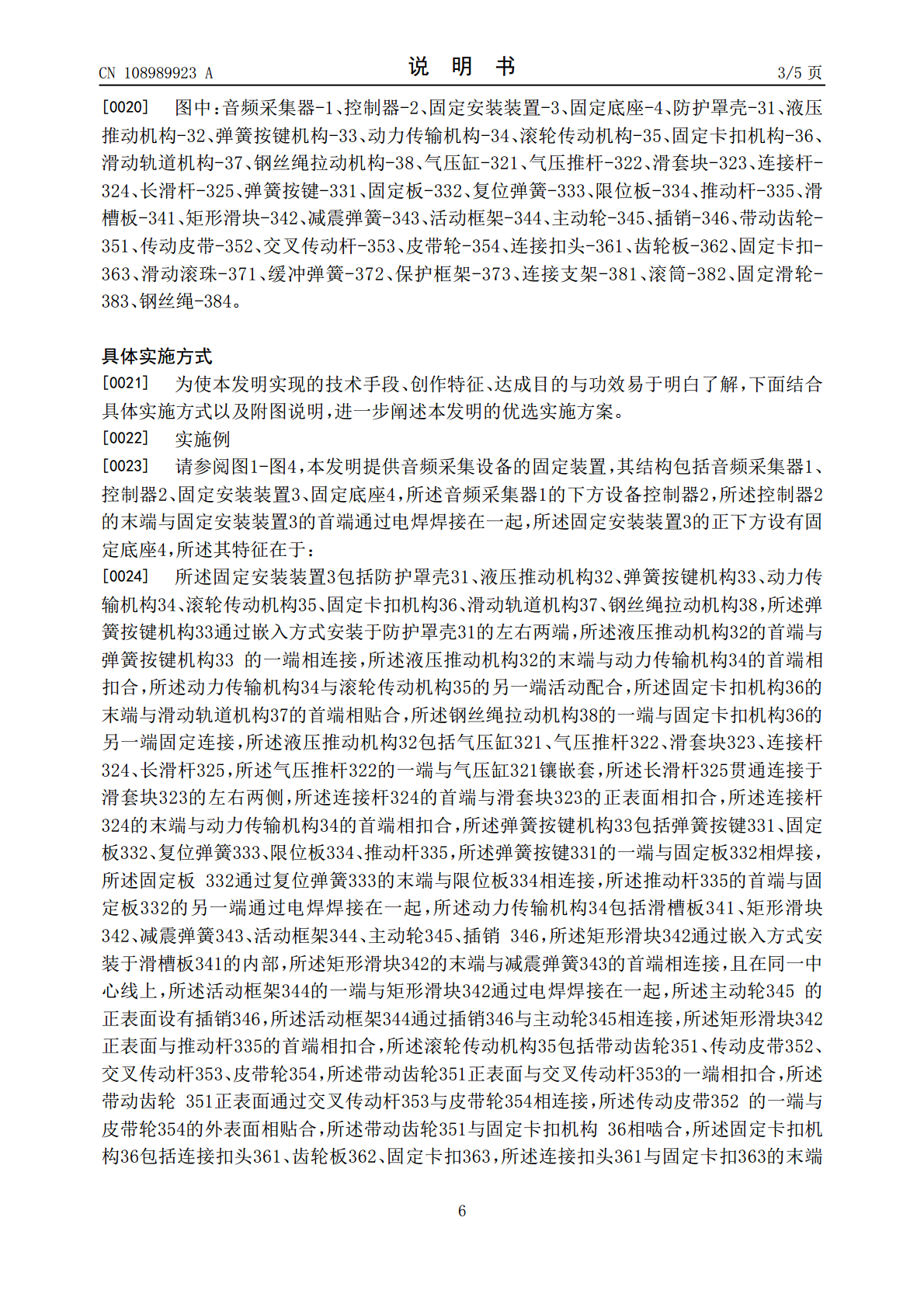

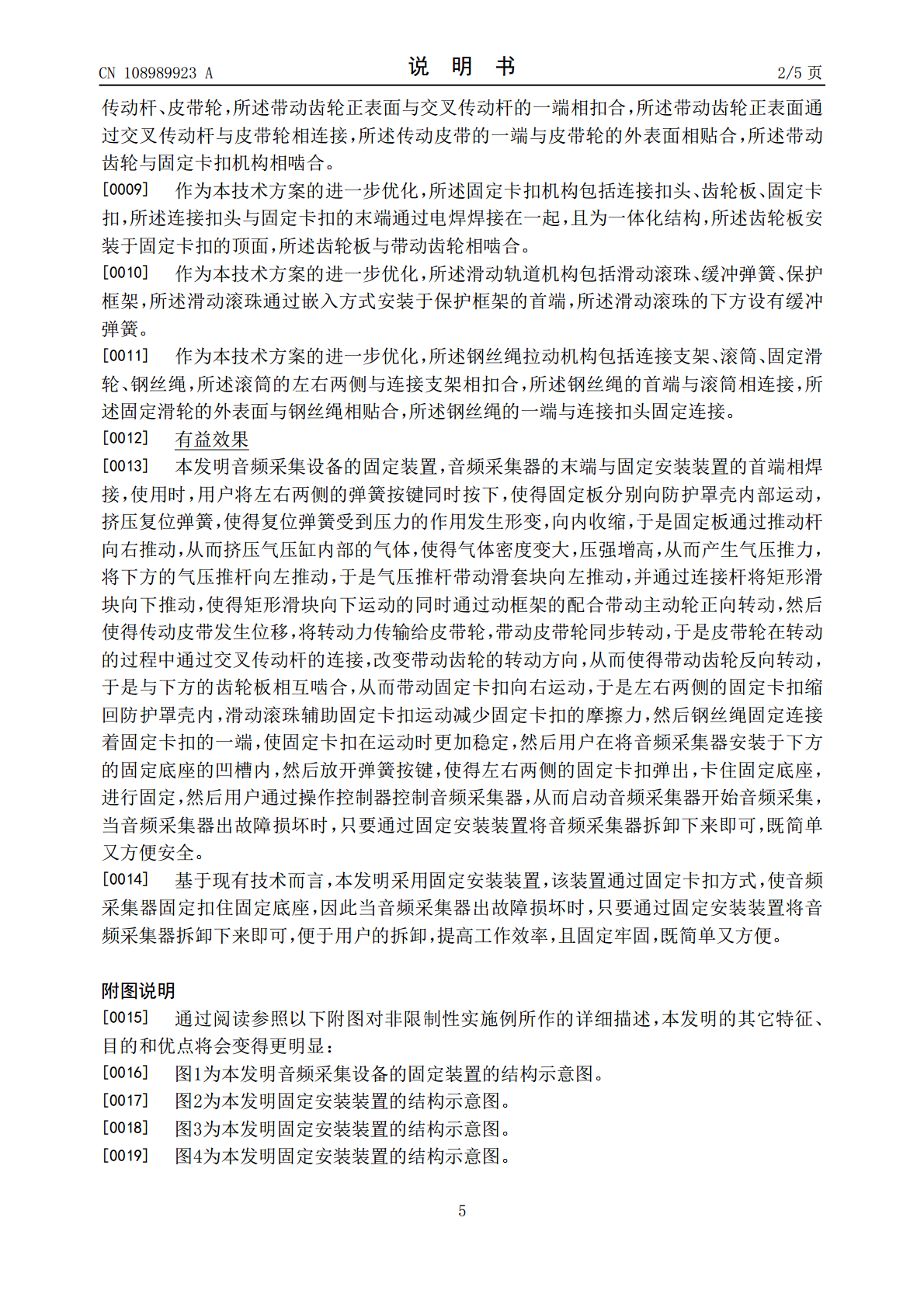

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108989923A(43)申请公布日2018.12.11(21)申请号201810822983.5(22)申请日2018.07.25(71)申请人张雪敏地址236000安徽省阜阳市颍东区北京东路65号1幢102户(72)发明人潘锐(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.H04R1/08(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种音频采集设备的固定装置(57)摘要本发明公开了音频采集设备的固定装置，其结构包括音频采集器、控制器、固定安装装置、固定底座、防护罩壳、液压推动机构、弹簧按键机构、动力传输机构、滚轮传动机构、固定卡扣机构、滑动轨道机构、钢丝绳拉动机构，弹簧按键机构通过嵌入方式安装于防护罩壳的左右两端，本发明采用固定安装装置，该装置通过固定卡扣方式，使音频采集器固定扣住固定底座，因此当音频采集器出故障损坏时，只要通过固定安装装置将音频采集器拆卸下来即可，便于用户的拆卸，提高工作效率，且固定牢固，既简单又方便。CN108989923ACN108989923A权利要求书1/2页1.音频采集设备的固定装置，其结构包括音频采集器(1)、控制器(2)、固定安装装置(3)、固定底座(4)，所述音频采集器(1)的下方设备控制器(2)，所述控制器(2)的末端与固定安装装置(3)的首端通过电焊焊接在一起，所述固定安装装置(3)的正下方设有固定底座(4)，所述其特征在于：所述固定安装装置(3)包括防护罩壳(31)、液压推动机构(32)、弹簧按键机构(33)、动力传输机构(34)、滚轮传动机构(35)、固定卡扣机构(36)、滑动轨道机构(37)、钢丝绳拉动机构(38)，所述弹簧按键机构(33)通过嵌入方式安装于防护罩壳(31)的左右两端，所述液压推动机构(32)的首端与弹簧按键机构(33)的一端相连接，所述液压推动机构(32)的末端与动力传输机构(34)的首端相扣合，所述动力传输机构(34)与滚轮传动机构(35)的另一端活动配合，所述固定卡扣机构(36)的末端与滑动轨道机构(37)的首端相贴合，所述钢丝绳拉动机构(38)的一端与固定卡扣机构(36)的另一端固定连接。2.根据权利要求1所述的音频采集设备的固定装置，其特征在于：所述液压推动机构(32)包括气压缸(321)、气压推杆(322)、滑套块(323)、连接杆(324)、长滑杆(325)，所述气压推杆(322)的一端与气压缸(321)镶嵌套，所述长滑杆(325)贯通连接于滑套块(323)的左右两侧，所述连接杆(324)的首端与滑套块(323)的正表面相扣合，所述连接杆(324)的末端与动力传输机构(34)的首端相扣合。3.根据权利要求1所述的音频采集设备的固定装置，其特征在于：所述弹簧按键机构(33)包括弹簧按键(331)、固定板(332)、复位弹簧(333)、限位板(334)、推动杆(335)，所述弹簧按键(331)的一端与固定板(332)相焊接，所述固定板(332)通过复位弹簧(333)的末端与限位板(334)相连接，所述推动杆(335)的首端与固定板(332)的另一端通过电焊焊接在一起。4.根据权利要求1或2所述的音频采集设备的固定装置，其特征在于：所述动力传输机构(34)包括滑槽板(341)、矩形滑块(342)、减震弹簧(343)、活动框架(344)、主动轮(345)、插销(346)，所述矩形滑块(342)通过嵌入方式安装于滑槽板(341)的内部，所述矩形滑块(342)的末端与减震弹簧(343)的首端相连接，且在同一中心线上，所述活动框架(344)的一端与矩形滑块(342)通过电焊焊接在一起，所述主动轮(345)的正表面设有插销(346)，所述活动框架(344)通过插销(346)与主动轮(345)相连接，所述矩形滑块(342)正表面与推动杆(335)的首端相扣合。5.根据权利要求1所述的音频采集设备的固定装置，其特征在于：所述滚轮传动机构(35)包括带动齿轮(351)、传动皮带(352)、交叉传动杆(353)、皮带轮(354)，所述带动齿轮(351)正表面与交叉传动杆(353)的一端相扣合，所述带动齿轮(351)正表面通过交叉传动杆(353)与皮带轮(354)相连接，所述传动皮带(352)的一端与皮带轮(354)的外表面相贴合，所述带动齿轮(351)与固定卡扣机构(36)相啮合。6.根据权利要求1或5所述的音频采集设备的固定装置，其特征在于：所述固定卡扣机构(36)包括连接扣头(361)、齿轮板(362)、固定卡扣(363)，所述连接扣头(361)与固定卡扣(363)的末端通过电焊焊接在一起，且为一体化结构，所述齿轮板(362)安
