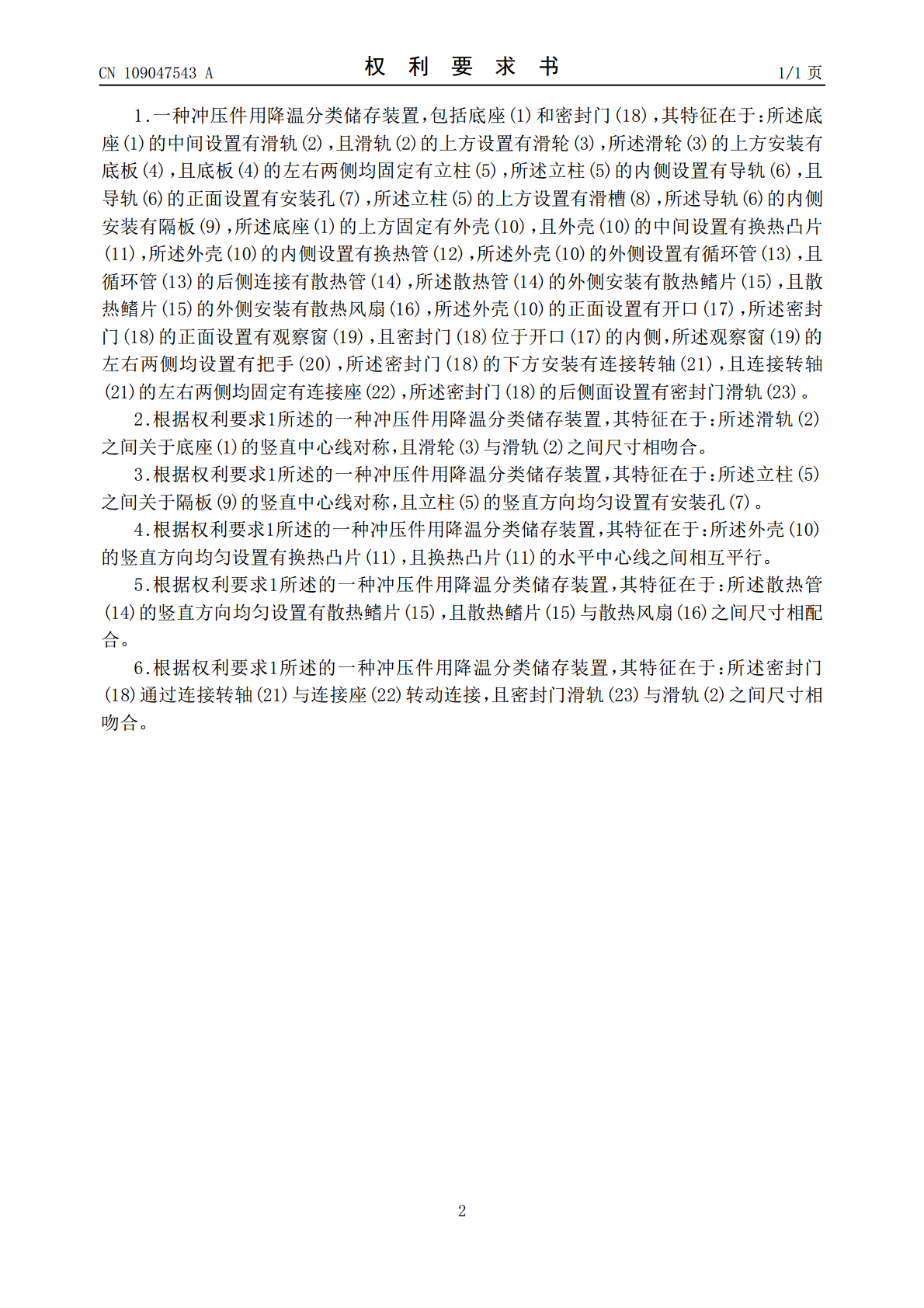

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109047543A(43)申请公布日2018.12.21(21)申请号201811072085.9(22)申请日2018.09.14(71)申请人江苏同生特钢制造有限公司地址214500江苏省泰州市泰兴市广陵镇联匡村（江苏同生特钢制造有限公司）(72)发明人贲东建(51)Int.Cl.B21D43/22(2006.01)B21D37/16(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种冲压件用降温分类储存装置(57)摘要本发明公开了一种冲压件用降温分类储存装置，包括底座和密封门，所述底座的中间设置有滑轨，且滑轨的上方设置有滑轮，所述滑轮的上方安装有底板，且底板的左右两侧均固定有立柱，所述立柱的内侧设置有导轨，且导轨的正面设置有安装孔，所述立柱的上方设置有滑槽，所述导轨的内侧安装有隔板，所述底座的上方固定有外壳，且外壳的中间设置有换热凸片，所述外壳的内侧设置有换热管，所述外壳的外侧设置有循环管，且循环管的后侧连接有散热管，所述散热管的外侧安装有散热鳍片，且散热鳍片的外侧安装有散热风扇，所述外壳的正面设置有开口，所述密封门的正面设置有观察窗。该冲压件用降温分类储存装置具有分层隔板结构且散热性能良好。CN109047543ACN109047543A权利要求书1/1页1.一种冲压件用降温分类储存装置，包括底座(1)和密封门(18)，其特征在于：所述底座(1)的中间设置有滑轨(2)，且滑轨(2)的上方设置有滑轮(3)，所述滑轮(3)的上方安装有底板(4)，且底板(4)的左右两侧均固定有立柱(5)，所述立柱(5)的内侧设置有导轨(6)，且导轨(6)的正面设置有安装孔(7)，所述立柱(5)的上方设置有滑槽(8)，所述导轨(6)的内侧安装有隔板(9)，所述底座(1)的上方固定有外壳(10)，且外壳(10)的中间设置有换热凸片(11)，所述外壳(10)的内侧设置有换热管(12)，所述外壳(10)的外侧设置有循环管(13)，且循环管(13)的后侧连接有散热管(14)，所述散热管(14)的外侧安装有散热鳍片(15)，且散热鳍片(15)的外侧安装有散热风扇(16)，所述外壳(10)的正面设置有开口(17)，所述密封门(18)的正面设置有观察窗(19)，且密封门(18)位于开口(17)的内侧，所述观察窗(19)的左右两侧均设置有把手(20)，所述密封门(18)的下方安装有连接转轴(21)，且连接转轴(21)的左右两侧均固定有连接座(22)，所述密封门(18)的后侧面设置有密封门滑轨(23)。2.根据权利要求1所述的一种冲压件用降温分类储存装置，其特征在于：所述滑轨(2)之间关于底座(1)的竖直中心线对称，且滑轮(3)与滑轨(2)之间尺寸相吻合。3.根据权利要求1所述的一种冲压件用降温分类储存装置，其特征在于：所述立柱(5)之间关于隔板(9)的竖直中心线对称，且立柱(5)的竖直方向均匀设置有安装孔(7)。4.根据权利要求1所述的一种冲压件用降温分类储存装置，其特征在于：所述外壳(10)的竖直方向均匀设置有换热凸片(11)，且换热凸片(11)的水平中心线之间相互平行。5.根据权利要求1所述的一种冲压件用降温分类储存装置，其特征在于：所述散热管(14)的竖直方向均匀设置有散热鳍片(15)，且散热鳍片(15)与散热风扇(16)之间尺寸相配合。6.根据权利要求1所述的一种冲压件用降温分类储存装置，其特征在于：所述密封门(18)通过连接转轴(21)与连接座(22)转动连接，且密封门滑轨(23)与滑轨(2)之间尺寸相吻合。2CN109047543A说明书1/3页一种冲压件用降温分类储存装置技术领域[0001]本发明涉及储存装置技术领域，具体为一种冲压件用降温分类储存装置。背景技术[0002]冲压加工是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状、尺寸和性能的产品零件的生产技术，板料、模具和设备是冲压加工的三要素，冲压加工是一种金属冷变形加工方法，所以，被称之为冷冲压或板料冲压，简称冲压，它是金属塑性加工的主要方法之一，也隶属于材料成型工程技术，其中冲压件储存装置，在冲压加工生产中发挥着非常大的作用。[0003]冲压加工过程中，金属材料受到巨大压力产生形变，冲压件本身会产生许多的热量，导致冲压件温度升高，而一般的冲压件储存装置不具备降温措施，导致冲压件受热时间过长，不便于进行储存及运输，且一般的冲压件储存装置无法对冲压件进行分类储存，为此，我们提出一种具有分层隔板结构且散热性能良好的冲压件用降温分类储存装置。发明内容[0004]本发明的目的在于提供一种冲压件用降温分类储存装置，以解决上述背景技术中提出的冲压加工过程中，金属材
