一种纺织品储存用分类缠绕装置.pdf

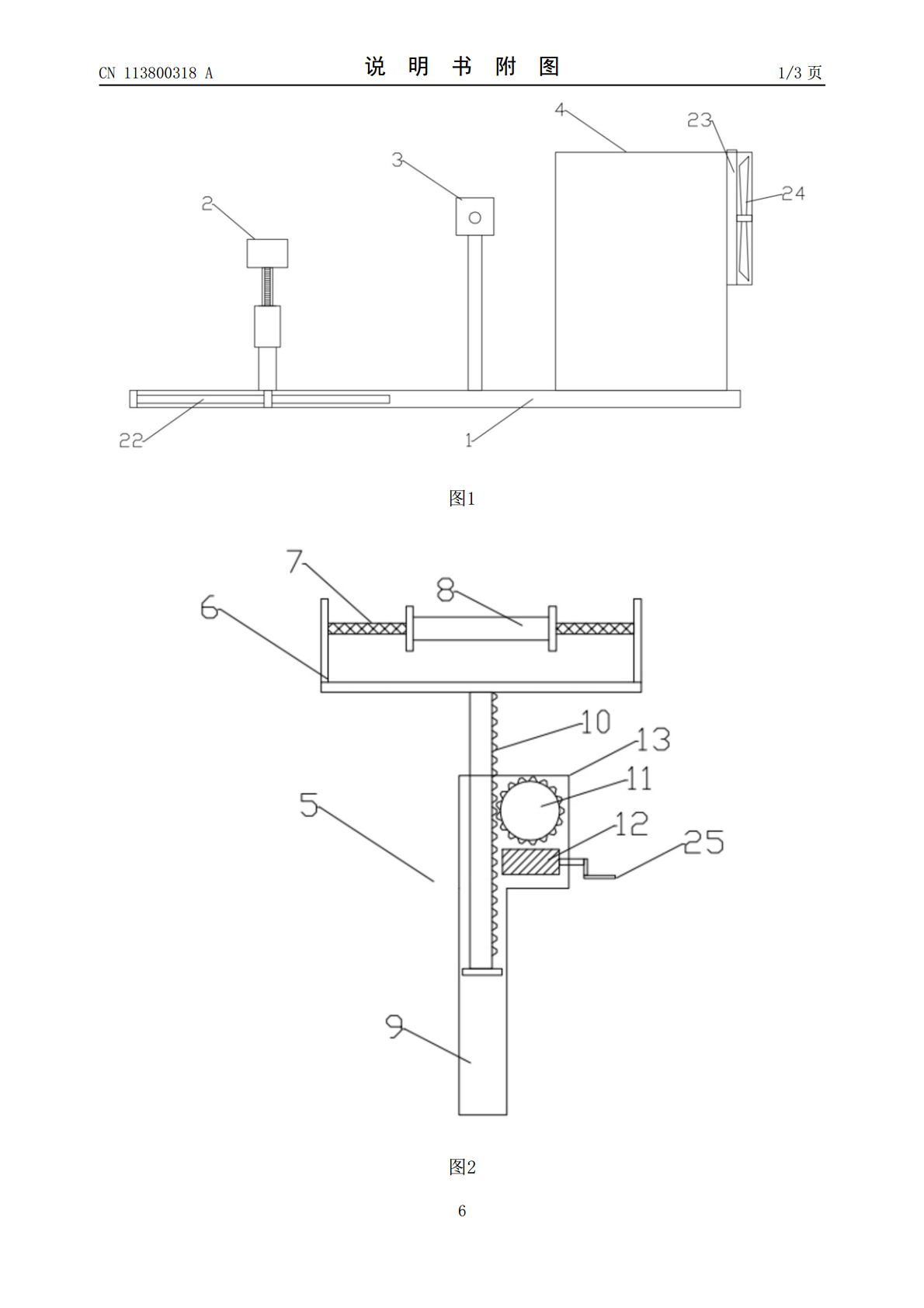

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113800318A(43)申请公布日2021.12.17(21)申请号202110947007.4B65D81/28(2006.01)(22)申请日2021.08.18B65D85/04(2006.01)(71)申请人徐州贝德利纺织有限公司地址221000江苏省徐州市沛县龙固镇工业区(72)发明人王树田(74)专利代理机构北京喆翙知识产权代理有限公司11616代理人孙鑫(51)Int.Cl.B65H54/28(2006.01)B65H54/553(2006.01)B65H54/44(2006.01)B65H54/70(2006.01)B65H67/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种纺织品储存用分类缠绕装置(57)摘要本发明公开了一种纺织品储存用分类缠绕装置，包括支撑底板、调节式往复驱动缠绕装置、安拆式收绕装置和储存箱，所述调节式往复驱动缠绕装置、安拆式收绕装置和储存箱依次设于支撑底板上，所述调节式往复驱动缠绕装置包括调节式升降支撑装置、支撑架、往复螺杆和缠绕轮，所述调节式升降支撑装置设于支撑底板上，所述支撑架设于调节式升降支撑装置上，所述往复螺杆设于支撑架上，所述缠绕轮螺纹连接于往复螺杆上；本发明属于缠绕装置领域，具体是一种通过调节式往复驱动缠绕装置的设置，可进行位置和高度的调节，便于对不同生产装置上的纺织品连接至安拆式收绕装置上，并且通过往复运动的设置，提高了缠绕的均匀度的纺织品储存用分类缠绕装置。CN113800318ACN113800318A权利要求书1/1页1.一种纺织品储存用分类缠绕装置，其特征在于：包括支撑底板、调节式往复驱动缠绕装置、安拆式收绕装置和储存箱，所述调节式往复驱动缠绕装置、安拆式收绕装置和储存箱依次设于支撑底板上，所述调节式往复驱动缠绕装置包括调节式升降支撑装置、支撑架、往复螺杆和缠绕轮，所述调节式升降支撑装置设于支撑底板上，所述支撑架设于调节式升降支撑装置上，所述往复螺杆设于支撑架上，所述缠绕轮螺纹连接于往复螺杆上。2.根据权利要求1所述的一种纺织品储存用分类缠绕装置，其特征在于：所述调节式升降支撑装置包括筒式支撑柱、齿杆、蜗轮、蜗杆和调节腔，所述筒式支撑柱滑动设于支撑底板上，所述齿杆滑动设于支撑底板上，所述调节腔设于筒式支撑柱上，所述蜗轮旋转设于筒式支撑柱上，所述蜗轮和齿杆啮合，所述蜗杆旋转设于调节腔内，所述蜗杆和蜗轮啮合。3.根据权利要求2所述的一种纺织品储存用分类缠绕装置，其特征在于：所述安拆式收绕装置包括固定杆、安拆框、收绕桶、伸缩件、连接头和电机，所述固定杆设于支撑底板上，所述安拆框设于固定杆上，所述伸缩件设于收绕桶两侧，所述连接头设于伸缩件上，所述连接头上设有十字头，所述安拆框上旋转设于连接轴，所述连接轴内设有十字槽，所述十字槽和十字头对应，所述电机设于安拆框上，所述电机输出端设于连接轴上。4.根据权利要求3所述的一种纺织品储存用分类缠绕装置，其特征在于：所述支撑底板上设有滑槽，所述筒式支撑柱滑动设于滑槽内，所述滑槽内旋转设有螺杆，所述筒式支撑柱和螺杆螺纹连接。5.根据权利要求4所述的一种纺织品储存用分类缠绕装置，其特征在于：所述储存箱上设有放药腔，所述放药腔外侧联通设有风扇，所述放药腔和储存箱通风设置。6.根据权利要求5所述的一种纺织品储存用分类缠绕装置，其特征在于：所述蜗杆上连接设有把手。2CN113800318A说明书1/3页一种纺织品储存用分类缠绕装置技术领域[0001]本发明属于缠绕装置技术领域，具体是指一种纺织品储存用分类缠绕装置。背景技术[0002]纺织品是纺织纤维经过加工织造而成的一种产品，分为梭织布和针织布两大类，中国是世界上最早生产纺织品的国家之一，缠绕装置广泛使用于外贸出口、食品饮料、塑胶化工、玻璃陶瓷、机电铸件等产品的集装成本，能防止货物在搬运过程的损坏，并起到防尘、防潮及保洁作用。[0003]市场上的缠绕装置结构设置较为单一，不能对纺织品进行均匀缠绕，进而导致纺织品缠绕杂乱，不便于储存，且不易收取，并且目前的缠绕装置不易和加工流水线同步连接，需在纺织品加工后进行二次缠绕收放，导致降低了工作效率，并且纺织品在储存过程中容易受到害虫的侵害和受潮，不易于纺织品储存。发明内容[0004]针对上述情况，为克服现有技术的缺陷，本发明提供一种通过调节式往复驱动缠绕装置的设置，可进行位置和高度的调节，便于对不同生产装置上的纺织品连接至安拆式收绕装置上，并且通过往复运动的设置，提高了缠绕的均匀度，并且便于储存的纺织品储存用分类缠绕装置。[0005]本发明采取的技术方案如下：本发明一种纺织品储存用分类缠绕装置，包括支撑底板、调节式往复驱动缠绕装置、安拆式收绕装置和
