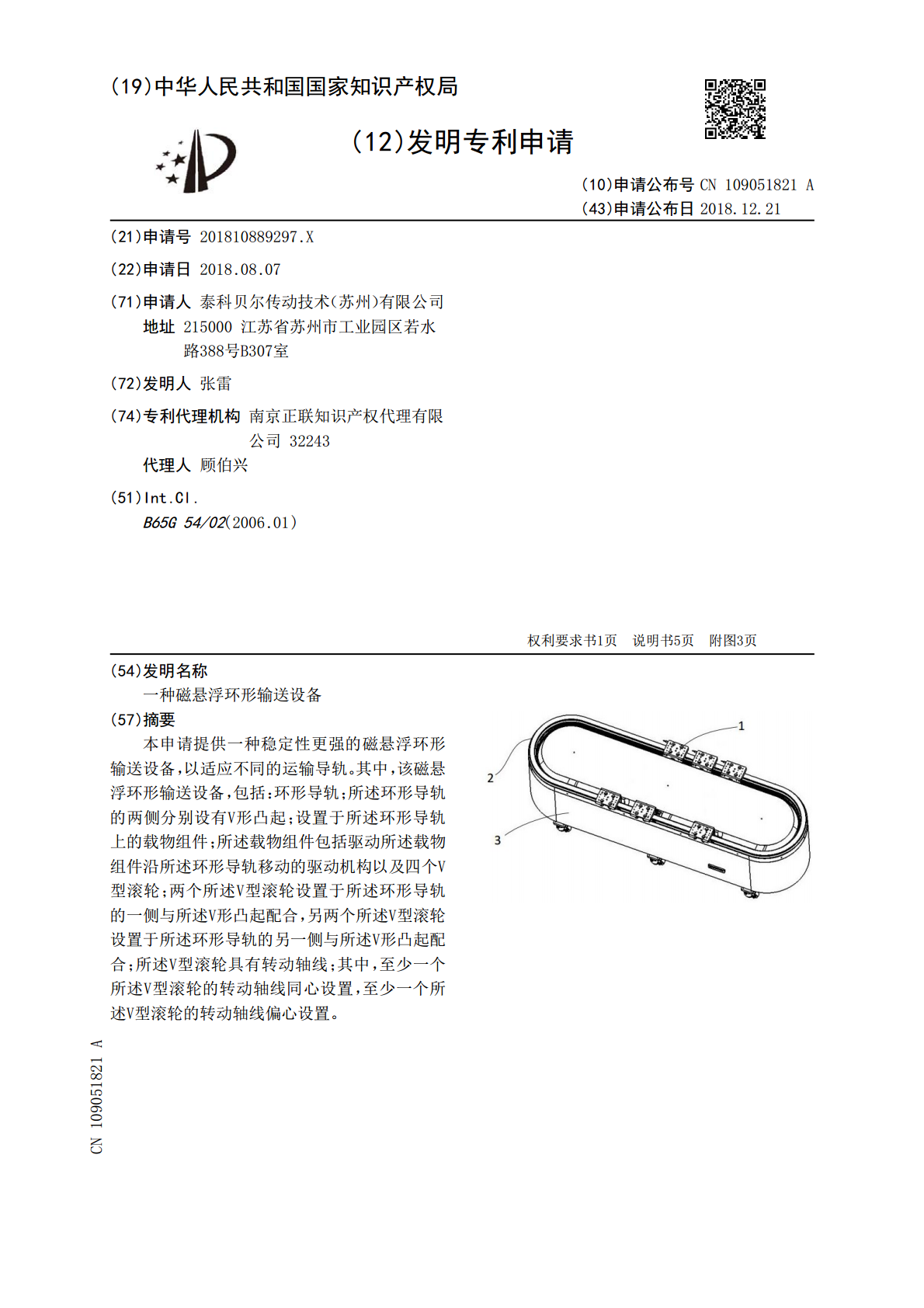

一种磁悬浮环形输送设备.pdf
2023-08-30
10金币
394KB
10页
小凌****甜蜜
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种磁悬浮环形输送设备.pdf
本申请提供一种稳定性更强的磁悬浮环形输送设备，以适应不同的运输导轨。其中，该磁悬浮环形输送设备，包括：环形导轨；所述环形导轨的两侧分别设有V形凸起；设置于所述环形导轨上的载物组件；所述载物组件包括驱动所述载物组件沿所述环形导轨移动的驱动机构以及四个V型滚轮；两个所述V型滚轮设置于所述环形导轨的一侧与所述V形凸起配合，另两个所述V型滚轮设置于所述环形导轨的另一侧与所述V形凸起配合；所述V型滚轮具有转动轴线；其中，至少一个所述V型滚轮的转动轴线同心设置，至少一个所述V型滚轮的转动轴线偏心设置。
