一种卷烟封装机用自动盖章装置.pdf

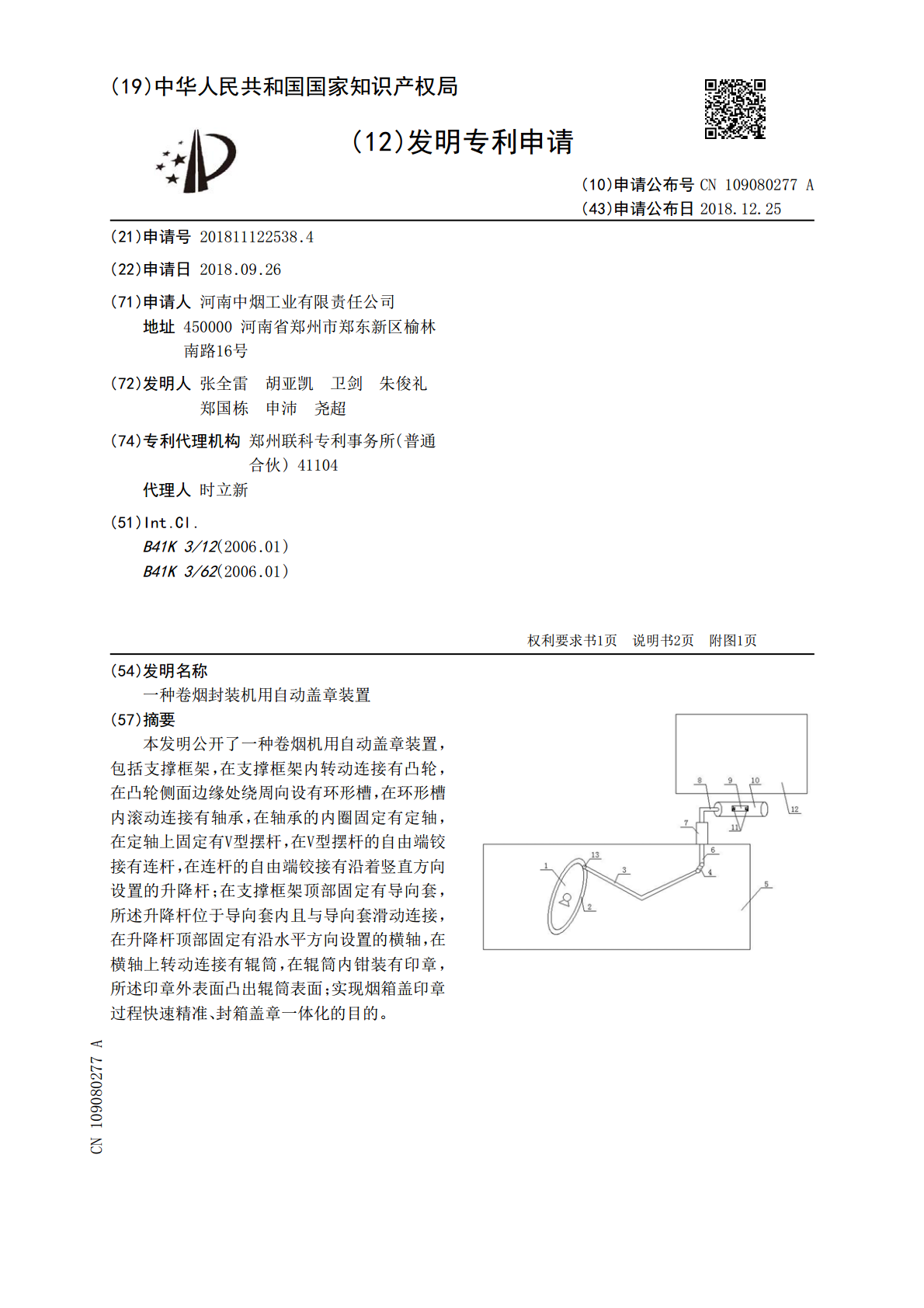

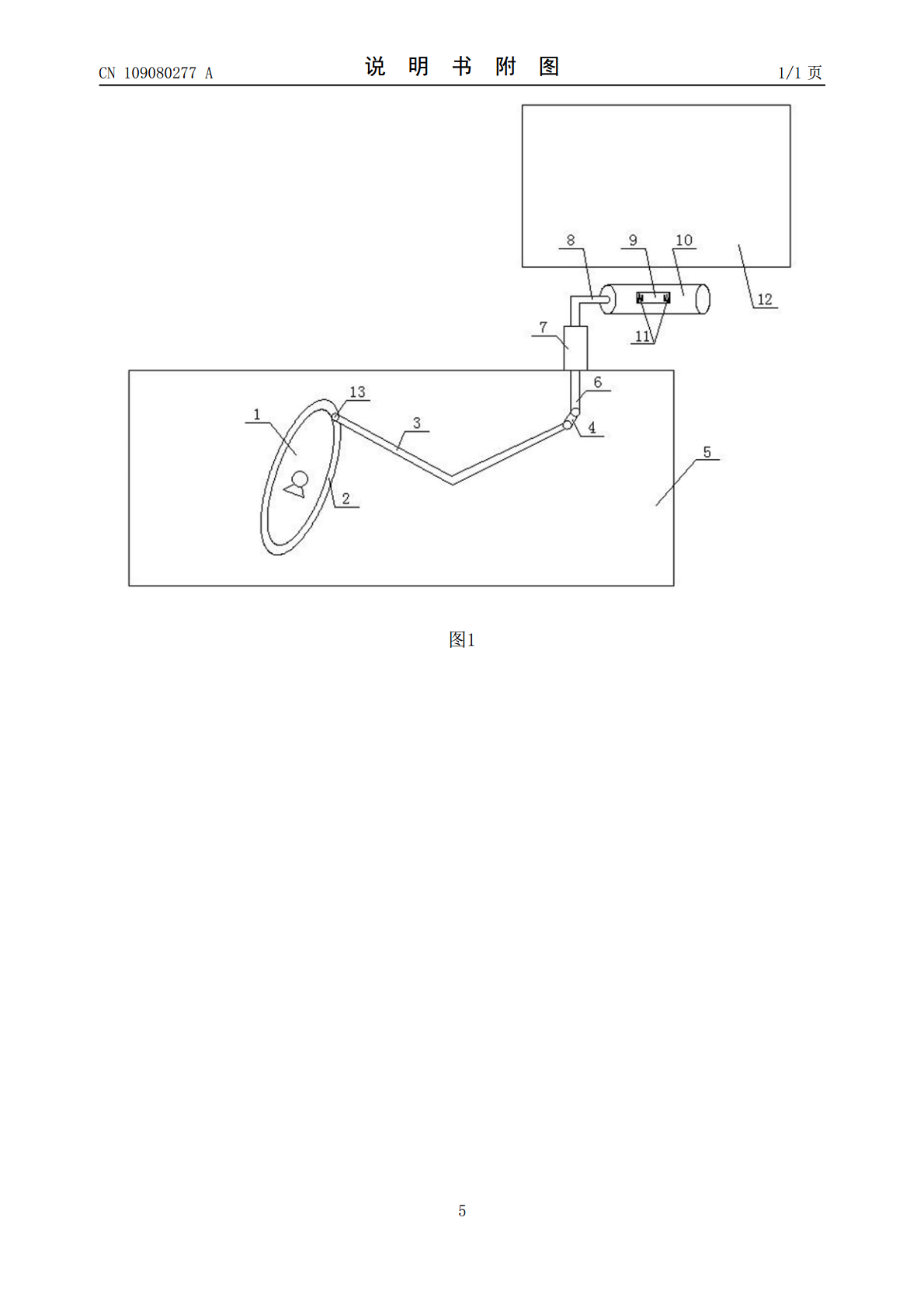

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109080277A(43)申请公布日2018.12.25(21)申请号201811122538.4(22)申请日2018.09.26(71)申请人河南中烟工业有限责任公司地址450000河南省郑州市郑东新区榆林南路16号(72)发明人张全雷胡亚凯卫剑朱俊礼郑国栋申沛尧超(74)专利代理机构郑州联科专利事务所(普通合伙)41104代理人时立新(51)Int.Cl.B41K3/12(2006.01)B41K3/62(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种卷烟封装机用自动盖章装置(57)摘要本发明公开了一种卷烟机用自动盖章装置，包括支撑框架，在支撑框架内转动连接有凸轮，在凸轮侧面边缘处绕周向设有环形槽，在环形槽内滚动连接有轴承，在轴承的内圈固定有定轴，在定轴上固定有V型摆杆，在V型摆杆的自由端铰接有连杆，在连杆的自由端铰接有沿着竖直方向设置的升降杆；在支撑框架顶部固定有导向套，所述升降杆位于导向套内且与导向套滑动连接，在升降杆顶部固定有沿水平方向设置的横轴，在横轴上转动连接有辊筒，在辊筒内钳装有印章，所述印章外表面凸出辊筒表面；实现烟箱盖印章过程快速精准、封箱盖章一体化的目的。CN109080277ACN109080277A权利要求书1/1页1.一种卷烟机用自动盖章装置，其特征在于，包括支撑框架，在支撑框架内转动连接有凸轮，在凸轮侧面边缘处绕周向设有环形槽，在环形槽内滚动连接有轴承，在轴承的内圈固定有定轴，在定轴上固定有V型摆杆，在V型摆杆的自由端铰接有连杆，在连杆的自由端铰接有沿着竖直方向设置的升降杆；在支撑框架顶部固定有导向套，所述升降杆位于导向套内且与导向套滑动连接，在升降杆顶部固定有沿水平方向设置的横轴，在横轴上转动连接有辊筒，在辊筒内钳装有印章，所述印章外表面凸出辊筒表面。2.根据权利要求1所述的卷烟机用自动盖章装置，其特征在于，在辊筒上设有用于钳装印章的条形凹槽，在条形凹槽内两端均设有卡簧，所述印章通过两个卡簧钳装在条形凹槽内。3.根据权利要求2所述的卷烟机用自动盖章装置，其特征在于，在辊筒上套设有橡胶缓冲层，所述印章的外表面凸出橡胶缓冲层。4.根据权利要求3所述的卷烟机用自动盖章装置，其特征在于，在橡胶缓冲层表面上设有用于增大摩擦力的防滑纹。5.根据权利要求1至4任一项所述的卷烟机用自动盖章装置，其特征在于，在支撑框架内设有为凸轮转动提供动力源的步进电机，所述步进电机与凸轮传动连接。6.根据权利要求5所述的卷烟机用自动盖章装置，其特征在于，还包括接触开关、用于对步进电机的工作状态进行控制的控制系统，所述接触开关的信号输出端与控制系统的信号输入端连接，接触开关将烟箱到来的位置信号传输给控制系统，控制系统系统根据烟箱到来的位置信号对步进电机工作状态进行调整。2CN109080277A说明书1/2页一种卷烟封装机用自动盖章装置技术领域[0001]本发明属于烟箱封装盖章技术领域，具体涉及一种卷烟机用自动盖章装置。背景技术[0002]YP11A型自动卷烟装封机是目前烟草行业普遍应用的设备，然而有些出口国外的烟，需要进行人工盖章，有些时候印章的规格和日期不完全相同，需要实时更换，目前都是采用人工盖章，显然耗费较大的人力物力，而且还容易出现盖章错误率。发明内容[0003]本发明目的是为解决上述现有技术中存在的问题而提出了一种卷烟机用自动盖章装置，实现封箱印章一体化设计；为达到上述目的所采取的技术方案是：一种卷烟机用自动盖章装置，包括支撑框架，在支撑框架内转动连接有凸轮，在凸轮侧面边缘处绕周向设有环形槽，在环形槽内滚动连接有轴承，在轴承的内圈固定有定轴，在定轴上固定有V型摆杆，在V型摆杆的自由端铰接有连杆，在连杆的自由端铰接有沿着竖直方向设置的升降杆；在支撑框架顶部固定有导向套，所述升降杆位于导向套内且与导向套滑动连接，在升降杆顶部固定有沿水平方向设置的横轴，在横轴上转动连接有辊筒，在辊筒内钳装有印章，所述印章外表面凸出辊筒表面。[0004]优选的，在辊筒上设有用于钳装印章的条形凹槽，在条形凹槽内两端均设有卡簧，所述印章通过两个卡簧钳装在条形凹槽内。[0005]优选的，在辊筒上套设有橡胶缓冲层，所述印章的外表面凸出橡胶缓冲层。[0006]优选的，在橡胶缓冲层表面上设有用于增大摩擦力的防滑纹。[0007]优选的，在支撑框架内设有为凸轮转动提供动力源的步进电机，所述步进电机与凸轮传动连接。[0008]优选的，还包括接触开关、用于对步进电机的工作状态进行控制的控制系统，所述接触开关的信号输出端与控制系统的信号输入端连接，接触开关将烟箱到来的位置信号传输给控制系统，控制系统系统根据烟箱到来的位置信号对步进电机工作状态进行调整。[000
