一种具有灭蚊和喷香功能的风机.pdf

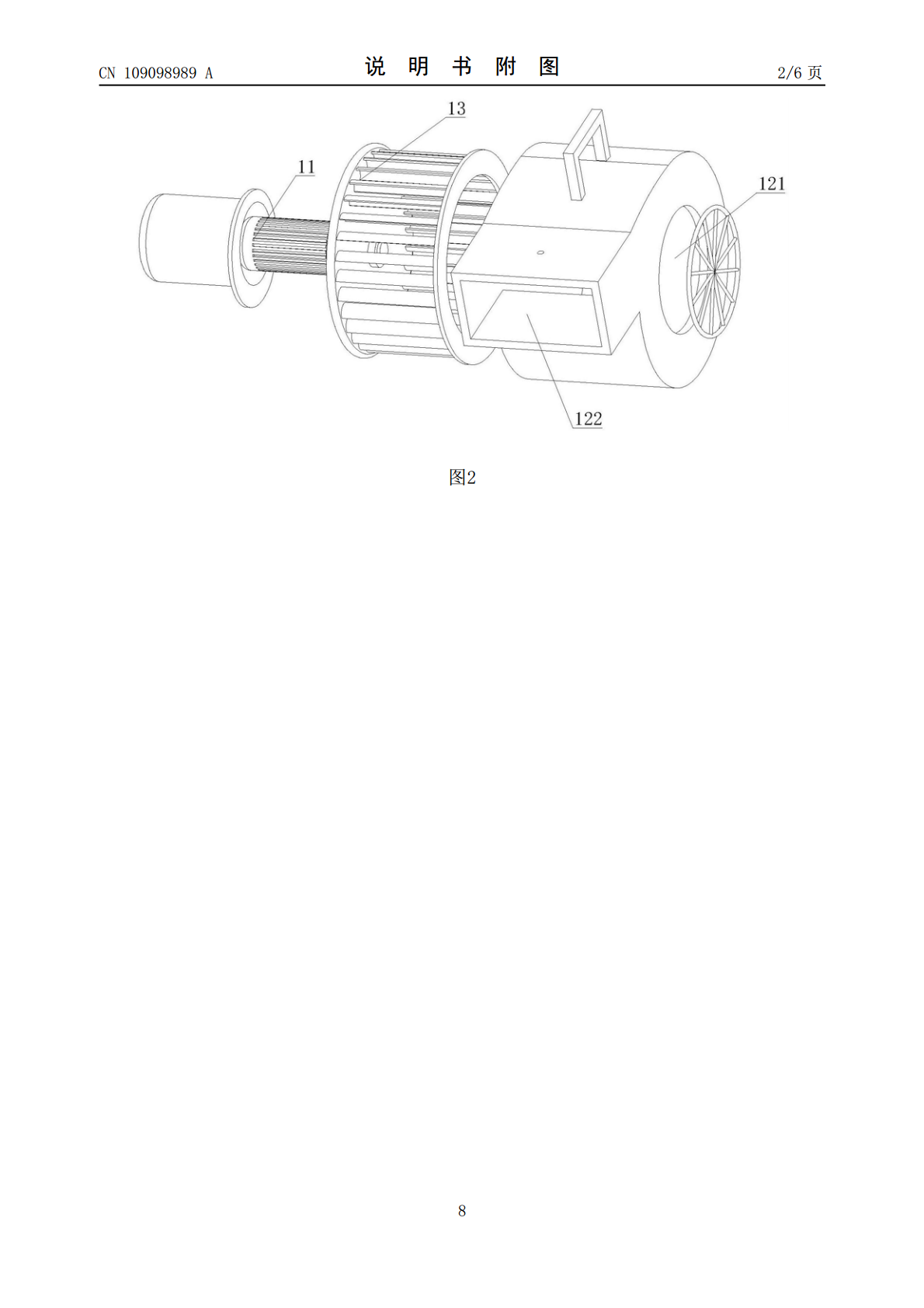

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109098989A(43)申请公布日2018.12.28(21)申请号201810854080.5(22)申请日2018.07.30(71)申请人安徽盛美金属科技有限公司地址241000安徽省芜湖市三山区食品绿色产业园四海工贸2号厂房(72)发明人凌永娥(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.F04D25/08(2006.01)F04D29/00(2006.01)A01M1/08(2006.01)A01M1/22(2006.01)A61L9/015(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种具有灭蚊和喷香功能的风机(57)摘要本发明涉及风机领域，特别涉及一种具有灭蚊和喷香功能的风机，包括有风机本体、喷香组件和灭蚊组件，所述风机本体包括有鼓风电机、风机外壳和风机叶轮，所述鼓风电机设置在风机外壳的一侧，风机外壳的另一侧设置有用于进风的进风口，鼓风电机的输出轴穿过风机外壳朝向风机外壳内部延伸，并且鼓风电机与风机外壳轴接，风机叶轮固定安装在鼓风电机的输出轴上，风机外壳的前端还设置有出风口，喷香组件安装在出风口上，灭蚊组件安装在进风口上。在鼓风换气的同时起到了灭蚊和喷香的作用，一机多用减少设备的投入，解决了养殖场异味难闻和蚊虫过多等问题。CN109098989ACN109098989A权利要求书1/1页1.一种具有灭蚊和喷香功能的风机，其特征在于：包括有风机本体(1)、喷香组件(2)和灭蚊组件(3)，所述风机本体(1)包括有鼓风电机(11)、风机外壳(12)和风机叶轮(13)，所述鼓风电机(11)设置在风机外壳(12)的一侧，风机外壳(12)的另一侧设置有用于进风的进风口(121)，鼓风电机(11)的输出轴穿过风机外壳(12)朝向风机外壳(12)内部延伸，并且鼓风电机(11)与风机外壳(12)轴接，风机叶轮(13)固定安装在鼓风电机(11)的输出轴上，风机外壳(12)的前端还设置有出风口(122)，喷香组件(2)安装在出风口(122)上，灭蚊组件(3)安装在进风口(121)上。2.根据权利要求1所述的一种具有灭蚊和喷香功能的风机，其特征在于：所述喷香组件(2)包括有旋转电机(21)、金属弹片(22)、出香轨道(23)和香液盛放盒(24)，所述旋转电机(21)竖直设置安装在风机外壳(12)上的出风口(122)的顶端，旋转电机(21)的输出轴穿过风机外壳(12)朝向出风口(122)内部延伸，旋转电机(21)与风机外壳(12)轴接，旋转电机(21)的外壁还套设有电机外壳(211)，金属弹片(22)水平设在出风口(122)内部，金属弹片(22)的一端与旋转电机(21)的输出轴固定连接，香液盛放盒(24)竖直安装在金属弹片(22)的另一端，香液盛放盒(24)与金属弹片(22)螺纹连接，出香轨道(23)设置在金属弹片(22)的下方并且出香轨道(23)固定安装在出风口(122)内部。3.根据权利要求2所述的一种具有灭蚊和喷香功能的风机，其特征在于：所述香液盛放盒(24)包括有瓶身(241)和瓶嘴(242)，瓶身(241)和瓶嘴(242)可拆卸连接，瓶嘴(242)朝下设置，瓶嘴(242)的输出端还设置有滚珠(243)，滚珠(243)的三分之二端卡设与瓶嘴(242)内部。4.根据权利要求2所述的一种具有灭蚊和喷香功能的风机，其特征在于：所述出香轨道(23)为环形轨道，并且出香轨道(23)的轴径对应旋转电机(21)带动香液盛放盒(24)的旋转轨迹，出香轨道(23)上还设置有两个拱起部(231)，工作状态时香液盛放盒(24)旋转至拱起部(231)时滚珠(243)接触拱起部(231)将香液通过滚珠(243)滚出。5.根据权利要求1所述的一种具有灭蚊和喷香功能的风机，其特征在于：所述灭蚊组件(3)包括有、灭蚊电网(31)、防触电外壳(32)、防触电网罩(33)和若干根紫光灯管(34)，所述防触电外壳(32)为圆管形结构，防触电外壳(32)的一端套设在进风口(121)的外壁，并且防触电外壳(32)与风机外壳(12)可拆卸连接，防触电网罩(33)安装在防触电外壳(32)的另一端，所有所述紫光灯管(34)等间距设置在防触电外壳(32)内部，灭蚊电网(31)安装在防触电外壳(32)内部，并且灭蚊电网(31)位于紫光灯管(34)与防触电网罩(33)之间。6.根据权利要求5所述的一种具有灭蚊和喷香功能的风机，其特征在于：所述灭蚊组件(3)还包括有蚊虫盒(35)，蚊虫盒(35)设置在防触电外壳(32)的外壁上并且蚊虫盒(35)位于灭蚊电网(31)的正下方，蚊虫盒(35)与防触电外壳(32)可拆卸连接。7.根据权利要求1所述
